JBL SVA1600 Bedienungsanleitung

JBL Consumer Products Inc., 250 Crossways Park Dr., Woodbury, New York 11797

SVA1600

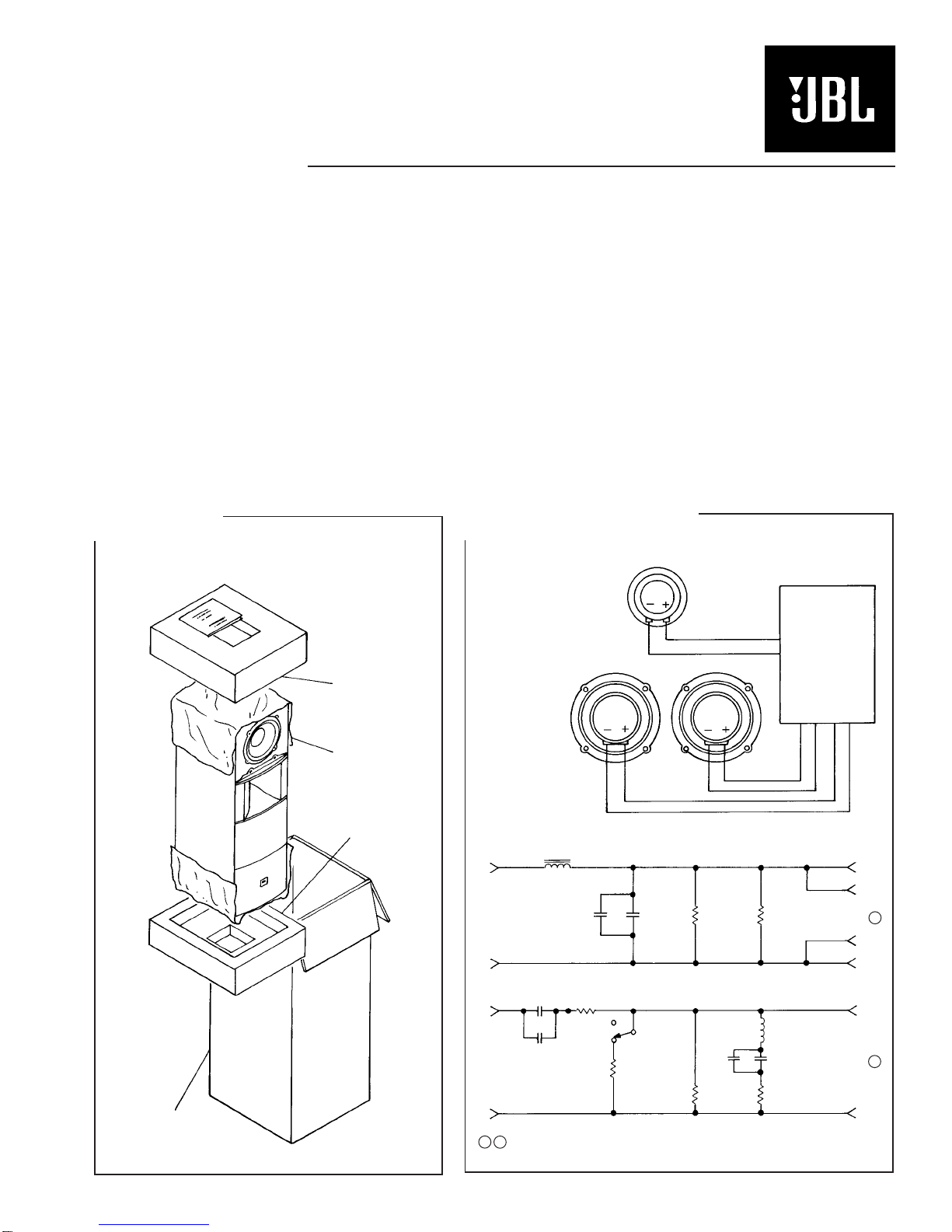

PACKAGE WIRING DIAGRAM

8-98 REV A

Technical Manual

SVA1600

SPECIFICATIONS

ACOUSTIC & ELECTRICAL SPECIFICATIONS:

• Nominal Impedance: 8 ohms

• Max Amp Power: 200W

• Frequency Range: 50 Hz – 18 kHz (±2 dB)

38 Hz – 18 kHz (–6 dB)

• Sensitivity: 89 dB SPL, 1 Watt @ 1 Meter

• Crossover Frequency: 1750 Hz

SYSTEM COMPONENTS:

• Cabinet: SVA1600 Cabinet (Not For Sale)

• Grille: 332385-001 (2 Pcs)

• Low Frequency 5 in. (130mm) Cone

Transducer: Transducer (332206-001)

DC Resistance: 11.0 ohm ±10%

• High Frequency 1 in. (25mm) Cloth Dome

Transducer: Shielded (331393-001)

DC Resistance: 5.6 ohm ±10%

WHT/BLK

GRN/BLK –

–

YEL

INPUT

LOWER

TERMINALS

INPUT

UPPER

TERMINALS

L.F.

H.F.

12µF

3.0µF

0.01µF

+2 dB

FLAT C3

3.0µF

0.01µF

3.9Ω

30Ω

5W R5

30Ω

5.1Ω

82Ω

10W

82Ω

10W

2.0 mH

1.0 mH

NOTE: CONE/DIAPHRAGM KIT NOT AVAILABLE, DEFECTIVE SPEAKER SHOULD BE REPLACED.

DENOTES CONE MOVEMENT WITH POSITIVE VOLTAGE TO RED INPUT TERMINAL.

SCHEMATIC SVA1600

Warranty Card 331994-001

Survey Card 331384-001

Owner’s Manual 332382-001

End Pad, Top

332364-001

End Pad, Bottom

332379-001

Carton

332378-001

Fibercloth

72298-01

YEL/BLK

ORG/BLK

ORG

GRN

RED

BLK

WHT

SYSTEM COMPONENTS: (cont’d)

• Crossover Network: 332386-001

AURAL SWEEP TEST SPECIFICATIONS:

A. System Aural Sweep Test: 6.0V Input, 20 Hz to 20 kHz

B. L.F. Aural Sweep Test: 4.0V Input, 20 Hz to 3 kHz

C. H.F. Aural Sweep Test: 2.0V Input, 1 kHz to 20 kHz

PHYSICAL SPECIFICATIONS:

• Enclosure Dimensions: 35.75 x 11.0 x 13.5 in. D

(908mm x 279mm x 343mm D)

WEIGHT: 60 lbs. (27 kg)

WARRANTY INFORMATION:

• Refer to the Warranty Statement packed with each product.

–

WHT/BLK

GRN

GRN/BLK

WHT

YEL

Driver,

Low Freq (2)

332206-001

Driver,

High Freq

331393-001

YEL/BLK Network

332386-001

–

NYJBL SVA1600 12/31/98 11:03 AM Page 1

SVA1600

COMPONENT EXPLODED VIEW

Network

332386-001

Network

Screw (4)

331891-001

Trim Panel (2)

332384-001

Gasket

332389-001

Gasket

333930-001

Logo

313668-001

Horn

332383-001

Driver,

Low Freq (2)

332206-001

Screw (8)

72216

No. 8 x 1

10HD 5/32 DR

Screw (8)

72216

No. 8 x 1

10HD 5/32 DR

Driver,

High Freq

331393-001

Port Tube

332401-002

Grille

Retainer (8)

62130

Shorting Bars (Pair)

331287-001-SB

Binding Post

BLK-BP-19G-840BFIR

RED-BP-19G-840RFIR

Plastic

Foot (2)

331831-001

Base Assy

331385-001

Screw (6)

61867

6 x 3/4

OVHDPH

Screw (4)

62905

No.8 x 1

PNHD PH BLK

Screw (2)

903101-016

8 x 1-3/4

WFHDP

Cabinet

SVA1600 Cabinet

(Not For Sale)

Screw (4)

61868

8 x 3/4

PNHD PH BLK

Grille (2 Pcs)

332385-001

SVA1600

NYJBL SVA1600 12/31/98 11:03 AM Page 2
