Jetter JX3-COM-EIPA Bedienungsanleitung

JX3-COM-EIPA

Kommunikationsmodul

Jetter AG

Kontakte:

Gräterstraße 2

E-Mail - Vertrieb:

sales@jetter.de

D-71642 Ludwigsburg

E-Mail - Hotline:

hotline@jetter.de

Germany

Telefon - Hotline:

+49(0)7141/2550-

444

Installationsanleitung

Artikel-Nr.: 60876714 | Version 1.10

Juli 2017 / Printed in Germany

Laden Sie die Betriebsanleitung

von www.jetter.de unter Downloads

herunter.

Lieferumfang

1 x

10000927

JX3-COM-EIPA

1 x

60870409

2-poliger Stecker, Zugfederanschluss

10 x

60870411

Klemmenmarkierer

1 x

60876714

Installationsanleitung

Schnittstellen und Anschlüsse im Überblick

Nr.

Beschreibung

Obere Rastlaschen

LEDs des

EtherNet/IP-Adapters

(rechte Modulseite)

JX3-Backplane-Modul

Stecker

JX3-Modulgehäuse

X16, X17 sind

Ethernet-Ports für

EtherNet/IP (rechte

Modulseite)

Entriegelungslasche

Untere Rastlaschen (in

Abbildung nicht sichtbar)

X10 für die

Spannungsversorgung

X14, X15 sind

Ethernet-Ports für Jetter-

Ethernet-Systembus (linke

Modulseite)

LEDs des Busknotens

(linke Modulseite)

Montage auf Hutschiene EN 50022

Schritt

Vorgehen

Setzen Sie das Modul

JX3-COM-EIPA auf die

Hutschiene oben auf.

Bewegen Sie das

JX3-COM-EIPA in

Pfeilrichtung, bis es auf

der Hutschiene einrastet.

Das JX3-COM-EIPA sitzt

nun fertig montiert auf der

Hutschiene.

Einstellen der IP-Adresse

Schritt

Vorgehen

Schalten Sie das Modul JX3-COM-EIPA

spannungslos.

Drücken Sie auf die

oberen und unteren

Rastlaschen.

Ziehen Sie das

JX3-Gehäuse des

JX3-COM-EIPA

nach vorne ab.

Auf dem

JX3-Backplane-

Modul sind nun die

DIP-Schalter (1)

erreichbar.

Einstellen der IP-Adresse

Schritt

Vorgehen

Ändern Sie die IP-Adresse des Busknotens

(Jetter-Ethernet-Systembus-Seite) über die

DIP-Schalter (1 ... 12).

1234567891011 12

IP-Adresse: 192.168.1.1

Auslieferungszustand

1234567891011 12

IP-Adresse: 192.168.10.15

Default IP-Adresse

Setzen Sie das JX3-Gehäuse des

JX3-COM-EIPA wieder auf das

JX3-Backplane-Modul.

Versorgen Sie das JX3-COM-EIPA wieder mit

Spannung.

Stellen Sie in JetSym die Adresse des

EtherNet/IP-Adapters ein.

Weitere Informationen zum Einstellen der IP-Adresse

entnehmen Sie der Betriebsanleitung.

LEDs

R E D1 D2

JX3-COM-EIPA

Jetter

X14

SYS

LED

Farbe

Beschreibung

R grün

Betriebssystem

läuft

E rot

Allgemeiner

Fehler

D1 rot

Spezielle

Zustände

D2 rot

Bootloader läuft

SYS grün-gelb

System läuft

(grüne LED

leuchtet)

MS grün-rot

Status des

Moduls

NS grün-rot

Status des

Netzwerks

LED-Zustände des JX3-COM-EIPA beim

Einschalten

Stufe

Beschreibung

4Hz

Reset

1Hz

OFF

Der Bootloader lädt und

überprüft das

Betriebssystem.

1Hz

OFF

Das Betriebssystem liest

die DIP-Schalter auf dem

JX3-Backplane-Modul

und prüft das

Vorhandensein des

Ethernet-Switches.

1Hz

OFF

Das Betriebssystem

initialisiert

Ethernet-Schnittstelle

und Dateisystem.

1Hz

OFF

Das Betriebssystem

initialisiert den Jetter-

Ethernet-Systembus.

1Hz

OFF

Normaler

Betriebszustand

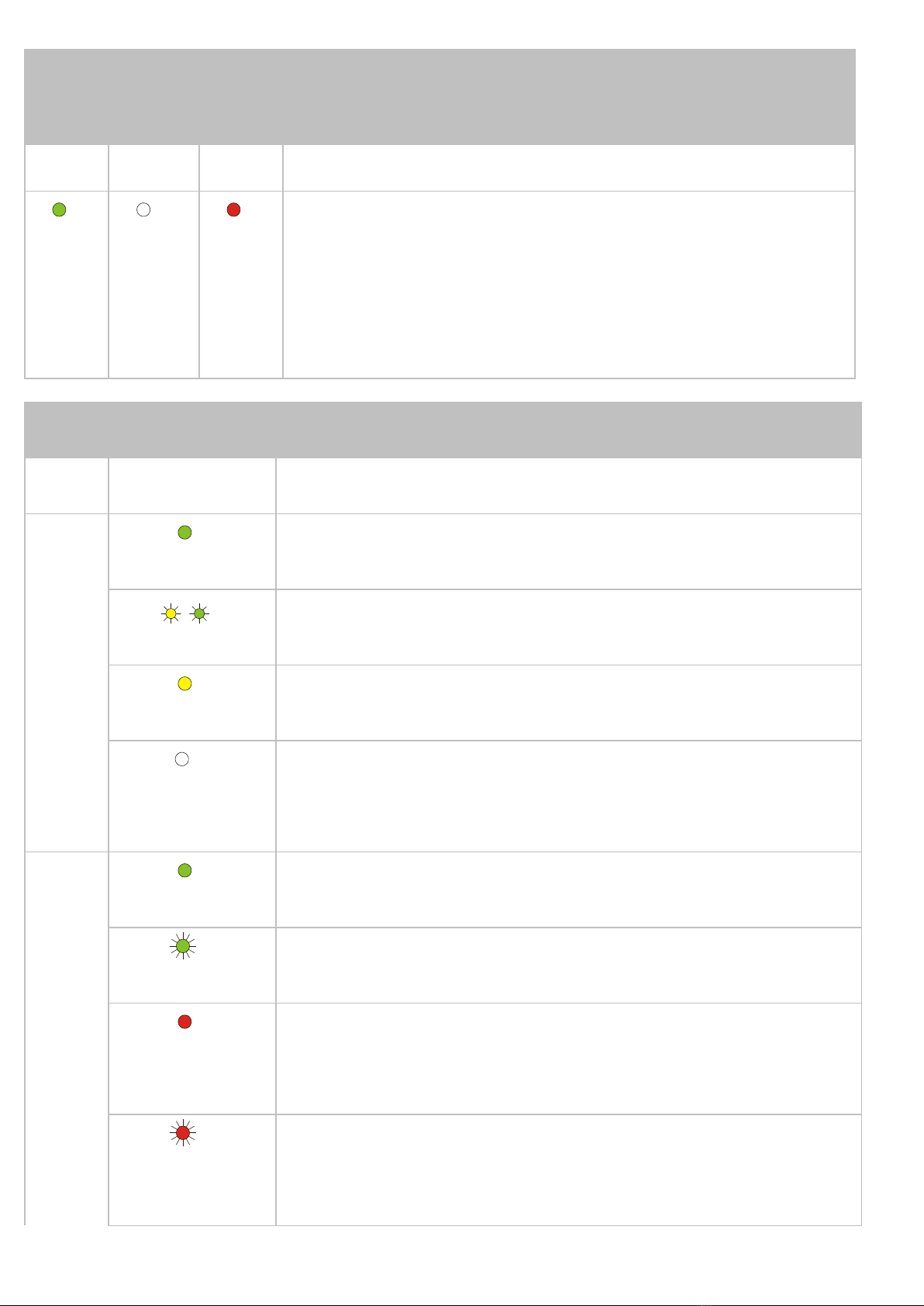

Status-LEDs des EtherNet/IP-Adapters nach

erstmaligem Einschalten

SYS

Beschreibung

OFF

SYS-LED leuchtet grün.

MS-LED ist aus.

NS-LED leuchtet rot.

Hinweis: Der LED-Status kann je nach

Konfiguration abweichen.

LED-Zustände des EtherNet/IP-Adapters

LED

Zustand Beschreibung

SYS

Die SYS-LED leuchtet grün. Das

Betriebssystem läuft fehlerfrei.

1Hz

Die SYS-LED blinkt gelb/grün. Der

Bootloader wartet auf Firmware.

Die SYS-LED leuchtet gelb. Der

Bootloader wartet auf Software.

OFF

Die SYS-LED ist aus. Das Gerät hat

keine Versorgungsspannung oder die

Hardware ist defekt.

Die MS-LED leuchtet grün. Das Gerät ist

betriebsbereit.

4Hz

Die MS-LED blinkt grün. Standby: Keine

Konfiguration vorhanden

Die MS-LED leuchtet rot. Ein schwerer

Fehler ist aufgetreten. Wenden Sie sich

an die Hotline der Jetter AG.

4Hz

Die MS-LED blinkt rot. Ein behebbarer

Fehler ist aufgetreten, z. B. durch falsche

oder inkonsistente Konfiguration

LED-Zustände des EtherNet/IP-Adapters

LED

Zustand

Beschreibung

1Hz

Die MS-LED blinkt rot/grün. Selbsttest:

Während des Selbsttests nach dem

Einschalten blinkt die LED abwechselnd

rot/grün.

OFF

Die MS-LED ist aus. Das Gerät hat keine

Versorgungsspannung.

Die NS-LED leuchtet grün. Verbindung:

EtherNet/IP verbunden

4Hz

Die NS-LED blinkt grün. Der interne

EtherNet/IP-Adapter hat gerade keine

Netzwerkverbindung.

Die NS-LED leuchtet rot. Die verwendete

EtherNet/IP-Adresse ist im EtherNet/IP

schon vergeben.

4Hz

Die NS-LED blinkt rot. Eine

Zeitüberschreitung von einer/mehreren

Verbindungen zum EtherNet/IP liegt vor.

Wenn die Verbindung wiederhergestellt

ist oder das Gerät neu gestartet ist, wird

keine Zeitüberschreitung mehr

angezeigt.

1Hz

Die NS-LED blinkt rot/grün. Selbsttest:

Während des Selbsttests nach dem

Einschalten blinkt die LED abwechselnd

rot/grün.

OFF

Die NS-LED ist aus. Das Gerät hat keine

Versorgungsspannung oder keine

IP-Adresse.

Anschlussbeschreibung X10

Klemmpunkt

Beschreibung

X10.DC24V

Versorgungsspannung

für das Modul

JX3-COM-EIPA.

X10.0V

Bezugspotenzial

Technische Daten X10

Spannungsbereich:

DC 24 V, -15 % ... +20 %

Leistungsaufnahme:

Max. 0,3 A x 24,0 V = 7,2 W

Potenzialtrennung:

Keine

Leiteranschluss X10

Technologie:

Zugfederanschluss

Schraubendreher:

SD 0,4 x 2,5 - DIN 5264-A

AWG:

16 ... 28

Eindrähtig:

H05(07) V-U 0,2 mm2...

1,5 mm

Feindrähtig:

H05(07) V-K 0,2 mm2...

1,5 mm

Mit Aderendhülse:

0,2 mm2... 1,5 mm2

Aderendhülse mit Kragen:

0,2 mm2... 1,0 mm2
