JETWAY NC9T Bedienungsanleitung

NC9T Cash Drawer Installation

You can install a cash drawer through the cash drawer port. Please verify the pin

assignment before installation.

Cash Drawer Pin Assignment

Cash Drawer Controller

Pins for DIO

Item

Signal

GPIO5

Cash Drawer DIN pin control

GPIO45

Case Drawer DOUT1 pin control

GPIO46

Case Drawer DOUT2 pin control

JP12

Case Drawer Voltage select

(1-2) for 12V、(2-3) for 24V

To program the INNM70 configuration registers, the following configuration

procedures must be followed in sequence:

Signal

GND

DOUT1

DIN

12V/24V

DOUT2

GND

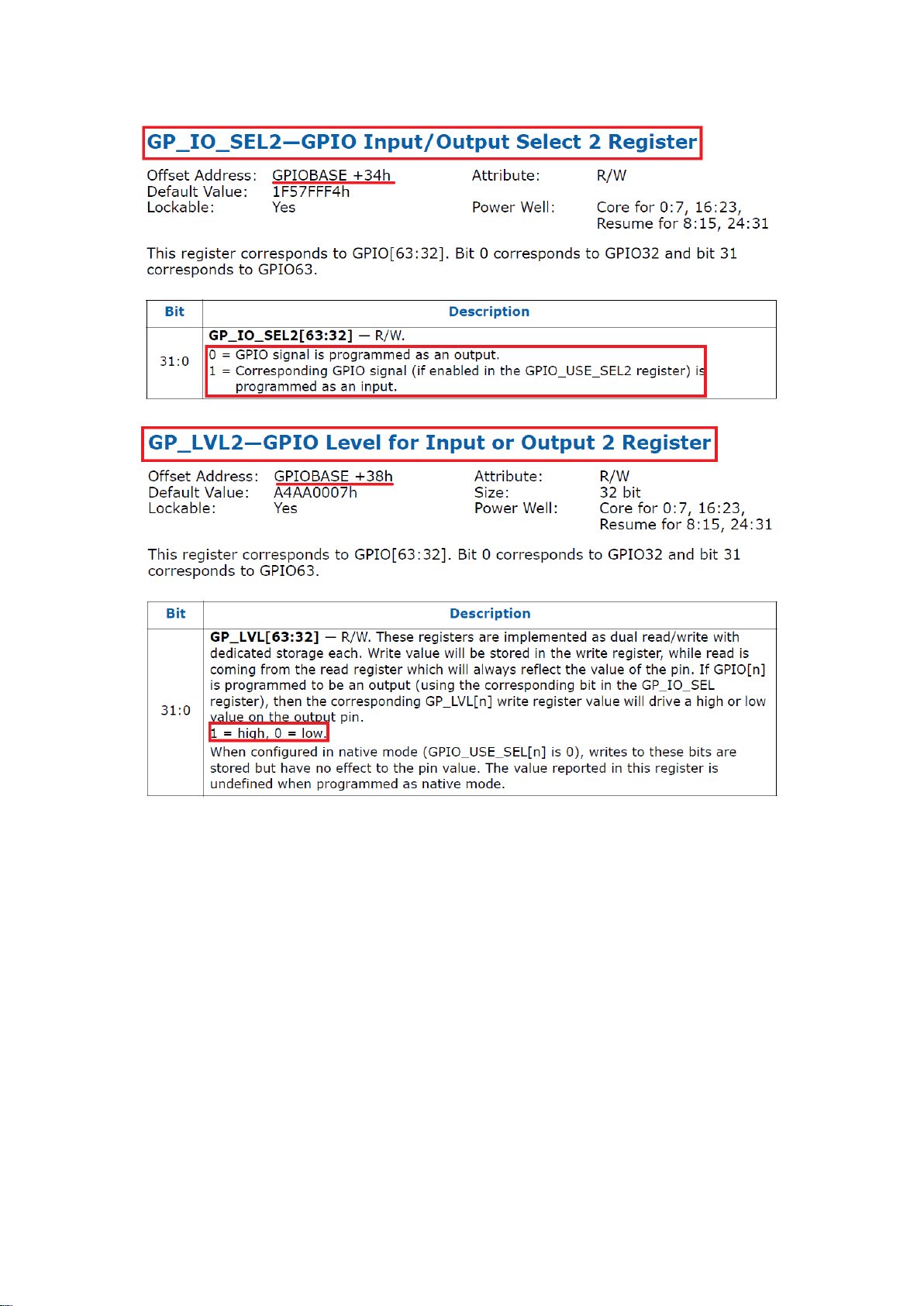

Relative Registers

Sample code in C language

#define GPIOBASE 0x500

< GPIO5 Select Enable >

Value32= ReadDword(GPIOBASE + 0x00);

Value32 |= ((0x01) << 5);

WriteDword(GPIOBASE + 0x00, Value32);

< GPIO45/GPIO46 Select Enable >

Value32= ReadDword(GPIOBASE + 0x30);

Value32 |= ((0x01) << (45 - 32));

Value32 |= ((0x01) << (46 - 32));

WriteDword(GPIOBASE + 0x30, Value32);

< GPIO5 Select Input >

Value32= ReadDword(GPIOBASE + 0x04);

Value32 |= ((0x01) << 5);

WriteDword(GPIOBASE + 0x04, Value32);

< GPIO45/GPIO46 Select Output >

Value32= ReadDword(GPIOBASE + 0x34);

Value32 &= ~((0x01) << (45 - 32));

Value32 &= ~((0x01) << (46 - 32));

WriteDword(GPIOBASE + 0x34, Value32);

< Set Drawer Open >

Value32= ReadDword(GPIOBASE + 0x38);

Value32 |= ((0x01) << (45 - 32));

WriteDword(GPIOBASE + 0x38, Value32);

Sleep(100);

Value32 &= ~((0x01) << (45 - 32));

WriteDword(GPIOBASE + 0x38, Value32);

< Get Drawer Status >

Value32= ReadDword(GPIOBASE + 0x0C);

Value32 = Value32 >> 5;

Value32 &= 0x01;

NC9T Rear IO Diagram

JP12 (3-pin): RJ-11 VCC 12V/24V Select

2-3 Closed: RJ11VCC=24V.

JP12→RJ-11 VCC

1-2 Closed: RJ11VCC=12V;

DC 12V

Power-in

Connector

VGA Port

Parallel Port

HDMI Port

Serial Port 1

RJ-11 Port

USB 2.0 Ports

RJ-45 LAN Ports

Line-Out

MIC-In

PS/2 KB & MS

Combo Port
