ENGLISH

Failure to observe what is

mentioned under this symbol

could lead to physical injury and

material damage. Extreme

caution should be exercised.

• Do not modify (disassemble) the front

speakers.

This could result in fire or electric shock.

Failure to observe what is

mentioned under this symbol

could lead to physical injury and

material damage. Extreme

caution should be exercised.

• Connect the power cord plug to a wall outlet

only after all necessary equipment has been

connected.

Making connections while the power cord plug

is connected to the wall outlet could result in

electric shock.

Regarding the “safety precaution”

symbols

Various symbols are indicated on the product and in this

Installation Manual.

These symbols are provided in order to prevent physical

injury and material damage. Be sure you understand the

meaning of the symbols before reading this manual.

Explanation of symbols

• This symbol (including a warning) indicates that

CAUTION should be exercised.

• Prohibited actions are indicated by the following symbols.

• Actions that should be performed (compulsory and

instructed actions) are indicated by the following symbol.

Names of parts

SAFETY PRECAUTIONS

Prohibited

General instruction

Disassembling

prohibited

WARNING

CAUTION

Front

1Speaker unit

2Saran net

This net protects the speaker.

Back

3Speaker bracket

Attach to the back of the

display.

4Speaker terminal

Connect this terminal to the

speaker terminal on the

display using the supplied

speaker cords.

Accessories

Check to be sure you have all of the supplied accessories. The number in the parentheses is the quantity of the

pieces supplied. If anything is missing, contact your dealer immediately.

Front speakers (L,R)

Cord clamps (2)

Speaker cords

(1.2 m x 2)

General caution

Mounting screws

(for the GD-V42XX

series display) (6)

EN_TS-C421SPGU_1.p65 03.3.20, 11:03 AM1

ENGLISH

Attaching the front speakers to displays other than

the GD-V42XX series

Using the speaker brackets, you can attach the front speakers to the side of the display.

• For attaching the front speakers to the GD-V42XX series display, see page 4.

• In this section, the GM-P420 series displays are shown in the illustrations. The mounting screw positions of the

other displays are almost the same as those of the GM-P420 series, therefore you can attach the front speakers as

in the procedure below.

• Do not loosen the screws other than the mounting screws.

• Use only the screws already attached to the display.

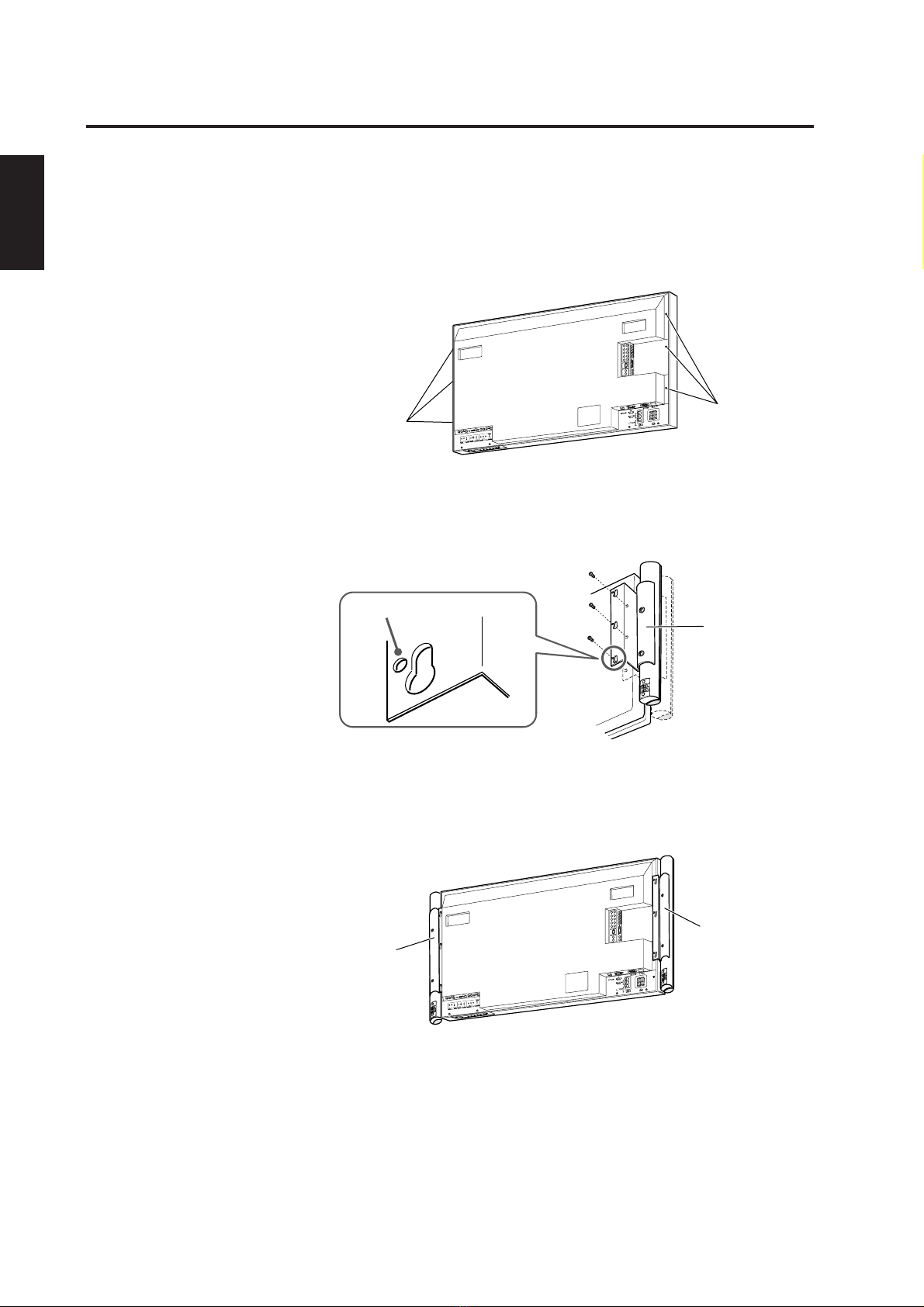

1. Loosen the mounting screws on the back of the display.

Loosen the mounting screws with phillips screwdriver,

leaving a length of about 3 mm.

2. Attach the front speaker to the back of the display.

Hook the speaker bracket onto three mounting screws

through the screw holes (A), and slide it down.

3. Tighten the mounting screws firmly with phillips screwdriver.

• When moving the display, do not hold the speakers.

• The speakers are not of anti-magnetic type.

Do not place anything susceptible to magnetism, such as a video tape, nearby when setting the speakers.

Front speaker

Mounting screws

Front speaker

Mounting

screws

Mounting

screws

Screw hole (A)

EN_TS-C421SPGU_1.p65 03.3.20, 11:03 AM2

ENGLISH

Bundling the speaker cords

You can bundle the speaker cords neatly with the supplied cord clamp, as illustrated.

• Stick the cord clamp after removing its protective seal. Give an amount of time before

bundling the speaker cords, or the cord clamp may be detached.

• If you are sticking the cord clamp to the back of the display, be careful not to block the

ventilation hole.

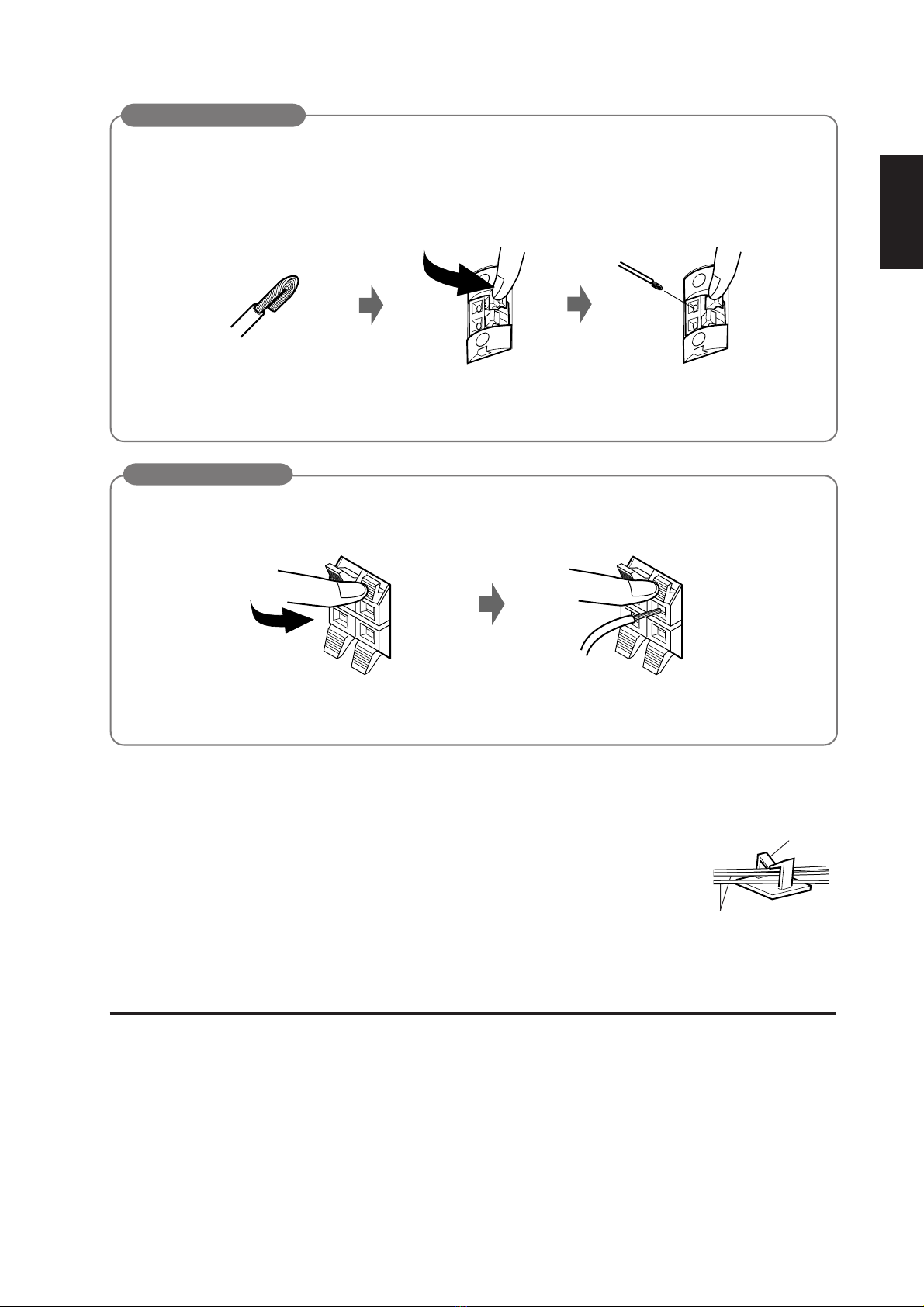

1. Fold the end of each speaker

cord.

Attach to the speakers

2. Press and hold the terminal

clamp.

3. Insert the speaker cord, and

release the finger from the

terminal clamp.

• Connect the cord with black stripes to the ·(black) terminal and the other cord to the ª(red) terminal.

• Be careful that connection of the speaker cords to incorrect polarity terminals (ªand ·) degrades stereo

feeling and sound qualities.

When you connect the supplied speaker cord to the terminal clamp of the speakers, fold the end of each speaker

cord to avoid short-circuit.

Attach to the display

• Connect the cord with black stripes to the ·(black) terminal and the other cord to the ª(red) terminal.

• Be careful that connection of the speaker cords to incorrect polarity terminals (ªand ·) degrades stereo

feeling and sound qualities.

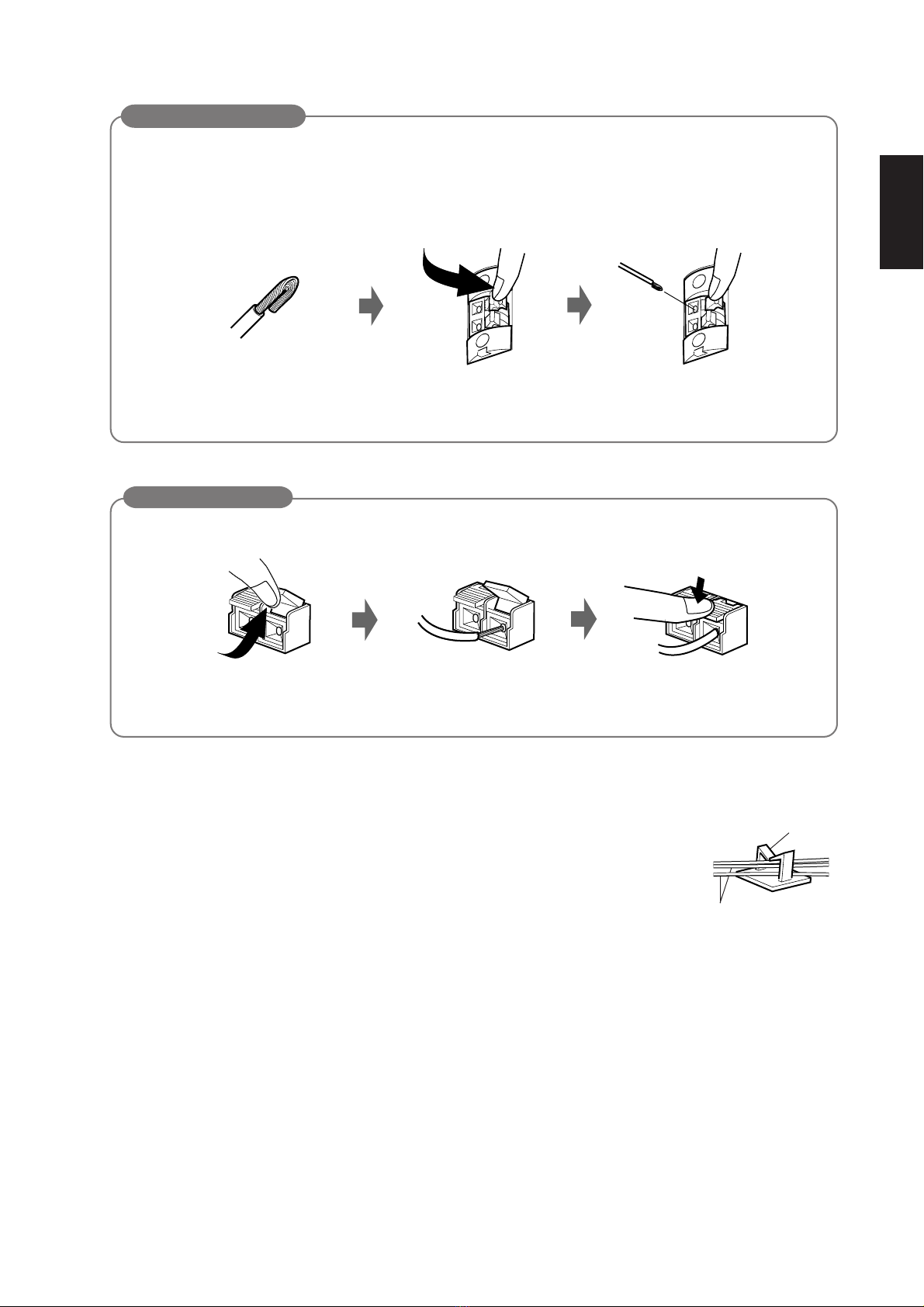

1. Open the terminal clamp. 2. Insert the speaker cord. 3. Close the terminal clamp.

Connecting the speaker cord

Speaker cord

Cord clamp

EN_TS-C421SPGU_1.p65 03.3.20, 11:03 AM3

ENGLISH

Attaching the front speakers to the GD-V42XX

series display

Using the speaker brackets, you can attach the front speakers to the side of the display.

• Do not loosen the screws other than the protective screws.

• Use only the supplied mounting screws for attaching the front speaker.

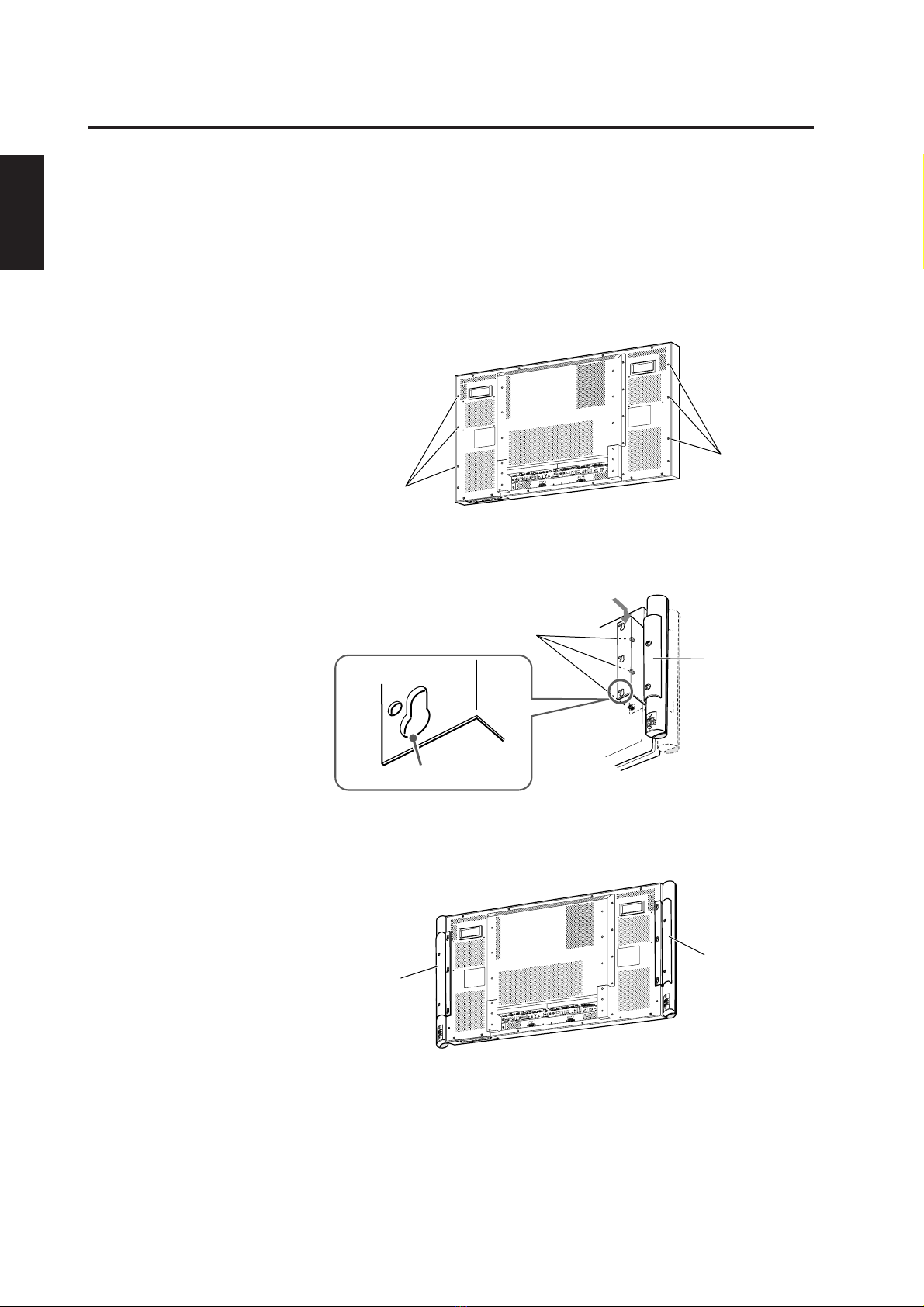

1. Remove the protective screws on the back of the display

with phillips screwdriver.

Before removing them, make sure which screws to

be removed by placing the front speaker.

2. Place the front speaker on the back of the display so that the screw holes

(B) of the speaker bracket are put on those of the display.

3. Tighten the three supplied mounting screws firmly with phillips

screwdriver.

Use the rest of three supplied mounting screws on the other side.

• When moving the display, do not hold the speakers.

• The speakers are not of anti-magnetic type.

Do not place anything susceptible to magnetism, such as a video tape, nearby when setting the speakers.

Protective

screws

Front speaker

Screw hole (B)

Front speaker

Protective

screws

EN_TS-C421SPGU_1.p65 03.3.20, 11:03 AM4

ENGLISH

Bundling the speaker cords

You can bundle the speaker cords neatly with the supplied cord clamp, as illustrated.

• Stick the cord clamp after removing its protective seal. Give an amount of time before

bundling the speaker cords, or the cord clamp may be detached.

• If you are sticking the cord clamp to the back of the display, be careful not to block the

ventilation hole.

Specifications

• Power Handling Capacity : 3 W

• Impedance : 6 Ω

• Speaker : 9.5 cm x 1 cm

Direct Drive Speaker, two

• Dimensions

(W x H x D) : 43 mm x 640 mm x 43 mm

(Mass) : 0.7 kg (for each excluding the speaker bracket)

1. Fold the end of each speaker

cord.

Attach to the speakers

2. Press and hold the terminal

clamp.

3. Insert the speaker cord, and

release the finger from the

terminal clamp.

• Connect the cord with black stripes to the ·(black) terminal and the other cord to the ª(red) terminal.

• Be careful that connection of the speaker cords to incorrect polarity terminals (ªand ·) degrades stereo

feeling and sound qualities.

When you connect the supplied speaker cord to the terminal clamp of the speakers, fold the end of each speaker

cord to avoid short-circuit.

Attach to the display

• Connect the cord with black stripes to the ·(black) terminal and the other cord to the ª(red) terminal.

• Be careful that connection of the speaker cords to incorrect polarity terminals (ªand ·) degrades stereo

feeling and sound qualities.

1. Press and hold the terminal

clamp.

2. Insert the speaker cord, and

release the finger from the

terminal clamp.

Connecting the speaker cord

Speaker cord

Cord clamp

EN_TS-C421SPGU_1.p65 03.3.20, 11:03 AM5

WhitePage.pm65 03.3.26, 11:35 AM1

DEUTSCH

Bezeichnung der Geräteteile

SICHERHEITSVORKEHRUNGEN

Nicht

zerlegen

Allgemeine Anweisung

Nicht erlaubt

WARNUNG

VORSICHT

Vorderseite

1Lautsprechereinheit

2Saran-Netz

Dieses Netz schützt den

Lautsprecher.

Rückseite

3Lautsprecherhalterung

Auf der Rückseite des

Displays befestigen.

4Lautsprecheranschluss

Schließen Sie diesen

Anschluss mit den

mitgelieferten

Lautsprecherkabeln an den

Lautsprecheranschluss am

Display an.

Zubehör

Überprüfen Sie, ob Sie das ganze Zubehör mitgeliefert wurde. Die in Klammern angegebene Zahl gibt die Menge der

mitgelieferten Stücke an. Sollte etwas fehlen, kontaktieren Sie bitte unverzüglich Ihren Händler.

Frontlautsprecher (L,R)

Kabelklemmen (2)

Lautsprecherkabel

(1,2 m x 2)

Allgemeine Vorsichtsmaßnahme

Befestigungsschrauben

(für Displays der Serie

GD-V42XX) (6)

Symbole für

Sicherheitsvorkehrungen

Verschiedene Symbole sind auf dem Produkt und in

dieser Bedienungsanleitung dargestellt.

Diese Symbole sollen Verletzungen und

Materialschäden verhindern. Machen Sie sich vor dem

Lesen dieser Bedienungsanleitung mit der Bedeutung

der Symbole vertraut.

Symbolerklärung

• Dieses Symbol (einschließlich Warnhinweis) weist

darauf hin, dass VORSICHTIG vorgegangen

werden sollte.

• Unzulässige Vorgehensweisen werden durch die

folgenden Symbole dargestellt.

• Vorgehensweisen, die durchgeführt werden sollten

(notwendige und vorgeschlagene Aktionen) werden

durch das folgende Symbol dargestellt.

Nichtbeachtung des Hinweises unter

dem Symbol kann zu Verletzungen

und Materialschäden führen. Es

muss mit äußerster Vorsicht vorge-

gangen werden.

• Die Frontlautsprecher nicht verändern

(zerlegen). Andernfalls besteht Brand- bzw.

Elektroschockgefahr.

Nichtbeachtung des Hinweises unter

dem Symbol kann zu Verletzungen

und Materialschäden führen. Es

muss mit äußerster Vorsicht vorge-

gangen werden.

• Schließen Sie das Netzkabel erst dann an

eine Wandsteckdose an, nachdem alle

anderen notwendigen Geräte

angeschlossen wurden.

Es besteht die Gefahr eines Elektroschocks,

wenn das Netzkabel an eine Wandsteckdose

angeschlossen ist und Geräte angeschlossen

werden.

GE_TS-C421SPGU_1.p65 03.3.20, 6:45 PM1

DEUTSCH

Anschließen der Frontlautsprecher an Displays, die

nicht zur Serie GD-V42XX gehören

Sie können die Frontlautsprecher mit den Lautsprecherhalterungen an den Seiten des Displays befestigen.

• Weitere Informationen zum Befestigen der vorderen Lautsprecher an Monitore der Serie GD-V42XX finden Sie auf

Seite 4.

• In den Abbildungen in diesem Abschnitt werden Displays der Serie GM-P420 dargestellt. Da die Position der

Befestigungsschrauben an anderen Displays die gleiche wie bei Displays der Serie GM-P420 ist, können Sie

entsprechend dem unten beschriebenen Verfahren zur Befestigung der Frontlautsprecher vorgehen.

• Lösen Sie keine anderen Schrauben, außer die Befestigungsschrauben.

• Nur die Display-Befestigungsschrauben verwenden.

1. Lösen Sie die Befestigungsschrauben auf der Rückseite des Displays.

Lösen Sie mit einem Kreuzschlitzschraubendreher die

Befestigungsschrauben, so dass sie ca. 3 mm

herausstehen.

2. Befestigen Sie den Frontlautsprecher auf der Rückseite des Displays.

Haken Sie die Lautsprecherhalterung über den drei

Befestigungsschrauben durch die Schraubenbohrungen

(A) ein und schieben Sie diese nach unten.

3. Ziehen Sie die Befestigungsschrauben mit dem Kreuzschlitzschraubendreher

fest an.

• Halten Sie bei einem Standortwechsel das Display nicht an den Lautsprechern fest.

• Die Lautsprecher sind nicht antimagnetisch.

Halten Sie Gegenstände, die durch magnetische Felder beschädigt werden (wie z. B. Videobänder), von den

Lautsprechern fern.

Frontlautsprecher

Befestigungs-schrauben

Frontlautsprecher

Befestigungs-

schrauben

Befestigungs-

schrauben

Schraubenbohrungen (A)

GE_TS-C421SPGU_1.p65 03.3.20, 6:45 PM2

Andere Handbücher für TS-C421SPGU

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere JVC Sprecher Handbücher

JVC

JVC LV44498-002A Bedienungsanleitung

JVC

JVC SP-XE5 Bedienungsanleitung

JVC

JVC sp-x100 Bedienungsanleitung

JVC

JVC TH-W513B Bedienungsanleitung

JVC

JVC MX-D719PB Bedienungsanleitung

JVC

JVC NX-HD10 Bedienungsanleitung

JVC

JVC XS-KY3213B Bedienungsanleitung

JVC

JVC XS-N6211PBA Bedienerhandbuch

JVC

JVC SX-WD8 - Left / Right CH Speakers Bedienungsanleitung

JVC

JVC NX-BX3-B Administratorhandbuch

JVC

JVC SP-AD300 Bedienungsanleitung

JVC

JVC XS-F527B Bedienungsanleitung

JVC

JVC XS-N1249BBA Bedienungsanleitung

JVC

JVC XS-N319PBA Bedienungsanleitung

JVC

JVC Adventure XS-N1122BA Bedienungsanleitung

JVC

JVC SP-AD70-A Bedienungsanleitung

JVC

JVC SP-AD85-A Bedienungsanleitung

JVC

JVC KW-XC407 Leitfaden

JVC

JVC SX-XD33 Bedienungsanleitung

JVC

JVC TH-D357B Bedienungsanleitung

JVC

JVC LS-M1 Bedienungsanleitung

JVC

JVC SP-AD50-B Bedienungsanleitung

JVC

JVC XS-N1129AA Bedienungsanleitung

JVC

JVC EXAD KW-AVX810 Leitfaden

Beliebte Sprecher Handbücher anderer Marken

argon audio

argon audio IE20 Bedienungsanleitung

Denon

Denon SC-N7 Bedienungsanleitung

Gemline

Gemline Ace 3952 Bedienungsanleitung

Focal

Focal ON WALL 300 Bedienungsanleitung

HEADRUSH

HEADRUSH Maximus HRSP 5024 Bedienungsanleitung

SoundLogic

SoundLogic BCCS-6/6395 Bedienungsanleitung

Peavey

Peavey DTH 218 Bedienungsanleitung

Avantree

Avantree Pluto Air Bedienungsanleitung

Morel

Morel Integra Series INTEGRA OVATION 4 Bedienungsanleitung

Oppo

Oppo SONICA Bedienungsanleitung

Bose

Bose SoundLink Wireless Music System Bedienungsanleitung

Rocksteady

Rocksteady Stadium Bedienungsanleitung

Bowers & Wilkins

Bowers & Wilkins 4 Bedienungsanleitung

Sonance

Sonance SONOS OUTDOOR Series Bedienungsanleitung

Electro-Voice

Electro-Voice EVID FM4.2 Bedienungsanleitung

Pioneer

Pioneer XW-HTD630 Bedienungsanleitung

Onn

Onn BWA16AA002 Bedienungsanleitung

HP GL313AA - USB Speakers PC Multimedia Bedienungsanleitung
