1. Funktionsbeschreibung
Dieser Sollwertgeber ist ein leicht zu bedienendes,
mikroprozessor gesteuertes Instrument zur Ausga-
be von Strom- und Spannungswerten.
Strom: 0 … 24 mA
Spannung: 0 … 12 V DC
Es kann der Strom- oder der Spannungsausgang
verwendet werden.

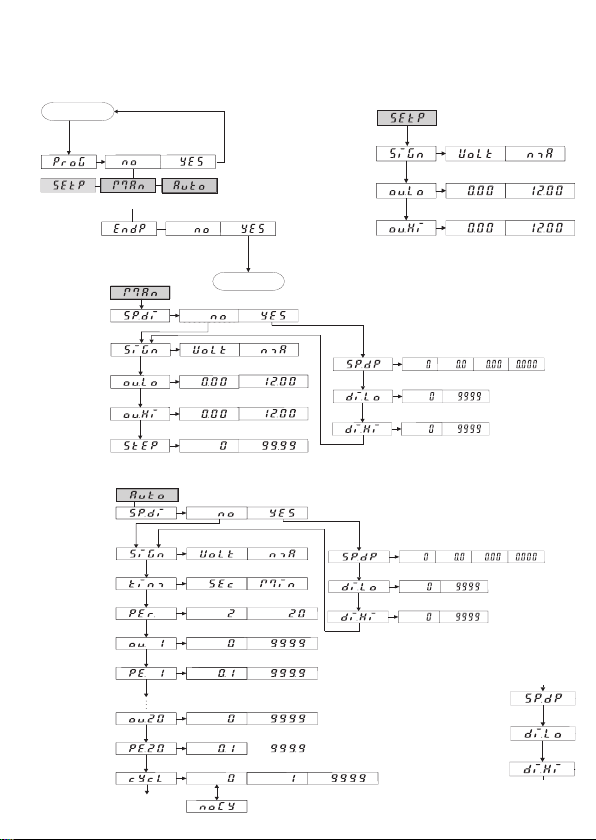

Drei Betriebsmodi sind programmierbar:
– Manueller Direkteingabe-Betrieb
– Manueller Rampen-Betrieb
– Automatischer Rampen-Betrieb
Datenerhalt bei Stromausfall
Die programmierten Daten bleiben auch nach
einen Spannungsausfall erhalten.
1.1 Der Betriebsmodus SEtP
In diesem Modus betreiben Sie nach der Program-
mierung das Gerät im manuellen Direkteinga-
be-Betrieb: Hier geben Sie direkt den Wert in Volt
oder mA ein. Erfolgt innerhalb von 3 Sekunden
keine Tastenbetätigung, so wird der Wert als neuer
Sollwert übernommen und ausgegeben. Während
des Betriebs wird im Wechsel der ausgegebene
Sollwert und SEtP angezeigt.
1.2 Der Betriebsmodus MAn
In diesem Modus betreiben Sie nach der Program-
mierung das Gerät im manuellen Rampen-Be-
trieb: Dieser ist definiert durch 2 frei wählbare
Strom- bzw. Spannungswerte und die Schrittweite.
Im Betrieb erhöhen Sie mit der rechten Taste den
Sollwert um die zuvor programmierte Schrittweite,
mit der linken Taste reduzieren Sie den Sollwert
entsprechend. Zudem besteht die Möglichkeit
den ausgegeben Sollwert zu skalieren. D.h. Sie
können z.B. 10 (kg) im Display anzeigen, während
2 V ausgeben werden. Während des Betriebs wird
im Wechsel der ausgegebene Sollwert und MAn
angezeigt.
1.3 Der Betriebsmodus Auto
In diesem Modus betreiben Sie nach der Pro-
grammierung das Gerät im automatischen Ram-
pen-Betrieb: Die automatische Rampenfunktion
definiert sich durch max. 20 Strom- oder Span-
nungswerte die zeitgesteuert ausgegeben werden.
Die Rampenfunktion ist wahlweise begrenzt oder
als Endlosschleife programmierbar. Die Zykluszeit
ist im Bereich von 0,1 s … 999.9 s bzw.
0,1 min … 999.9 min programmierbar. Die rechte
Taste startet die automatische Rampenfunktion mit
dem 1. Zyklus.
Mit der linken Taste wird die Rampenfunktion
beendet. Die autom. Rampenfunktion kann
zusätzlich durch Aktivierung des Hold-Eingangs
angehalten werden.
Nach der Deaktivierung wird an diesem Punkt
wieder fortgefahren. Während des Betriebs wird
im Wechsel der ausgegebene Sollwert und Auto
angezeigt.
