Kärcher VP6 Bedienungsanleitung

Read these instructions before using the machine.

86394670-A

12/01/14

Operating instructions (ENG)

MODELS: VP6 10140130

UVP6 98413240

VP10 10140140

UVP10 98413250

Machine Data Label

86394670 - VacPac

Table of Contents

Machine Data Label . . . . . . . . . . . . . . . . . . . . . . . . 2

Table of Contents . . . . . . . . . . . . . . . . . . . . . . . . . 3

How To Use This Manual . . . . . . . . . . . . . . . . . . . 4

Safety

IMPORTANT SAFETY INSTRUCTIONS . . . . . . . 5

Hazard Intensity Level . . . . . . . . . . . . . . . . . . . . . 7

Grounding Instructions . . . . . . . . . . . . . . . . . . . . . 9

Safety Label Location . . . . . . . . . . . . . . . . . . . . 10

Operations

Technical Specifications . . . . . . . . . . . . . . . . . . . 12

Equipment Set-Up. . . . . . . . . . . . . . . . . . . . . . . . 13

Machine Operation . . . . . . . . . . . . . . . . . . . . . . . 13

Maintenance

Daily Maintenance . . . . . . . . . . . . . . . . . . . . . . . 14

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . 15

Service Schedule . . . . . . . . . . . . . . . . . . . . . . . . 15

Parts

VacPac . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Wiring Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Options

Accessory Tools and Kits . . . . . . . . . . . . . . . . . . 24

Suggested Spare Parts. . . . . . . . . . . . . . . . . . . . 26

Serial Numbers . . . . . . . . . . . . . . . . . . . . . . . . . . 27

86394670 - VacPac

How To Use This Manual

This manual contains the following sections:

• How to Use This Manual

•Safety

• Operations

• Maintenance

•PartsList

• Options

The HOW TO USE THIS MANUAL section will tell

you how to find important information for ordering

correct repair parts.

Parts may be ordered from authorized dealers. When

placing an order for parts, the machine model and

machine serial number are important. Refer to the

MACHINE DATA box which is filled out during the

installation of your machine. The MACHINE DATA

box is located on the inside of the front cover of this

manual.

The model and serial number of your machine is

located above the safety label in the area as shown

below.

The SAFETY section contains important information

regarding hazardous or unsafe practices of the

machine. Levels of hazards are identified that could

result in product damage, personal injury, or severe

injury resulting in death.

The OPERATIONS section is to familiarize the

operator with the operation and function of the

machine.

The MAINTENANCE section contains preventive

maintenance to keep the machine and its compo-

nents in good working condition.

The PARTS LIST section contains assembled parts

illustrations and corresponding parts list. The parts

lists include a number of columns of information:

•REF – column refers to the reference number

on the parts illustration.

•PART NO. – column lists the part number for

the part.

•PRV NO. – reference number.

•QTY – column lists the quantity of the part

used in that area of the machine.

•DESCRIPTION – column is a brief descrip-

tion of the part.

•SERIAL NO. FROM – If this column has an

(*) and a Reference number, see the SERIAL

NUMBERS page in the back of your manual.

If column has two asterisk (**), call manufac-

turer for serial number. The serial number

indicates the first machine the part number is

applicable to. The main illustration shows the

most current design of the machine. When a

boxed illustration is shown, it displays the

older design.

•NOTES – column for information not noted by

the other columns.

NOTE: If a service or option kit is installed on your

machine, be sure to keep the KIT INSTRUCTIONS

which came with the kit. It contains replacement

parts numbers needed for ordering future parts.

NOTE: The manual part number is located on the

lower left corner of the front cover.

The OPTIONS section contains a list of accessory

tools and kits.

Model:

Date of Purchase:

Serial Number:

Dealer:

Address:

Phone Number:

Sales Representative:

86394670 - VacPac

Safety

IMPORTANT SAFETY INSTRUCTIONS

When using an electrical appliance, basic precaution

must always be followed, including the following:

READ ALL INSTRUCTIONS BEFORE USING THIS MACHINE.

Do not leave the appliance when plugged in. Unplug from outlet when not in use and before servicing.

Do not use outdoors or on wet surfaces.

Do not allow to be used as a toy. Close attention is necessary when used by or near children.

Use only as described in this manual. Use only manufacturer's recommended attachments.

Do not use with damaged cord or plug. If appliance is not working as it should, had been dropped,

damaged, left outdoors, or dropped into water, return to an authorized service center.

Do not pull or carry by cord, use cord for handle, close a door on cord, or pull cord around sharp edges or

corners. Keep cord away from heated surfaces.

Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.

Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint, hair, and

anything that may reduce airflow.

Do not operate without dust bag and filter in place.

Keep hair, loose clothing, fingers, and all parts of body away from openings and moving parts.

Turn off all controls before unplugging.

Use extra care when cleaning on stairs.

Do not use to pick up flammable or combustible liquids, such as gasoline, or use in areas where they may

be present.

Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.

This machine is not suitable for picking up hazardous dust.

Maintenance and repairs must be done by qualified personnel.

Connect to a properly grounded outlet. See grounding instructions.

SAVE THESE INSTRUCTIONS

86394670 - VacPac

To reduce the risk of fire, electric shock, or injury:

Safety

IMPORTANTES MESURES DE SÉCURITÉ

L'utilisation d'un appareil électrique demande certaines précautions:

LIRE TOUTES LES INSTRUCTIONS AVANT DE FAIRE FONCTIONNER (CET

APPAREIL).

Ne laissez pas l'appareil sans surveillance lorsqu'il est branché. Débranchez l'appareil lorsqu'il n'est pas utilisé

et avant tout entretien.

Ne l'utilisez pas à l'extérieur ou sur des surfaces mouillées.

Ne pas permettre aux enfants dejouer avec l'appareil. Durant la manoeuvre de la machine, prendre garde aux

personnes environnantes et notamment aux enfants.

N'utiliser cette machine que comme décrit dans le présent manuel. N'utiliser que les accessoires conseillés par

le fabricant.

Ne pas utiliser si le cordon ou la fiche est endommagé. Lorsque la machine ne fonctionnant pas correctement,

a fait l'objet d'une chute ou d'une détérioration, a été laissée à l'extérieur, est tombée dans l'eau, la retourner au

centre de service agréé.

Ne pas tirer soulever ou traîner l'appareil par le cordon. Ne pas utiliser le cordon comme une poignée, le

coincer dans l'embrasure d'unée porte ou l'appuyer contre des arêtes vives ou des coins. Garder le cordon à

l'écart des surfaces chaudes.

Ne pas débrancher en tirant sur le cordon. Tirer plutôt la fiche.

Ne mettez aucun objet dans les ouvertures. Ne l'utilisez pas avec une ouverture bloquée ; maintenez-le à l'écart

de la poussière, des peluches, des cheveux, et de tout ce qui pourrait réduire le débit.

Ne pas utiliser sans sac à poussière et filtre en place.

Gardez les cheveux, les vêtements amples, les doigts et toutes les parties du corps à l'écart des ouvertures et

des pièces mobiles.

Arrêtez toutes les commandes avant le débranchement.

Soyez très prudent lors du nettoyage des escaliers.

Ne l'utilisez pas pour ramasser des liquides inflammables ou combustibles, tels que l'essence ; ne l'utilisez pas

dans les zones où ceux-ci peuvent être présents.

Ne pas ramasser quelque chose qui brûle ou fume, comme des cigarettes, des allumettes ou des cendres

chaudes.

Cet appareil n'est pas conçu pour aspirer des poussières dangereuses.

L'entretien et les réparations de la machine doivent être effectuées par un personnel qualifié.

Cet appareil ne doit être connecter qu a des prises ayant une sortie de terre. Se reporter aux instructions de

mise à la terre.

CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

86394670 - VacPac

Pour réduire les risques d'incendie, de chocs électriques, ou de blessures :

Safety

Hazard Intensity Level

The following symbols are used throughout this guide as indicated in their descriptions:

HAZARD INTENSITY LEVEL

There are three levels of hazard intensity identified by signal words -WARNING and CAUTION and FOR

SAFETY. The level of hazard intensity is determined by the following definitions:

WARNING - Hazards or unsafe practices which COULD result in severe personal injury or death.

CAUTION - Hazards or unsafe practices which could result in minor personal injury or product or property

damage.

FOR SAFETY: To Identify actions which must be followed for safe operation of equipment. Report

machine damage or faulty operation immediately. Do not use the machine if it is not in proper operating condi-

tion. Following is information that signals some potentially dangerous conditions to the operator or the equip-

ment. Read this information carefully. Know when these conditions can exist. Locate all safety devices on the

machine. Please take the necessary steps to train the machine operating personnel.

FOR SAFETY:

DO NOT OPERATE MACHINE:

Unless Trained and Authorized.

Unless Operation Guide is Read and understood.

In Flammable or Explosive areas.

In areas with possible falling objects.

WHEN SERVICING MACHINE:

Avoid moving parts. Do not wear loose clothing; jackets, shirts, or sleeves when working on the

machine. Use manufacturer approved replacement parts.

86394670 - VacPac

Safety

DEGRÉS DE RISQUES EN CAS DE DANGER

Les symboles ci-dessous sont utilisés à travers ce manuel comme illustré dans leurs descriptions :

DEGRÉS DE RISQUES EN CAS DE DANGER

Il existe trois degrés de risques identifiés par les termes signalétiques -AVERTISSEMENT et ATTENTION et

POUR VOTRE SÉCURITÉ. Le degré de risque est défini de la manière suivante :

AVERTISSEMENT - Dangers ou méthodes dangereuses qui POURRAIENT prov aves blessures oquer de gr ou

entraîner la mort.

ATTENTION - Dangers ou méthodes dangereuses qui pourraient provoquer des blessures légères ou une

détérioration du produit ou des biens immobiliers.

POUR VOTRE SÉCURITÉ : ce signe permet d'identifier les mesures de précaution à prendre pour assurer un

bon fonctionnement du matériel.

Rendre compte immédiatement d'une défaillance ou d'une détérioration de la machine. Ne pas utiliser la

machine si celle-ci ne fonctionne pas correctement. Lire soigneusement les informations ci-dessous signalant

certains dangers potentiels pour l'opérateur de la machine. L'opérateur doit être absolument au courant de ces

dangers potentiels. Localiser tous les dispositifs de sécurité sur la machine. Il est conseillé de prendre les

mesures nécessaires pour former le personnel opérateur.

POUR VOTRE SÉCURITÉ :

NE PAS MANOEUVRER LA MACHINE :

Lorsqu'on n'est pas expérimenté ou qualifié.

Lorsque le guide d'utilisation n'est pas été lu ou compris.

Dans des zones inflammables ou explosives.

Dans des zones où des objets peuvent tomber.

LORS DE L'ENTRETIEN DE LA MACHINE :

Éviter les parties amovibles. Ne pas porter de vêtements amples, tels que des vestes, des chemises ou des

vêtements avec manches lors de l'utilisation de la machine. Utiliser les pièces détachées Windsor homo-

loguées.

! AVERTISSEMENT

86394670 - VacPac

Safety

Grounding Instructions

THIS PRODUCT IS FOR COMMERCIAL USE ONLY.

ELECTRICAL:

In the USA this machine operates on a standard 15

amp 115V, 60 hz, A.C. power circuit. The amp, hertz,

and voltage are listed on the data label found on each

machine. Using voltages above or below those

indicated on the data label will cause serious damage

to the motors.

Extension Cords:

A suitable extension cord is provided with this appli-

ance. The safe operation of the appliance is

dependent on the use of a suitable extension cord. If

a cord other than the one provided is used, it must be

type SJT, at least 16 gauge, and limited to no more

than 50 feet in length.

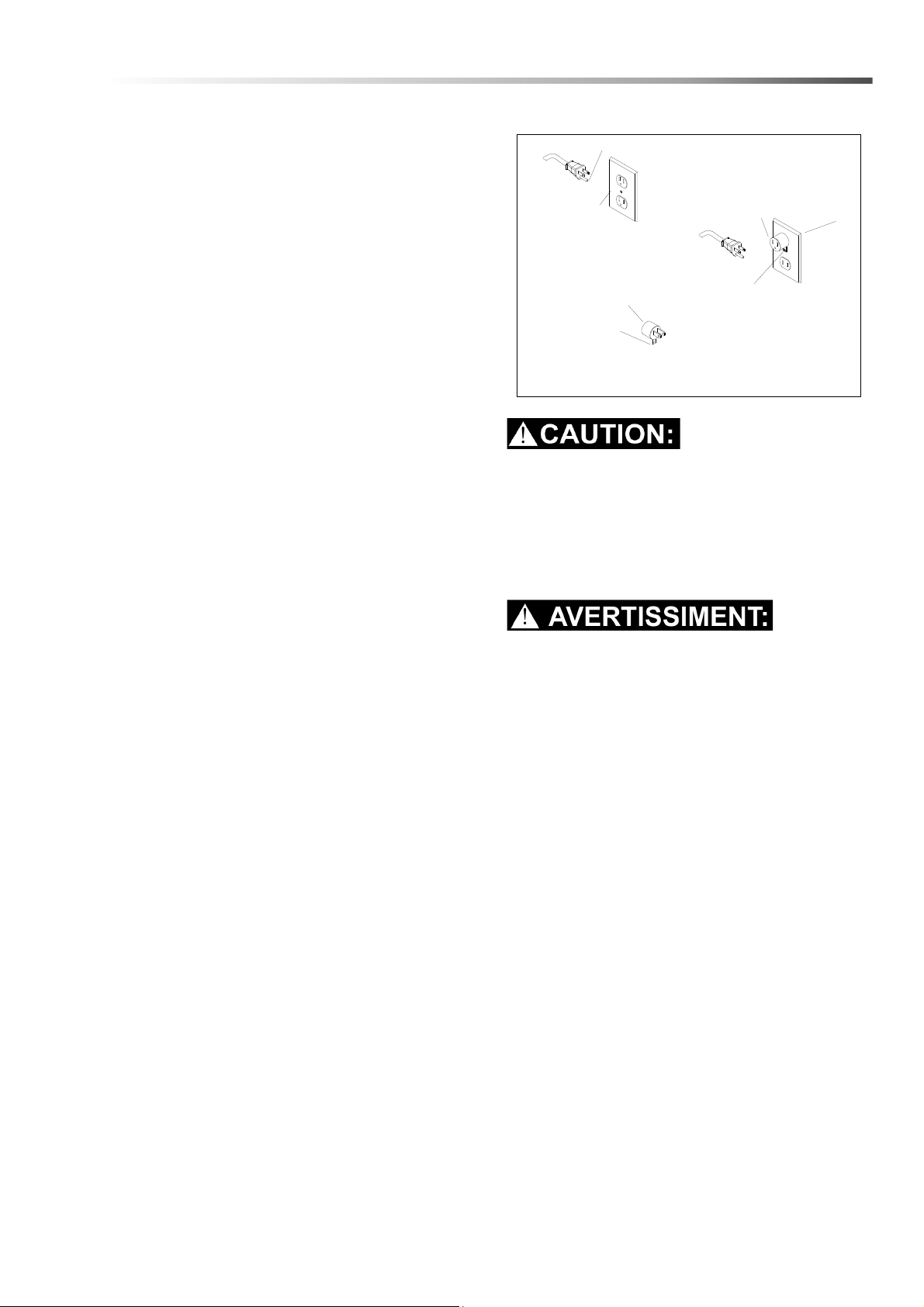

Grounding Instructions:

This appliance must be grounded. If it should

malfunction or break down, grounding provides a path

of least resistance for electric current to reduce the

risk of electric shock. This appliance is equipped with

a cord having an equipment-grounding conductor and

grounding plug. The plug must be inserted into an

appropriate outlet that is properly installed and

grounded in accordance with all local codes and ordi-

nances.

This appliance is for use on a nominal 120-volt circuit,

and has a grounded plug that looks like the plug in

"Fig. A". A temporary adaptor that looks like the

adaptor in "Fig . C" may be used to connect this plug

to a 2-pole receptacle as shown in "Fig. B", if a

properly grounded outlet is not available. The

temporary adaptor should be used only until a

properly grounded outlet (Fig. A) can be installed by a

qualified electrician. The green colored rigid ear, lug,

or the like extending from the adaptor must be

connected to a permanent ground such as a properly

grounded outlet box cover. Whenever the adaptor is

used, it must be held in place by a metal screw.

Improper connection of the equipment-grounding

conductor can result in a risk of electric shock. Check

with a qualified electrician or service person if you are

in doubt as to whether the outlet is properly grounded.

Do not modify the plug provided with the appliance - if

it will not fit the outlet, have a proper outlet installed by

a qualified electrician.

Le raccordement incorrect du conducteur de terre

d'équipement peut entraîner des risques d'électrocu-

tion. Vérifiez auprès d'un électricien qualifié ou d'un

responsable de l'entretien si vous avez quelque doute

que ce soit quant au raccordement à la terre de votre

prise murale. Ne modifiez pas la fiche fournie avec

l'appareil : si elle ne correspond pas à la prise murale,

faites installer une prise adéquate par un électricien

qualifié.

USING AN ADAPTOR

GROUNDING CONNECTION

Note: Adaptors are not allowed in Canada.

Outlet

Tab for Grounding

Outlet Box

FIGURE C

Grounded

FIGURE A

Adaptor

Screw

FIGURE B

Adaptor

Metal Screw

Grounded

Grounding Pin

86394670 - VacPac

Safety

Safety Label Location

NOTE: This drawing indicates the location of safety label on the machine. If at any time the label becomes

illegible, promptly replace it.

WARNING LABEL

86198960

86394670 - VacPac

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Kärcher Schrubber Handbücher

Kärcher

Kärcher Chariot CV 60/1 RS KIRA Autonomous Bedienungsanleitung

Kärcher

Kärcher BD 50/50 C Bp Classic Bedienungsanleitung

Kärcher

Kärcher BDS 43/Orbital C Spray Bedienungsanleitung

Kärcher

Kärcher PS 30 Plus Bedienungsanleitung

Kärcher

Kärcher BR 47/35 ESC Bedienungsanleitung

Kärcher

Kärcher B 95 RS Bedienungsanleitung

Kärcher

Kärcher B 110 R Classic Bp D75 Bedienungsanleitung

Kärcher

Kärcher BD 90 R Classic Bp Bedienungsanleitung

Kärcher

Kärcher B 50 W Bedienungsanleitung

Kärcher

Kärcher BD 75/120 R Classic Bp Bedienungsanleitung

Kärcher

Kärcher BD 50/70 R Bp Classic Bedienungsanleitung

Kärcher

Kärcher Windsor Chariot 3 iScrub 26 Bedienungsanleitung

Kärcher

Kärcher B 40 C Ep Bedienungsanleitung

Kärcher

Kärcher BR 30/4 C Bedienungsanleitung

Kärcher

Kärcher BRS 40/1000 C Bedienungsanleitung

Kärcher

Kärcher KM 85/50 R Bp Pack 80 Ah Li + FC Bedienungsanleitung

Kärcher

Kärcher BR 4.300 Bedienungsanleitung

Kärcher

Kärcher BDS 33/190 C Bedienungsanleitung

Kärcher

Kärcher B 60 Bedienungsanleitung

Kärcher

Kärcher HDS 13/20-4 S Bedienungsanleitung

Kärcher

Kärcher BR 550 BAT Bedienungsanleitung

Kärcher

Kärcher B 40 C Bp Bedienungsanleitung

Kärcher

Kärcher BD 70 W Classic Bp Bedienungsanleitung

Kärcher

Kärcher BD 70/75 W Classic Bp Pack 80 Ah Li Bedienungsanleitung

Beliebte Schrubber Handbücher anderer Marken

Olympus

Olympus M200H Bedienungsanleitung

Clarke

Clarke BEXT 100H Installations- und Betriebsanleitung

JOHNY VAC

JOHNY VAC JVC70BCT Bedienungsanleitung

RCm

RCm Elan Series Handbuch

Truvox

Truvox Orbis MotorScrubber 20 Bedienungsanleitung

Numatic

Numatic TTB 4045/100 Bedienungsanleitung

U.S. Products

U.S. Products PEX 500-C-TICK Betriebsanleitung

Mclennan

Mclennan C510 Bedienungsanleitung

Tennant

Tennant T20 LPG Bedienungsanleitung

Columbus

Columbus ARA 66 BM 100 Bedienungsanleitung

Numatic

Numatic TTV 678G / 300T Bedienungsanleitung

American-Lincoln

American-Lincoln 505-945 Bedienungsanleitung

FIORENTINI

FIORENTINI ET 65-75 Bedienungsanleitung

Floorpul

Floorpul ruby 48 blt Benutzerhandbuch

Onyx

Onyx RX-34 Bedienungsanleitung

Dustbane

Dustbane Hurricane 400 Bedienungsanleitung

Sana

Sana EUJ-702 Bedienungsanleitung

REMS

REMS Twist Bedienungsanleitung
