INSTALLATION INSTRUCTIONS
HƯỚNG DẪN LẮP ĐẶT
Hand Dryer
Máy sấy tay
Model No. T09AC T09BC
Kiểu máy
CONTENTS
MỤC LỤC
SAFETY INSTRUCTIONS ........................................ 2
HƯỚNG DẪN AN TOÀN
INSTALLATION CAUTIONS................................2~4
NHỮNG ĐIỀU CẦN CHÚ Ý KHI LẮP ĐẶT
INSTALLATION REQUIREMENTS............................ 4
CÁC YÊU CẦU KHI LẮP ĐẶT
SUPPLIED ACCESSORIES....................................... 5
PHỤ KIỆN KÈM THEO
PART NAME AND DIMENSIONS........................5~6
TÊN VÀ KÍCH THƯỚC CẤU KIỆN
HOW TO INSTALL ........................................... 7~10
CÁCH LẮP ĐẶT
SETTING BEFORE USE ................................... 10~11
CÀI ĐẶT TRƯỚC KHI SỬ DỤNG
PRECAUTIONS IN USE................................... 11~13
BIỆN PHÁP AN TOÀN KHI SỬ DỤNG
HOW TO USE................................................ 13~14
CÁCH SỬ DỤNG
MAINTENANCE............................................. 15~19
BẢO DƯỠNG
TROUBLESHOOTING........................................... 19
XỬ LÝ SỰ CỐ
ANTIBACTERIAL FUNCTION ................BACK COVER
CHỨC NĂNG KHÁNG KHUẨN ..............................BÌA SAU
WIRING DIAGRAM .............................BACK COVER
SƠ ĐỒ MẠNG ĐIỆN ..............................................BÌA SAU
SPECIFICATIONS.................................BACK COVER
THÔNG SỐ KỸ THUẬT ...................................BÌA SAU
Thank you for purchasing this KDK product. Please read these instructions carefully before
attempting to install, operate or service the KDK product. Failure to comply with instructions could
result in personal injury or property damage. Please explain to users how to operate and maintain
the product after installation, and this booklet should be presented to users. Please retain this
booklet for future reference.
Cảm ơn bạn đã mua sản phẩm KDK. Xin đọc kỹ các hướng dẫn này trước khi lắp đặt, vận hành hay bảo trì sản
phẩm KDK. Không tuân thủ các hướng dẫn có thể khiến bạn bị thương hoặc gây hư hỏng tài sản. Giải thích cho
người sử dụng cách vận hành và bảo trì sản phẩm sau khi lắp đặt và cuốn sách này sẽ được gửi cho người sử
dụng. Xin giữ lại cuốn sách này để tham khảo sau này.
T09AC
T09BC
2
WARNING
CẢNH BÁO
Do not modify this product.
Không chỉnh sửa sản phẩm này.
Be sure to properly install the hand dryer
as instructed in this manual.
Bảo đảm lắp đặt máy sấy tay đúng cách theo
hướng dẫn trong sách hướng dẫn này.
It may cause fire or malfunction,
thus resulting in fire disaster or
electric shock.
Sản phẩm có thể gây cháy hoặc lỗi
chức năng, do đó có thể dẫn đến hoả
hoạn hoặc điện giật.
Failure to install properly will result
in fire or electric shock.
Nếu không lắp đặt đúng cách sẽ dẫn
đến hoả hoạn hoặc giật điện.
SAFETY INSTRUCTIONS Please observe strictly
HƯỚNG DẪN AN TOÀN
Xin vui lòng thực hiện đúng
The following instructions should be strictly observed in order to prevent injury to the users and
other persons, or damage to property.
Các hướng dẫn sau đây cần được tuân thủ nghiêm ngặt để ngăn ngừa thương tích cho người sử dụng và
những người khác, hoặc ngăn ngừa hư hỏng tài sản.
The degrees of injury or damage that can occur when the instructions are ignored and if the
product is not used properly have been classified and described by the following indications.
Các mức độ thương tích hoặc hư hỏng, có thể xảy ra khi phớt lờ hướng dẫn này và khi sản phẩm không
được sử dụng đúng cách, được phân loại và mô tả theo dấu hiệu sau đây.
WARNING
CẢNH BÁO
Those things shown in this column indicate that there is
possibility of causing death or severe injury.
Những điều được mô tả trong cột này cho thấy sự cố có khả năng gây tử
vong hoặc thương tích nghiêm trọng.
CAUTION
CHÚ Ý
Those things shown in this column indicate that there is
possibility of causing injury to the users or damage.
Những điều được mô tả trong cột này cho thấy sự cố có khả năng gây
thương tích cho người sử dụng hoặc hư hỏng thiết bị.
Types of instructions that should be observed have been classified and described by the
following pictorial symbols:
Các loại hướng dẫn cần được tuân thủ đã được phân loại và mô tả theo biểu tượng bằng hình ảnh sau đây.
This symbol indicates the item is “PROHIBITED” to do.
Biểu tượng này cho biết mục này là mục "CẤM" thực hiện.
This symbol indicates the “COMPULSORY” item that must be followed
without failure.
Biểu tượng này cho biết mục này là mục "BẮT BUỘC" phải tuân thủ.
This symbol indicates the item is “CAUTION”.
Biểu tượng này cho biết mục này là mục "CHÚ Ý".
INSTALLATION CAUTIONS
NHỮNG ĐIỀU CẦN CHÚ Ý KHI LẮP ĐẶT
3
INSTALLATION CAUTIONS
NHỮNG ĐIỀU CẦN CHÚ Ý KHI LẮP ĐẶT
WARNING
CẢNH BÁO
Do not install this product wherever it
may be exposed to flammable gas or
objects.
KKhông lắp đặt sản phẩm này bất cứ nơi nào
có thể tiếp xúc với khí đốt hoặc vật dễ cháy.
Screws of the fixation board shall not
connect with any metal that on or inside
the wall.
Đinh vít của bảng cố định không được chạm
bất kỳ vật bằng kim loại nào trên hoặc bên
trong tường.
It may cause explosion or fire.
Sản phẩm có thể gây ra cháy, nổ.
Otherwise, short circuit may occur,
and thus resulting in fire.
Nếu không, sự cố ngắn mạch có thể xảy
ra và do đó dẫn đến hỏa hoạn.
Do not install in outdoor areas or on an
exterior wall of a building.
Không lắp đặt trong khu vực ngoài trời hoặc
mặt ngoài tường của tòa nhà.
Make sure the installation is completed by
a qualified electrician.
Đảm bảo việc lắp đặt được hoàn thành bởi thợ
điện có tay nghề.
It will cause short circuit, thus
resulting in fire or electric shock.
Điều này sẽ gây ra sự cố ngắn mạch,
do đó dẫn đến hoả hoạn hoặc giật điện.
Otherwise, it may cause fire or
electric shock.
Nếu không, nó có thể gây hoả hoạn
hoặc giật điện.
Do not install in hot, humid and wet places such as bathroom.
Không lắp đặt trong môi trường nóng, ẩm ướt như phòng tắm.
It will cause short circuit, thus resulting in fire or electric shock.
Điều này sẽ gây ra sự cố ngắn mạch, do đó dẫn đến hoả hoạn hoặc giật điện.
4
INSTALLATION REQUIREMENTS
CÁC YÊU CẦU KHI LẮP ĐẶT
Do not install the unit in the following places; otherwise the main unit may malfunction, the
product may work improperly, or the service life may be shortened.
Không lắp thiết bị ở những nơi sau; nếu không máy có thể bị lỗi chức năng, sản phẩm có thể hoạt động
không đúng hoặc tuổi thọ sử dụng bị giảm.
Places below 0°C
Nơi dưới 0°C
Places above 40°C
Nơi trên 40°C
Places exposed to direct
sunlight and strong light
Nơi tiếp xúc trực tiếp với ánh
sáng mặt trời và ánh sáng
mạnh
Places where too much
smoke is present
Những nơi có quá nhiều khói
Outdoors
Ngoài trời
Places where water may
be spilled over it
Những nơi nước có thể tràn
vào máy
Dusty places
Nơi có bụi
Places where corrosive,
neutral, or reductive
gases are present
Những nơi có ăn mòn, trung
tính hoặc tạo khí
Places where
condensation is likely to
occur
Những nơi có thể xảy ra
hiện tượng ngưng tụ nước
CAUTION
CHÚ Ý
Do not install it on walls without sufficient
strength. It must be subjected to 5 times
the weight of the product (a bearing
capacity higher than 20 kgfor T09AC and
higher than 17.5 kgfor T09BC). If you
cannot ensure the installation strength, be
sure to adopt reinforcement measure.
Không lắp trên tường khi không vững. Lực phải
lớn gấp 5 lần trọng lượng sản phẩm (lực đỡ lớn
hơn 20 kg đối với T09AC và lớn hơn 17,5 kg
đối với T09BC). Nếu bạn không thể bảo đảm
được lực đỡ lắp đặt, thì phải sử dụng biện pháp
gia cố lực.
Do not carry product by holding the water
tray.
Không cầm trên khay nước của sản phẩm.
It may cause injuries or
damages.
Điều này có thể gây thương
tích hoặc hư hỏng.
Otherwise the product falls off, it
will cause injuries or damages.
Nếu không sản phẩm sẽ rơi xuống, gây
ra thương tích hoặc hư hỏng.
Be sure to use any special components
that are supplied, such as fixation board.
Bảo đảm sử dụng bất kỳ cấu kiện đặc biệt nào
được cung cấp, chẳng hạn như bảng cố định.
Product should be installed on smooth
wall.
Sản phẩm phải được lắp đặt trên tường phẳng.
Otherwise, unreliable installation
may be caused and thus the
product may fall off.
Nếu không, có thể dẫn đến tình trạng
lắp đặt không đúng cách và sản phẩm
có thể rơi xuống đất.
If it is installed on a rugged wall, it
may result in vibration, noise and a
shorter service life.
Lắp sản phẩm trên tường thô ráp, sẽ
gây rung, ồn và tuổi thọ sản phẩm giảm.
INSTALLATION CAUTIONS
NHỮNG ĐIỀU CẦN CHÚ Ý KHI LẮP ĐẶT
5
Code
Mã
Drawing
Hình vẽ
Name and Purpose
Tên và mục đích
Quantity
Số lượng
Fixation board (for suspending the hand dryer)
Bảng cố định (để treo máy sấy tay) 1
Self-tapping screw (ø3.8x20mm, 4 pcs for fixing the fixation board and
1 pcs for fixing the main unit)
Vít tự ta-rô (ø 3,8x20mm), 4 vít để cố định bảng cố định và 1 vít để cố định thân
máy
5
Installation instructions
Hướng dẫn lắp đặt 1
PART NAME AND DIMENSIONS
TÊN VÀ KÍCH THƯỚC CẤU KIỆN
<T09AC>Unit: mm
Đơn vị: mm
Side view
Mặt bên
Front view
Mặt trước
Rear view
Mặt sau
No.
Số
Part name
Tên chi tiết
No.
Số
Part name
Tên chi tiết
Power light
Đèn nguồn
Water tray unit
Bộ khay nước
Check light
Đèn kiểm tra
Antibacterial filter
Bộ lọc chống khuẩn
Control part
Phần điều khiển
Air outlet
Cửa thoát khí
Drying box
Hộp làm khô
Anti-dust filter
Bộ lọc chống bụi
Main unit
Thân máy
Fixation plate
Tấm cố định
Power cover
Nắp nguồn
Fixation board
Bảng cố định
SUPPLIED ACCESSORIES
PHỤ KIỆN KÈM THEO
Main unit fixing screw hole
Lỗ vít gắn thân máy chính
6
PART NAME AND DIMENSIONS
TÊN VÀ KÍCH THƯỚC CẤU KIỆN
<T09BC>Unit: mm
Đơn vị: mm
Control part
Phần điều khiển
Detailed installation drawing
Bản vẽ lắp đặt chi tiết
Main unit fixing screw hole
Lỗ vít gắn thân máy chính
Power switch
Công tắc nguồn
Heater button
Nút bộ làm nóng Power cover
Nắp nguồn
Main unit dimensions
Kích cỡ thân máy
Fixation board (Supplied)
Bảng cố định
(Cung cấp kèm theo)
<T09AC T09BC>
No.
Số
Part name
Tên chi tiết
No.
Số
Part name
Tên chi tiết
Power light
Đèn nguồn
Air outlet
Cửa thoát khí
Check light
Đèn kiểm tra
Anti-dust filter
Bộ lọc chống bụi
Control part
Phần điều khiển
Fixation plate
Tấm cố định
Main unit
Thân máy
Fixation board
Bảng cố định
Power cover
Nắp nguồn
Side view
Mặt bên
Front view
Mặt trước
Rear view
Mặt sau
Main unit fixing screw hole
Lỗ vít gắn thân máy
(T09BC)
Main unit fixing screw hole
Lỗ vít gắn thân máy
(T09AC)
7
HOW TO INSTALL
CÁCH LẮP ĐẶT
1.Choose an appropriate installation position
Chọn vị trí lắp đặt phù hợp
Installation position for the
fixation board shall be secure
and reliable. Try to choose
an erective wall if possible,
and make sure the main unit
installation position and its
surrounding should keep blank
space 100 mm or above.
Vị trí lắp đặt bảng cố định phải chắc
chắn và đáng tin cậy. Hãy chọn
tường thẳng đứng nếu có thể và
bảo đảm vị trí lắp đặt thiết bị và
xung quanh nó có khoảng trống từ
100mm trở lên.
Recommended installation
heights from ground to the
upper end of the fixation board
are listed in the following table:
Chiều cao đề nghị lắp đặt từ mặt đất
đến đầu phía trên của bảng cố định
được liệt kê trong bảng sau:
For men
Dành cho nam giới 1200 mm
For women
Dành cho phụ nữ 1100 mm
If shared by men and women, the height for women is suggested
Nếu nam nữ dùng chung, thì nên sử dụng mức chiều cao dành cho phụ nữ
Precautions Biện pháp an toàn
(1) Be sure to follow the distance instructions shown in the above figure to leave a gap of 100 mm
or above between the hand dryer and the lateral wall or the combustibles. Meanwhile, leave
some space on both sides of the hand dryer, and make sure it is not besieged by walls or any
other objects.
Bảo đảm tuân thủ các hướng dẫn về khoảng cách nêu ở hình trên để chừa lại một khoảng trống 100 mm trở
lên giữa máy sấy tay và tường hoặc vật liệu dễ cháy ở gần đó. Trong khi đó, chừa lại một ít khoảng trống ở
cả hai bên máy sấy tay và bảo đảm máy không bị tường hay bất kỳ vật thể nào khác bao bọc.
(2) Avoid installing in places where people might bump into the hand dryer or it will be hit by door.
Tránh lắp đặt ở những nơi mọi người có thể va vào máy sấy tay hoặc bị cửa đập vào.
(3) Do not set the socket in places where it may be splashed with water.
(If the socket is set under the hand dryer, the water spilt while cleaning the water tray unit may
splash onto the socket.)
Không lắp ổ cắm ở những nơi có thể bị dính nước.
(Nếu ổ cắm nằm dưới máy sấy tay, nước bắn vào ổ cắm trong khi lau chùi khay nước.)
Fixation board
Bảng cố định Installation position for the main unit
Vị trí lắp đặt thân máy chính
100 mm or above
từ 100mm trở lên
Socket
Ổ cắm
From ground
Cách mặt đất
1200 mm
(For men)
(Đối với nam giới)
1100 mm
(For women)
(Đối với phụ nữ)
(Recommended Value)
(Giá trị khuyến nghị)
The socket shall not
be set in this area.
Ổ cắm không được lắp
trong khu vực này.
100 mm or above
từ 100mm trở lên
8
HOW TO INSTALL
CÁCH LẮP ĐẶT

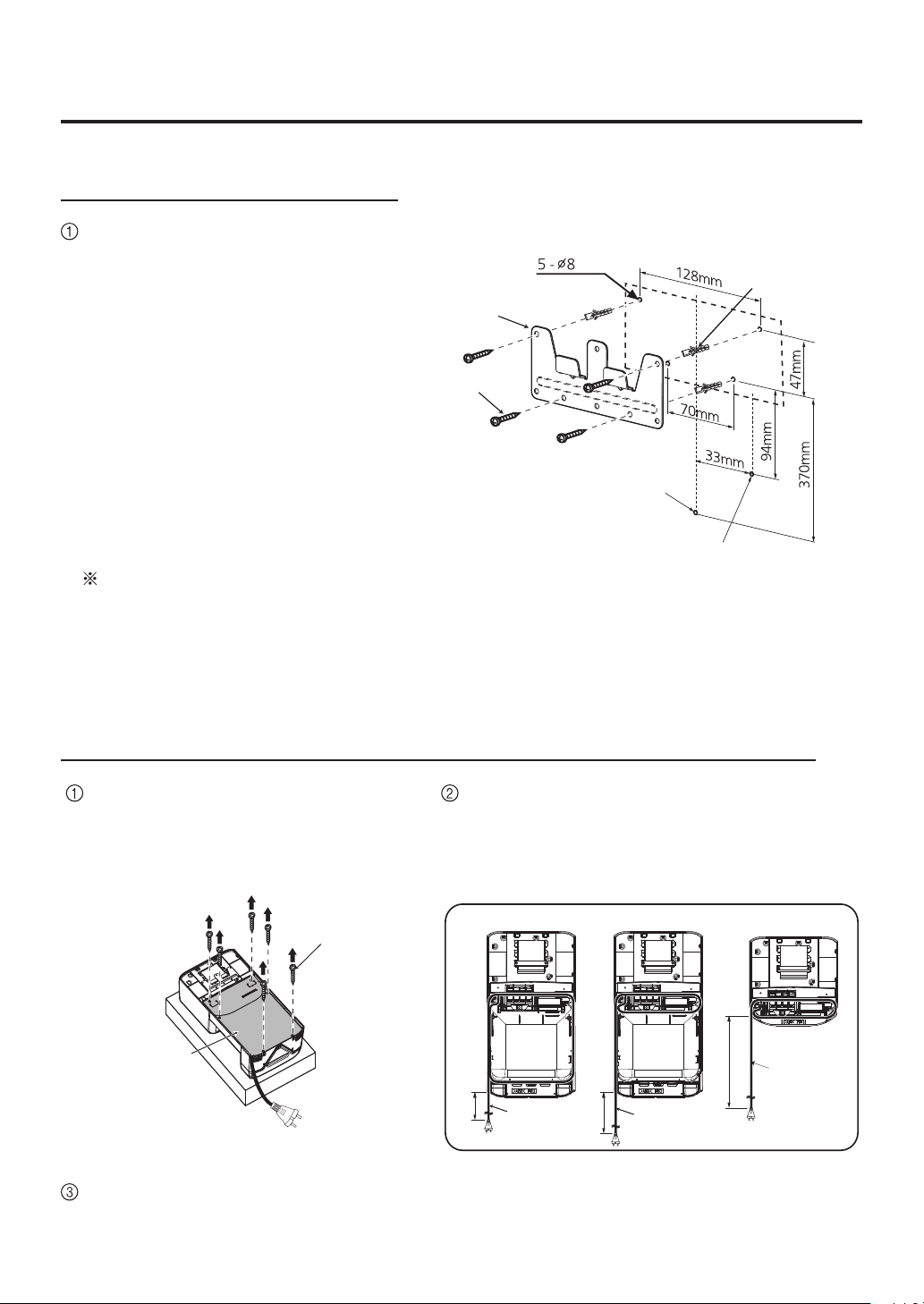

2.Install the fixation board
Lắp bảng cố định
Install the fixation board with the
screws (ø3.8x20 mm 4 pcs) which
supplied in the accessory.
Lắp bảng cố định bằng đinh vít (4 chiếc
ø3,8x20 mm) được cung cấp kèm theo phụ
kiện.
If it is installed on a concrete wall, drill
the bottom holes with impact drill on
the wall, insert the plastic plugs, (not
included) and fix the fixation board
with screws (ø3.8x20 mm 4 pcs) in
the accessory.
Nếu lắp trên tường bê tông, khoan các lỗ
bằng máy khoan bê tông, lắp tắc kê nhựa
(không kèm theo) và gắn bảng cố định
bằng ốc vít (4 chiếc ø3,8x20mm) kèm theo
trong bộ phụ kiện.
The fixation board comes with 8 installation holes, but you
just need to use 4 of them. It is recommended to use the
installation holes as shown in the figure.
Bảng cố định có 8 lỗ lắp đặt nhưng bạn chỉ cần sử dụng 4 lỗ. Nên
sử dụng các lỗ lắp đặt như hình bên dưới.
3.Adjust the length and lead-out direction of the power cord
Điều chỉnh chiều dài và hướng chạy của dây nguồn
Remove the fixing screws on the back
baffle plate of the main unit.
Tháo vít cố định trên đĩa chắn mặt sau của thân
máy.
Adjust the length of the power cord by winding
it according to the following figure, and select
the lead-out direction (left or right) as needed.
Điều chỉnh chiều dài dây nguồn bằng cách cuộn theo
hình sau và chọn hướng chạy (trái hoặc phải) nếu cần.
Fixing screws for
the back baffle
plate (6 pcs)
Vít cố định dành
cho đãi chắn mặt
sau (6 cái)
Back baffle plate
Đĩa chắn mặt sau
T09AC T09BC
About 410 mm
Khoảng 410 mm
Power cord
Dây nguồn
About 715 mm
Khoảng 715 mm
About 985 mm
Khoảng 985 mm
Power cord
Dây nguồn
Power cord
Dây nguồn
After adjustment, reinstall the six removed screws.
Sau khi điều chỉnh, lắp lại sáu vít đã tháo ra.
Fixation board
Bảng cố định
Depth: 35 mm
Độ sâu: 35 mm
Plastic plug
(not included)
Tắc kê nhựa
(không kèm theo)
Screws (4 pcs)
Vít (4 cái)
Main unit fixing hole
Lỗ lắp thân máy
(T09AC)
Main unit fixing hole
Lỗ lắp thân máy
(T09BC)
9
HOW TO INSTALL
CÁCH LẮP ĐẶT
4.Fix the main unit on the fixation board
Gắn thân máy chính lên bảng cố định
Insert the fixation plate of the main unit into the slot of the fixation board.
Gắn đĩa cố định của thân máy vào khe cắm trên bảng cố định.
Precautions Biện pháp an toàn
Make sure that the power cord is
not pinched by the main unit.
Bảo đảm dây điện của bảng cố định
không bị thân máy chèn lên.
5.Install the screws for fixing the main unit
Lắp vít cố địhn thân máy
<T09AC>
Pull out the water tray unit at
the lower part of the main unit.
(Lift it up slightly, and then pull it
out.)
Kéo bộ khay nước ở phần bên dưới
của thân máy ra ngoài.
(Nhẹ nhàng nâng lên và sau đó kéo
ra ngoài.)
Fix the main unit with the
tapping screws (ø3.8x20 mm)
supplied in the accessory.
Gắn thân máy bằng vít tự cắt ren
(ø3,8x20 mm) được cung cấp kèm
theo phụ kiện.
Install the water tray unit back
into the main unit.
Lắp bộ khay nước vào lại thân máy.
<T09BC>
Remove the power cover.
Tháo nắp nguồn.
Fix the main unit with the tapping screws
(ø3.8x20 mm) supplied in the accessory.
Gắn thân máy bằng vít tự cắt ren (ø3,8x20 mm)
được cung cấp kèm theo phụ kiện.
Attach the power cover back to the main unit.
Gắn nắp nguồn vào lại thân máy.
Main Unit
Thân máy
Fixation board
Bảng cố định
Fixation plate
Đĩa cố định
Hook of the
fixation board
Móc trên bảng
cố định
Lift it up slightly, and then pull it out.
Nhẹ nhàng nâng lên và sau đó kéo ra ngoài.
Main unit fixing screw hole
Lỗ vít gắn thân máy chính
Main unit fixing
screw hole
Lỗ vít gắn thân máy
10
HOW TO INSTALL
CÁCH LẮP ĐẶT
6.Insert the power plug into the socket
Gắn phích cắm điện nguồn vào ổ điện.
WARNING
CẢNH BÁO
Be sure to use a separate 220V/15A socket. Otherwise, a fire
may be caused.
Bảo đảm sử dụng ổ cắm điện 220V/15A. Nếu không có thể gây hoả
hoạn.
SETTING BEFORE USE
CÀI ĐẶT TRƯỚC KHI SỬ DỤNG
1.Set the power switch
Cài đặt tắc nguồn
Remove the power cover
Tháo nắp nguồn.
Press the power to [ON].
The power light is ON.
Nhấn nút nguồn sang [ON].
Đèn nguồn BẬT.
Attach the power cover back to main unit.
Gắn nắp nguồn trở lại thân máy.
Precautions Biện pháp an toàn
When the main unit fails or functions abnormal,
the check light is ON or flashes.
Khi máy không hoạt động hoặc vận hành bất thường,
đèn kiểm tra đang BẬT hoặc nhấp nháy.
Power cover
Nắp nguồn
Check light
Đèn kiểm tra
CHECK
KIỂM TRA
POWER
NGUỒN
(OFF)
(TẮT)
(ON)
(BẬT)
Power light
Đèn nguồn
Power switch
Công tắc nguồn
(ON)
(BẬT)
(OFF)
(TẮT)
Power cover
Nắp nguồn
Power plug
Phích cắm điện
Normal
Bình thường
CHECK
KIỂM TRA
POWER
NGUỒN
(OFF)
(TẮT)
(ON)
BẬT
Abnormal
Không bình thường
(ON or flash)
(BẬT hoặc chớp)
CHECK
KIỂM TRA
POWER
NGUỒN
(ON)
BẬT
Andere Handbücher für T09AC
1
Dieses Handbuch passt für folgende Modelle
1
Inhaltsverzeichnis
Andere KDK Trockner Handbücher
Beliebte Trockner Handbücher anderer Marken
Indesit
Indesit IDV 75 Bedienungsanleitung
Infiniton
Infiniton SD-DG85C Bedienungsanleitung
BOMANN
BOMANN WT 5019 Bedienungsanleitung
Alliance Laundry Systems
Alliance Laundry Systems TMB795C Bedienungsanleitung
Asko
Asko T793C Bedienungsanleitung
Kenmore
Kenmore 8041 - 5.8 cu. Ft. Capacity Electric Dryer Bedienungsanleitung
