KERN TABP-A02-A Bedienungsanleitung

KERN & Sohn GmbH

Ziegelei 1

D-72336 Balingen

E-Mail: [email protected]

Tel: +49-[0]7433- 9933-0

Fax: +49-[0]7433-9933-149

Internet: www.kern-sohn.com

Installationsanleitung

Installation Instructions

Notice d'installation

KERN TABP-A02-A

Version 1.0

2022-05

TABP-A02-BA-def-2210

Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals

Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals

Further language versions you will find online under www.kern-sohn.com/manuals

Trovate altre versioni di lingue online in www.kern-sohn.com/manuals

Inne wersje językowe znajdą Państwo na stronie www.kern-sohn.com/manuals

Други езикови версии ще намерите в сайта www.kern-sohn.com/manuals

Jiné jazykové verze najdete na stránkách www.kern-sohn.com/manuals

Flere sprogudgaver findes på websiden www.kern-sohn.com/manuals

FIN

Muut kieliversiot löytyvät osoitteesta www.kern-sohn.com/manuals

Bijkomende taalversies vindt u online op www.kern-sohn.com/manuals

Encontram-se online mais versões de línguas em www.kern-sohn.com/manuals

Inne wersje językowe znajdą Państwo na stronie www.kern-sohn.com/manuals

Övriga språkversioner finns här: www.kern-sohn.com/manuals

TABP-A02-BA-d-2210 2

KERN ABP

Version 1.0 2022-05

Installationsanleitung

Interner Windschutz

Inhaltsverzeichnis

1Einleitung ....................................................................................................... 3

2Technische Daten.......................................................................................... 3

3Montage des internen Windschutzes........................................................... 4

4Wartung, Instandhaltung, Entsorgung......................................................... 7

3 TABP-A02-BA-d-2210

1 Einleitung

Der interne Windschutz ist passend für alle KERN ABP Analysenwaagen.

Durch die Montage der inneren Windschutzplatte wird das Volumen des Wägeraums

begrenzt, dadurch werden die Auswirkungen der Konvektion innerhalb des Wäge-

raums auf die Wägewerte der Waage verringert, was die Reaktionsfähigkeit und Sta-

bilität verbessert.

2 Technische Daten

KERN

ABP-A02

Artikelnummer / Typ

TABP-A02-A

Auspacken und Prüfen

Gerät und Zubehör aus der Verpackung nehmen, Verpackungsmaterial entfernen.

Überprüfen, ob alle Teile des Lieferumfangs vorhanden und unbeschädigt sind.

Lieferumfang

Pos.

Bezeichnung

Windschutzplatte [1]

Träger [4]

Schrauben [2]

Zentrierring [1]

TABP-A02-BA-d-2210 4

3 Montage des internen Windschutzes

①Befestigen Sie die Träger mit den Gewindestiften an der inneren Windschutzplatte.

Im Lieferumfang sind zwei Arten von Trägern enthalten (108 mm und 148 mm).

Wählen Sie die Länge entsprechend Ihrer Arbeitsumgebung.

Die Montage der innere Windschutzplatte ist von beiden Seiten möglich.

②Lassen Sie die Windschutzplatte und den Zentrierring sich an die Umgebungs-

temperatur der Waage anpassen.

③Montage 0,01mg Modelle:

Entfernen Sie das Schutzblech, Wägeplatte, Träger Wägeplatte und den Wind-

schutz. Bewahren Sie die entnommenen Teile auf.

Windschutzplatte

Schrauben

Träger

Wägeplatte

Träger Wägeplatte

Winschutz

5 TABP-A02-BA-d-2210

④Montieren Sie den im Lieferumfang enthaltenen Zentrierring. Anschließend mon-

tieren Sie wieder den Träger der Wägeplatte und die Wägeplatte.

⑤Setzen Sie die Windschutzplatte in der richtigen Ausrichtung in den Windschutz ein.

Wenn ein Ionisierer installiert ist, achten Sie darauf, die Windschutzplatte

beim Einbau nicht zu beschädigen

⑥Montieren Sie die Windschutzplatte, indem Sie leicht auf den Gummistreifen drü-

cken, so dass das Gummi die vordere Glasscheibe des Windschutzes berührt.

⑦Warten Sie nach der Installation bei eingeschalteter Stromversorgung mindestens

60 Minuten, bis sich die Temperatur stabilisiert hat, bevor Sie mit den Messungen

beginnen.

Wägeplatte

Träger Wägeplatte

Zentrierring

Hier leicht drücken.

TABP-A02-BA-d-2210 6

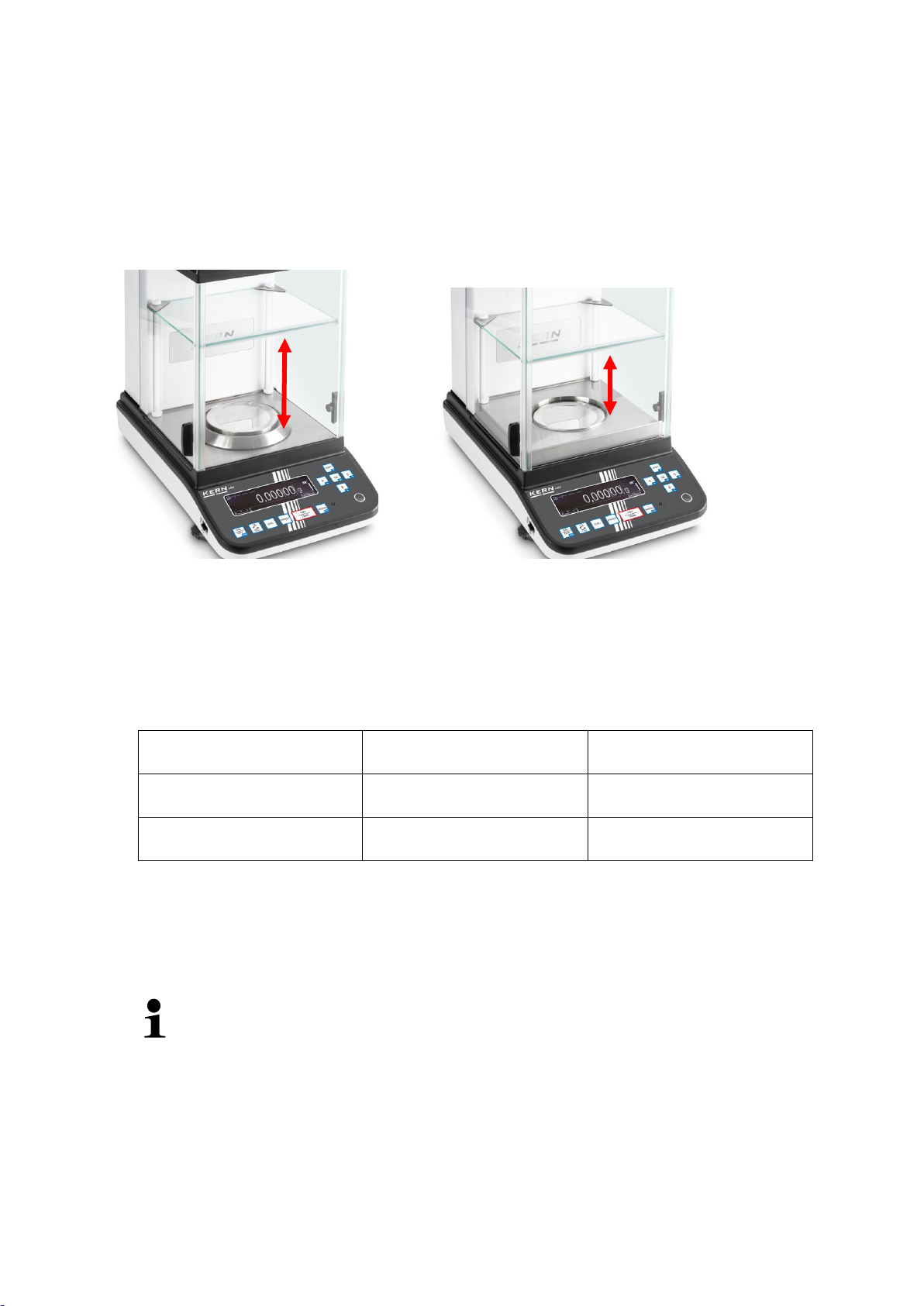

Im Lieferumfang sind zwei Arten von Trägern enthalten (108 mm und 148 mm).

Wenn Sie eine Waage der Serie ABP (Ablesbarkeit 0,1mg) ohne Schutzblech ver-

wenden, dann verwenden Sie die 148 mm Träger. Wenn Sie eine ABP Waage mit ei-

ner Ablesbarkeit von 0,01 mg mit dem Schutzblech verwenden, dann verwenden Sie

die 108 mm Träger.

Höhe von der Waagschale bis zum inneren Windschutzblech und die Durchführbar-

keit der Installation

Bei Verwendung des

Zentrierringes

Wenn der Zentrierring

nicht verwendet, wird

Lange Träger

einbaubar / 140mm

(Abb.1)

Nicht installierbar (*)

Kurze Träger

einbaubar / 100mm

einbaubar / 120mm

(Abb. 2)

* Sie stoßen an den Türrahmen und sind daher nicht einbaubar.

Achtung

Bevor Sie die Waage reparieren oder bewegen, müssen Sie die Waag-

schale, den Schalenträger, die Abschirmplatte, das Abschirmgehäuse und

die Windschutzplatte entfernen, um Schäden zu vermeiden.

Abb.1

Interner Windschutz mit

langen Trägern.

Abb.2

Interner Windschutz mit kurzen

Trägern & Schutzblech.

7 TABP-A02-BA-d-2210

4 Wartung, Instandhaltung, Entsorgung

Reinigen

Vor allen Wartungs-, Reinigungs- und Reparaturarbeiten das Gerät von

der Betriebsspannung trennen.

Abb. 1: Windschutzplatte reinigen

1. Glasplatte

Diese kann wie nachfolgend beschrieben entfernt und mit einem

handelsüblichen Glasreiniger gereinigt werden.

Glasplatte sorgfältig behandeln.

Achtung: Bruchgefahr

Gefährdung durch Schnittverletzungen.

Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa-

lem oder regionalem Recht des Benutzerortes durchzuführen.

TABP-A02-BA-e-2210 2

KERN ABP

Version 1.0 2022-05

Installation Instructions

Internal Windshield

Contents

1Introduction.................................................................................................... 3

2Technical data................................................................................................ 3

3Assembly of the internal windshield............................................................ 4

4Servicing, maintenance, disposal ................................................................ 7

3 TABP-A02-BA-e-2210

1 Introduction

The internal windshield is suitable for all KERN ABP analytical balances.

Due to the assembly of the inner windshield plate the volume of the weighing space

is limited, by the way the convection effects inside the weighing space on the

weighing values of the balance are reduced, which improves the reaction ability and

the stability.

2 Technical data

KERN

ABP-A02

Item no./ Type

TABP-A02-A

Unpacking and checking

Remove device and accessories from packaging, remove packaging material. Check

if that there has been no damage and that all items of delivery scope are present.

Scope of delivery

Pos.

Designation

Windshield plate [1]

Carrier [4]

Screws [2]

Centering ring [1]
