Kessel EasyClean free Programmierhandbuch
ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG
Fettabscheider EasyClean free Basic
Standard + Direct in NS 2, 4, 7, 10
zur Aufstellung in frostfreien Räumen
Stand 2019/08 Sach-Nr. 010-296
oInstallation oInbetriebnahme oEinweisung
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift Datum Ort
Leichte Einbringung
Einfach bedienbar
entspricht DIN EN 1825-1
Produktvorteile
Stempel Fachbetrieb
Technische Änderungen vorbehalten
D Seite 1
GB Page 16
F Page 30
I Pagina 44
NL Pagina 58
PL Strona 73
3 /882019/08 010-296
1 Einleitung 4
1.1 Produktbeschreibung, allgemein .................................................................................................................................................... 4
1.2 Anlagentypen..................................................................................................................................................................................................4
1.3 Allgemeine Hinweise zu dieser Betriebs- und Wartungsanleitung...................................................................... 5
1.4 Baugruppen und Funktionsmerkmale......................................................................................................................................... 5
2 Sicherheit 6
2.1 Bestimmungsgemäße Verwendung ............................................................................................................................................. 6
2.3 Organisatorische Sicherheits-Maßnahmen............................................................................................................................6
2.4 Produktspezifische Sicherheitshinweise................................................................................................................................... 7
3 Montage 7
3.1 Empfehlungen zum Aufstellort / Betrieb................................................................................................................................... 7
3.2 Fettabscheideanlage aufstellen / montieren......................................................................................................................... 8
3.3 Zu- und Auslauf anschließen.............................................................................................................................................................. 8
3.4 Direktentsorgungsrohr montieren ................................................................................................................................................9
4 Betrieb / Entsorgung 10
4.1 Entleerung Anlagentyp Standard....................................................................................................................................................11
4.2 Entleerung Anlagentyp Direct ...........................................................................................................................................................11
5 Technische Daten 12
5.1 Drehmomente................................................................................................................................................................................................. 12
5.2 Voraussetzungen / Berechnungsgrundlagen.......................................................................................................................12
5.3 Maßzeichnung und Gewichtstabelle............................................................................................................................................13
6 Wartung 14
6.1 Wartungsintervalle...................................................................................................................................................................................... 14
6.2 Hilfe bei Störungen.....................................................................................................................................................................................14
6.3 Fettabscheider reinigen..........................................................................................................................................................................14
7 Anlagenpass / Werksabnahme 15
Einleitung
4 / 88 2019/08
010-296
1 Einleitung
Liebe Kundin, lieber Kunde,
als Premiumhersteller von innovativen Produkten für die Entwässerungstechnik bietet KESSEL ganzheitliche
Systemlösungen und kundenorientierten Service. Dabei stellen wir höchste Qualitätsstandards und setzen konsequent
auf Nachhaltigkeit - nicht nur bei der Herstellung unserer Produkte, sondern auch im Hinblick auf den langfristigen
Betrieb setzen wir uns dafür ein, dass Sie und Ihr Eigentum dauerhaft geschützt sind.
Ihre KESSEL AG
Bahnhofstraße 31
85101 Lenting, Deutschland
Bei technischen Fragestellungen helfen Ihnen gerne unsere qualifizierten Servicepartner vor Ort weiter. Ihren
Ansprechpartner finden Sie unter: www.kessel.de/kundendienst
Bei Bedarf unterstützt unser Werkskundendienst mit Dienstleistungen wie Inbetriebnahme, Wartung oder
Generalinspektion in der gesamten DACH-Region, andere Länder auf Anfrage.
Informationen zur Abwicklung und Bestellung finden Sie unter: http://www.kessel.de/service/kundenservice.html
1.1 Produktbeschreibung, allgemein
Die Fettabscheideanlage ist gemäß DIN EN 1825 konzipiert. Das Abscheidegut kann jederzeit und bei laufendem Betrieb
abgesaugt werden.
1.2 Anlagentypen
Die Fettabscheideanlage wird in diesen Ausführungen hergestellt:
• Standard (ohne Direktentsorgungsrohr)
• Direct (mit Direktentsorgungsrohr)
• Schauglas (optional)
• Fülleinrichtung (optional)
Die Anlage wird als links- oder rechtsseitige Variante ausgeliefert. Entsprechend ist die Bedienseite dem Anwender
zugewandt. Die Fließrichtung kann nach dem Aufstellen der Anlage nicht mehr verändert werden.
Einleitung
5 /882019/08 010-296
Direct
Standard
5
4
14
3
1
6
2
1.3 Allgemeine Hinweise zu dieser Betriebs- und Wartungsanleitung
Verwendete Symbole und Legenden
<1> Hinweis im Text auf eine Legendennummer in einer Abbildung
[2] Bezug auf eine Abbildung
• Arbeitsschritt
3. Arbeitsschritt in nummerierter Reihenfolge
– Aufzählung
Kursiv Kursive Schriftdarstellung: Bezug zu einem Abschnitt / Punkt im Steuerungs-Menü
VORSICHT: Warnt vor einer Gefährdung von Personen und Material. Eine Missachtung der mit
diesem Symbol gekennzeichneten Hinweise kann schwere Verletzungen und Materialschäden zur
Folge haben.
Hinweis: Technische Hinweise, die besonders beachtet werden müssen.

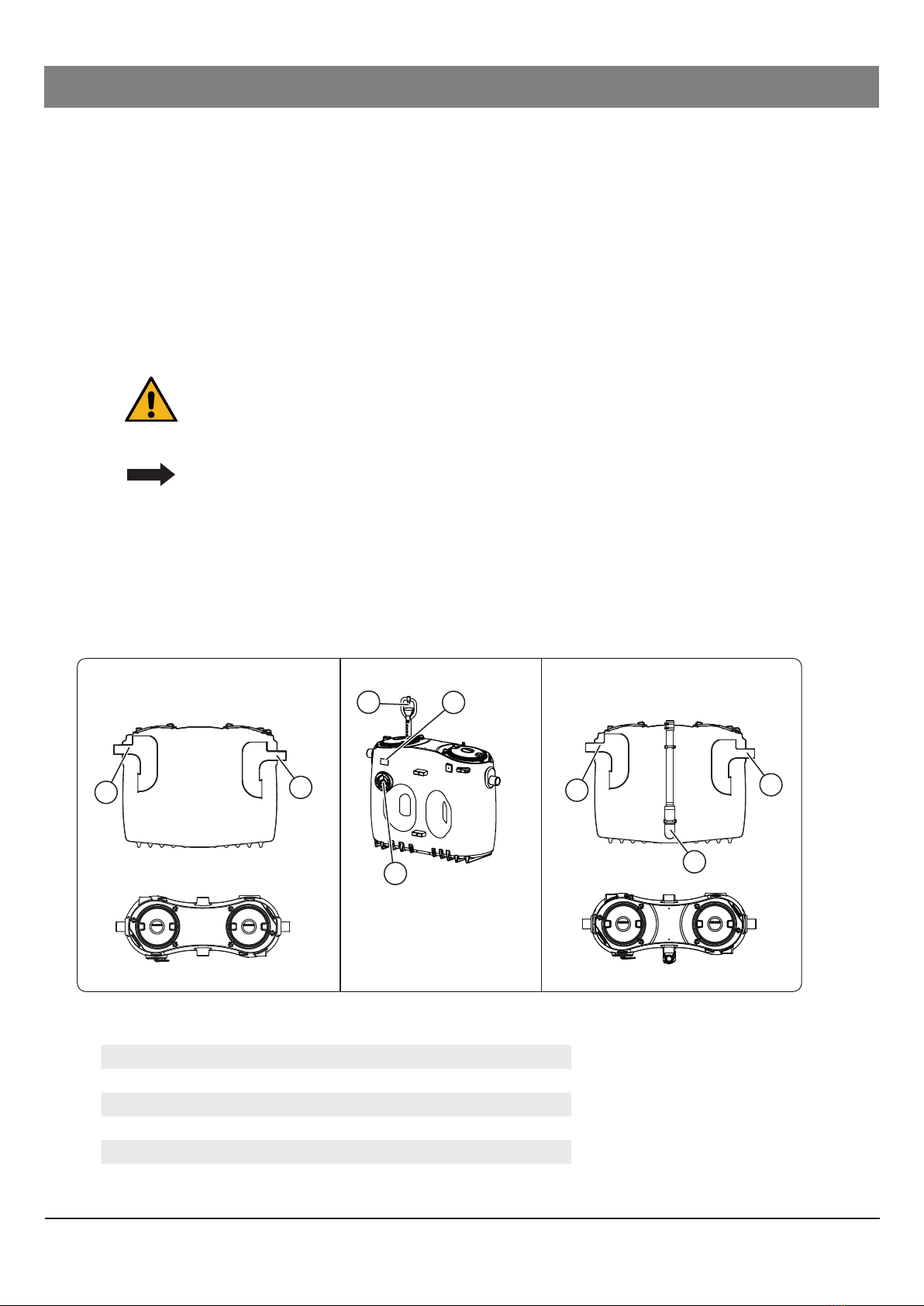

1.4 Baugruppen und Funktionsmerkmale
Abbildung zeigt Anlagentypen Standard und Direct
1Zulauf
2 Fülleinrichtung (optional)
3 Typenschild
4Auslauf
5 Direktentsorgungsrohr
6 Schauglas (optional)
Abb. [1]
Sicherheit
6 / 88 2019/08
010-296
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Die Fettabscheideanlage ist ausschließlich dafür vorgesehen, das Abwasser von Abscheidegut und Fett zu befreien.
Ein Einsatz der Anlage in explosionsgefährdeter Umgebung ist unzulässig.
Alle nicht durch eine ausdrückliche und schriftliche Freigabe des Herstellers erfolgten
– Um- oder Anbauten
– Verwendungen von nicht originalen Ersatzteilen
– Reparaturen durch nicht vom Hersteller autorisierte Betriebe oder Personen
können zum Verlust der Gewährleistung führen.
Nachträgliche Erweiterungen von KESSEL-Fettabscheideanlagen müssen durch den KESSEL-Werkskundendienst
abgewickelt werden.
2.2 Personal/Qualifikation
Für den Betrieb der Anlage gelten die jeweils gültige Betriebssicherheitsverordnung und die Gefahrstoverordnung oder
nationale Entsprechungen. Der Betreiber ist dazu verpflichtet
eine Gefährdungsbeurteilung zu erstellen,
entsprechende Gefährdungszonen zu ermitteln und auszuweisen,
Sicherheitsunterweisungen durchzuführen,
die Anlage gegen die Benutzung durch Unbefugte zu sichern.
Person* freigegebene Tätigkeiten an KESSEL-Anlagen
Betreiber Sichtprüfung
Sachkundiger
(gemäß
Betriebsanleitung)
Funktionskontrolle,
Inbetriebnahme
Entsorgungsfachbetrieb
Entsorgung,
Reinigung
(innen)
Fachkundiger,
Generalinspekteur
Dichtheitsprüfung,
Anlagenabnahme,
Generalinspektion
* Bedienung und Montage darf nur durch Personen erfolgen, die das 18. Lebensjahr vollendet haben.
2.3 Organisatorische Sicherheits-Maßnahmen
Die Betriebs- und Wartungsanleitung ist stets an der Fettabscheideanlage verfügbar zu halten.
Montage
7 /882019/08 010-296
2.4 Produktspezifische Sicherheitshinweise
2.4.1 Rutschgefahr beim Entleeren der Anlage
Bei Reinigungsarbeiten kann fetthaltige Flüssigkeit und/oder Fett den Boden benetzen. Dadurch besteht Rutschgefahr.
Ausgetretene Flüssigkeit und/oder Fett unmittelbar beseitigen und geeignetes Schuhwerk tragen.
2.4.2 Infektionsgefahr bei Kontakt mit dem Abwasser
Das Abwasser enthält Bakterien. Bei Kontakt mit Schleimhäuten, Augen, Wunden oder bei einer Aufnahme in den
Körper besteht Infektionsgefahr. Mit Abwasser in Berührung gekommene Körperteile sofort reinigen, verunreinigte
Kleidung wechseln. Persönliche Schutzausrüstung tragen.
2.4.3 Sicheres Heben und Transportieren
Um eine Beschädigung des Behälters zu vermeiden, darf das Produkt nur bewegt werden, wenn es auf der
Transportpalette fixiert ist. Der Transport darf nur mittels eines Gabelstaplers erfolgen, der die Transportpalette greift.
Ein Heben an anderen Stellen oder ein Bewegen mittels Kran ist nicht zulässig.
2.4.4 Persönliche Schutzausrüstung tragen
- Schutzkleidung, Schutzhandschuhe
- Schutzbrille, Sicherheitsschuhe
3 Montage
3.1 Empfehlungen zum Aufstellort / Betrieb
– Raum mit guter Belüftung und/oder Ventilation sowie ebener und ausreichend tragfähiger Aufstellfläche.
– Raumtemperatur mindestens 15° C.
– Abgedichteter Bodenbelag mit integrierter Ablaufstelle.
– Warm- und Kaltwasseranschluss
– Raumhöhe mindestens 60 cm höher als die Fettabscheideanlage, damit bei Reinigungsarbeiten die Revisionsdeckel
geönet werden können.
– Freier Arbeitsraum, mindestens 1 m, vor der Fettabscheideanlage.
– Zulauf mit Beruhigungsstrecke von min. 1 m (Gefälle 1:50). Übergang bauseitiges Fallrohr zur Beruhigungsstrecke mit
2x 45°-Bögen ausgestattet.
– Ist die Zulaufleitung länger als 10 m, muss diese separat entlüftet sein.
Montage
8 / 88 2019/08
010-296
3.2 Fettabscheideanlage aufstellen / montieren
Die Fettabscheideanlage hat im befülltem Zustand ein hohes Gewicht. Achten Sie auf einen ausreichend tragfähigen
Untergrund (siehe Kapitel 5.3 auf Seite 13).
• Fettabscheideanlage auf ebener und ausreichend tragfähiger Fläche aufstellen.
Bohrungen für Anbauteile und Rohrleitungen (Anlagenvariante Direct) sind mit einer Sägeglocke anzufertigen.
An Stellen, an denen Durchgangsdichtungen vorgesehen sind, dürfen die Bohrkanten nicht entgratet werden. Wir
empfehlen die Verwendung der KESSEL-Sägeglocke Art. Nr. 500101 (Ø 121mm). Die beiliegende Anleitung ist zu
beachten.
Drehmomente für die Schraubverbindungen sind im Kapitel 5.1 gelistet. Sicherstellen, dass diese entsprechend
berücksichtigt werden.

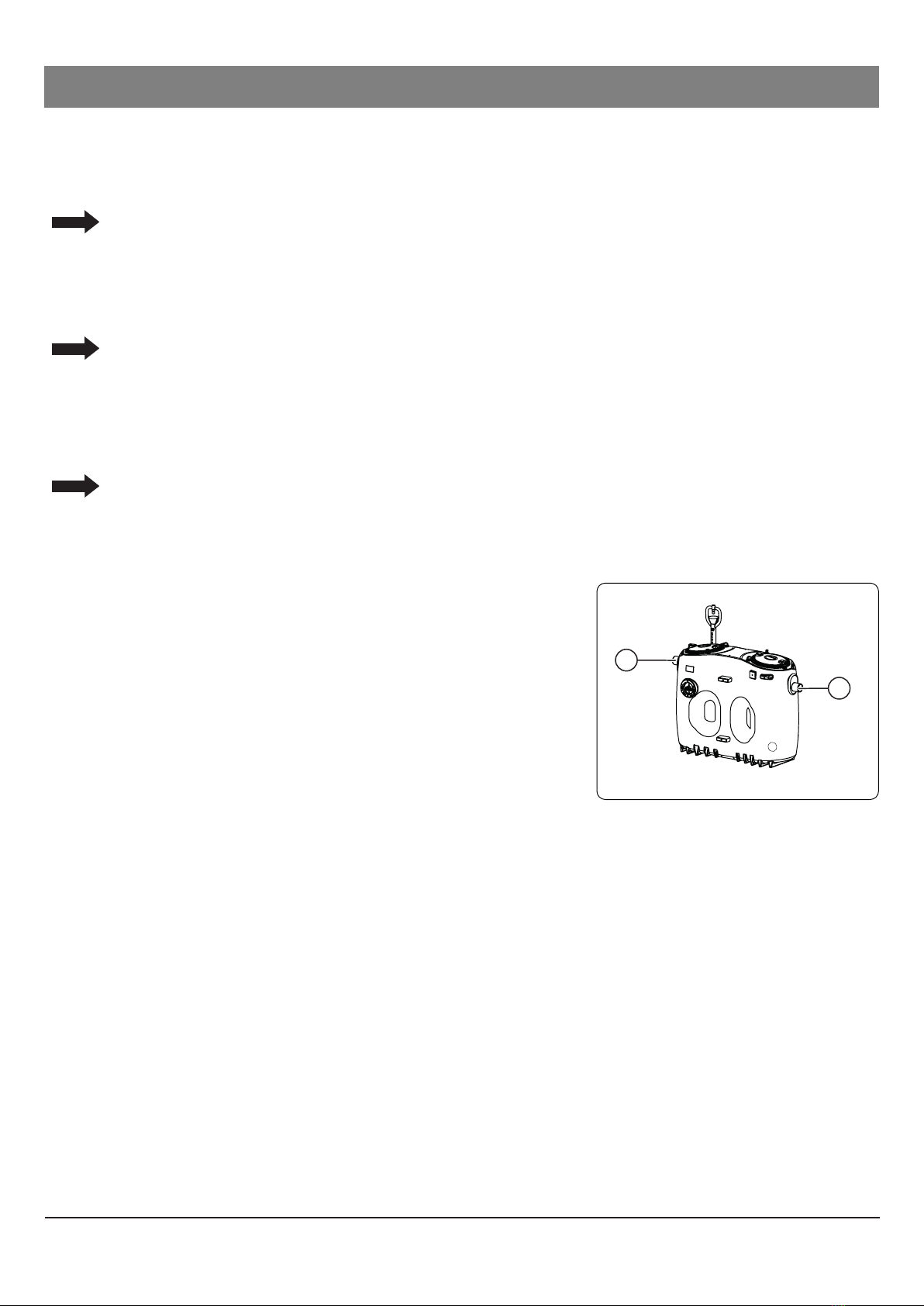

3.3 Zu- und Auslauf anschließen
• Rohrleitungsanschlüsse zur Hausinstallation an Zulauf <1> und
Auslauf<2> herstellen. 1
2
Abb. [2]
Montage
9 /882019/08 010-296

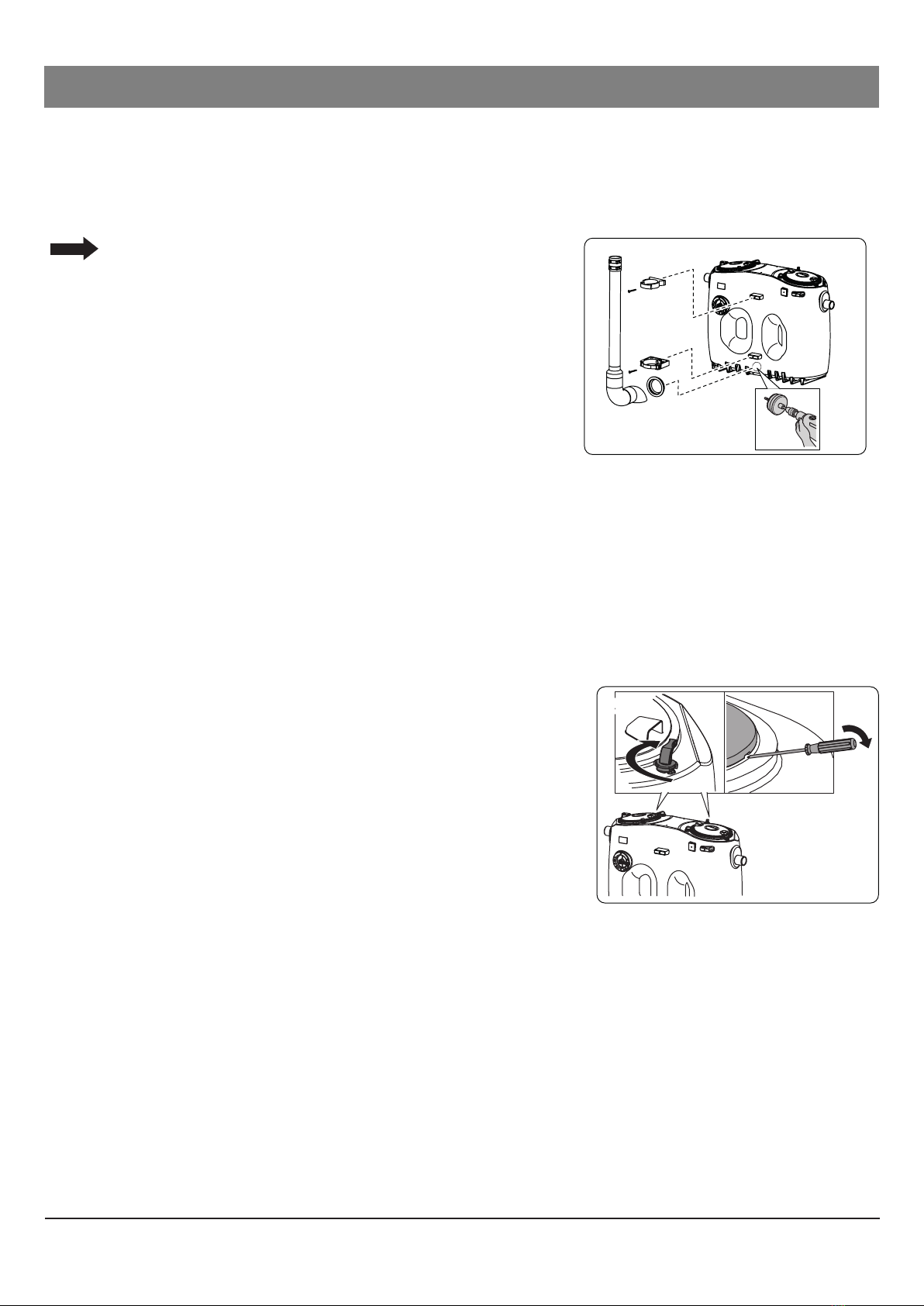

3.4 Direktentsorgungsrohr montieren
Nur bei Umrüstung auf den Anlagentyp Direct
Zur optimalen Abdichtung die Bohrkanten nicht entgraten.
• Befestigungsschellen an den Aufnahmen am Anlagenbehälter
festschrauben .
• Bohrung in der Anbohrfläche erstellen (Sägeglocke, Ø 121mm) .
• Durchgangsdichtungin das Bohrloch einsetzen.
• Direktentsorgungsrohr in die Durchgangsdichtung hineinstecken und
an den Befestigungsschellen montieren.
• Gewebeschlauch mit 2 Rohrschellen und 10 Nm Drehmoment
auf PE-Rohr DN 70 mit Spiegelwulst verbinden.
Falls an ein Stahlrohr angeschlossen wird, längskraftschlüssige
Verbindung sicherstellen.
3.5 Erstbefüllung und Dichtheitsprüfung
• Dichtheitsprüfung durchführen, dazu:
• Beide Revisionsdeckel önen. Bei schwergängigem Revisionsdeckel,
flachen Schraubendreher an Nut ansetzen und aufhebeln.
• Sicherstellen, dass sich keine Fremdstoe oder Verunreinigungen im
Fettabscheider befinden.
• Auslauf und Zulauf mit geeigneten Mitteln verschließen.
• Fettabscheideanlage vollständig mit Wasser befüllen und sicherstellen,
dass keine Undichtigkeiten vorliegen.
• Funktionstüchtigkeit von Auslauf und Zulauf wieder herstellen.
Die Betriebsbereitschaft ist hergestellt.
Abb. [3]
3x3x
Abb. [4]
Betrieb / Entsorgung
10 / 88 2019/08
010-296
4 Betrieb / Entsorgung

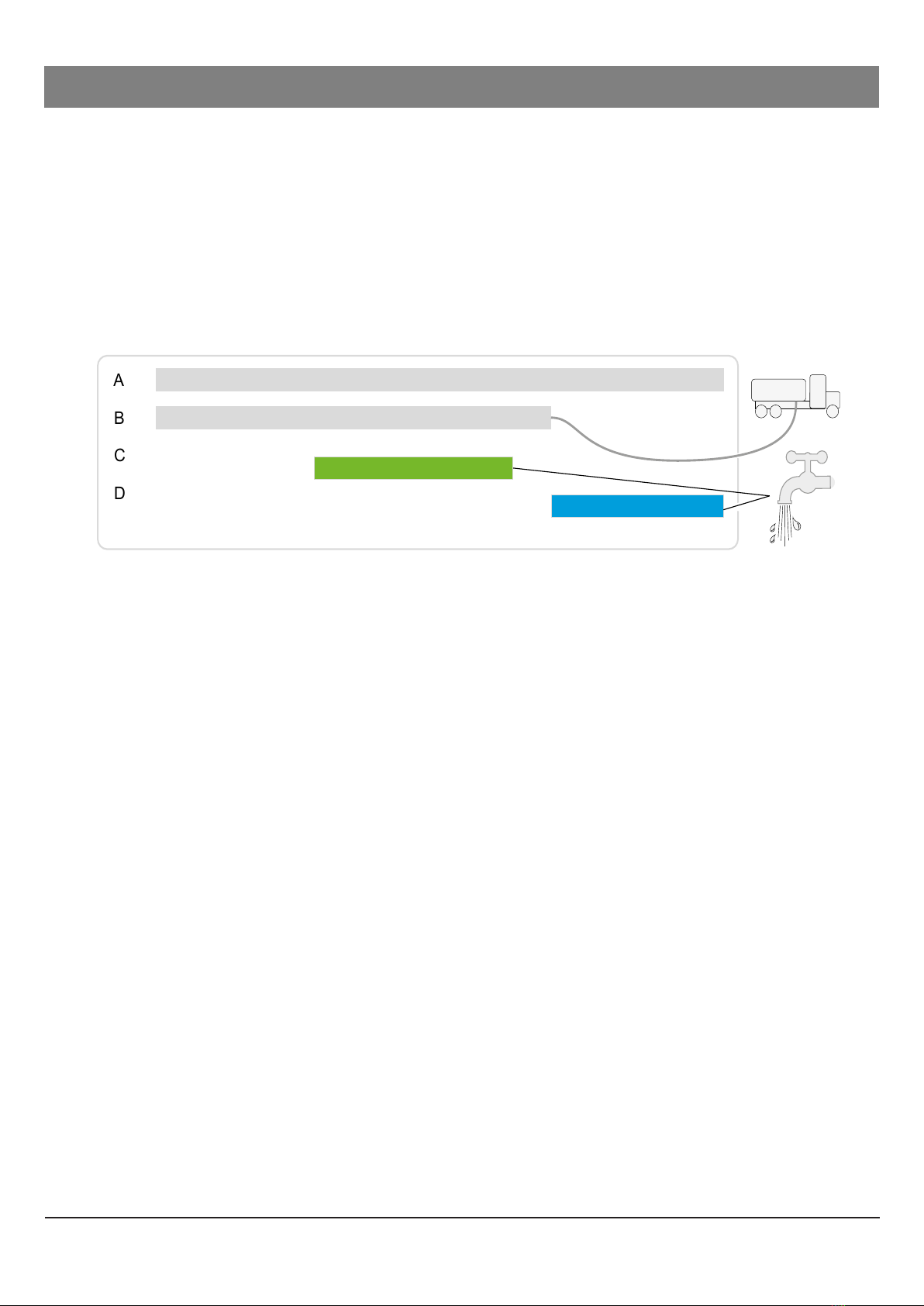

Schema Entsorgungsprozess / Entsorgungszyklus (DIN EN 1825)
A Entsorgungszeitraum
B Entsorgungsfahrzeug saugt ab
C Behälter-Innenraum mit Wasserschlauch reinigen
DMit Frischwasser befüllen bis Auslaufunterkante
A
B
D
C
Abb. [5]
