Kinedo Modulo DES1431ADG-1 Bedienungsanleitung

Attention aux étapes :

P. 4 - 12

1/2

Achtung vor den Schritten :

 Montageanleitung

 Montage-instructies

 Istruzioni di montaggio

Aandacht voor de stappen :

 Notice de montage

 Manual de instalación

 Installation instructions

Attenzione ai passi :

Atención a los pasos :

Check installation steps :

DES1431ADG-1

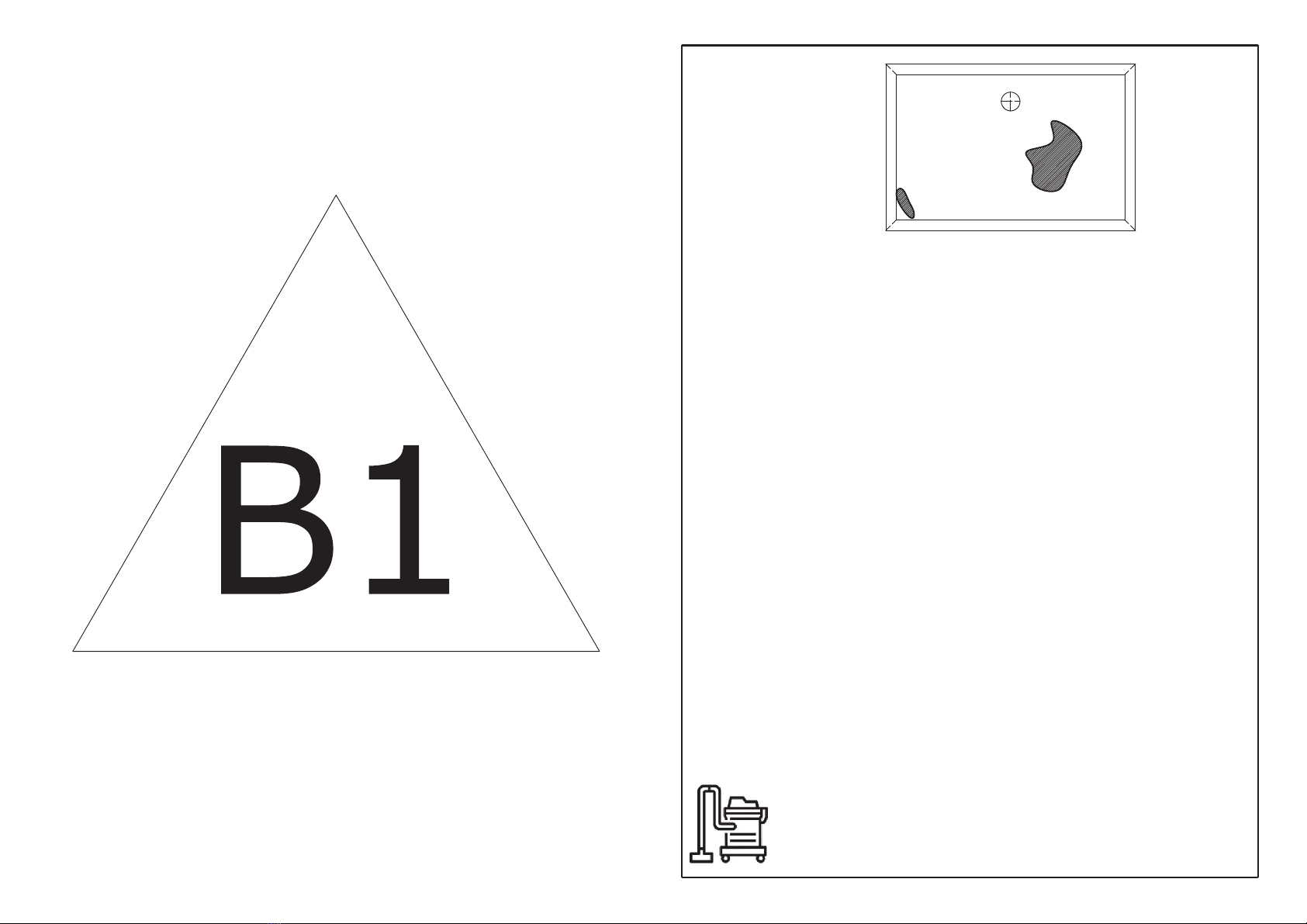

fAspirer le dessous de votre sol avant la pose

gVacuum the bottom of the floor before installation

eAspirar la parte inferior de su suelo antes de instalarlo

iAspirare la parte sottostante del pavimento prima dell'installazione

Saugen Sie den Boden des Bodens vor der Installation ab

Stofzuig de bodem van de vloer voor de installatie

fD’éventuelles irrégularités de surface sur le dessous de votre sol

n’empêchent pas une installation conforme aux préconisations de pose.

La colle (polyuréthane ou MS polymère) comblera facilement ces manques lors

du collage.

gAny surface irregularities on the underside of the floor have no influence on

the installation according to the installation recommendations.

The adhesive (polyurethane or MS polymer) compensates for these

unevenness when bonding the feet off without any problems.

ePosibles irregularidades de la superficie en la parte inferior del suelo no

impida la instalación de acuerdo con las recomendaciones de instalación.

El adhesivo (poliuretano o polímero MS) rellenará fácilmente estos huecos al

pegar los pies.

iEventuali irregolarità della superficie nella parte sotto del pavimento non

impediscono l'installazione in base alle raccomandazioni di montaggio.

La colla (poliuretano o MS polimero) riempirà facilmente queste lacuna quando

si incollano i piedini.

nEventuele onregelmatigheden in de vlakke onderzijde van uw vloer vormen

geen belemmering voor een installatie conform aan de gestelde richtlijnen. De

lijm (polyurethaan of MS-polymeer) vult eventuele openingen makkelijk op

tijdens het lijmen.

dEventuelle Unregelmäßigkeiten der Oberfläche an der Unterseite Ihres

Bodens haben keinen Einfluss auf die Installation gemäß den

Einbauempfehlungen. Der Klebstoff (Polyurethan oder MS-Polymer) gleicht

diese Unebenheiten beim Verkleben problemlos aus.

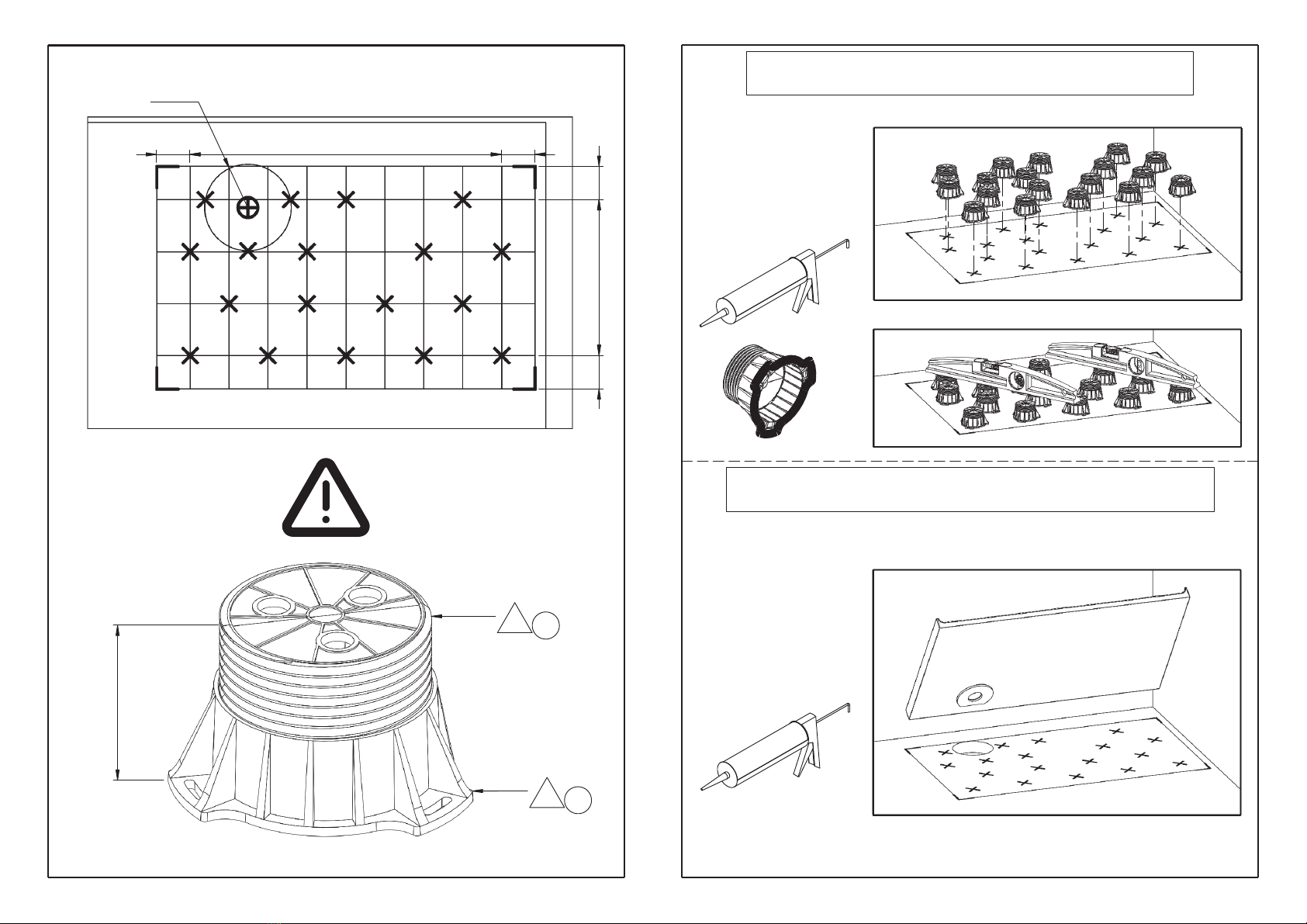

DES1431ADG-1

50 mm

200 à 220mm

DES1431ADG-1

PCB2

B2 PB

80mm mini

150

3 x 233 = 700 150

R195

150 8 x 175 = 1400

150

fPose de sol avec pieds gLaying the floor with adjustable feet

eInstalación del suelo con pies iPosa del pavimento con piedi

nMontage van vloer op poten dInstallation der Boden mit Füßen

fPose de sol sans pieds gLaying the floor without feet

eInstalación del suelo sin pies iPosa del pavimento senza piedi

nMontage van vloer zonder poten dInstallation der Boden ohne Füßen

Pegamento

Adesivo poliuretanico

de poliuretano

Polyurethan-klebstoff

Colle polyuréthane

Polyurethaan kit

Polyurethane adhesive

ePegamento

de poliuretano

iAdesivo poliuretanico

nPolyurethaan kit

dPolyurethan-klebstoff

Colle polyuréthane

gPolyurethane adhesive

DES1431ADG-1

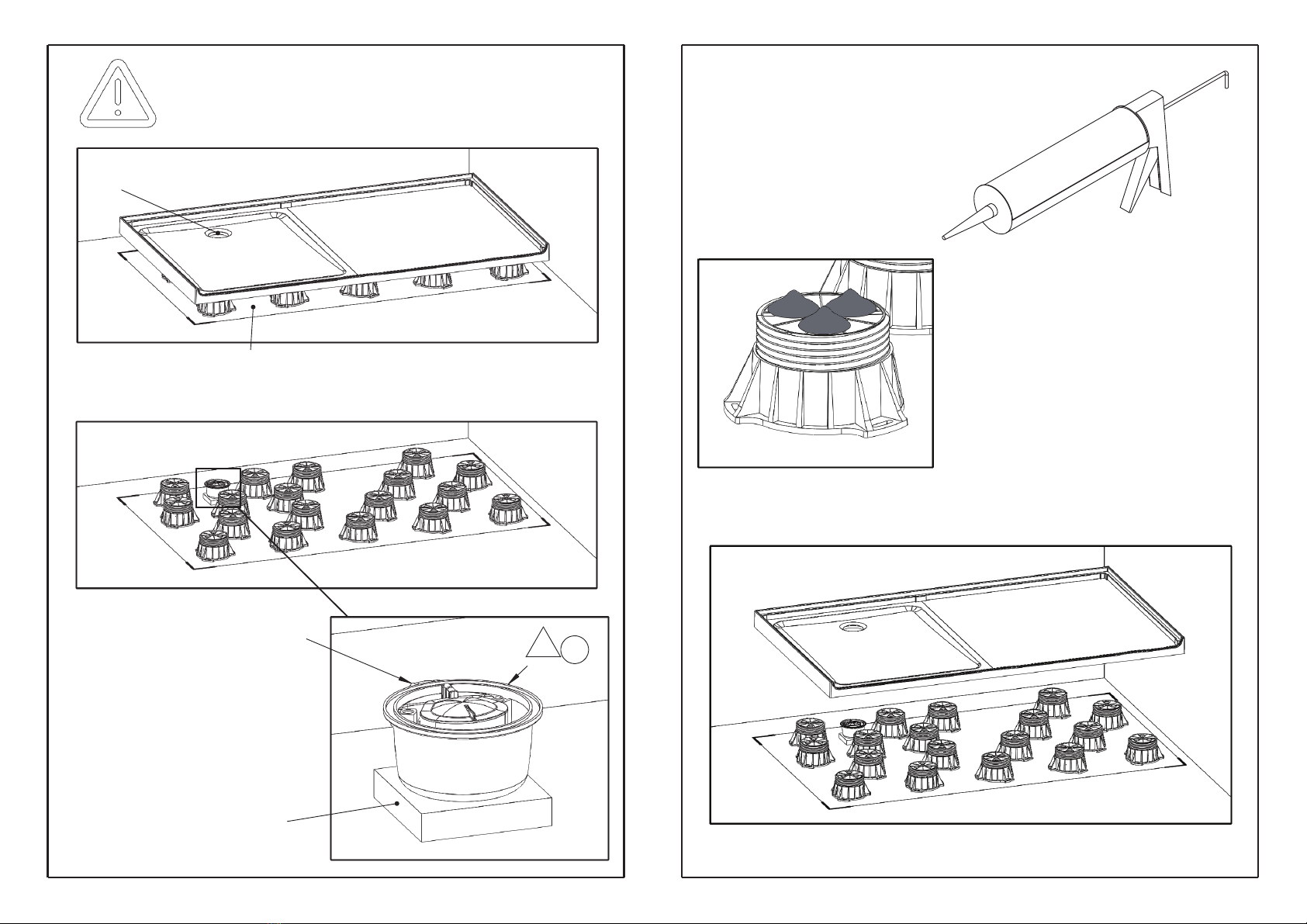

Prüfen, ob alle Füße sind in Kontakt mit den Boden berühen

Controleer of alle voeten in contact staan met de vloer

Controllare che tutti i piedi sono in contatto con il pavimento

Compruebe que todos los pies están en contacto con el suelo

Check that all feet are in contact with the floor

Vérifier que tous les pieds soient bien en contact avec le sol

Das abflussrohr an den ablauf anschließen

Raccorder votre évacuation à la bonde

Connect the waste pipe

QFA2

eConectar el tubo de

evacuación al sumidero

iCollegare il tubo di evacuazione alla piletta

nSluit de afvoer aan op het afvoerputje

fCale en bois si nécessaire

gProvide support if necessary

eSoporte de madera en caso necesario

iSupporto in legno, se necessario

nGebruik eventueel een houten blokje

dGgf. holzklotz vorsehen

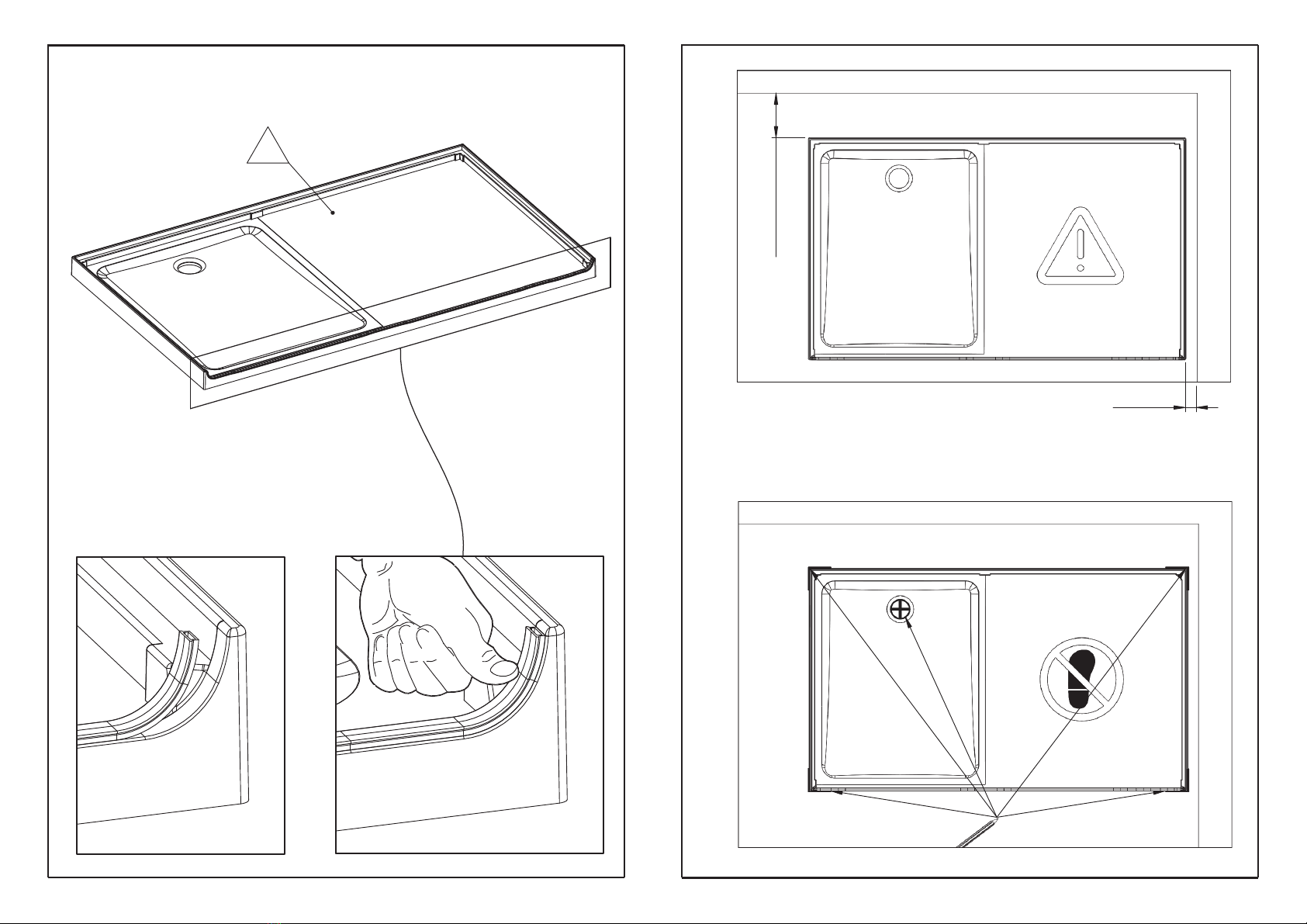

eMarcar la posición del desagüeiTracciare la posizione della piletta

nMarkeer de plaats van de afvoerdPosition des ablaufs anzeichnen

Tracer la position de la bondegMark the position of the waste

fSol rigide et non-humide indispensablegEnsure a solid dry surface

eSuelo rígido y sin humedad imprescindibleiIl suolo deve essere ben asciutto e non umido

nDe ondergrond moet volkomen vlak en droog zijn

dUntergrund muss fest und darf nicht feucht sein

Adesivo poliuretanico

Pegamento de poliuretano

Polyurethane adhesive

Polyurethan-klebstoff

Polyurethaan kit

Colle polyuréthane

DES1431ADG-1

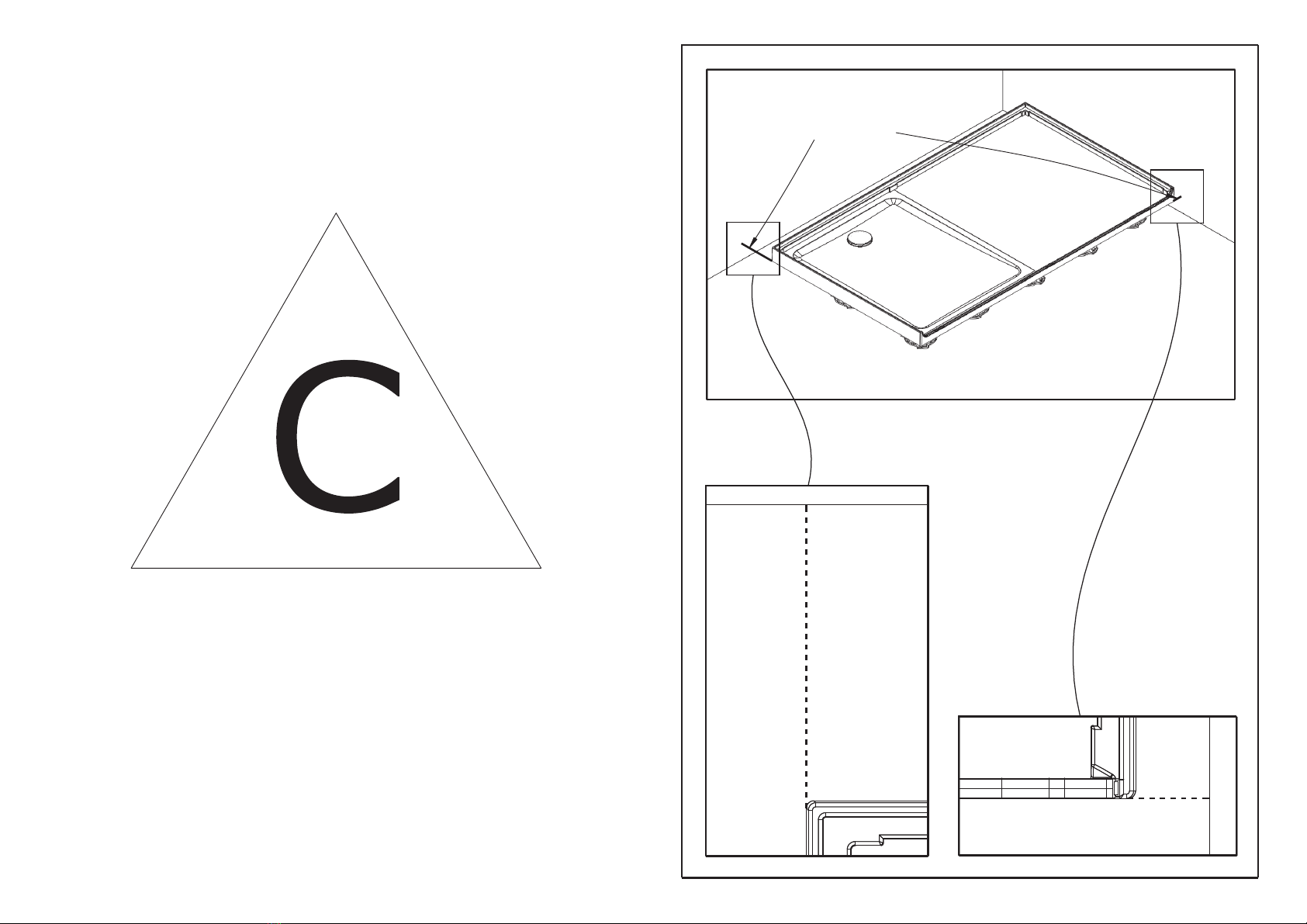

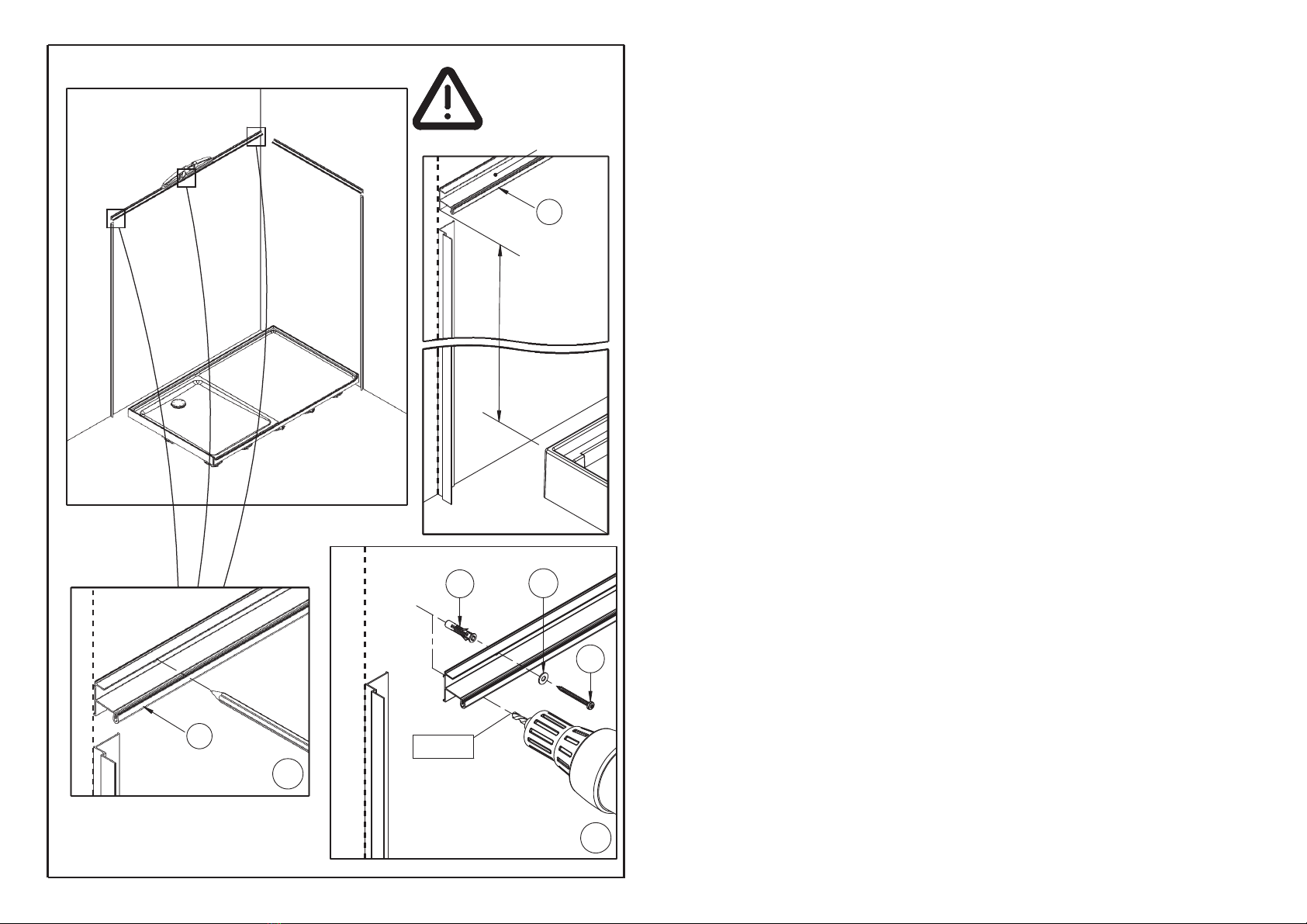

f Tracer g Mark

e Marcar i Tracciare

n Markeer d Zeichnen

DES1431ADG-1

1940mm

Ø 6 mm

1940mm

1000mm

Ø 6 mm

1000mm

1865 mm

DES1431ADG-1

Ø 6 mm

1865 mm

2000mm

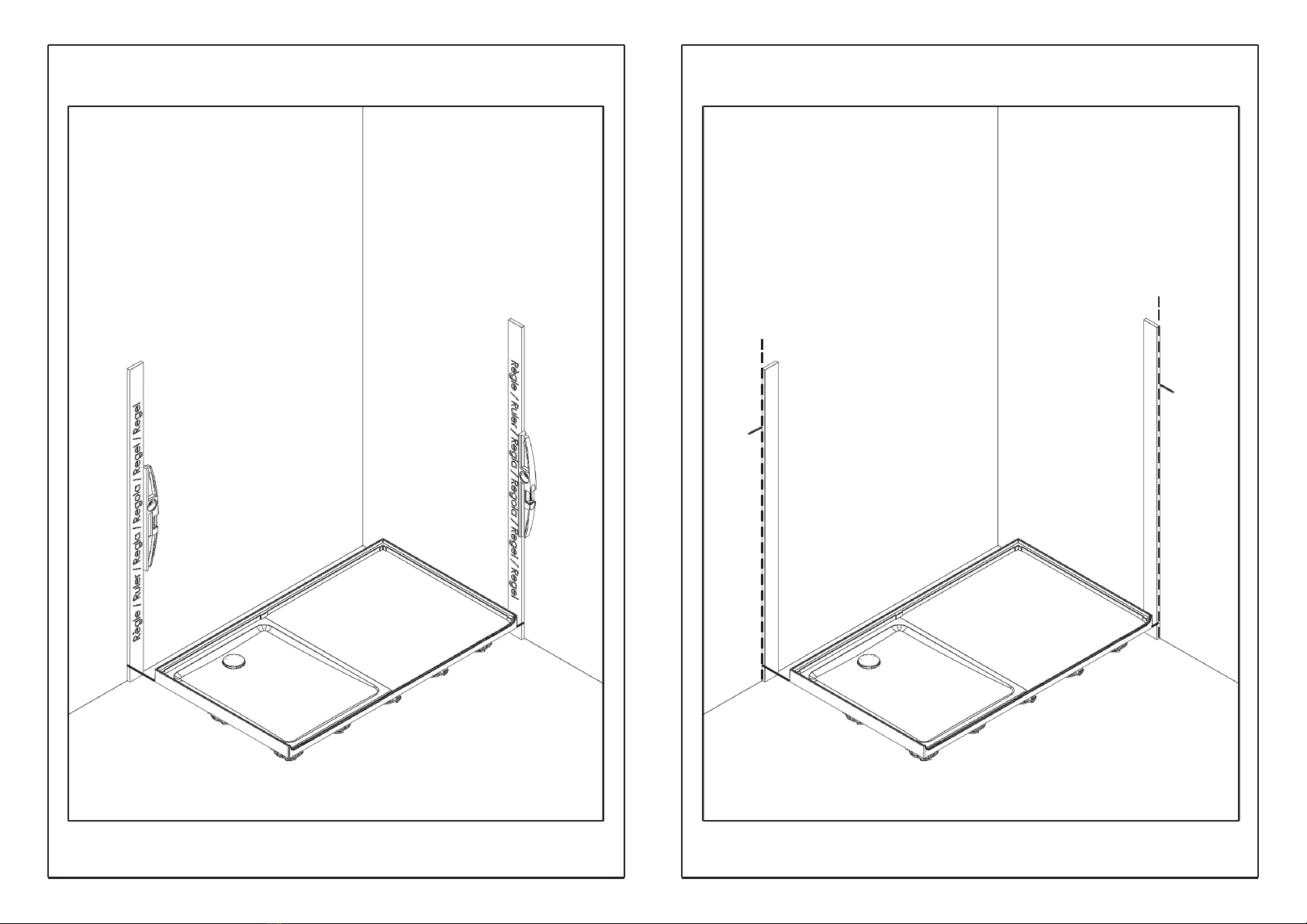

fCouper à longueur

gCut to length

eCortar a la medida

iTaglio a misura

nOp lengte gesneden

dAuf die Länge schneiden

DES1431ADG-1
