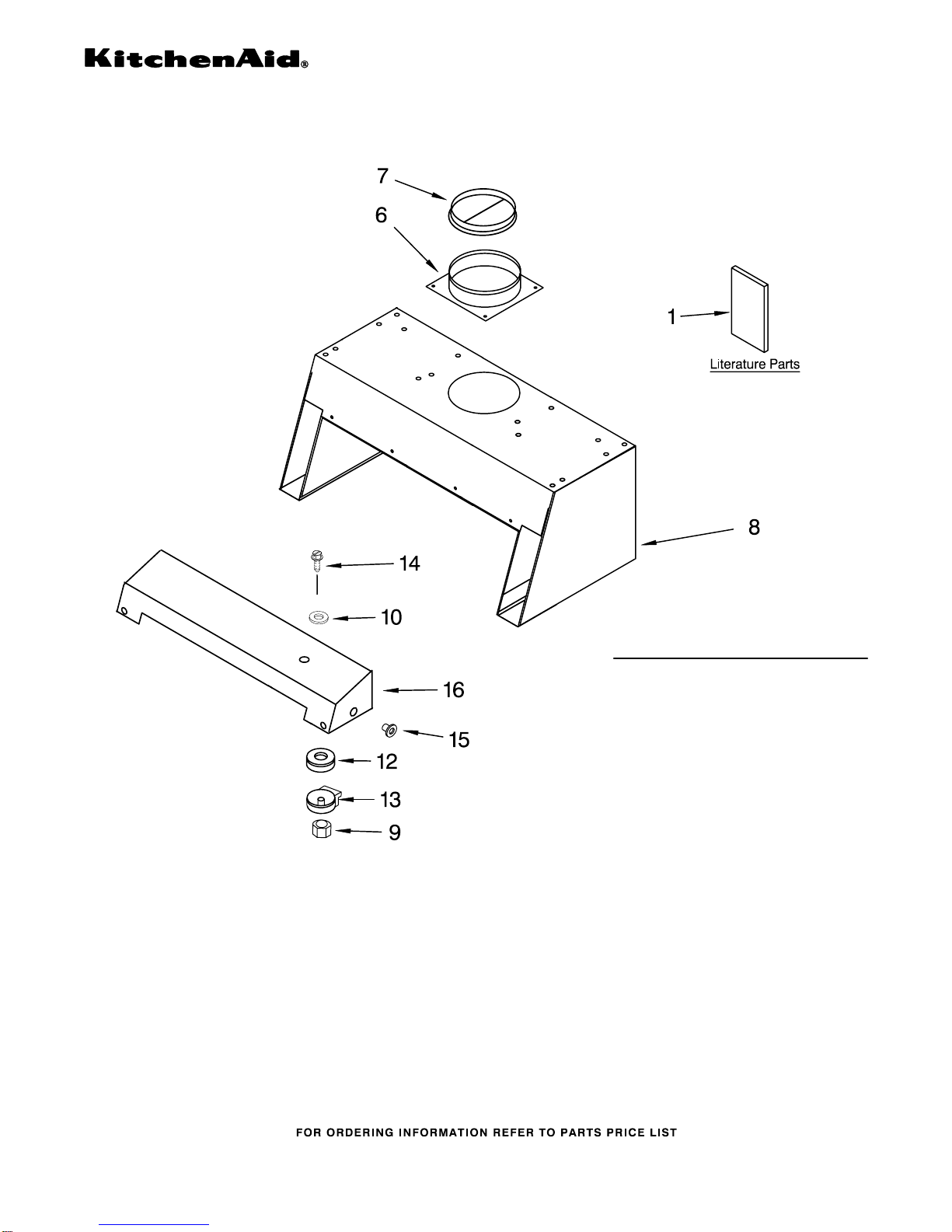

HOOD PARTS

For Model: KHTU105RSS1, KHTU165RSS1

(Stainless) (Stainless)

12−05 Litho in U.S.A. (jac) Part No. 8191119

30" or 36" WALL CANOPY

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

9763380 Instruct, Install

8191019 Wiring Diagram

6 8190560 Damper

7 8190358 Damper, Hood

8 Hood

8190559 30" Model

8191027 36" Model

9 4360156 Nut

10 4360005 Washer

12 8189602 Transformer, 120V

13 8191022 Support

14 8190403 Screw

15 4360062 Relief, Strain (2)

16 8190562 Cover, Wire

VENTILATION PARTS

For Model: KHTU105RSS1, KHTU165RSS1

(Stainless) (Stainless)

8191119

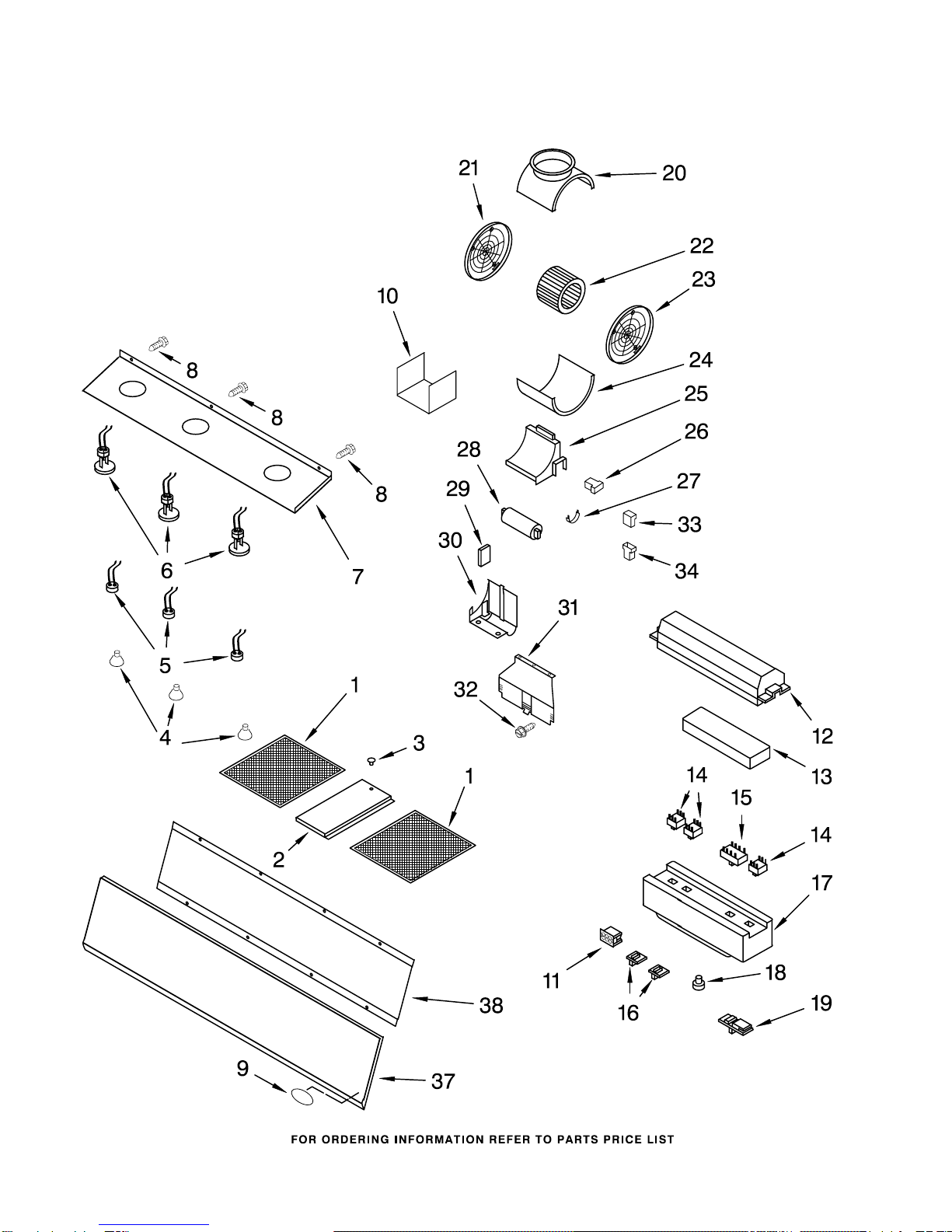

VENTILATION PARTS

For Model: KHTU105RSS1, KHTU165RSS1

(Stainless) (Stainless)

8191119

Illus. Part

No. No. DESCRIPTION

1 8189594 Filter, Grease

2 − 30" Model

3 − 36" Model

2 8190557 Panel, Spacer

(30" Model Only)

3 8190555 Button, Plug

4 8189593 Bulb, Halogen

5 8190542 Holder, Bulb

6 8189854 Support, Bulb

7 Support, Light

8190558 30" Model

8191026 36" Model

8 4360048 Screw (3)

(Hinge Pin)

9 8189616 Nameplate

10 8189614 Cover, Inlet

11 8190381 Connector

12 8190567 Cover, Switch

13 8190566 Support, Switch

14 8189621 Switch, On−Off

15 8189622 Switch, Motor

16 8190563 Button, On/Off

17 8190564 Box, Control

18 4360028 Lens, Indicator

19 8190565 Button, Mtr Speed

20 8190389 Housing, Upper

21 8190388 Support, Motor−SX

22 8190390 Motor, Blower

23 8190391 Support, Motor−DX

24 8190387 Housing, Lower

25 8190392 Cover, Wire

26 8190393 Connector

27 8190386 Cover, Wire

28 8190385 Capacitor

29 8190384 Cover, Box

30 8190383 Cover, Wire

31 8191023 Bracket, Mounting

32 8190582 Screw (2)

33 8190409 Connector, Female

34 8190408 Connector, Male

37 Panel, Bottom

8190553 30" Model

8191024 36" Model

38 Cover, Front

8190554 30" Model

8191025 36" Model

ACCESSORY PARTS

4396565 Filters w/Grate

Ductless Operation
