Klarstein 10028189 Bedienungsanleitung

Zitruspresse orange

10008166 10008167 10008168

10028189

Mobiles Klimagerät

Inhaltsverzeichnis

Technische Daten

Sicherheitshinweise

Artikelnummer 10028189

Stromversorgung 220-250 V 4,5 A ~50Hz

Leistungsaufnahme 1050 W

Abmessungen 350x430x730 mm

Kühlleistung 9000 BTu/h ~2,61 kW

Entfeuchtungsleistung 1,9 Liter pro Stunde

Wirkungsbereich 15-20 m2

Allgemeine Hinweise

• Die Klimaanlage ist nur für die Benutzung in Innenräumen und nicht für andere Anwendungen

geeignet.

• Befolgen Sie die örtlichen Vorschriften für die Netzanschlüsse, wenn Sie die Klimaanlage aufstellen.

Achten Sie darauf, dass sie richtig geerdet ist. Falls Sie Fragen bezüglich der elektrischen Installation

haben, folgen Sie den Anleitungen des Herstellers. Beauftragen Sie einen ausgebildeten Elektriker,

falls notwendig.

• Sorgen Sie dafür, dass der Netzstecker intakt und fest eingesteckt ist, nachdem die Klimaanlage

aufgestellt ist. Verlegen Sie das Stromkabel richtig, um zu verhindern, dass jemand stolpert oder

versehentlich den Stecker zieht.

• Legen Sie keine Gegenstände in die Lufteintritts- oder Luftaustrittsöffnung. Halten Sie die

Lufteintrittsöffnung von Gegenständen frei.

• Wenn die Ablaueitungen montiert sind, stellen Sie sicher, dass die Leitungen richtig angeschlossen

sind und nicht verdreht oder geknickt sind.

• Während Sie die oberen und unteren Lüftungsschlitze der Luftaustrittsöffnung einstellen, ziehen

Sie sie sanft mit den Händen, um einen Schaden zu vermeiden.

• Achten Sie darauf, dass das Gerät aufrecht steht, wenn Sie es verrücken.

• Zerlegen Sie das Gerät nicht. Verändern oder modizieren Sie das Gerät nicht eigenmächtig, sonst

kommt es zu einer Fehlfunktion oder sogar Personen und Gegenstände beschädigen. Wenden Sie

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Klarstein-Gerätes. Lesen Sie die folgenden Anschluss- und

Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden

vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen

Gebrauch entstehen, übernehmen wir keine Haftung.

Technische Daten 2

Sicherheitshinweise 2

Geräteübersicht und Funktionstasten 3

Installation 5

Inbetriebnahme 6

Reinigung und Pege 8

Fehlersuche und Fehlerbehebung 10

Entsorgung 11

Konformitätserklärung 11

Geräteübersicht und Funktionstasten

sich an den Hersteller oder Fachleute wegen einer Reparatur, um Gefahren bei einer Fehlfunktion

abzuwenden.

• Ziehen Sie nicht den Stecker, um das Gerät auszuschalten.

• Stellen Sie keine Tassen oder andere Gegenstände auf das Gehäuse, um Verschütten von Wasser

oder anderen Flüssigkeiten auf dem Gerät zu verhindern.

• Benutzen Sie keine Insektensprays oder entzündbare Substanzen in der Nähe der Klimaanlage.

• Putzen Sie das Gerät nicht mit chemischen Lösungsmitteln wie Benzin oder Alkohol. Wenn Sie die

Klimaanlage reinigen, müssen Sie das Netzkabel abtrennen. Reinigen Sie das Gerät mit einem

feuchten weichen Tuch. Falls das Gerät stark verunreinigt ist, reiben Sie es mit einem sanften

Reinigungsmittel.

• Die Klimaanlage darf von Kindern ab 8 Jahren und Personen mit körperlicher oder geistiger

Einschränkung oder eingeschränkter Wahrnehmung verwendet werden, wenn sie in die sichere

Benutzung eingewiesen wurden und die verbundenen Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Wartung dürfen von Kindern nicht ohne Anleitung durchgeführt werden.

Hinweise zum Standort

• Stellen Sie das Gerät an einem achen, trockenen Ort auf. Halten Sie einen Abstand von über

50 cm zwischen dem Gerät und umgebenen Gegenständen und der Wand ein.

• Das Gerät muss von Brennstoff, entammbaren Gasen, Öfen und anderen Hitzequellen

ferngehalten werden.

• Stellen Sie das Gerät nicht im Badezimmer oder anderen feuchten Umgebungen auf.

2 3

1Obere Abdeckung

2 Lamellen

3 Rollen

4 Rückseite

5 Vorderseite

6 Bedienfeld

Bedienelemente

Fernbedingung:

Links: nur mit Kühlfunktion

Rechts: mit Kühl- und Heizfunktion

1 Fernbedienung

2 Griff

3 Durchgehender Ablauf

4 Luftzufuhr

5 Netzkabel (1,80 m)

6 Ablauf

7CON-Schutzlter

8 Abluft

9 Kabelaufwicklung

10 EVA-Filter

11 Rückseite

1 Abluftschlauch

2 Dichtungsrahmen

Befestigung des Dichtungsrahmens in einem Schiebefenster

1 Öffnen Sie das Fenster halb und bringen Sie den Dichtungsrahmen am Fenster an.Der Rahmen

kann senkrecht oder waagerecht angebracht werden.

2 Passen Sie den Dichtungsrahmen an die Größe des Fensters an, indem Sie seine Enden an den

Fensterrahmen angleichen und ihn xieren.

Installation

Befestigung des Abluftschlauchs

1 Schrauben Sie den Abluftschlauch mit dem

passenden Ende an die Abluftöffnung auf der

Rückseite entgegen dem Uhrzeigersinn.

2 Befestigen Sie den Dichtungsrahmen am

Fenster.

Aufstellung des Geräts

1 Bewegen Sie das Gerät mit dem befestigten

Abluftschlauch vor das Fenster. Der Abstand

zwischen dem Gerät und den Wänden und

anderen Gegenständen muss mindestens 50

cm betragen.

2 Strecken Sie den Abschluftschlauch

befestigen Sie ihn an der Dichtungsplatte am

Fenster.

3 Die achen Enden des Abluftschlauchs

müssen einrasten.

4 Der Schlauch darf nicht verdreht oder um

mehr als 45 ° gebogen werden. Halten Sie

die Belüftung und den Abluftschlauch frei

von Hindernissen.

Vorsicht:

Stellen Sie während des Umstellens sicher, dass die Klimaanlage sich in aufrechter Lage

bendet.

Sie muss auf einer geraden Oberäche aufgestellt werden.

Stellen Sie die Klimaanlage nicht in einem Bad oder in feuchten Umgebungen auf.

4 5

Vorsicht:

Die Länge des Abluftschlauchs sollte 28-150 cm betragen. Diese Länge basiert auf

den Spezikationen von Klimaanlagen. Verwenden Sie keine Verlängerungsschläuche.

Wechseln Sie den Schlauch nicht gegen einen anderen aus. Dies kann zu einer Fehlfunktion

führen. Der Abzug muss frei sein. Sonst kann es zu Überhitzungen führen.

Inbetriebnahme

1Empfangsanzeige der Fernbedienung

2An/Aus

Drücken Sie diesen Schalter, um das Gerät ein- oder auszuschalten.

Wenn das Gerät zum ersten Mal eingeschaltet wird, spielt der

Lautsprecher die Einschalt-Melodie. Anschließend geht das Gerät in

den Standby-Modus.

3Modus

Wenn das Gerät eingeschaltet ist, drücken Sie diese Taste, um

zwischen Kühlen --> Luftzufuhr -->Entfeuchtung -->Heizen zu

wechseln.

4Runter

Drücken Sie diese Taste, um die eingestellte Temperatur zu ändern,

oder den Wert des Timers einzustellen. Wenn Sie die Hoch- und

Runter-Tasten gleichzeitig drücken, wechseln Sie zwischen Grad

Celsius (°C) und Grad Fahrenheit (°F).

5Display

6Hoch

Drücken Sie diese Taste, um die eingestellte Temperatur zu ändern,

oder den Wert des Timers einzustellen. Wenn Sie die Hoch- und

Runter-Tasten gleichzeitig drücken, wechseln Sie zwischen Grad

Celsius (°C) und Grad Fahrenheit (°F).

Steuerung über das Display am Gerät

7Stärke des Ventilators

Drücken Sie im Kühl- und Belüftungsmodus diese Taste, um die

Stärke des Ventilators einzustellen.

Im Heizmodus drücken Sie diesen Knopf, um niedrige, mittlere

oder hohe Ventilatorstärke einzustellen. Je nach Hitzebedingungen

könnte der Ventilator nicht nach auf der einstellten Stufe laufen.

Im Entfeuchtungsmodus hat die Taste keine Funktion und der

Ventilator wird standardmäßig auf die niedrigste Stufe gestellt.

8Timer

Ist das Gerät eingeschaltet, drücken Sie die Timer-Taste, um die

Timer-Funktion zu beenden. Ist das Gerät ausgeschaltet, drücken

Sie diese Taste, um die Timer-Funktion zu starten.

Drücken Sie diese Taste, wenn das Timer-Symbol blinkt, drücken

Sie die Hoch-Runter-Taste, um den gewünschten Zeitwert

einzustellen.

Der Timer kann von 1 bis 24 Stunden eingestellt werden. Der

Zeitwert wird in Stundenschritten einstellt.

6 7

Steuerung über die Fernbedienung

POWER Drücken Sie diese Taste, um das

Gerät ein- oder auszuschalten.

MODE Drücken Sie diese Taste, um zwischen

Kühlen Luftzufuhr Entfeuchtung

Heizen Kühlen zu wechseln.

UP Drücken Sie diese Taste, um die

Temperatur oder den Timer-Wert zu

erhöhen.

DOWN Drücken Sie diese Taste, um die

Temperatur oder den Timer-Wert zu

senken.

FAN Drücken Sie diese Taste, um die

Ventilator-Stärke auf hoch, mittel oder

niedrig zu stellen.

TIMER Drücken Sie diese Taste, um den

Timer-Wert einzustellen.

SWING Drücken Sie diesen Knopf, um die

Art der Drehung einzustellen. Der

Luftstrom kann in verschiedenen

Winkeln aus den Luftschlitzen treten.

°C<-->°F Drücken Sie diese Taste, um zwischen

Grad Celsius und Grad Fahrenheit zu

wechseln.

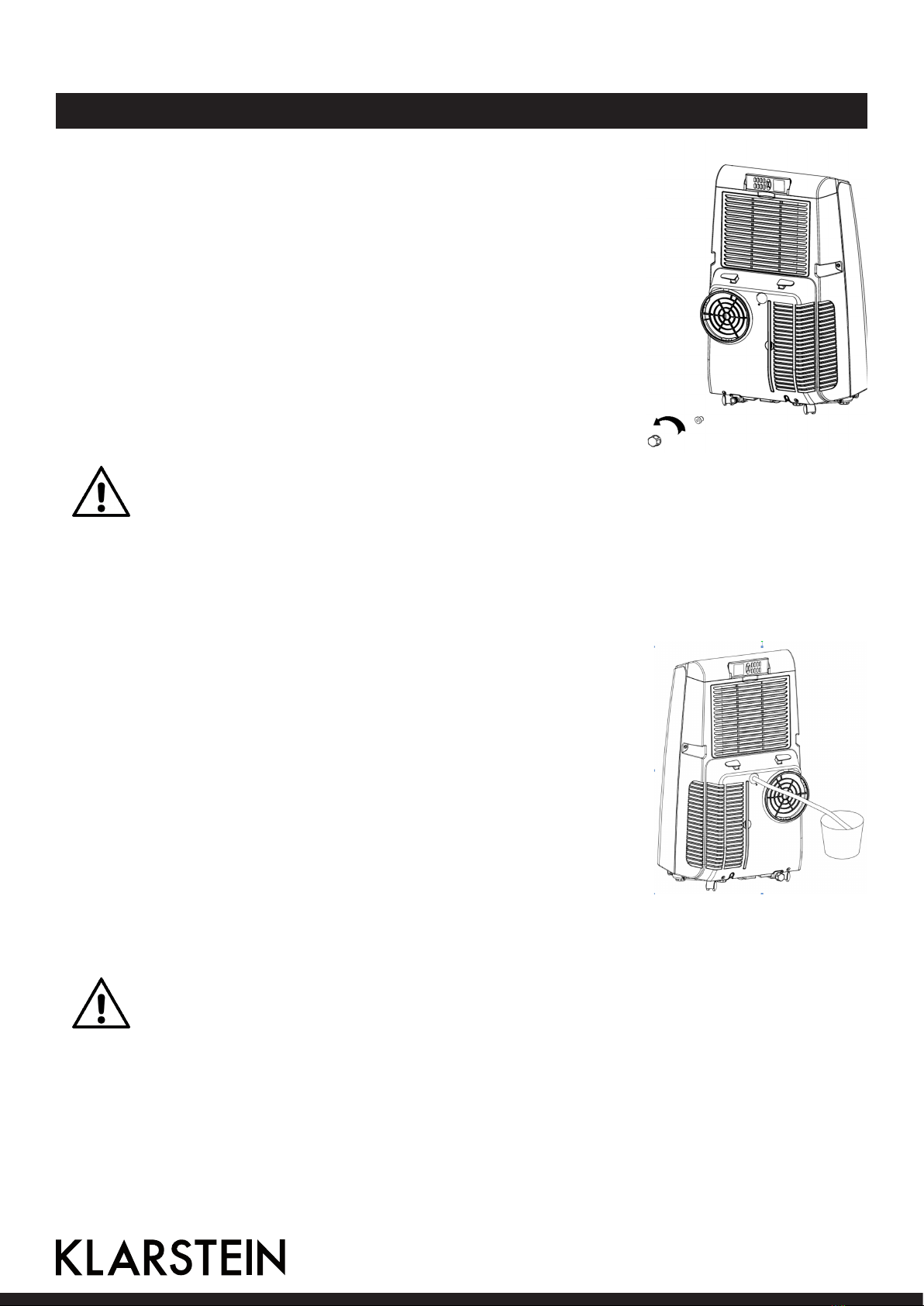

Wassertank entleeren

Manuelle Entleerung

1 Wenn das Gerät sich ausschaltet, weil der Wassertank voll ist,

schalten Sie es aus und ziehen Sie den Netzstecker.

2 Stellen Sie unter den seitlichen Ablauf einen Eimer.

3 Schrauben Sie die Verschlusskappe für den Ablauf auf und ziehen Sie

den Stopfen. Das Wasser ießt automatisch in den Eimer. Bewahren

Sie den Deckel und den Stopfen sorgfältig auf.

4 Neigen Sie das Gerät ruhig leicht. Falls der Eimer nicht das ganze

Wasser fassen kann, stöpseln Sie den Ablauf wieder zu, damit kein

Wasser auf den Boden oder Teppich läuft.

5 Wenn der Tank entleert ist, stöpseln Sie den Ablauf wieder zu und

befestigen die Verschlusskappe wieder.

Ständige Entleerung (nur im Kühl-und Befeuchtungsmodus)

1 Schrauben Sie die Abdeckung für den Ablauf ab und entstöpseln Sie

den Stopfen.

2 Legen Sie den Abwasserschlauch an den Wasserauslass an.

3 Legen Sie den Abwasserschlauch in einen Eimer.

Reinigung und Pege

Hinweis:

Bewegen Sie das Gerät vorsichtig. Sonst verschütten Sie das Wasser aus dem Tank.

Starten Sie das Gerät anschließend gleich wieder. Sonst ießt Kondenswasser auf den

Boden bzw. Teppich.

Hinweis:

Vor dem Reinigen das Gerät ausschalten und den Netzstecker ziehen.

Reinigung

Die Oberäche reinigen

Reinigen Sie die Oberäche des Geräts mit einem feuchten, weichen Tuch. Verwenden Sie keine

Chemikalien wie Benzol, Alkohol, Benzin usw. Andernfalls wird die Oberäche der Klimaanlage oder

die Klimaanlage selbst geschädigt.

Den oberen Filterrahmen reinigen

1 Greifen Sie den Filterrahmen des EVA-Filters mit den

Händen. Ziehen Sie ihn von oben herunter. Entfernen Sie

die 4 Schrauben, die den Filterrahmen halten.

2 Legen Sie den EVA-Filter in warmes Wasser mit einer

neutralen Reinigungslösung (ca. 40 °C), spülen Sie ihn ab

und trocknen Sie ihn.

Den unteren Filterrahmen reinigen

1 Halten Sie den Griff des CON-Filter-Rahmens und ziehen

Sie ihn raus.

2 Legen Sie den CON-Filter in warmes Wasser mit einer

neutralen Reinigungslösung (ca. 40 °C), spülen Sie ihn ab

und trocknen Sie ihn.

Den Filter reinigen

Reinigen Sie den Filter, wenn er mit Staub verunreinigt ist und die Leistung des Geräts sich dadurch

verschlechtert. In der Regel ist das alle zwei Wochen.

Lagerung nach Saisonende

1 Schrauben Sie die Abdeckung des Ablaufs auf, ziehen Sie den Stopfen und entleeren Sie das

Wasser in den Wassertank oder einen anderen Behälter. Neigen Sie das Gerät dabei.

2 Schalten Sie das Gerät ein, stellen Sie den Ventilator auf die niedrigste Stufe und lassen Sie

es laufen, bis der Ablaufschlauch trocken ist. So bleibt das innere des Gehäuses trocken und

schimmelt nicht.

3 Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker. Wickeln Sie das Netzkabel um die

Aufwicklung. Befestigen Sie den Stopfen und die Abdeckung für den Ablauf.

4 Entfernen Sie den Ablaufschlauch und bewahren Sie ihn sorgfältig auf.

5 Decken Sie die Klimaanlage mit einer Plastikfolie ab und lagern Sie die Klimaanlage an einem

trockenen Ort.

6 Bewahren Sie sie außerhalb der Reichweite von Kindern auf.

7 Entfernen Sie die Batterien der Fernbedienung und bewahren Sie sie sorgfältig auf.

8 9

1 Befestigungsschrauben

2Oberer Filterrahmen

3 Unterer Filterrahmen

Problem Grund Behebung

Die Klimaanlage funktioniert

nicht. Es gibt keinen Strom. Schalten Sie das Gerät ein,

nachdem Sie es mit dem

Stromnetz verbunden haben.

Die Überlaufanzeige zeigt "FL"

an. Entleeren Sie den Wassertank.

Die Umgebungstemperatur ist zu

niedrig oder hoch. Verwenden Sie das Gerät bei

einer Temperatur von 7-35 °C.

Im Kühlungsmodus ist die

Raumtemperatur niedriger als die

eingestellte Temperatur.

Im Heizmodus ist die

Raumtemperatur höher als die

eingestellte Temperatur.

Ändern Sie die

Temperatureinstellung.

Im Entfeuchtungsmodus ist

die Umgebungstemperatur zu

niedrig.

Stellen Sie das Gerät in

einen Raum mit einer

Umgebungstemperatur von 17

°C auf.

Die Kühl- oder die Heizwirkung

ist nicht gut. Es gibt direktes Sonnenlicht. Ziehen Sie die Vorhänge zu.

Türen und Fenster sind offen.

Es sind viele Menschen im Raum.

Es sind Wärmequellen

vorhanden.

Schließen Sie die Türen und

Fenster und erhöhen Sie die

Kühlleistung.

Der Filter ist verschmutzt. Reinigen Sie den Filter oder

tauschen Sie ihn aus.

Einer der Luftschächte ist

blockiert. Beseitigen Sie das Hindernis aus

dem Luftschacht.

Lärmentwicklung Die Klimaanlage steht nicht auf

einem ebenen Untergrund. Stellen Sie die Klimaanlange

auf einen ebenen, harten

Untergrund.

Der Kompressor funktioniert

nicht. Der Überhitzungsschutz springt

an. Warten Sie 3 Minuten, bis die

Temperatur gesunken ist und

starten Sie das Gerät neu.

Die Fernbedienung funktioniert

nicht. Die Entfernung zwischen Gerät

und Fernbedienung ist zu weit. Gehen Sie mit der Fernbedienung

näher an das Gerät und

achten Sie darauf, dass die

Fernbedienung direkt auf das

Gerät gerichtet ist.

Die Fernbedienung ist nicht auf

das Gerät ausgerichtet.

Die Batterien sind alle. Tauschen Sie die alten Batterien

gegen neue aus.

Anzeige ‚E1‘ Der Temperaturfühler des

Abluftschlauchs funktioniert nicht

richtig.

Überprüfen Sie den

Temperaturfühler und den

betroffenen Schaltkreis.

Anzeige ‚E2‘ Der Raumtemperaturfühler

funktioniert nicht richtig. Überprüfen Sie den

Raumtemperaturfühler und den

betroffenen Schaltkreis.

Fehlersuche und Fehlerbehebung

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Klarstein Klimaanlage Handbücher

Klarstein

Klarstein Wildwater Bedienungsanleitung

Klarstein

Klarstein 10032336 Bedienungsanleitung

Klarstein

Klarstein ZC-72Y Bedienungsanleitung

Klarstein

Klarstein Metrobreeze New York 7K Bedienungsanleitung

Klarstein

Klarstein 10029393 Bedienungsanleitung

Klarstein

Klarstein Coolerush Bedienungsanleitung

Klarstein

Klarstein Ion Breeze Bedienungsanleitung

Klarstein

Klarstein New Breeze Series Bedienungsanleitung

Klarstein

Klarstein Metrobreeze 9 Paris Bedienungsanleitung

Klarstein

Klarstein 10029708 Bedienungsanleitung

Klarstein

Klarstein Kraftwerk Smart 10 Bedienungsanleitung

Klarstein

Klarstein 10029706 Bedienungsanleitung

Klarstein

Klarstein Waterfall Bedienungsanleitung

Klarstein

Klarstein Townhouse 10034641 Bedienungsanleitung

Klarstein

Klarstein Polar Tower Smart Bedienungsanleitung

Klarstein

Klarstein NEW BREEZE ECO 10032511 Bedienungsanleitung

Klarstein

Klarstein Skytower Grand Smart Bedienungsanleitung

Klarstein

Klarstein 10029318 Bedienungsanleitung

Klarstein

Klarstein 10036141 Bedienungsanleitung

Klarstein

Klarstein METROBREEZE ROM SMART Bedienungsanleitung

Klarstein

Klarstein Rotator Bedienungsanleitung

Klarstein

Klarstein MAXFRESH Bedienungsanleitung

Klarstein

Klarstein IceWind Bedienungsanleitung

Klarstein

Klarstein 10029808 Bedienungsanleitung

Beliebte Klimaanlage Handbücher anderer Marken

Spheros

Spheros CC 355 Bedienungsanleitung

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Bedienungsanleitung

Panasonic

Panasonic CS-E12HKEW Bedienungsanleitung

nedis

nedis ACMB1WT7 Bedienungsanleitung

Samsung

Samsung AR KV Series Leitfaden

Daikin

Daikin FCFV50A Bedienungsanleitung

Fujitsu

Fujitsu Inverter ASBA30JFC Bedienungsanleitung

Toshiba

Toshiba RAS-M10SMUV-E Bedienungsanleitung

Daikin

Daikin FXLQ20MAVE Bedienungsanleitung

Hitachi

Hitachi RAS-E24CAK Bedienungsanleitung

CIAT

CIAT Magister 2 Series Leitfaden

Bestron

Bestron AAC6000 Bedienungsanleitung

Hisense

Hisense 7K Technisches Handbuch

Frigidaire

Frigidaire FFRE0533S1E0 Bedienungsanleitung

Samsung

Samsung AS09HM3N Bedienungsanleitung

Frigidaire

Frigidaire CRA073PU11 Betriebsanleitung

Soleus Air

Soleus Air GB-PAC-08E4 Bedienungsanleitung

McQuay

McQuay MCK020A Bedienungsanleitung
