CÓMO CARGAR LA BATERÍA MODULAR
A n de garantizar un uso correcto, identique los puertos de
entrada y salida que reciben y suministran energía eléctrica en la
batería. Consulte el manual de la batería y de la fuente de carga
para conocer las instrucciones correctas y requisitos de carga antes
de cargarla.
PRECAUCIÓN: la batería cuenta con puertos USB-C
4
. A n de
evitar dañar los puertos, NO intente insertar otros tipos de cables,
comocables micro-USB o cables Lightning de Apple
®
.
• Desconecte el ventilador de enfriamiento o cualquier otro dispositivo
delos puertos de la batería antes de cargarla.
• Conecte el cable USB-A a USB-C
17
proporcionado en cualquiera
delos puertos USB-C
4
y conecte el otro extremo al puerto USB-A
delafuente de carga.
• Los LED indicadores del estado de la batería
3
indicarán el estado
decarga (consulte la TABLA2.)
• Una carga completa podría tomar hasta 2,5horas, dependiendo
delapotencia de salida del cargador.
NOTA: evite dejar la batería
conectada al cargador durante períodos prolongados si no la está
cargando. Desconecte siempre la batería del cargador cuando la
carga se complete.
• Presione el botón de estado de la batería
1
para comprobar el nivel
dela batería (consulte la TABLA3). Los LED indicadores del estado de
la batería
3
se encenderán y se apagarán automáticamente después
de 5segundos si no se vuelve a presionar el botón de estado de la
batería, o si no se conecta ningún dispositivo para cargar.
INSTRUCCIONES DE FUNCIONAMIENTO
CONVENCIONES
No se enciende Verde jo Rojo jo Intermitente
TABLA2 - ESTADO DE CARGA TABLA3 - CARGA RESTANTE
LED Estado Porcentaje
de carga LED Estado Carga restante
Apagado
Apagado
Apagado
Rojo intermitente
0% al 10%
de carga
Verde fijo
Verde fijo
Verde fijo
Verde fijo
76% al 100%
de carga
restante
Apagado
Apagado
Apagado
Verde intermitente
11% al
25%
de carga
Apagado
Verde fijo
Verde fijo
Verde fijo
51% al 75%
de carga
restante
Apagado
Apagado
Verde intermitente
Verde fijo
26% al
50%
de carga
Apagado
Apagado
Verde fijo
Verde fijo
26% al 50%
de carga
restante
Apagado
Verde intermitente
Verde fijo
Verde fijo
51% al
75%
de carga
Apagado
Apagado
Apagado
Verde fijo
11% al 25%
de carga
restante
Verde intermitente
Verde fijo
Verde fijo
Verde fijo
76% al
99%
de carga
Apagado
Apagado
Apagado
Rojo intermitente
1% al 10%
de carga
restante
Verde fijo
Verde fijo
Verde fijo
Verde fijo
100%
de carga
Apagado
Apagado
Apagado
Apagado
0%
de carga
restante

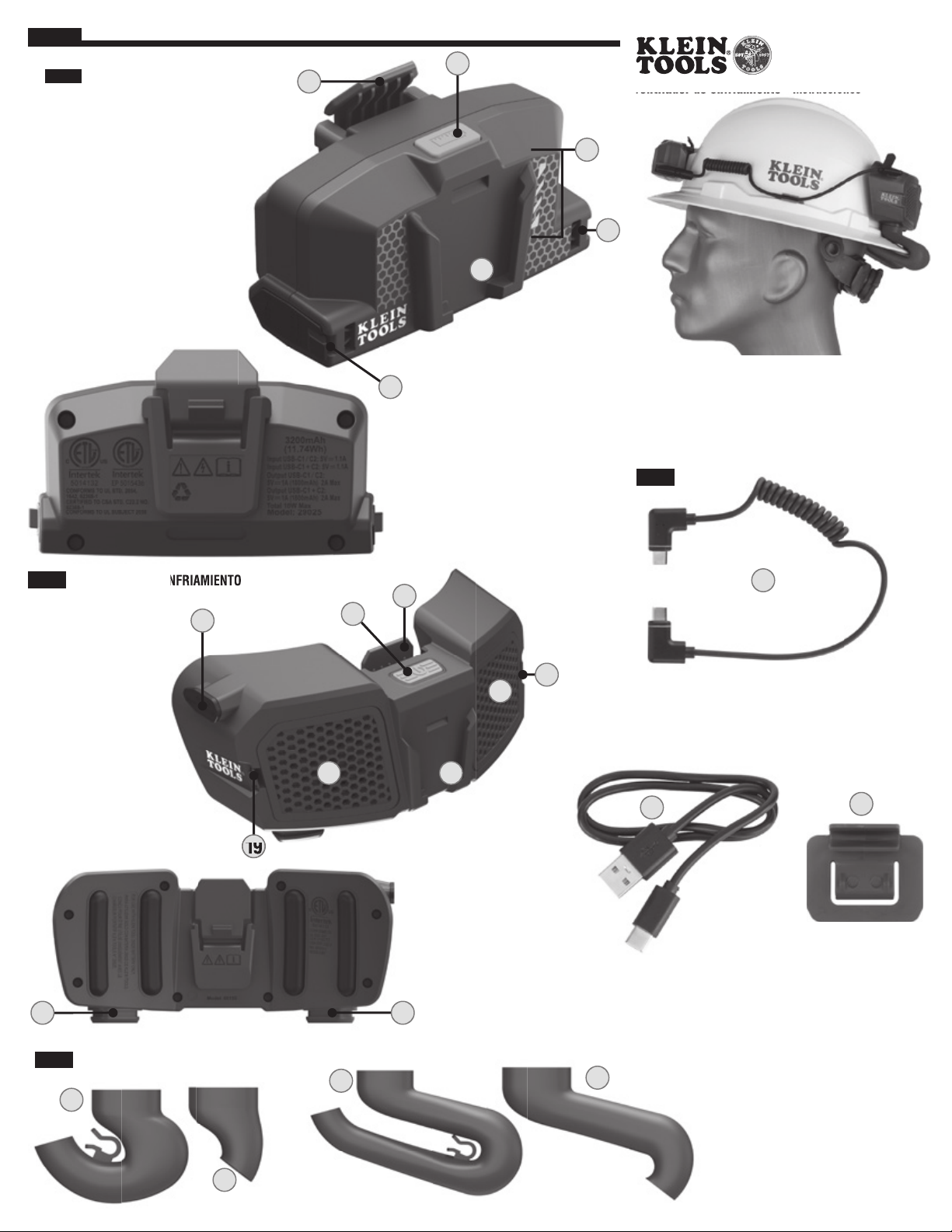

Inspeccione y familiarícese con los componentes que se deben
montar en el casco de seguridad tipo cachucha o casco de
seguridad, y siga estas instrucciones para instalar y utilizar
el ventilador. NO intente adaptar ni reemplazar componentes
dañadoso faltantes.

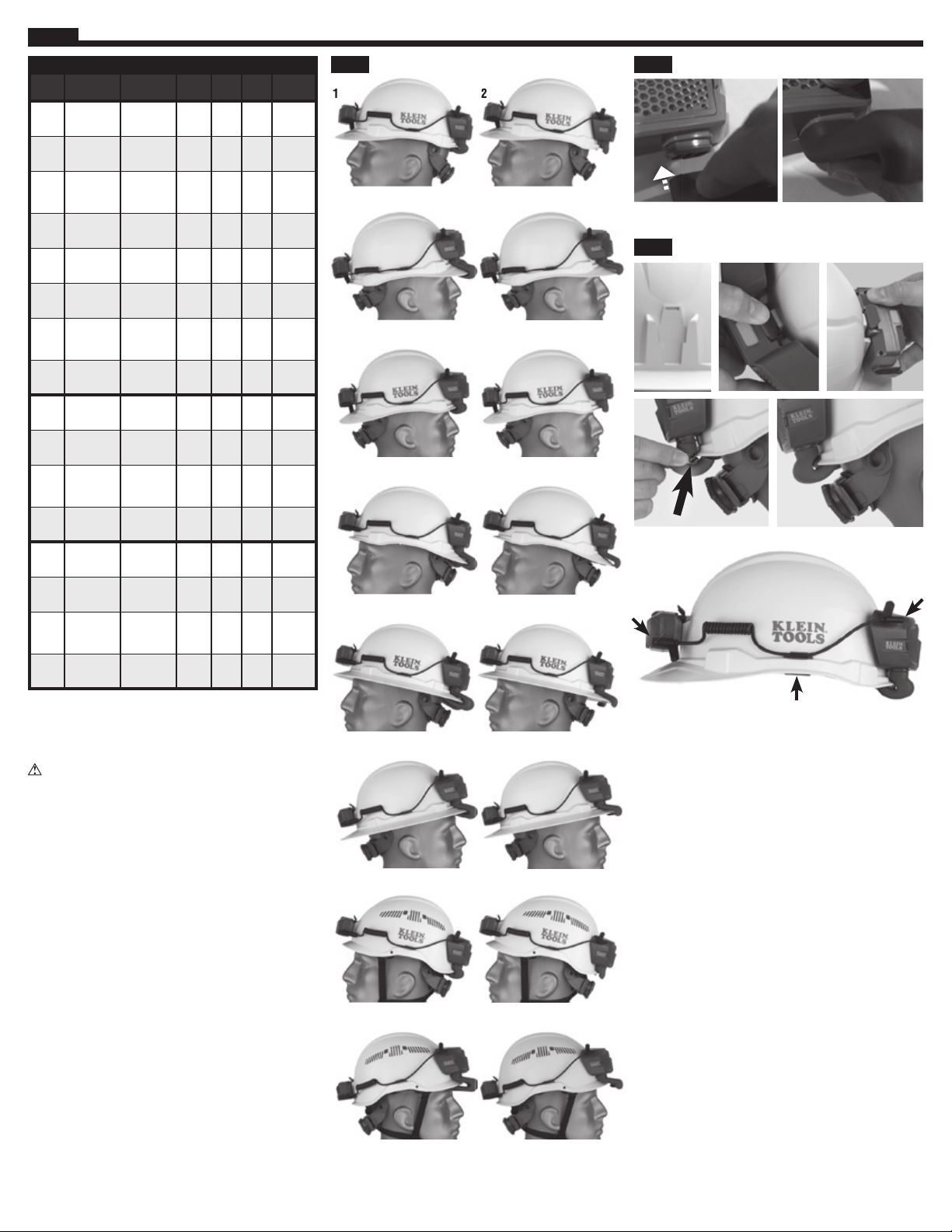

INSTALACIÓN (FIG. E, F, G)
El ventilador de enfriamiento se puede ajustar en distintas
configuraciones para que se adapte a las necesidades del usuario. La
TABLA1 y la FIG. E muestran ejemplos de algunas combinaciones.
NOTA: las conguraciones para ciertos estilos de cascos de
seguridad tipo cachucha (E5 - E8) requieren invertir la suspensión
del casco de seguridad tipo cachucha. Consulte las instrucciones en
www.kleintools.com (utilice como referencia el número de modelo
indicado en la etiqueta de advertencia que se encuentra dentro del
casquete del casco de seguridad tipo cachucha).
1. Elija una configuración de la TABLA1 y la FIG. E con base en el tipo
de casquete del casco de seguridad tipo cachucha que utilizará, y
ubique el par de conductos correspondientes que coincidan. Inserte
la abertura cuadrada de ambos conductos en los puertos para
conductos
7
del ventilador, como se muestra (FIG. F).
2. Instale el ventilador y la batería en los soportes adicionales del
casco de seguridad tipo cachucha según la configuración que
seleccionó en la TABLA1. Deslice los componentes hacia abajo
hasta que las lengüetas de liberación calcen a presión en los
soportes adicionales(FIG. G).
3. Asegure el clip ubicado en la curva interior de los conductos al
ala del casco de seguridad tipo cachucha para que los conductos
permanezcan en su lugar (FIG. G).
4. Para conectar el ventilador a la batería usando el cable enrollado
USB-C a USB-C
16
, abra las cubiertas de los puertos USB del
ventilador
11
y de la batería
4
, y asegure los conectores del cable como se
indica. Empuje firmemente el conector hasta que esté insertado
porcompleto.
5. Inserte el clip para cable
18
en la ranura universal para accesorios
del casco de seguridad tipo cachucha, y asegure el cable en el clip
(FIG. G).
NOTA: si bien puede conectar cualquier extremo del cable en
cualquiera de los componentes, el extremo enrollado está diseñado
para ir conectado a la batería.
NOTA: si bien se puede utilizar cualquiera de los puertos USB-C de
la batería, es muy recomendable que utilice el puerto ubicado en el
mismo lado que el ventilador.
FUNCIONAMIENTO
NOTA: es muy recomendable que utilice una correa para barbilla,
incluso con los modelos de cascos de seguridad tipo cachucha que no
incluyen una, y especialmente en trabajos en alturas o que requieren
que mueva constantemente la cabeza. La correa para barbilla
opcional de Klein Tools (n.º de catálogo KHHSTRP) está disponible
para los cascos de seguridad tipo cachucha de Klein Tools que no
incluyen una al momento de la compra. Los modelos de cascos de
seguridad de Klein Tools incluyen una correa para barbilla.
Presione el botón de encendido/apagado/velocidad
10
para encender
el ventilador. La velocidad de arranque predeterminada es baja; si
presiona el botón por segunda vez, la velocidad cambiará a alta; y si lo
presiona por tercera vez, el ventilador se apagará.
NOTA: podría tardar entre 10 y 15segundos (o más) para sentir los
efectos de la circulación correcta del aire, especialmente en los
entornos muy calurosos.
CÓMO CARGAR LA BATERÍA MODULAR
A n de garantizar un uso correcto, identique los puertos dedicados de
entrada y salida que reciben y suministran energía eléctrica en la batería.
Consulte el manual de la batería y de la fuente de carga paraconocer las
instrucciones correctas y requisitos de carga antes decargarla.
PRECAUCIÓN: la batería cuenta con puertos USB-C
4
. A n de
evitar dañar los puertos, NO intente insertar otros tipos de cables,
comocables micro-USB o cables Lightning de Apple
®*
.
*Apple®y Lightning®son marcas registradas de Apple, Inc.
CÓMO INSTALAR ACCESORIOS ADICIONALES
Se pueden instalar accesorios en el ventilador o la batería usando los
soportes adicionales con patente pendiente de Klein Tools. Se puede
instalar una luz frontal o lámpara de seguridad en el soporte adicional
de la batería o del ventilador. Para conocer más información, consulte la
sección de PIEZAS DEREPUESTO Y ACCESORIOS.
PREGUNTAS FRECUENTES (FAQ)
•
¿CÓMO FUNCIONA EL VENTILADOR DE ENFRIAMIENTO?
El ventilador de enfriamiento está diseñado para succionar aire
en el casquete o una zona localizada, como el rostro o el cuello.
Cuando se dirige el aire al interior del casquete, el aire más frío
ocupa el lugar del aire viciado y caliente, y lo expulsa por la parte
inferior del casquete. Al mantener el ventilador en funcionamiento,
se garantiza que la temperatura debajo del casquete se aproxime a
la temperatura ambiente. Los modelos sin ventilación se benefician
mucho de esta circulación del aire, debido a la falta de circulación
del aire debajo del casquete, en comparación con los modelos
con ventilación. Klein Tools ha hecho posible configurar el sistema
de 16formas distintas, lo que garantiza que los usuarios puedan
encontrar la configuración más adecuada para el trabajo en
cuestión.
•
¿DE QUÉ FORMAS SE PUEDE UTILIZAR LA BATERÍA MODULAR?
Además de suministrar energía para el funcionamiento del
ventilador de enfriamiento, la batería modular también permite
cargar o energizar otros productos en simultáneo con el
ventilador. La batería tiene dos puertos USB-C que se pueden
utilizar para hacer funcionar o cargar dos dispositivos al tiempo.
Permite cargar las luces frontales (en la imagen) y las lámparas de
seguridad de Klein Tools, así como otros dispositivos portátiles.
NOTA: algunos dispositivos no pueden funcionar mientras
se están cargando. Compruebe las especicaciones del
dispositivo que planea cargar.
LIMPIEZA
VENTILADOR DE ENFRIAMIENTO: antes de limpiarlo, asegúrese
de que el ventilador esté desconectado de la batería. Utilice un paño
limpio, seco y suave que no deje pelusas para limpiarlo. Encaso de
que haya residuos atorados en las palas del ventilador, los conductos
o los agujeros de las rejillas, retire con cuidado los elementos atorados
en las palas del ventilador usando un palillo sin punta. NO utilice
sustancias químicas limpiadoras fuertes, puntas afiladas de metal,
cepillos abrasivos ni aire a presión para expulsar los residuos atorados
en las palas del ventilador. Los residuos podrían ser expulsados hacia
el interior del ventilador y dañar permanentemente el ventilador y sus
componentes electrónicos.
Si es necesario, retire las rejillas y los conductos, lávelos con agua
limpia y fría (utilice agua con jabón suave, de ser necesario) y
séquelos al aire antes de instalarlos. NO los restriegue con cepillos
abrasivos, esponjas ni limpiadores abrasivos. Para retirarlas, empuje
la(s) lengüeta(s) de liberación de la(s) rejilla(s)
19
y retírela(s). Para
volver a instalarlas, coloque las rejillas sobre las ranuras de posición
en la carcasa del ventilador, y empújelas hacia el interior hasta que
la(s) lengüeta(s) de liberación
19
calcen firmemente en su lugar.
Limpie los cables con un paño suave, limpio y seco. Revíselos para
detectar roturas, cortes, rajaduras, corrosión, conectores doblados,
decoloración y cualquier otro daño. En caso de que encuentre cualquiera
de estos defectos, reemplácelos de inmediato. NO intente repararlos.
Utilice ÚNICAMENTE piezas de repuesto de Klein Tools.
BATERÍA: antes de limpiarla, asegúrese de que la batería no esté
conectada al ventilador, a otra fuente de energía ni a otro dispositivo.
Utilice un paño limpio, seco y suave que no deje pelusas para
limpiarla. NO utilice solventes ni limpiadores abrasivos. NO utilice
objetos metálicos afilados para limpiar los puertos USB. Vuelva a
instalar todas las cubiertas de los puertos que no utilice.
Recárguela según sea necesario. No hay intervalos predefinidos
según los cuales se deba recargar, siempre y cuando use la batería
regularmente. Evite descargarla completamente de manera regular, ya
que esto puede afectar su vida útil general. Inspeccione regularmente
los puertos y el cable de carga, verificando que no tengan residuos,
suciedad, daños ni corrosión. NO intente repararlos. Reemplace la
batería o los cables según sea necesario.
ALMACENAMIENTO
Asegúrese de que el ventilador de enfriamiento y la batería estén
desconectados el uno de la otra y de cualquier otra fuente de energía
o dispositivo. Cuando no utilice los componentes, almacénelos en
un lugar fresco y seco, y lejos de la luz solar directa. En caso de que
almacene la batería durante períodos prolongados, es necesario que
la cargue periódicamente para conservar la vida útil de la batería.
Recomendamos que la cargue una vez al menos cada 3meses.
NOTA: es muy recomendable que retire el ventilador y la batería del
casco de seguridad tipo cachucha o del casco de seguridad antes
de almacenarlos.
NO los deje dentro de un vehículo, en otros espacios reducidos, en
temperaturas extremas, ni en entornos corrosivos o antihigiénicos
que puedan reducir su vida útil, provocar sobrecalentamiento o
un incendio. Cuando los saque del almacenamiento, inspeccione
visualmente el ventilador, la batería y todos los accesorios para
detectar cualquier daño. Reemplace las piezas dañadas según sea
necesario. Recomendamos que limpie cada componente antes de
usarlo (consulte la anterior sección de LIMPIEZA).
Permita que todos los componentes regresen a las condiciones
ambiente antes de recargar la batería y/o ponerlos en funcionamiento.
PIEZAS DE REPUESTO Y ACCESORIOS
•
29025 - Batería modular de repuesto
•
60490 - Conductos de repuesto, cables de carga y clip paracable
•
56048 - Luz frontal recargable de 400lúmenes con sensor
deapagado automático
•
56062 - Luz frontal/luz de trabajo recargable de 300lúmenes
•
56049 - Luz frontal con matriz de luz recargable de 260lúmenes
•
60156 - Luz frontal LED intrínsecamente segura
•
56063 - Lámpara de seguridad
ESPAÑOL
