Kohler K-2011 Bedienungsanleitung
Installation Guide
Pedestal Lavatory
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-2011 K-2013
K-14012
1015629-2-B

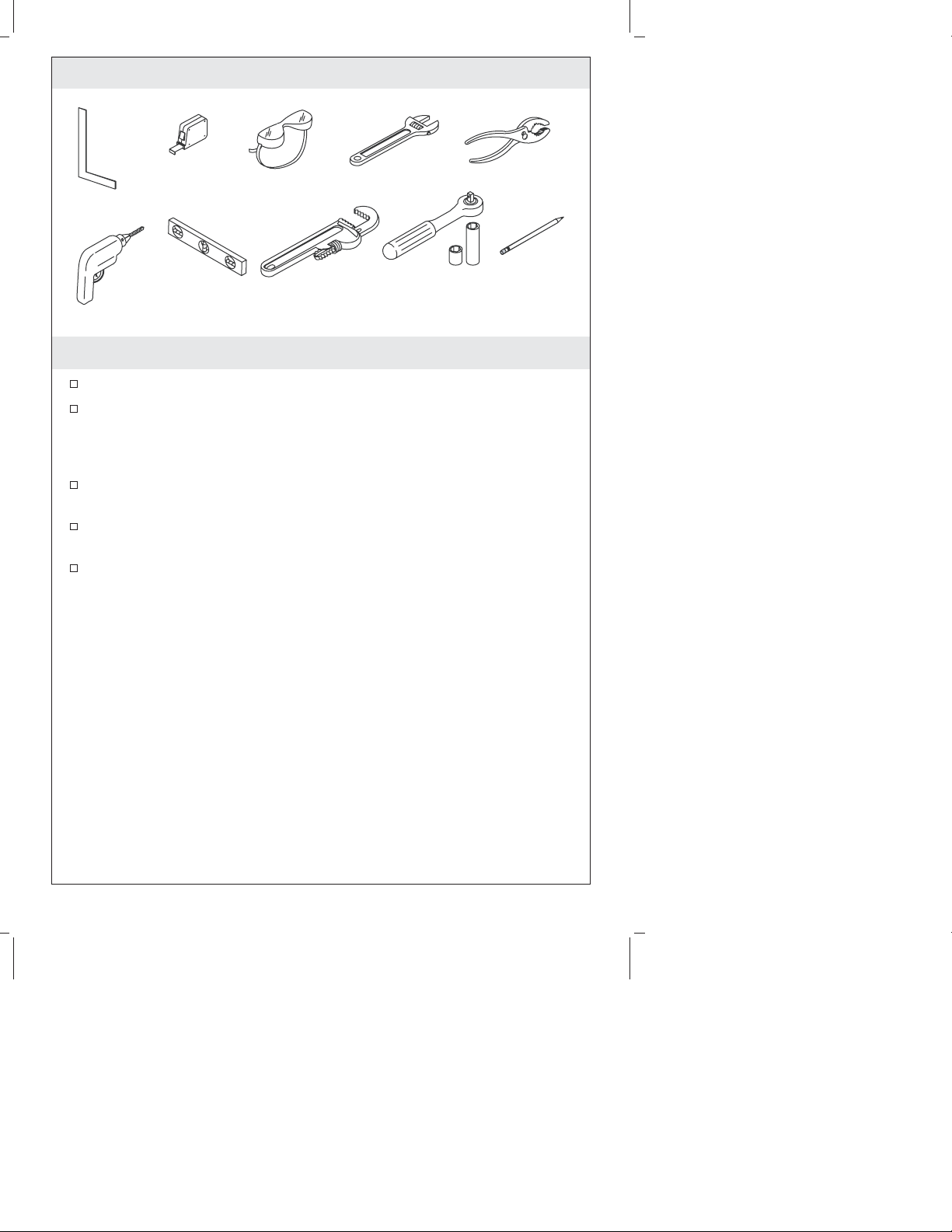

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
This installation guide provides installation steps for attaching the
lavatory to wood frame construction. For other installations,
supply suitable bracing and fastening devices of sufficient size
and strength.
Ensure the walls and the floor are square, plumb, and level before
proceeding with the installation.
Fixture dimensions are nominal and conform to tolerances in
ASME Standard A112.19.2.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Adjustable
Wrench
Tape
Measure Safety
Glasses
Pipe
Wrench Socket Wrench
With Sockets
Square
Drill
Pencil
Pliers
Level
1015629-2-B 2 Kohler Co.
1. Preparation
Install the water supplies and drain pipes according to the
roughing-in information. Install the supply stops so the handles
will not touch the pedestal when fully open.
Install sufficient backing behind the finished wall to provide a
secure material for the anchoring devices.
Mark the centerline on the floor with a pencil.
Position the pedestal on the floor centerline location at the
required distance from the finished wall. Refer to the roughing-in
information for the required distance.
13-1/4"
(33.7cm)
2-7/8"
(7.3cm)
K-2011-8
14-1/2"
(36.8cm)
11-3/16"
(28.4cm)
23-7/8"
(60.6cm)
4" (10.2cm)
2-1/4" (5.7cm)
8-1/4"
(21cm) 17-7/8"
(45.4cm)
K-2011-4
K-2011-1
4"(10.2cm)
2-1/4"
(5.7cm)
2-1/4"
(5.7cm)
Finished Wall
K-2011-8
5-3/8"
(13.7cm)
K-2013-8
4-3/8"
(11.1cm)
34"
(86.4cm)
4-1/2" (11.4cm)
7-5/8"
(19.4cm)
3/8" Cold
8-1/2"
(21.6cm)
4"(10.2cm)
1-1/4" Outlet
3/8" Hot
10"
(25.4cm)
10"
(25.4cm)
K-2011-8
K-2013-8
Finished
Wall
1/2" (1.3cm) D.
Anchor Holes
in Lavatory
1/2" (1.3cm) D. Mounting Hole in Pedestal
1/2" (1.3cm) D. Mounting Hole in Pedestal
Kohler Co. 3 1015629-2-B
2. Install the Lavatory
Apply eight self-adhesive pads (provided) to the top edge of the
pedestal as shown.
Carefully lift the lavatory onto the pedestal. If necessary, slowly
move the pedestal and lavatory to ensure a proper fit in the
desired location.
NOTE: The lavatory must be supported by the pedestal.
Locate the two lavatory anchoring holes. Mark the hole locations
on the finished wall, then mark the floor through the hole in the
pedestal bottom.
Carefully remove the lavatory from the pedestal. Then move the
pedestal from the area.
Drill 1/4″mounting holes at the marked locations on the finished
wall and the floor.
NOTE: Fastening devices other than hanger bolts may be used to
mount the lavatory. Ensure the fastening devices are of sufficient
size and strength.
Install the hanger bolts through the drilled holes and wood
backing. The hanger bolts must extend a minimum of 1-1/4″(3.2
cm) beyond the finished wall.
Install the faucet and drain to the lavatory according to the
manufacturer’s instructions.
Finished Wall
Install faucet and drain.
Finished Wall
Finished Wall
11-3/16"
(28.4 cm)
11-3/16"
(28.4 cm)
8-1/4"
(21 cm)
8-1/4"
(21 cm)
K-2011
K-2011
K-2011
K-2013
K-2013
K-2013
Pedestal Top
Pedestal and Lavatory Placement
Install cap nuts
and washers.
Apply
adhesive
gasket.
Y
XPedestal
Base
1015629-2-B 4 Kohler Co.
Install the Lavatory (cont.)
Lift the pedestal over the hanger bolt in the floor. The hanger bolt
will prevent the pedestal from shifting out of place. There is no
need to secure the pedestal to the hanger bolt with a nut.
Carefully set the lavatory on the pedestal so the hanger bolts
extend through the lavatory anchoring holes.
CAUTION: Risk of product damage. Do not overtighten the
cap nuts. Overtightening may damage the product.
Install the cap nuts and washers to the hanger bolts. Level the
lavatory, then carefully tighten the cap nuts until snug.
Connect and tighten the trap to the drain.
Complete the water supply connections to the faucet according to
the instructions packed with the faucet.
Kohler Co. 5 1015629-2-B
Guide d’installation
Lavabo sur colonne
Outils et matériels
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Ce guide d’installation fournit les étapes pour raccorder le lavabo
au cadre en bois. Pour d’autres installations, fournir un
renforcement approprié et des dispositifs de fixation de
dimension et résistance suffisantes.
S’assurer que les murs et le sol soient nivelés et d’aplomb avant
de procéder avec l’installation.
Les dimensions de l’appareil sanitaire sont nominales et
conformes aux tolérances données par la norme ASME A112.19.2.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Clé à molette
Mètre à
ruban Lunettes de
protection
Clé à
griffes Clé à douilles
avec douilles
Crayon à
papier
Niveau à
bulles
Équerre
Perceuse
Pinces
Kohler Co. Français-1 1015629-2-B
1. Préparation
Installer les alimentations d’eau et les tuyaux du drain selon
l’information du plan de raccordement. Installer les arrêts
d’alimentation de façon à ce que les poignées ne touchent pas la
colonne quand elles sont entièrement ouvertes.
Installer à l’arrière du mur fini une plaque d’appui suffisamment
robuste pour fournir un matériau pour les dispositifs d’ancrage.
Marquer au crayon l’axe central au sol.
Positionner la colonne à l’emplacement de l’axe central au sol à la
distance requise du mur fini. Se référer à l’information de
raccordement pour la distance requise.
13-1/4"
(33,7cm)
2-7/8"
(7,3cm)
K-2011-8
14-1/2"
(36,8cm)
11-3/16"
(28,4cm)
23-7/8"
(60,6cm)
4" (10,2cm)
2-1/4" (5,7cm)
8-1/4"
(21cm) 17-7/8"
(45,4cm)
K-2011-4
K-2011-1
4" (10,2cm)
2-1/4"
(5,7cm)
2-1/4"
(5,7cm)
Mur fini
K-2011-8
5-3/8"
(13,7cm)
K-2013-8
4-3/8"
(11,1cm)
34"
(86,4cm)
4-1/2" (11,4cm)
7-5/8"
(19,4cm)
3/8" Froid
8-1/2"
(21,6cm)
4" (10,2cm)
Sortie 1-1/4"
3/8" Chaud
10"
(25,4cm)
10"
(25,4cm)
K-2011-8
K-2013-8
Mur fini
Orifices
d'ancrage dans le
lavabo Ø 1/2"
(1,3cm)
Orifice de montage dans la colonne
Ø 1/2" (1,3cm)
Orifice de montage dans la colonne
Ø 1/2" (1,3cm)
Kohler Co. Français-2 1015629-2-B
2. Installer le lavabo
Appliquer huit coussinets autocollants (fournis) sur le rebord
supérieur de la colonne tel qu’indiqué.
Soulever délicatement le lavabo sur la colonne. Si nécessaire,
déplacer doucement la colonne et le lavabo pour assurer un
ajustement approprié à l’emplacement désiré.
REMARQUE : Le lavabo doit être supporté par la colonne.
Localiser les deux orifices d’ancrage du lavabo. Marquer les
emplacements d’orifice d’ancrage sur le mur fini puis marquer le
sol à travers l’orifice à la base de la colonne.
Retirer délicatement le lavabo de la colonne. Puis déplacer la
colonne de la zone.
Percer des orifices de fixation de 1/4″aux emplacements marqués
sur le mur fini et le sol.
REMARQUE : Des dispositifs de serrage autres que boulons
d’ancrage peuvent être utilisés pour monter le lavabo. S’assurer que
les dispositifs de serrage soient de taille et rigidité suffisantes.
Installer les boulons d’ancrage dans les orifices percés et le renfort
de bois. Les boulons d’ancrage doivent s’étendre d’un minimum
de 1-1/4″(3,2 cm) au-delà du mur fini.
Installer le robinet et le drain au lavabo conformément aux
instructions du fabricant.
Mur fini
Installer le robinet et le drain.
Mur fini
Mur fini
11-3/16"
(28,4 cm)
11-3/16"
(28,4 cm)
8-1/4"
(21 cm)
8-1/4"
(21 cm)
K-2011
K-2011
K-2011
K-2013
K-2013
K-2013
Dessus de colonne
Emplacement de la colonne et du lavabo
Installer les écrous
borgnes et les rondelles.
Appliquer
un joint
adhésif.
Y
XBase de
colonne
1015629-2-B Français-3 Kohler Co.
Installer le lavabo (cont.)
Placer la colonne sur le boulon d’ancrage au sol. Le boulon
d’ancrage empêchera la colonne de glisser hors de sa position. Il
n’est pas nécessaire de sécuriser la colonne au boulon d’ancrage
avec un écrou.
Poser soigneusement le lavabo sur sa colonne de façon à faire
passer les écrous d’ancrage dans les orifices prévus.
ATTENTION : Risque d’endommagement du produit. Ne
pas trop serrer les écrous borgnes. Le serrage excessif peut
endommager le produit.
Installer les écrous borgnes et les rondelles sur les boulons
d’ancrage. Niveler le lavabo, puis bien serrer les écrous borgnes
jusqu’au serrage.
Connecter et serrer le siphon au drain.
Compléter les connexions d’alimentation d’eau au robinet selon
les instructions emballées avec le robinet.
Kohler Co. Français-4 1015629-2-B
Guía de instalación
Lavabo de pedestal
Herramientas y materiales
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Esta guía de instalación contiene los pasos de instalación para
fijar el lavabo a una estructura de madera. Para otras
instalaciones, provea el refuerzo adecuado y los herrajes de
suficiente tamaño y resistencia.
Asegúrese de que las paredes y el piso estén a escuadra, a plomo
y a nivel antes de proceder con la instalación.
Las dimensiones del producto son nominales y cumplen con las
tolerancias de la norma ASME A112.19.2.
Kohler Co. se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
Cinta
para medir Lentes de
seguridad
Llave
ajustable
Llave para
tubo Llave de dados
con dados
Escuadra
Taladro
Lápiz
Pinzas
Nivel
Kohler Co. Español-1 1015629-2-B
Andere Handbücher für K-2011
1
Dieses Handbuch passt für folgende Modelle
2
Inhaltsverzeichnis
Sprachen:
Andere Kohler Badezimmerarmatur Handbücher
Kohler
Kohler K-809 Kurzanleitung
Kohler
Kohler STRAYT 99166T-C4 Bedienungsanleitung
Kohler
Kohler K-6534 Bedienungsanleitung
Kohler
Kohler K-355 Bedienungsanleitung
Kohler
Kohler K-1278 Bedienungsanleitung
Kohler
Kohler K-701799T-FMSW Bedienungsanleitung
Kohler
Kohler K-7710 Montageanleitung
Kohler
Kohler SKYLINE K-705880T-FM-SHP Bedienungsanleitung
Kohler
Kohler Mira Showers Decor 8.5 kW Bedienungsanleitung
Kohler
Kohler Underscore K-1167-GLW Benutzerhandbuch
Kohler
Kohler Components EX28096K-4 Bedienungsanleitung
Kohler
Kohler STERLING 5400 Series Bedienungsanleitung
Kohler
Kohler K-142 Bedienungsanleitung
Kohler
Kohler K-300 Montageanleitung
Kohler
Kohler K-7500 Bedienungsanleitung
Kohler
Kohler SLIM K-15227T Bedienungsanleitung
Kohler
Kohler K-R99254X-4CD Montageanleitung
Kohler
Kohler ODEON K-8827T Bedienungsanleitung
Kohler
Kohler K-706853-8L-SHP Bedienungsanleitung
Kohler
Kohler K-701800T-FMSW Bedienungsanleitung
