Kohler K-1013 Bedienungsanleitung

Installation Guide

Acrylic Drop-In Baths

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México

(Ej. K-12345M)

Français, page “Français-1”

Español, página“ Español-1”

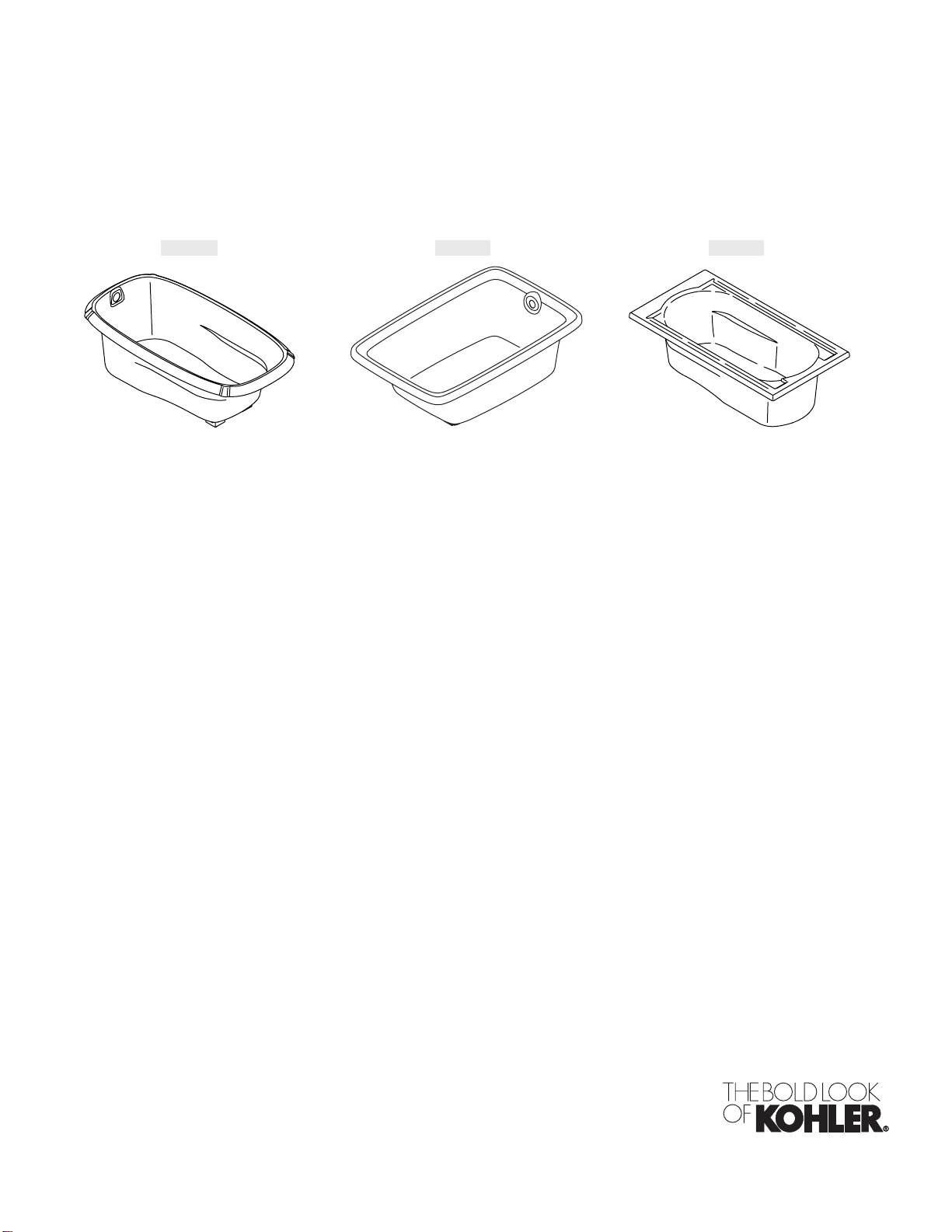

K-1013 K-1156 K-1184

1014128-2-D

Tools and Materials

Thank You For Choosing Kohler Company

We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before

you start installation. If you encounter any installation or performance problems, please don’t hesitate to

Company.

Before You Begin

CAUTION: Risk of product damage. Do not support the bath by the rim.

This bath is designed for drop-in or raised-deck installation.

The installation of a rim-mounted faucet is not recommended with this bath.

Observe all local plumbing and building codes.

Unpack and inspect the bath for damage. Return the bath to the carton until installation.

Provide properly dimensioned framing.

Install the bath to an adequately supported, level subﬂoor.

Before installation, ensure proper access to the ﬁnal plumbing connections.

Plus:

• Conventional woodworking tools and materials

• Drop cloth

• 2x4's or 2x6's

• Construction adhesive (optional)

• Cement or mortar (optional)

• Water-resistant wall material

• Rags

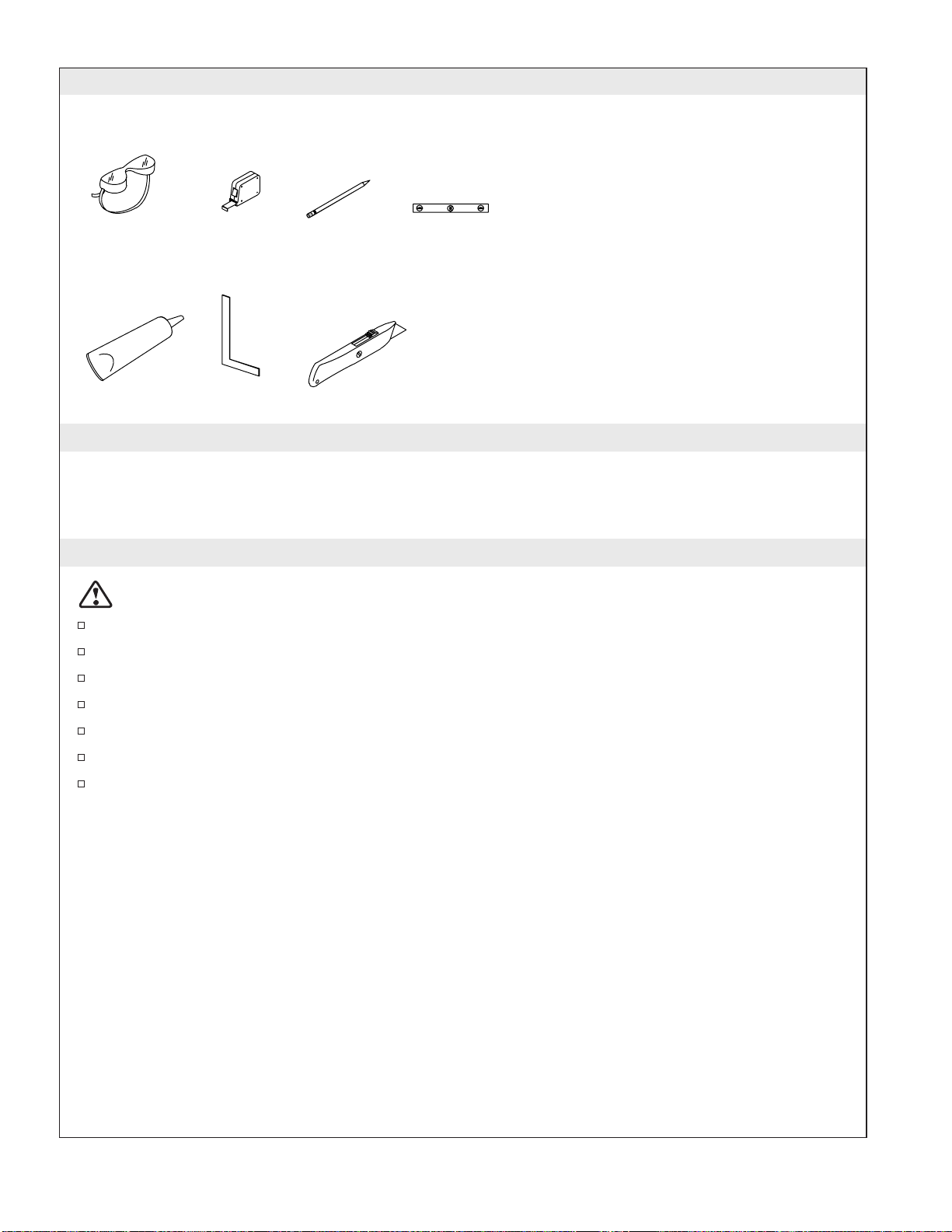

Pencil

Square Knife

Level

Safety

Glasses Tape

Measure

Sealant

1014128-2-D 2 Kohler Co.

1. Prepare the Site

WARNING: Risk of product damage. Do not support the bath by the rim.

NOTICE: Unless otherwise speciﬁed, ﬂoor support under the bath must provide for a minimum of 80

lbs./square foot (390 Kg./square meter) loading.

Make sure the ﬂooring offers adequate support for your bath, and verify that the subﬂoor is ﬂat and

level.

This bath should be installed in a drop-in or raised deck installation. If a deck-mounted faucet and

valving are planned, ensure that adequate space is available for their installation.

When constructing the framing, allow for the thickness of the ﬁnished wall materials.

Construct 2x4 or 2x6 stud framing designed for your particular installation. Frame the ﬂoor, or

construct a frame for a raised deck installation according to the roughing-in information. Ensure that

there is a 1/16″(2 mm) gap between the ﬁnished deck/ﬂoor surface so the bath does not rest on the

rim.

Position the plumbing according to the roughing-in information. Cap the supplies and check for

leaks.

2. Prepare the Bath

Install the drain to the bath according to the drain manufacturer’s instructions. Do not connect the

trap at this time.

Position a clean drop cloth or similar material in the bottom of the bath. Be careful not to scratch the

surface of the bath.

Frame the floor

according to the

roughing-in information.

Position

the rough

plumbing.

Verify that the subfloor

offers adequate support,

and is flat and level.

Provide a 1/16" (2 mm)

gap between the bath rim

and framing.

Construct 2x4 or

2x6 stud framing

according to the

roughing-in

information.

Kohler Co. 3 1014128-2-D

3. Secure the Bath to the Subﬂoor

CAUTION: Risk of product damage. Do not support the bath by the rim.

Choose the installation option that best applies to your particular installation.

If the subﬂoor is not level, shim the bath support blocks as necessary.

Option 1: Secure Using Cement or Mortar Bed

Spread a 2″(5.1 cm) thick layer of cement or mortar on the subﬂoor where the bath will be placed.

This will help secure, level and support the bath.

NOTE: The support blocks must rest directly on the support ﬂoor.

Clear all the material away from the support block locations.

NOTE: Do not use gypsum cement or drywall compound for this application, as they will not provide an

acceptable, durable bond.

Position a piece of plastic drop cloth or similar material over the cement or mortar bed.

With help, carefully lift the bath into place and make sure the support blocks do not rest in the bed

material. Verify that the bath is level and resting on all support blocks.

Insert the drain tailpiece into the trap.

NOTE: An access panel will simplify future maintenance.

Option 2: Secure Using Construction Adhesive

Apply a generous amount of high-quality construction adhesive to the bottom of the support blocks.

With help, carefully lift the bath into place and verify it is level and resting on all support blocks.

Insert the drain tailpiece into the trap.

NOTE: An access panel will simplify future maintenance.

Option 3: Secure Using Silicone Sealant

With help, carefully lift the bath into position.

Insert the drain tailpiece into the trap.

Verify that the bath is level and resting on all support blocks.

Apply a continuous bead of silicone sealant around the entire rim of the bath.

NOTE: An access panel will simplify future maintenance.

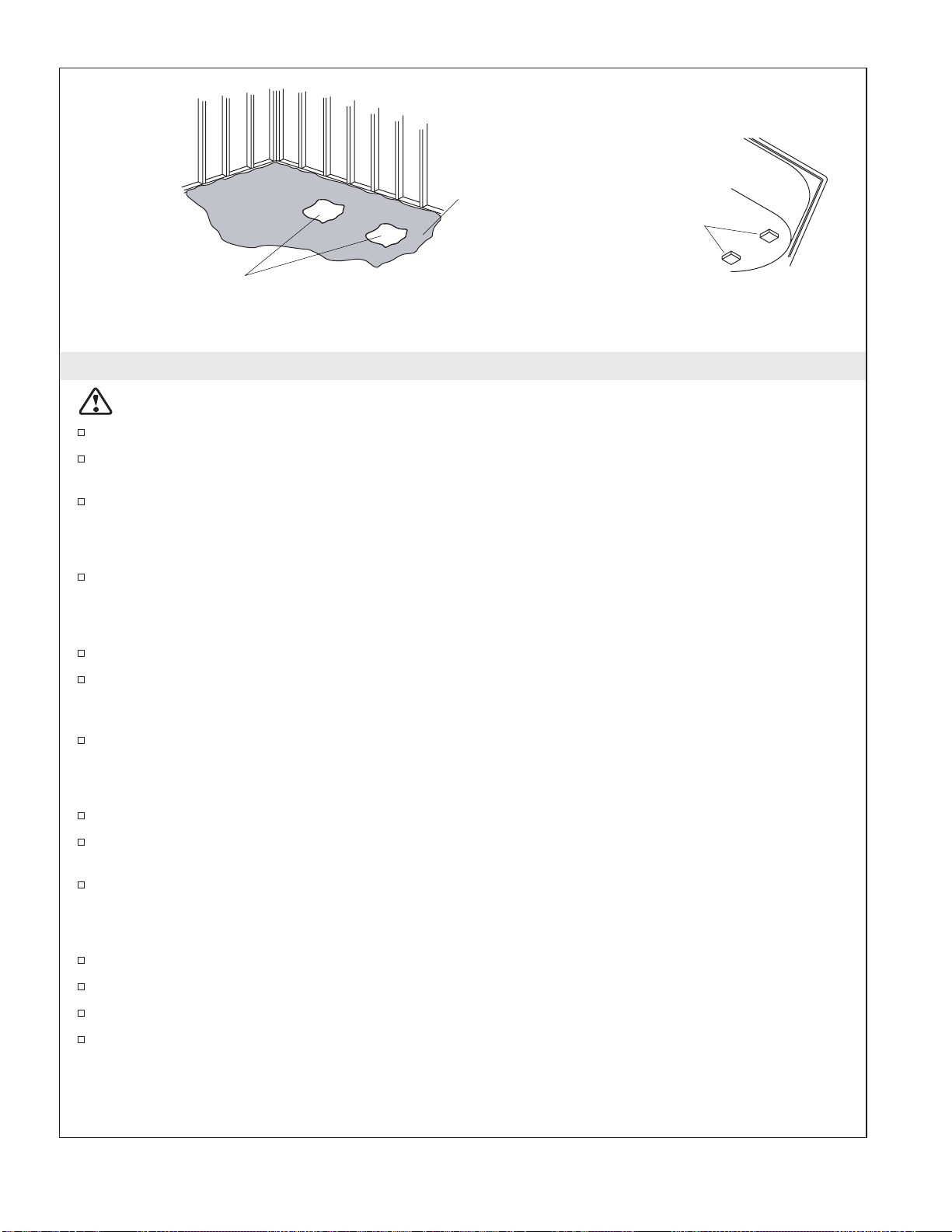

Clear spaces

for support

blocks.

Apply a bead of

silicone sealant

around the entire rim

Apply construction

adhesive to the

support blocks.

Spread a 2"

(5.1 cm) layer

of cement or

mortar bed

material.

1014128-2-D 4 Kohler Co.

4. Install the Plumbing

CAUTION: Risk of property damage. Make sure a watertight seal exists on all bath drain connections.

NOTE: Provide access to all plumbing connections to simplify future maintenance.

Connect the trap to the drain according to the drain manufacturer’s instructions.

Install the faucet valving according to the faucet manufacturer’s instructions. Do not install the

faucet trim at this time.

Open the hot and cold water supplies and check all connections for leaks.

Run water into the bath and check the drain connections for leaks.

Fill the bath to the overﬂow and check for leaks.

5. Complete the Installation

Carefully remove the protective tape from the bath rim.

If necessary allow for deck mounted valves and spout.

Cover the framing with water-resistant wall material.

Seal the joints between the bath rim edges and the water-resistant wall material with silicone

sealant. Tape and mud the water-resistant wall material.

Install the ﬁnished wall. Seal the joints between the bath rim and the ﬁnished wall with silicone

sealant.

Install the faucet trim according to the faucet manufacturer’s instructions.

Clean-Up Procedures

CAUTION: Risk of product damage. Do not allow cleaners containing petroleum distillates to remain

in contact with the surface for long periods of time.

When cleaning up after installation, do not use abrasive cleaners, as they may scratch and dull the

bath surface. Use warm water and a liquid, non-abrasive detergent to clean the surface.

Remove stubborn stains, paint, or tar with turpentine or paint thinner. Remove plaster by scraping

with a wood edge. Do not use metal scrapers, wire brushes, or other metal tools. You can use a

powder-type detergent on a damp cloth to provide mild abrasive action to any residual plaster.

Bath

Framing

Apply silicone

sealant to the edges

of the water-resistant

deck material and

the finished deck

Finished

Deck

Material

Water-Resistant

Deck Material

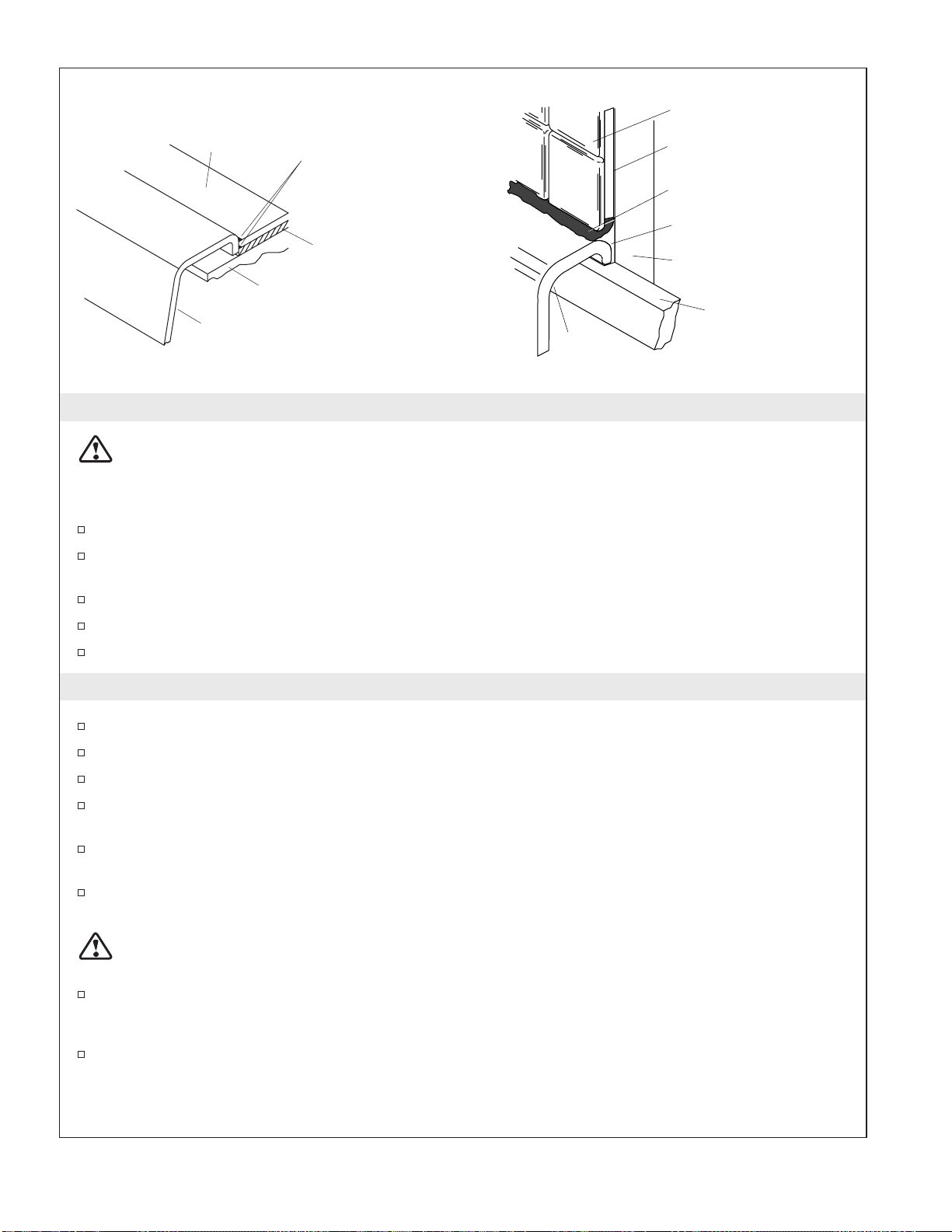

Silicone Sealant

Tiling-In Bead

Ledger Strip

Bath

2x4 Studding

Water-Resistant

Wall Material

Finished Wall Material

Kohler Co. 5 1014128-2-D

Guide d’installation

Baignoires encastrées en acrylique

Outils et matériaux

Merci d’avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s’il vous plaît quelques

minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter à nous contacter en cas de

problème d’installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet

sont au verso. Merci encore d’avoir choisi la compagnie Kohler.

Avant de commencer

ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire par le rebord.

Cette baignoire est conçue pour une installation encastrée ou sur podium.

L’installation d’un robinet à montage sur rebord n’est pas recommandée pour cette baignoire.

Respecter tous les codes de plomberie et de bâtiment locaux.

Déballer la baignoire et l’examiner soigneusement pour en déceler tout dommage. Remettre la

baignoire dans l’emballage jusqu’à l’installation.

Prévoir un cadrage aux dimensions appropriées.

Cette baignoire doit avoir le support nécessaire sur un sol nivelé.

Avant l’installation, s’assurer d’avoir suffisamment d’accès aux connexions ﬁnales de plomberie.

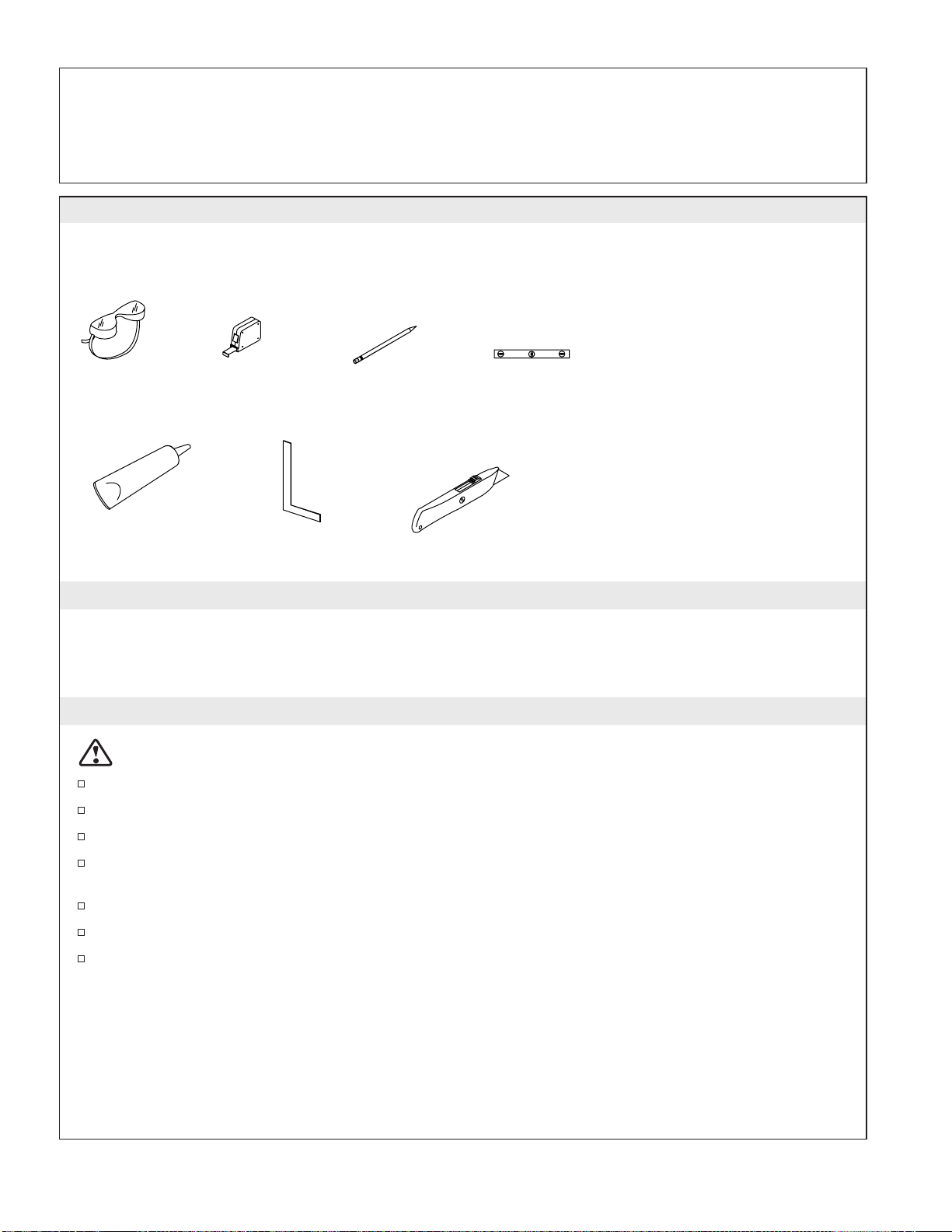

Crayon à papier

Équerre Couteau

Matériau

d'étanchéité

Mètre

ruban

Lunettes de

protection Niveau à bulle • Outils conventionnels de

menuiserie et matériaux

• Adhésif de construction optionnel

Plus:

• Toile de peintre

• Matériau hydrorésistant du mur

• Ciment ou mortier optionnel

• Chiffon

Kohler Co. Français-1 1014128-2-D

1. Préparer le site

AVERTISSEMENT : Risque d’endommagement du produit. Ne pas soulever la baignoire par le

rebord.

AVIS : Sauf contre-indications, le support du plancher sous la baignoire doit pouvoir soutenir une charge

minimale de 80 lbs./pied carré (390 kg/m2).

S’assurer que le podium constitue un support adéquat pour votre baignoire et que le fond soit plat

et nivelé.

Cette baignoire devrait être encastrée ou installée sur un podium. Si la pose d’un robinet et des

valves sur comptoir est prévue, prévoir suffisamment d’espace pour l’installation.

Pendant la construction du cadre, tenir compte de l’épaisseur des matériaux du mur ﬁni.

Construire un cadre avec des montants de 2x4 ou de 2x6 pour votre installation particulière.

Préparer le sol ou construir un cadre pour une installation sur podium, selon le plan de

raccordement. S’assurer qu’il y ait un espace de 1/16″(2 mm) entre la surface du comptoir/sol ﬁni

de manière à ce que la baignoire ne repose pas sur le rebord.

Positionner la plomberie selon l’information du plan du raccordement. Boucher les alimentations et

vériﬁer s’il y a des fuites.

2. Préparer la baignoire

Installer le drain à la baignoire selon les instructions. Ne pas connecter le siphon à ce moment.

Positionner un linge propre ou matière similaire à la base de la baignoire. Faire attention de ne pas

rayer la surface de la baignoire.

Préparer le sol selon

les informations du plan

de raccordement.

Positionner la

plomberie.

Vérifier que le sous-

plancher peut supporter le

poids nécessaire qu'il soit

plat et nivelé.

Laisser un espacement

d'1/16" (2 mm) entre le

rebord de la baignoire et

l'encadrement.

Construire le cadre

avec des montants

de 2 x 4

ou de 2 x 6 selon

les informations du

plan de

raccordement.

Kohler Co. Français-2 1014128-2-D

3. Sécuriser la baignoire au sol

ATTENTION : Risque d’endommagement du produit. Ne pas soulever la baignoire par le rebord.

Choisir l’option d’installation qui s’applique le mieux à votre installation.

Si le fond n’est pas nivelé, caler les blocs de renfort de la baignoire si nécessaire.

Option 1: Sécuriser en utilisant un lit de ciment ou de mortier

Étaler un lit de ciment ou mortier de 2″(5,1 cm) d’épaisseur sur le sol à l’endroit d’installation de la

baignoire. Ceci pour aidera a ﬁxer, niveler et supporter la baignoire.

REMARQUE : Les blocs de renfort doivent s’appuyer directement sur le sol de support.

Dégager tout matériel se trouvant autour des blocs de renfort.

REMARQUE : Ne pas utiliser de plâtre ou un mélange pour cloison sèche pour cette installation, car ces

produits ne fourniront pas un scellement acceptable, et durable.

Déposer une bâche de plastique sur le lit de ciment ou de mortier.

Avec de l’aide, soulever et installer soigneusement la baignoire en place et s’assurer que les blocs de

renforts ne reposent pas sur le matériau de l’embase. S’assurer que la baignoire soit nivelée et

qu’elle s’appuie sur tous les blocs de support.

Insérer la pièce de raccordement du drain dans le siphon.

REMARQUE : Un panneau d’accès facilitera une maintenance future.

Option 2: Sécuriser en utilisant de l’adhésif de construction

Appliquer un adhésif de construction de haute qualité à la base des blocs de renfort.

Avec de l’aide, soulever soigneusement la baignoire en s’assurant qu’elle soit nivelée et quelle

repose sur tous les blocs de support.

Insérer la pièce de raccordement du drain dans le siphon.

REMARQUE : Un panneau d’accès facilitera une maintenance future.

Option 3: Sécuriser en utilisant du mastic à la silicone

Avec de l’aide, positionner la baignoire.

Insérer la pièce de raccordement du drain dans le siphon.

S’assurer que la baignoire soit nivelée et qu’elle s’appuie sur tous les blocs de support.

Appliquer un boudin de silicone autour du rebord de la baignoire.

REMARQUE : Un panneau d’accès facilitera une maintenance future.

Appliquer un boudin de

silicone autour du rebord

Appliquer de l'adhésif de

construction aux blocs de

support.

Espacé à 2" (5,1 cm)

lit de ciment ou de

mortier.

Dégager des espaces pour

les blocs de support.

1014128-2-D Français-3 Kohler Co.

4. Installer la plomberie

ATTENTION : Risque d’endommagement du matériel. S’assurer qu’un joint étanche existe sur toutes

les connexions du drain de baignoire.

REMARQUE : Prévoir un accès à toutes les connexions de la plomberie pour faciliter tout entretien futur.

Connecter la trappe au drain selon les instructions du fabricant.

Installer les valves du robinet conformément aux instructions du fabricant. Ne pas installer le

robinet à ce stade.

Ouvrir les alimentations d’eau chaude et froide et vériﬁer s’il y a des fuites.

Laisser couler l’eau dans la baignoire et vériﬁer s’il y a des fuites dans les connexions du drain.

Remplir la baignoire au trop plein et vériﬁer s’il y a des fuites.

5. Compléter l’installation

Retirer délicatement la pellicule protectrice du rebord de la baignoire.

Si nécessaire, prévoir un espace pour le montage des valves et du bec sur comptoir.

Recouvrir le cadrage avec du matériau hydrorésistant.

Sceller les joints entre le rebord de la baignoire et le mur hydrorésistant à l’aide de silicone. Poser et

appliquer le matériau hydrorésistant du mur.

Installer le mur ﬁni. Sceller les joints entre le rebord de la baignoire et le mur ﬁni à l’aide de

silicone.

Installer la bague de garniture du robinet conformément aux instructions du fabricant.

Procédures de nettoyage

ATTENTION : Risque d’endommagement du produit. Ne pas laisser longtemps des produits à base

de pétrole sur la surface de la baignoire.

Lors du nettoyage après l’installation, ne pas utiliser de produits abrasifs car ils pourraient rayer et

abîmer la surface de la baignoire. Utiliser de l’eau tiède et un détergent non abrasif pour nettoyer la

surface.

Retirer les taches résistantes, peinture, ou goudron avec de l’essence de térébenthine ou un diluant

pour peinture. Retirer le plâtre au moyen d’un bord en bois. Ne pas utiliser de grattoirs en métal,

une brosse en fer ou d’autres outils en métal. Il est possible d’utiliser des nettoyants en poudre sur

un chiffon humide pour une action abrasive douce.

Appliquer de la silicone

sur les bords du

matériau hydrorésistant

du podium fini.

Matériau

hydrorésistant du

podium

Matériau du

podium fini

Cadre

Baignoire

Matériau du mur fini

Matériau hydrorésistant

du mur

Lambourde de

plancher sur poutre

Installation des carreaux

2 x 4 cloutage

Baignoire

Silicone d'étanchéité

Kohler Co. Français-4 1014128-2-D

Guía de instalación

Bañeras acrílicas de instalación empotadra

Herramientas y materiales

Gracias por elegir los productos de Kohler

Le agradecemos que haya elegido la calidad de Kohler. Dedique unos minutos para leer este manual antes

de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en

contactarnos. Nuestros números de teléfono y nuestro sitio web se encuentran en la cubierta posterior de esta

guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

PRECAUCIÓN: Riesgo de daños al producto. No apoye la bañera por los bordes.

Esta bañera está diseñada para instalarse empotrada o sobre cubierta elevada.

No se recomienda instalar las griferías sobre el borde de la bañera.

Cumpla con todos los códigos locales de plomería y de construcción.

Desembale la bañera y revise que no tenga daños. Vuelva a colocar la bañera en la caja hasta que la

instale.

Construya una estructura que tenga las medidas correctas.

Es necesario instalar la bañera en un piso nivelado y con suﬁciente soporte.

Antes de instalar, asegúrese de tener acceso adecuado a las conexiones ﬁnales.

CuchilloEscuadra

Lápiz Nivel

Sellador

Lentes de

seguridad Cinta

métrica

Más:

• Herramientas y materiales convencionales

para trabajar la madera

• Lona para el piso

• Postes de 2x4 ó 2x6

• Adhesivo de contrucción (opcional)

• Cemento o mortero (opcional)

• Material de pared resistente al agua

• Trapos

Kohler Co. Español-1 1014128-2-D

Andere Handbücher für K-1013

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Kohler Badewanne Handbücher

Kohler

Kohler Underscore K-1168-H2-0 Montageanleitung

Kohler

Kohler Underscore VibrAcoustic BubbleMassage... Bedienungsanleitung

Kohler

Kohler Memoirs K-1418-G Benutzerhandbuch

Kohler

Kohler K-1315 Bedienungsanleitung

Kohler

Kohler K-1913 Bedienungsanleitung

Kohler

Kohler Lakewood K-1649 Montageanleitung

Kohler

Kohler K-1106 Bedienungsanleitung

Kohler

Kohler K-1106 Bedienungsanleitung

Kohler

Kohler K-1162 Kurzanleitung

Kohler

Kohler K-1394 Series Bedienungsanleitung

Kohler

Kohler K-1106 Kurzanleitung

Kohler

Kohler K-711 Montageanleitung

Kohler

Kohler K-770 Bedienungsanleitung

Kohler

Kohler K-1114 Kurzanleitung

Kohler

Kohler K-1239P-LA Kurzanleitung

Kohler

Kohler K-1457-G Kurzanleitung

Kohler

Kohler K-1169 Kurzanleitung

Kohler

Kohler Stargaze K-24019-GHW Bedienungsanleitung

Kohler

Kohler Escale K-11343-G Bedienungsanleitung

Kohler

Kohler Memoirs K-8333T-0 Montageanleitung

Kohler

Kohler BATH WALL Kurzanleitung

Kohler

Kohler K-1124-LA Kurzanleitung

Kohler

Kohler Expanse K-1100-LA Bedienungsanleitung

Kohler

Kohler Sterling Unwind 96129-0 Bedienungsanleitung

Beliebte Badewanne Handbücher anderer Marken

Agua

Agua BARTOLI-66 Bedienungsanleitung

PAA

PAA PRELUDE Bedienungsanleitung

BETTE

BETTE SILHOUETTE Bedienungsanleitung

American Standard

American Standard Whirlpool/Bathing Pool 2748.XXXW Bedienungsanleitung

Oliveri

Oliveri Naples Bedienungsanleitung

Lyons

Lyons Elite ETLxx663219 Series Bedienungsanleitung

Woodbridge

Woodbridge BJ500 Montageanleitung

Whirlpool

Whirlpool Ariel ARL-702 Bedienungsanleitung

TEIKO

TEIKO EXCELLENT DUO Bedienungsanleitung

American Standard

American Standard Colony 5-1/2' x 32" Bedienungsanleitung

American Standard

American Standard 3052OD.X0X Kurzanleitung

agape

agape MARSIGLIA AVAS1075 Bedienungsanleitung

Kallista

Kallista P50045-G5 Montageanleitung

Ariel

Ariel AM Series Bedienungsanleitung

Agua

Agua BAHLI-60 Bedienungsanleitung

DURAVIT

DURAVIT XViu 700443 Bedienungsanleitung

American Standard

American Standard Colony 2740 Series Bedienungsanleitung

Rapsel

Rapsel OFURO Handbuch
