Installation Guide

Acrylic Baths

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México

(Ej. K-12345M)

Français, page “Français-1”

Español, página “Español-1”

K-1313, K-1314

1023717-2-B

Tools and Materials

Thank You For Choosing Kohler Company

We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before

you start installation. If you encounter any installation or performance problems, please don’t hesitate to

Company.

Before You Begin

Observe all local plumbing and building codes.

Unpack and inspect the bath for damage. Return the bath to the carton until you are ready to

install.

Corner installation is required for this bath.

You must have all the required components (bath, receptor, bench, apron and/or end panel) before

beginning the installation. When this bath is combined with a receptor, bench, apron and/or end

panel, the required assembly sequence is:

•Attach the bench (if used) to the receptor

•Install the receptor

•Install the bath

•Attach the end panel (if used)

•Install the apron

•Tighten the hardware and secure the ﬂanges

•Install the shower door

Provide properly dimensioned framing.

Install the bath to an adequately supported, level subﬂoor.

The basin area requires no additional support when the subﬂoor is level and square with the stud

framing. Consider using shims for additional support if the subﬂoor is uneven.

Before installation, ensure proper access to the ﬁnal plumbing connections.

Verify adequate mounting and connection space for the faucet.

Conﬁrm adequate support for the faucet. Large deck-mounted faucets that may be inadvertently

used as a means of support are not appropriate or safe for this installation.

This bath conforms to ANSI Standard Z124.1. All dimensions are nominal.

Plus:

#6 Large-head galvanized nails

Conventional woodworking tools and materials

Drop cloth

2x4’s or 2x6’s

Water-resistant wall material

Combination of socket wrenches

Rags

Pencil

Square Knife

Level Pliers

Safety

Glasses Tape

Measure Blade

Screwdriver Phillips

Screwdriver

Sealant

Claw

Hammer Drill /

Drill Bits

1023717-2-B 2 Kohler Co.

1. Prepare the Site

NOTICE: Adequate ﬂoor support must be provided. Consult the roughing-in sheet packed with your bath

for speciﬁc ﬂoor loading requirements.

Make sure the ﬂooring offers adequate support for your bath, and verify that the subﬂoor is ﬂat and

level.

This bath must be installed in a corner.

When constructing the framing, allow for the thickness of the ﬁnished wall materials.

Construct 2x4 or 2x6 stud framing according to the roughing-in information packed with the bath.

Position the plumbing according to the roughing-in information. Cap the supplies and check for

leaks.

Unless the bath is elevated for an above-ﬂoor drain installation, a hole will need to be cut to

accommodate the drain connections. Refer to the roughing-in information.

2. Install the Receptor (if used)

If this installation requires a receptor, install it now according to the instructions packed with the

receptor.

3. Prepare the Bath

Install the drain to the bath according to the drain manufacturer’s instructions. Do not connect the

trap at this time.

Position a clean drop cloth or similar material in the bottom of the bath. Be careful not to scratch the

surface of the bath.

Position

the rough

plumbing

Construct 2x4

or 2x6 stud

framing

according to

the roughing-in

information

Verify that the subfloor offers

adequate support, and is flat and level

Kohler Co. 3 1023717-2-B

4. Install the Bath

If the subﬂoor is not level, use shims between the bath and the subﬂoor as needed.

With help, carefully lift the bath into place.

Verify that the bath is level and resting on all support feet.

Insert the drain tailpiece into the trap.

NOTE: An access panel will simplify future maintenance.

Install the Corner Post

CAUTION: Risk of product damage. Do not force the corner post into place, or use it to adjust the

height or level of the bath.

Position the corner post in the unsupported front corner of the bath so the three large holes are

toward the side of the bath. Identify the predrilled holes in the wood block on the underside of the

bath.

Secure the corner post to the block with the two screws provided. Tighten securely.

If it is necessary to adjust the height of the corner post, loosen the two hex nuts securing the corner

post top bracket in place. Slide the adjustment bracket up or down as needed to achieve a good ﬁt.

You may need to repeat this step for the bottom bracket. Hand tighten the hex nuts.

For bath only installations: If used, attach the end panel at this time according to the packed

instructions.

Attach the Receptor/Bench to the Bath

For Bath/Receptor Combinations Only

If the bench is not assembled to the receptor, attach it according to the instructions included with

the receptor before proceeding.

Lift the bath slightly along the outside end, and insert the bench top ﬂange into the groove

underneath the bath rim.

Position the bench so the side ﬂange is behind the corner post. Align the three fastener holes in the

bench with the holes in the corner post, and loosely fasten the bolts and hex nuts.

Use a carpenter’s square to square the corner bracket, bath, receptor and bench with the ﬂoor.

Secure the bottom corner bracket ﬁrmly to the ﬂoor with two screws.

Corner Post

Screw

Three

Large

Holes

Bath Front Corner

Wood Block

Predrilled Holes

Adjustable Bracket

Two Hex Nuts

Bench

Lift

Square

Screws

Three

Fastener

Holes

Groove

Underneath

Bath Rim

Top

Flange

Side Flange

Corner Post

1023717-2-B 4 Kohler Co.

5. Secure the Bath to the Stud Framing

Insert the drain tailpiece into the trap. Make sure the bath is level and resting on all support feet.

Drill 1/8″(3 mm) pilot holes through the back nailing-in ﬂange at each stud location.

Securely tighten the bench/end panel bolts and the hex nuts previously assembled to the corner

post.

Securely tighten the corner post adjustment bracket nuts.

Drill 1/8″(3 mm) pilot holes through the nailing-in ﬂanges of the bath side and receptor/bench or

end panel wherever they contact a stud.

Secure all the nailing-in ﬂanges to the studs with screws or galvanized nails.

Nail 1/4″(6 mm) thick furring strips to the studs to shim out to the edge of the nailing-in ﬂange.

6. Install the Plumbing

CAUTION: Risk of personal injury. Bath rim-mounted faucets that may be inadvertently used as a

means of support are not appropriate or safe for this installation.

CAUTION: Risk of property damage. Make sure a watertight seal exists on all bath drain connections.

NOTE: Provide access to all plumbing connections to simplify future maintenance.

Connect the trap to the drain according to the drain manufacturer’s instructions.

Install the faucet valving according to the faucet manufacturer’s instructions. Do not install the

faucet trim at this time.

Open the hot and cold water supplies and check all connections for leaks.

Run water into the bath and check the drain connections for leaks.

Fill the bath to the overﬂow and check for leaks.

Stud

Nailing-In

Flange

Install furring strips to the wall studs to

shim out to the edge of the nailing-in flange.

Kohler Co. 5 1023717-2-B

7. Complete the Installation

Install the apron according to the packed instructions.

Carefully remove the protective tape from the bath rim.

Apply a bead of silicone sealant to the nailing-in ﬂange.

Install water-resistant wall material a maximum of 1/4″(6 mm) above the bath deck.

Seal the joints between the bath rim edges and the water-resistant wall material with silicone

sealant. Tape and mud the water-resistant wall material.

Install the ﬁnished wall. Seal the joints between the bath rim and the ﬁnished wall with silicone

sealant. RTV (Room Temperature Vulcanizing) sealant is recommended.

Install the faucet trim according to the faucet manufacturer’s instructions.

Clean-Up

When cleaning up after installation, do not use abrasive cleaners, as they may scratch and dull the bath

surface. Use warm water and a liquid, non-abrasive detergent to clean the surface.

CAUTION: Risk of product damage. Do not allow cleaners containing petroleum distillates to remain

in contact with the surface for long periods of time.

Remove stubborn stains, paint, or tar with turpentine or paint thinner. Remove plaster by scraping with a

wood edge. Do not use metal scrapers, wire brushes, or other metal tools. You can use a powder-type

detergent on a damp cloth to provide mild abrasive action to any residual plaster.

Bath

Framing

Water-Resistant

Wall Material

Finished

Wall

Apply silicone

sealant to the

joint between the

bath and the

finished wall

1023717-2-B 6 Kohler Co.

Guide d’Installation

Baignoire

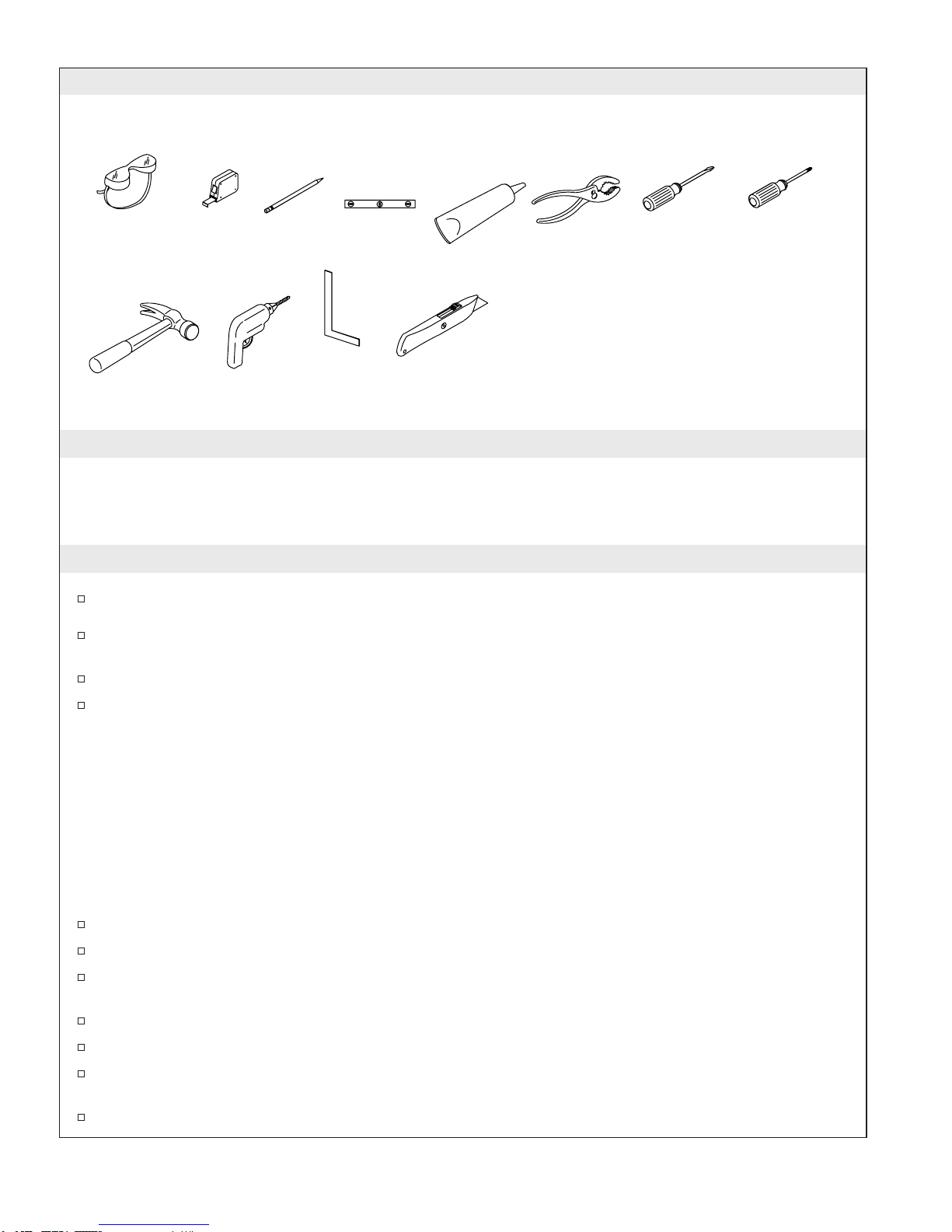

Outils et Matériaux

Merci d’avoir choisi un produit KOHLER

Nous apprécions votre engagement envers la qualité KOHLER. S’il vous plait, prenez quelques minutes et

lisez attentivement ce guide avant de commencer votre installation. N’hésitez pas à nous contacter en cas de

problème d’installation ou de fonctionnement. Nos numéros de téléphones et notre adresse du site Internet

sont au verso. Merci encore d’avoir choisi un produit KOHLER.

Avant De Commencer

Respectez tous les codes locaux de plomberie et de bâtiment.

Déballez la baignoire et examinez la soigneusement pour en déceler tout dommage. Remettre la

baignoire dans son emballage de protection en attendant de commencer l’installation.

Installation dans un angle et requis pour cette Baignoire.

Vous devez avoir tous les composants requis (Baignoire à Hydromassage, receveur/banc, bandeau et

panneau d’extrémité) avant de commencer l’installation. Quand cette Baignoire et combinée avec un

receveur, banc, bandeau ou panneau de ﬁn, la séquence de l’assemblage et comme ce qui suit :

•Attachez le banc (le cas échéant) au receveur.

•Installez le receveur

•Installez la baignoire

•Attachez le panneau de ﬁn (le cas échéant).

•Installez le bandeau

•Serrez les vis et ﬁxez les brides.

•Installez la porte de douche

Prévoyez un cadre aux dimensions appropriées.

Cette baignoire doit avoir le support nécessaire sur un sol de niveau.

L’espace de la cuve ne nécessite pas de support additionnel si le sol est de niveau et d’aplomb avec

le cadre. Utilisez des cales pour un support additionnel si le sol n’est pas de niveau.

Kohler Co. Français-1 1023717-2-B

Avant De Commencer (cont.)

Avant l’installation, assurez-vous d’avoir suffisamment d’accès pour les raccords ﬁnaux.

Vériﬁez le montage correct et l’espacement pour le robinet.

Assurez-vous du montage correct du robinet. Les larges robinets ayant été utilisés par inadvertance

comme moyen de support ne sont pas appropriés ou sécuritaires pour cette installation.

Les dimensions de la Baignoire sont nominales et conformes aux tolérances données par la norme

ANSI Z124.1.

1023717-2-B Français-2 Kohler Co.

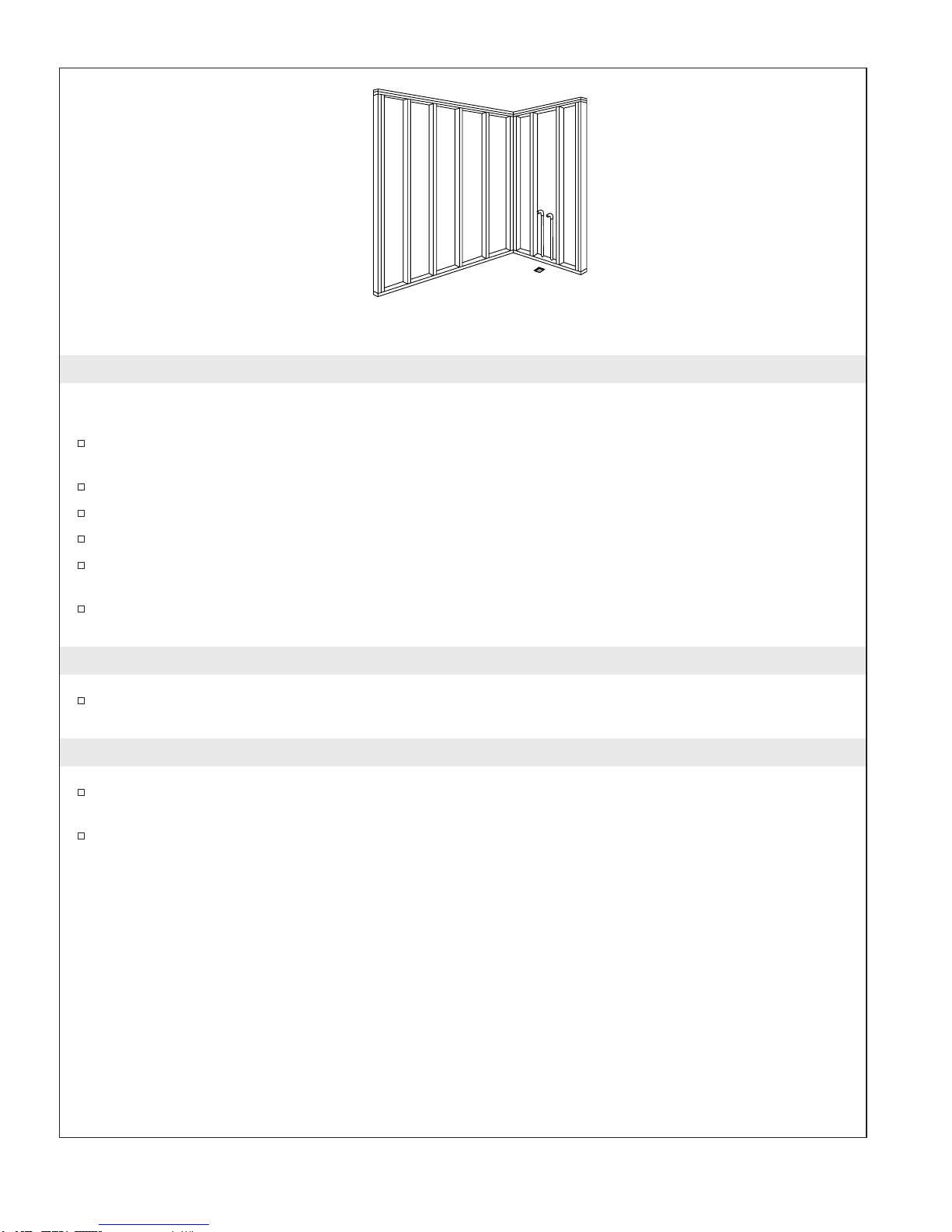

1. Préparez le Site

AVIS : Le sol doit être adéquatement préparé. Consultez le plan de construction emballé avec votre

Baignoire, pour les spéciﬁcations de la préparation de votre sol.

Assurez-vous que le podium constitue un support adéquat pour votre baignoire et que le fond soit

plat et de niveau.

Cette Baignoire doit être installée dans un angle.

Pendant la construction du cadre, tenez compte de l’épaisseur des matériaux du mur.

Construisez le cadre avec des montants de2x4oude2x6suivant l’information du diagramme de

raccordement

Positionnez la plomberie, selon le plan du raccordement. Bouchez les robinets des arrivées et

vériﬁez s’il y a des fuites.

A moins que la Baignoire soit installée sur un podium, un trou sera nécessaire pour y accommoder

la connexion du drain. Consultez le plan de raccordement.

2. Installez le Receveur

Si l’installation nécessite un receveur, installez le à ce moment, selon la notice incluse avec le

receveur.

3. Préparez la Baignoire

Installez le drain à la Baignoire selon la notice du fabricant qui accompagne le produit. Ne pas

brancher le siphon à ce moment.

Placez un linge ou une matière similaire à la base de la Baignoire. Travaillez soigneusement pour ne

pas égratigner la surface du produit.

Kohler Co. Français-3 1023717-2-B

4. Installation de la Baignoire

Si le sol n’est pas de niveau, placer des cales sous la baignoire au besoin.

Avec de l’aide, positionner soigneusement la baignoire à sa place.

Assurez-vous que la baignoire est de niveau et qu’elle s’appuie sur ses pieds.

Introduisez l’about du drain dans la trappe.

REMARQUE : Une ouverture d’accès facilitera un entretien futur.

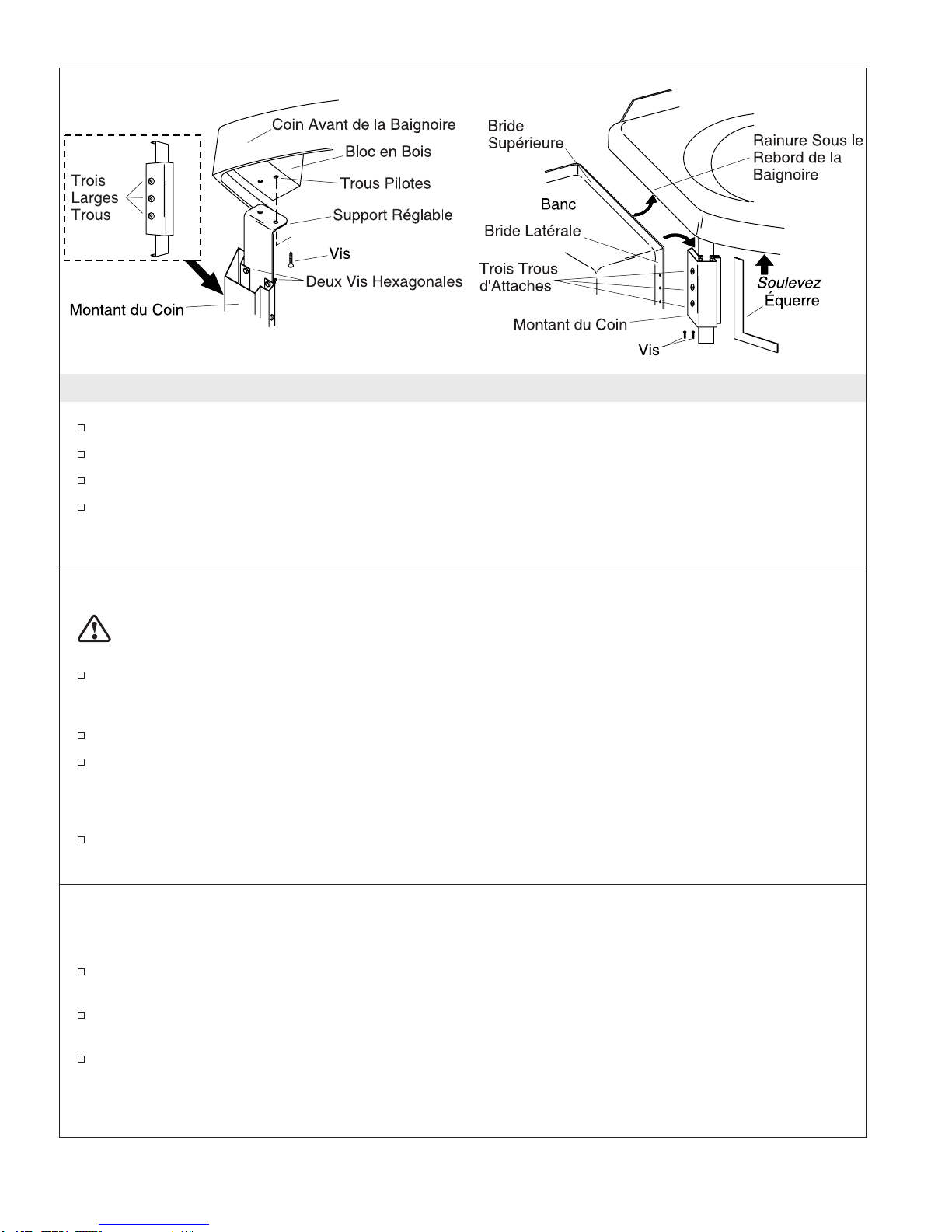

Installez le Support d’Angle

ATTENTION : Risque d’endommagement du produit. Ne pas forcer le support du coin en place, ne

l’utilisez pas pour régler la hauteur ou l’alignement de la baignoire.

Positionnez le support du coin sous l’angle frontal sans appui de la baignoire, pour que les trois

oriﬁces larges soient orientés vers le côté de l’unité. Indentiﬁez les trous pilotes dans le bloc en bois,

sous la baignoire.

Fixez le support du de coin au bloc avec les deux vis. Serrez bien.

Si vous devez régler la hauteur du support du coin, désserrez les deux écrous hexagonaux qui

tiennent le support supérieur. Coulissez le support réglable vers le haut ou vers le bas jusqu’à ce

que la position appropriée soit obtenue. Il sera peut être nécessaire de répéter cette procédure pour

le support inférieur. Serrez les écrous à la main.

Installation pour Baignoire Uniquement : Attachez le panneau de ﬁn si vous l’utilisez et en suivant

les instructions.

Installez le Receveur/Banc à la Baignoire à Hydromassage

Combinaisons pour Baignoire avec Receveur Seulement

Si la Baignoire n’est pas assemblée avec le Receveur, attachez la accordement aux instructions avec

le receveur avant de procéder.

Soulevez la Baignoire par l’extrémité extérieure, puis insérez la collerette du banc dans la rainure

sous le rebord.

Positionnez le banc de façon à ce que la bride latérale soit derrière le montant de l’angle. Alignez les

trois oriﬁces de ﬁxation du banc avec les oriﬁces du montant de l’angle, puis serrer partiellement les

boulons et les écrous hexagonaux.

1023717-2-B Français-4 Kohler Co.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Kohler Badewanne Handbücher

Kohler

Kohler K-1209P-LA Bedienungsanleitung

Kohler

Kohler K-1167 Bedienungsanleitung

Kohler

Kohler Greek K-1492-H2 Montageanleitung

Kohler

Kohler Underscore VibrAcoustic BubbleMassage... Bedienungsanleitung

Kohler

Kohler K-1394 Series Bedienungsanleitung

Kohler

Kohler Mariposa BubbleMassage K-1239-GRA Bedienungsanleitung

Kohler

Kohler K-1822-VB Bedienungsanleitung

Kohler

Kohler Mariposa K-1257-LA-96 Montageanleitung

Kohler

Kohler K-11344 Montageanleitung

Kohler

Kohler Mariposa K-1239-CB Kurzanleitung

Kohler

Kohler K-1127 Kurzanleitung

Kohler

Kohler Sunward BubbleMassage K-1162-G Benutzerhandbuch

Kohler

Kohler K-710 Montageanleitung

Kohler

Kohler Hourglass 30 K-1201 Bedienungsanleitung

Kohler

Kohler K-1224P Kurzanleitung

Kohler

Kohler K-99023T Bedienungsanleitung

Kohler

Kohler K-1224 Benutzerhandbuch

Kohler

Kohler K-1158 Montageanleitung

Kohler

Kohler BATH WALL Kurzanleitung

Kohler

Kohler K-1165 Kurzanleitung

Kohler

Kohler K-1161 Kurzanleitung

Kohler

Kohler K-11344 Montageanleitung

Kohler

Kohler K-1209P Kurzanleitung

Kohler

Kohler K-1112-HB Kurzanleitung

Beliebte Badewanne Handbücher anderer Marken

Agua

Agua BARTOLI-66 Bedienungsanleitung

PAA

PAA PRELUDE Bedienungsanleitung

BETTE

BETTE SILHOUETTE Bedienungsanleitung

American Standard

American Standard Whirlpool/Bathing Pool 2748.XXXW Bedienungsanleitung

Oliveri

Oliveri Naples Bedienungsanleitung

Lyons

Lyons Elite ETLxx663219 Series Bedienungsanleitung

Woodbridge

Woodbridge BJ500 Montageanleitung

Whirlpool

Whirlpool Ariel ARL-702 Bedienungsanleitung

TEIKO

TEIKO EXCELLENT DUO Bedienungsanleitung

American Standard

American Standard Colony 5-1/2' x 32" Bedienungsanleitung

American Standard

American Standard 3052OD.X0X Kurzanleitung

agape

agape MARSIGLIA AVAS1075 Bedienungsanleitung

Kallista

Kallista P50045-G5 Montageanleitung

Ariel

Ariel AM Series Bedienungsanleitung

Agua

Agua BAHLI-60 Bedienungsanleitung

DURAVIT

DURAVIT XViu 700443 Bedienungsanleitung

American Standard

American Standard Colony 2740 Series Bedienungsanleitung

Rapsel

Rapsel OFURO Handbuch
