krispol STARCUS F35 Bedienungsanleitung
STARCUS F35
IX-2022
2
Ogólne informacje dotyczące bezpieczeństwa 3
Dane techniczne urządzenia 4
Wymiary urządzenia 4
Przygotowanie do instalacji 5
Instalacja mechaniczna 6
Obsługa szybkiego rozblokowania linką 8
Zakończenie instalacji / konserwacja 8
Centrala sterująca - część do obsługi przez użytkownika 9
Centrala sterująca - część do obsługi przez instalatora 9
Funkcje podstawowe sterownika 10
Szybkie programowanie napędu 11
Tabela z opisem funkcji w menu 12
Ustawienia parametrów funkcji w menu 13
Kody błędów 34
TX / RX odbiornik radiowy i pilot zdalnego sterowania 36
Opis wejść / wyjść centrali sterującej 37
SPIS TREŚCI
3
Napęd przeznaczony do automatyzowania bram przemysłowych segmentowych.
Bezpieczne działanie napędu jest gwarantowane tylko przy właściwym doborze oraz
instalacji zgodnie z niniejszą instrukcją instalacji i użytkowania.
Napęd posiada klasę ochrony IP 54 i należy go chronić przed deszczem, wilgocią i
innymi niekorzystnymi warunkami otoczenia. Producent nie ponosi odpowiedzialność
za szkody spowodowane innym zastosowaniem urządzenia lub nieprzestrzeganiem
poniższej instrukcji.
Modykacje urządzenia dozwolone są tylko za zgodą producenta. W przeciwnym
razie Oświadczenie Producenta jest nieważne.
Instalacja i uruchomienie mogą być wykonywane wyłącznie przez wykwalikowany
personel.
Tylko przeszkoleni instalatorzy posiadający odpowiednie uprawnienia mogą praco-
wać przy urządzeniach elektrycznych.
Muszą ocenić powierzone im zadania, zwerykować miejsce montażu urządzenia
oraz być w stanie podjąć odpowiednie środki bezpieczeństwa. Prace instalacyjne
należy wykonywać tylko przy wyłączonym zasilaniu. Należy przestrzegać obowiązu-
jących przepisów i norm.
OSTRZEŻENIE: Ważne instrukcje bezpieczeństwa.
- Dla bezpieczeństwa ludzi wymagane jest przestrzeganie wszystkich instrukcji.
Zachowaj tę instrukcję.
- Nie pozwalaj dzieciom bawić się urządzeniem ani urządzeniami sterującymi, w tym
pilotem zdalnego sterowania.
- Przestrzegaj wszystkich instrukcji, ponieważ nieprawidłowa instalacja może prowa
dzić do poważnych obrażeń.
- Przyciski sterujące napędem muszą być zainstalowane tak, aby można bezpośred
nio zwerykować działanie bramy, ale poza zasięgiem jej ruchomych części. Jeżeli
napęd nie jest uruchamiany kluczykiem, przyciski (centrala) musi być umieszczony
na minimalnej wysokości 1,5 m.
Po wykonaniu instalacji upewnij się, że urządzenie jest prawidłowo ustawione i że
wszystkie akcesoria bezpieczeństwa oraz dodatkowe sterowniki działają prawidłowo.
Urządzenie może pracować wyłącznie z zainstalowanymi osłonami napędu i centrali
oraz wymaganymi akcesoriami bezpieczeństwa.
Upewnij się, że uszczelki są prawidłowo założone, a dławiki kablowe są prawidłowo
dokręcone.
Uwaga!
Poziom hałasu emitowanego przez konstrukcję bramy, do której napęd będzie zain-
stalowany, nie jest brany pod uwagę.
OGÓLNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
4
DANE TECHNICZNE

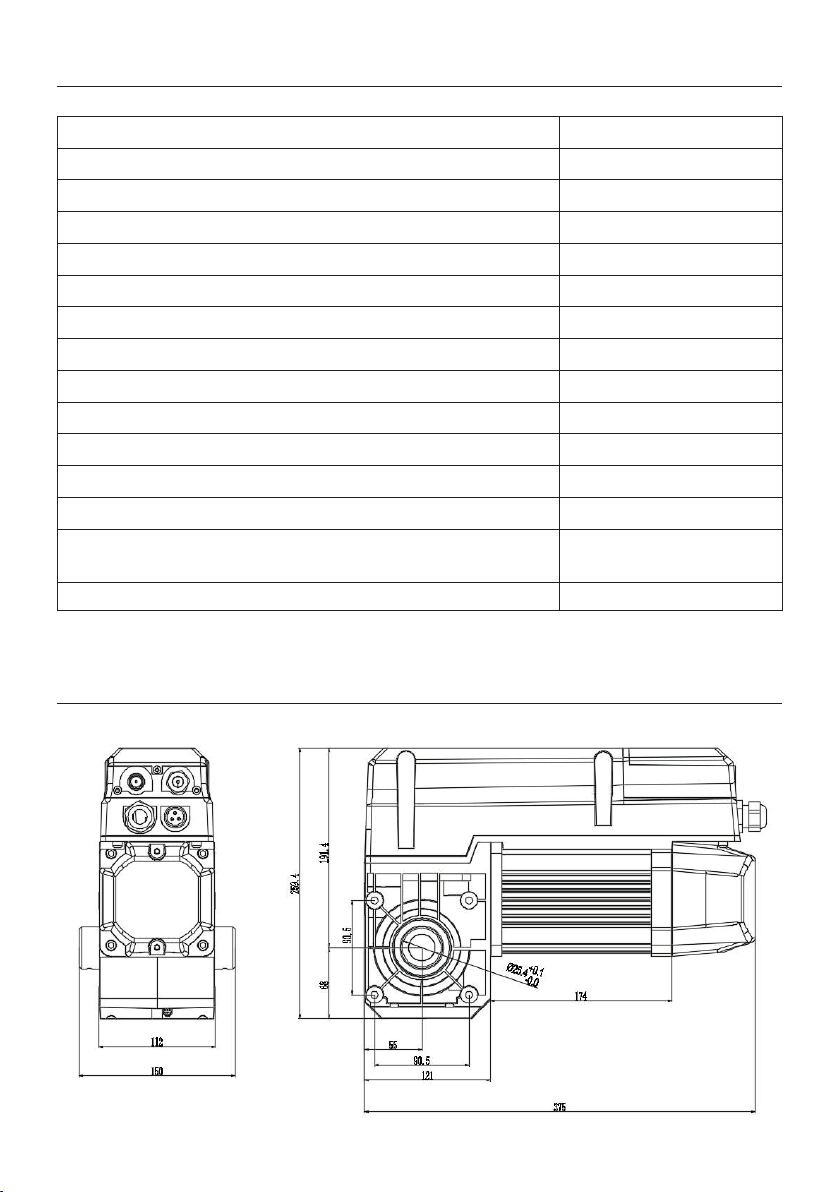

WYMIARY URZĄDZENIA - STARCUS F35
Model STARCUS F35
Maksymalny moment obrotowy 35 Nm
Znamionowy moment obrotowy 25 Nm
Prędkość obrotowa wału 24-32 Obr
Średnica wału Ø 25.4 mm
Statyczny moment trzymający 400 Nm
Powierzchnia bramy ≤18 m2
Napięcie zasilające 220-240 V
Moc silnika 350W
Zasilanie centrali sterującej 24V DC
Temperatura zabezpieczenia termicznego 105°C
Maksymalna liczba cykli na godzinę (sprawność) 20
Klasa ochrony urządzenia IP 54
Maksymalna ilość obrotów wału
(maksymalna wysokość bramy) 15 obr (5 m)
Temperatura pracy urządzenia -20/+40 (+60) °C
5
PRZYGOTOWANIE DO INSTALACJI
Aby uniknąć obrażeń, należy przestrzegać następujących wytycznych:
- Napęd musi być zainstalowany w sposób gwarantujący swobodną pracę
bez naprężeń.
- Napęd nie może poruszać się na wale.
- Montaż napędu musi uwzględniać stabilność i odporność na występujące siły
związane z napędzaniem bramy.
Aby uniknąć uszkodzeń, należy:
- instalować wyłącznie sprawny i nieuszkodzony napęd,
- temperatura miejsca instalacji i docelowej pracy mieści się
w zakresie od -20°C do +60°C,
- wysokość lokalizacji nie przekracza 1000 m n.p.m.,
- nie jest wymagany wyższy stopień ochrony - IP54.
- napęd nie jest zablokowany,
- napęd został właściwie skompletowany,
- wszystkie instalacje elektryczne zostały wykonane poprawnie,
- nie występują inne źródła zagrożenia,
- miejsce instalacji zostało zabezpieczone przed dostępem osób trzecich.
6
Śruby montażowe:
Należy używać śrub o mini-
malnej wytrzymałości
800 N/mm2.
Możliwe sposoby montażu
napędu.
Używaj dostarczonych
akcesoriów montażowych:
1. Śruby kołnierzowe z łbem
sześciokątnym M8x12
- 4 szt.
2. Kliny montażowe o różnych
rozmiarach (sprawdź
rozmiar klina względem
wału bramy) - 2 szt.
3. Pierścień
zabezpieczający - 2 szt.
INSTALACJA MECHANICZNA
7

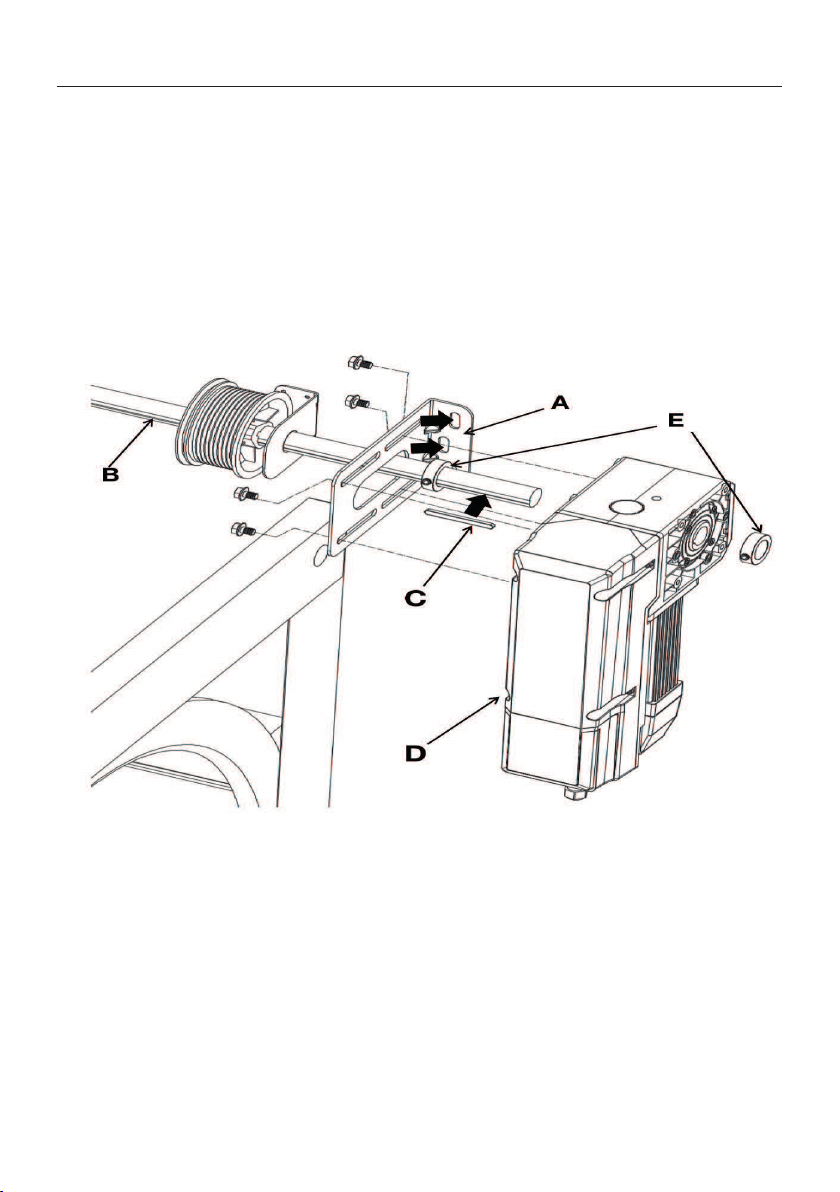

INSTALACJA MECHANICZNA
!Ostrzeżenie:
Aby uniknąć uszkodzenia napędu i bramy, napęd musi być zamontowany
do konsoli montażowej w celu wytłumienia drgań i właściwego przeniesienia
momentu obrotowego.
1) Zamontować konsolę montażową (A).
2) Nasmaruj wał bramy (B) w obrębie montażu napędu.
3) Dopasuj klin montażowy (C) do wału bramy i napędu (B).
4) Umieścić napęd (D) na wale bramy (B).
5) Zabezpiecz klin montażowy (C) przed wysunięciem
po obu stronach dwoma pierścieniami zabezpieczającymi (E).
6) Zamocuj napęd do konsoli za pomocą 4 śrub.
8
Mechanizm szybkiego rozblokowania lin-
ką umożliwia ręczną obsługę bramy przez
rozłączenie prwzekładni w napędzie
w przypadku awarii lub braku zasilania.
1. Zamontuj odpowiedniej długości linkę
(znajduje się w zestawie) do liny stalowej
w napędzie.
2. Aby rozblokować napęd (rozłączyć
przekładnię) pociągnij w dół linkę, wał
bramy będzie mógł swobodnie obracać się
w napędzie - można otwierać i zamykać
bramę ręcznie.
3. Uchwyt linki powinien znajdować się na
wysokości 1,8 m nad posadzką w celu za-
pobiegania przypadkowym zadziałaniom
oraz obsługą przez dzieci.
OBSŁUGA SZYBKIEGO ROZBLOKOWANIA LINKĄ
ZAKOŃCZENIE INSTALACJI / KONSERWACJA
- sprawdź czy wszystkie elementy złączne (konsola, śruby montażowe, pierścienie
blokujące), są właściwie dokręcone i w dobrym stanie technicznym.
- sprawdź kable połączeniowe pod kątem uszkodzeń mechanicznych lub zgnieceń,
- sprawdź poprawność połączeń i styków elektrycznych.
- sprawdź działanie przy odłączonym zasilaniu.
- sprawdź położenia krańcowe otwierając i zamykając całkowicie bramę,
- sprawdź działanie akcesoriów zabezpieczających zainstalowanych w bramie.
9

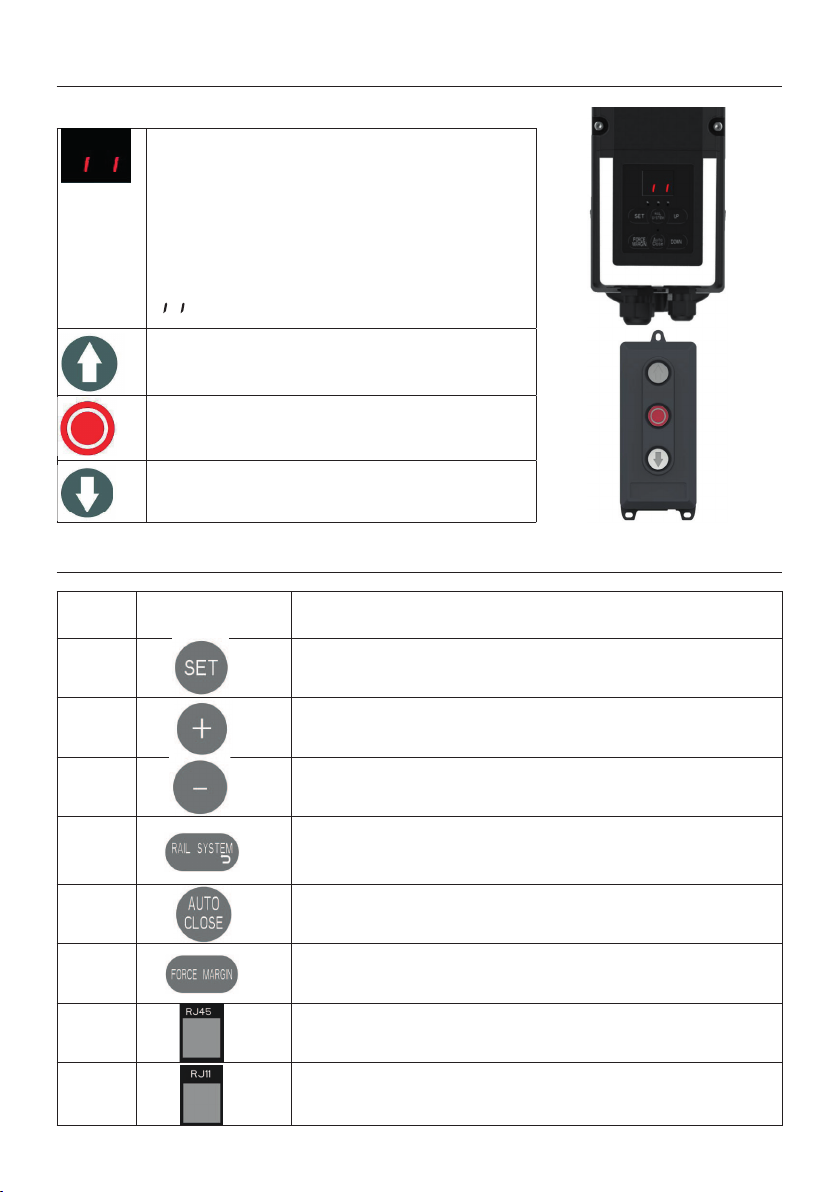

CENTRALA STERUJĄCA - CZĘŚĆ DO OBSŁUGI PRZEZ UŻYTKOWNIKA
CENTRALA STERUJĄCA - CZĘŚĆ DO OBSŁUGI PRZEZ INSTALATORA
Wyświetlacz cyfrowy:
Po włączeniu zasilania pojawia się, F.C.
później odliczanie od 99 do OO
— — :brak ustawionych położeń krańcowych
:ustawione położenia krańcowe
Przycisk : GÓRA
Przycisk : STOP
Przycisk: DÓŁ
1. Krótkie przyciśnięcie: potwierdzenie zmiany;
Długie przyciśnięcie: wejście w funkcję MENU
2. Krótkie przyciśnięcie: wybór parametru funkcji
Długie przyciśnięcie: reset urządzenia do ustawień fabr.
3. Krótkie przyciśnięcie: wybór parametru funkcji
Długie przyciśnięcie: wyświetla licznik cykli urządzenia.
4. Krótkie przyciśnięcie: wyjście
Długie przyciśnięcie: wybór rodzaju prowadzenia bramy
5. Krótkie przyciśnięcie: włączenie lub wyłączenie funkcji
automatycznego zamykania.
6. Krótkie przyciśnięcie: wyświetlenie ustawionej siły.
7. Złącze do podłączenia centrali z napędem.
8. Złącze do podłączenia dodatkowego pulpitu z przyciskami.
10

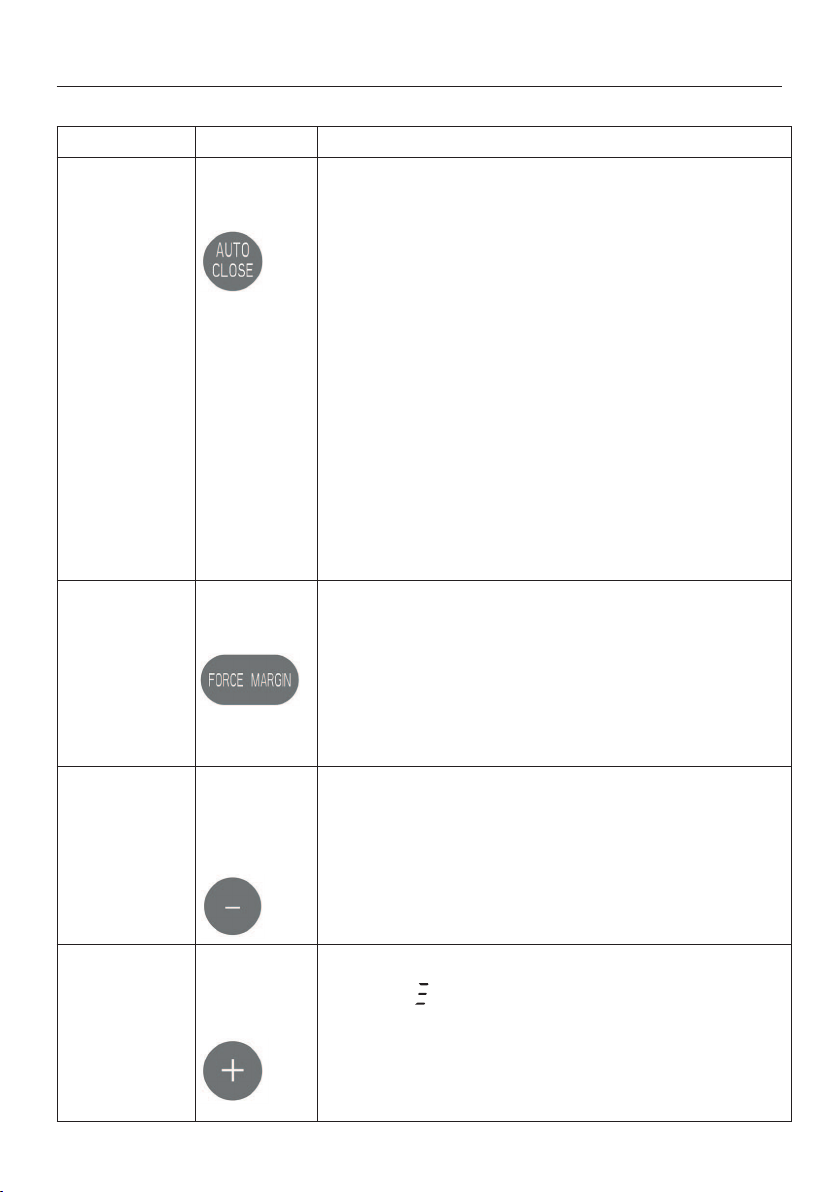

FUNKCJE PODSTAWOWE STEROWNIKA
FUNKCJA
Krótkie
przyciśnięcie:
Funkcja Automatycznego zamykania może być aktywowa-
na wyłącznie wtedy, kiedy została zainstalowana fotoko-
mórka lub kurtyna świetlna i aktywowana w MENU 5
- krótkie przyciśnięcie przycisku AUTO CLOSE powoduje
zapalenie się diody obok przycisku i oznacza włączenie
funkcji Automatycznego zamykania.
Domyślnie: automatyczne zamykanie zostanie
uruchomio ne, kiedy brama będzie w pozycji pełnego
otwarcia. Usta wiony czas na zamknięcie to 15 sekund.
Zmiany tych ustawień można wykonać w MENU 5.
Uwaga!
Jeżeli fotokomórka lub krata świetlna wykrywa
przeszko dę brama niezamknie się automatycznie, a na
wyświetla czu pojawi się błąd E6
- kolejne krótkie przyciśnięcie przycisku AUTO CLOSE
powoduje wyłączenie się diody obok przycisku i ozna-
cza wyłączenie funkcji Automatycznego zamykania.
Krótkie
przyciśnięcie:
-Krótkie przyciśnięcie: wyświetlenie ustawionej siły
-Kolejne krótkie przyciśnięcie: wyświetlenie ustawionej siły
-Kolejne krótkie przyciśnięcia będą zmieniały ustawienie
siły od L 1 do L 9
Wciśnij i
przytrzymaj
przycisk
przez 6 s.:
- na wyświetlaczu pojawi się kolejno informacja
=OO OO 1O,ten przykład pokazuje,
że napęd wykonał 10 cykli.
Wciśnij i
przytrzymaj
przycisk
przez 10 s.:
- na wyświetlaczu pojawi się kolejno informacja
F-F=F następnie puść przycisk, ta informacja
potwierdza wykonanie przywrócenia ustawień fabrycz-
nych.
