KST
KOMMUNIKATIONS- UND SICHERUNGS- TECHNIK
52372 Kreuzau - Gewerbegebiet Stockheim - Am Burgholz 36
MOSCHKAU GMBH
KSTKST

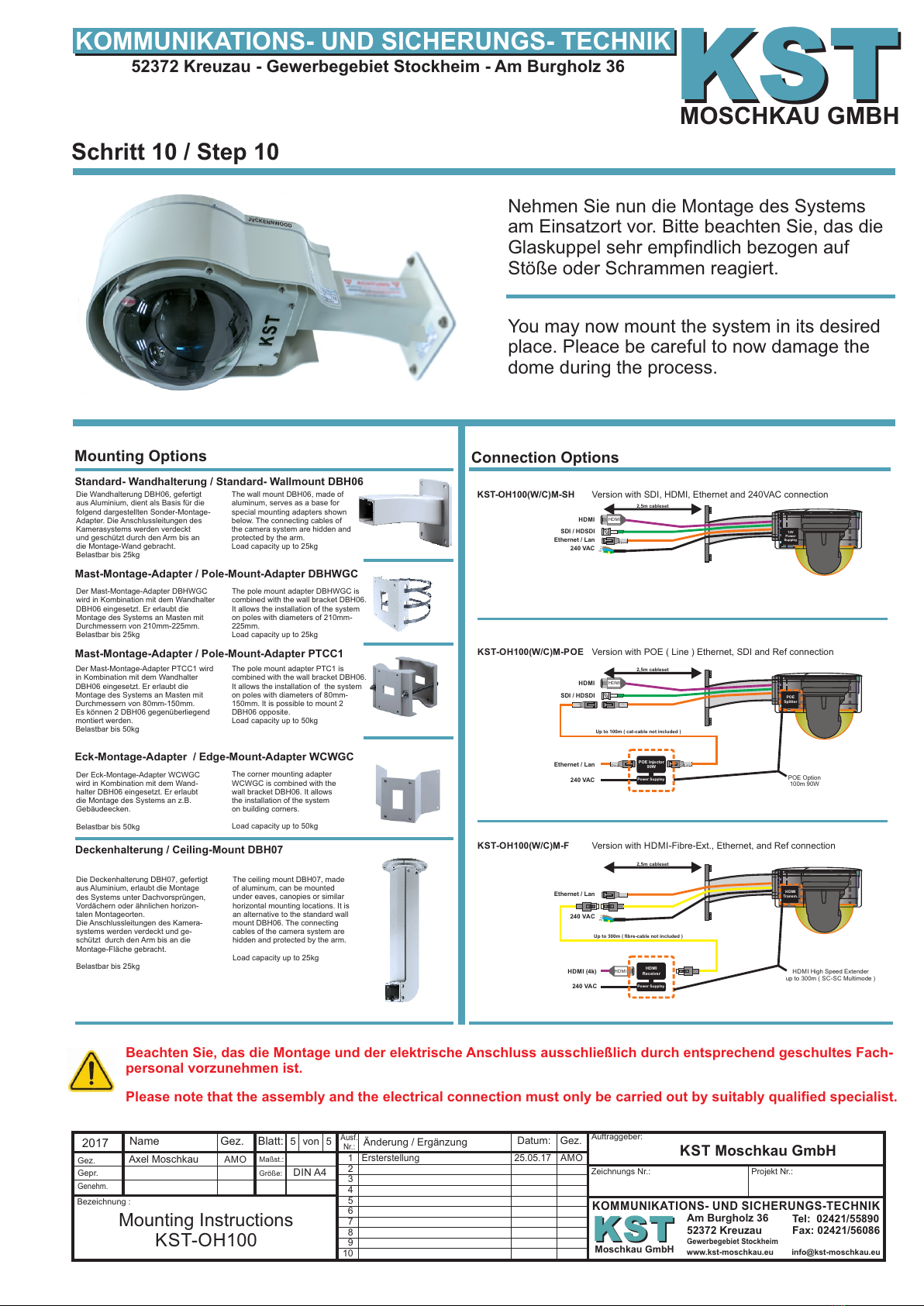

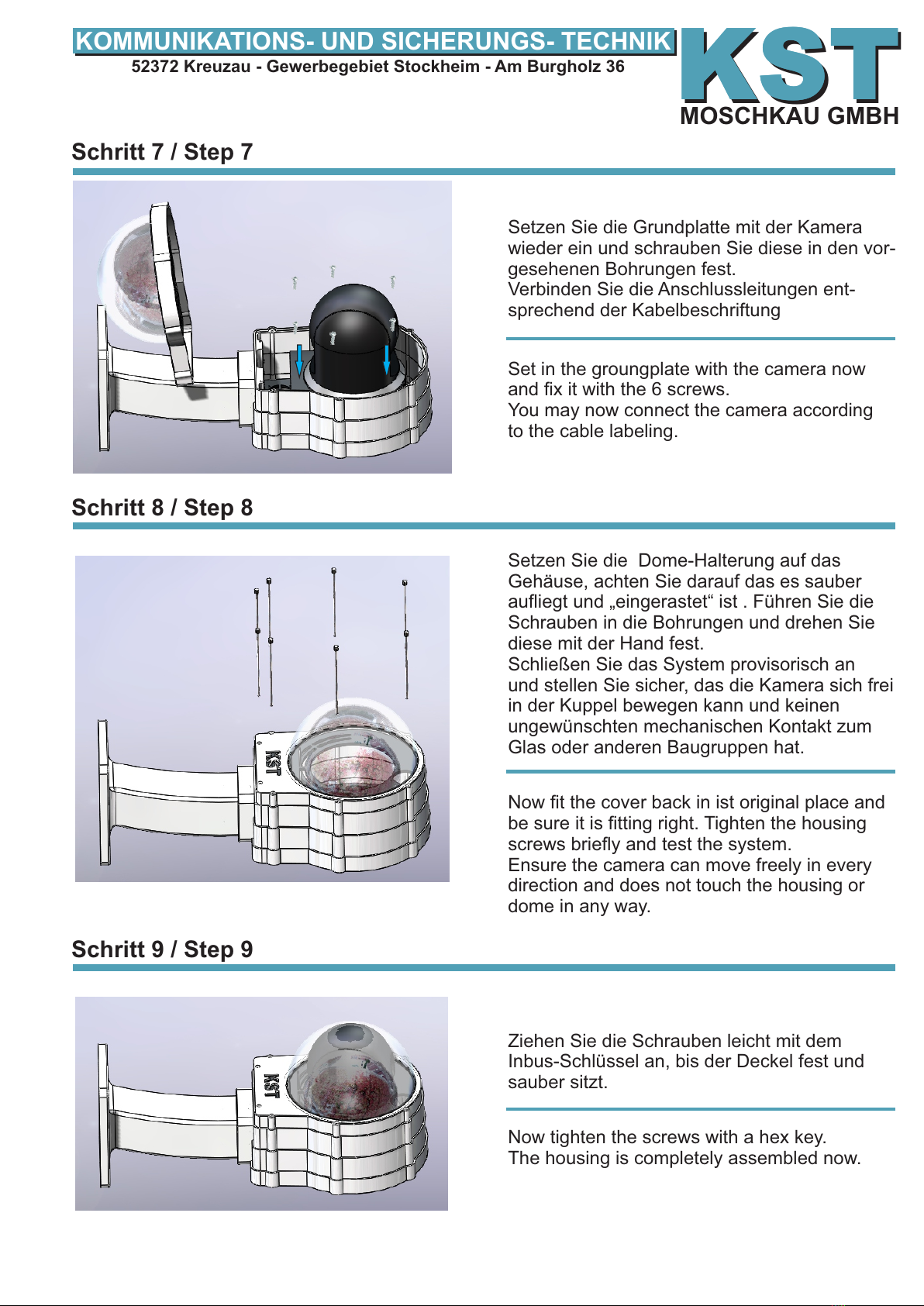

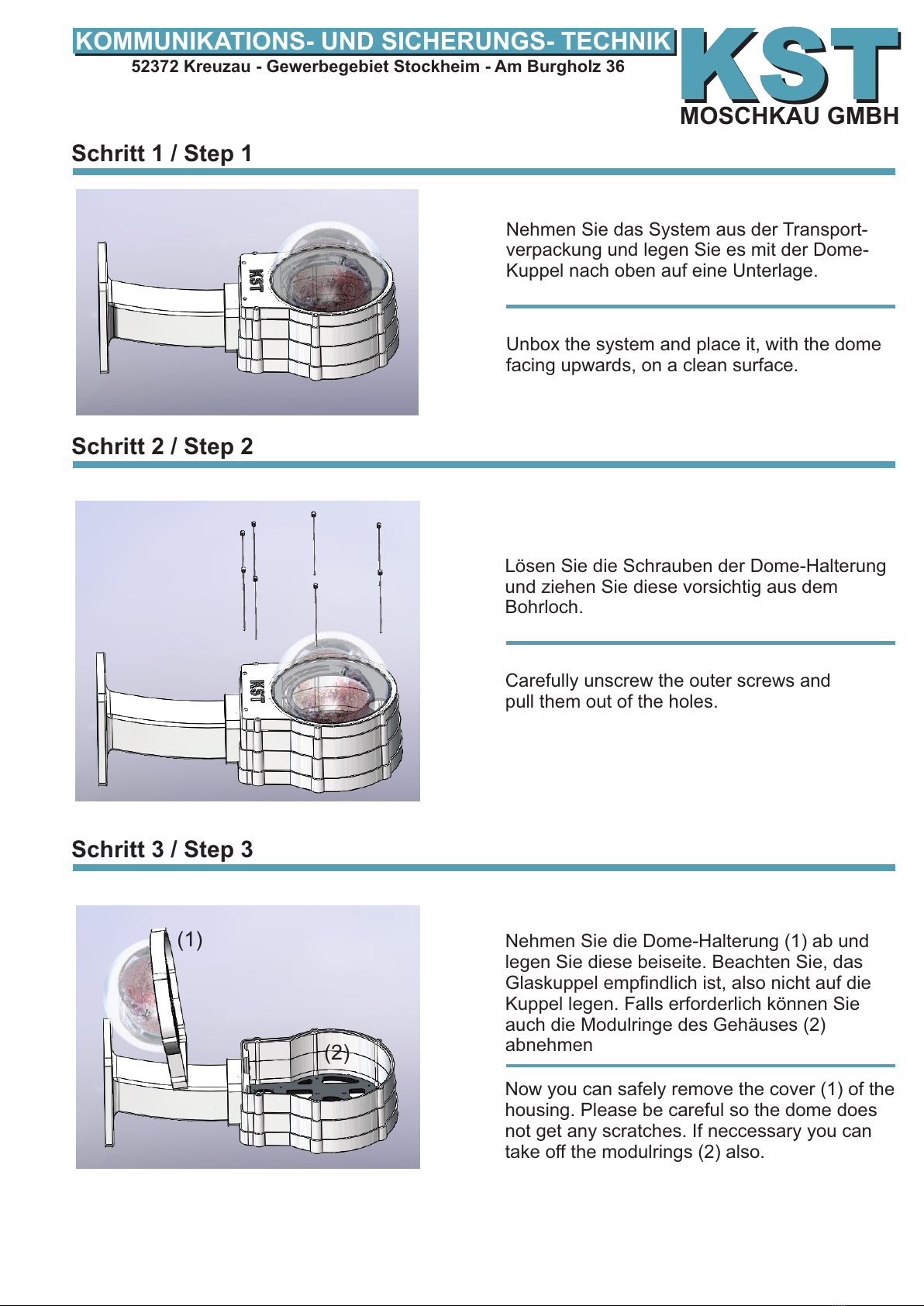

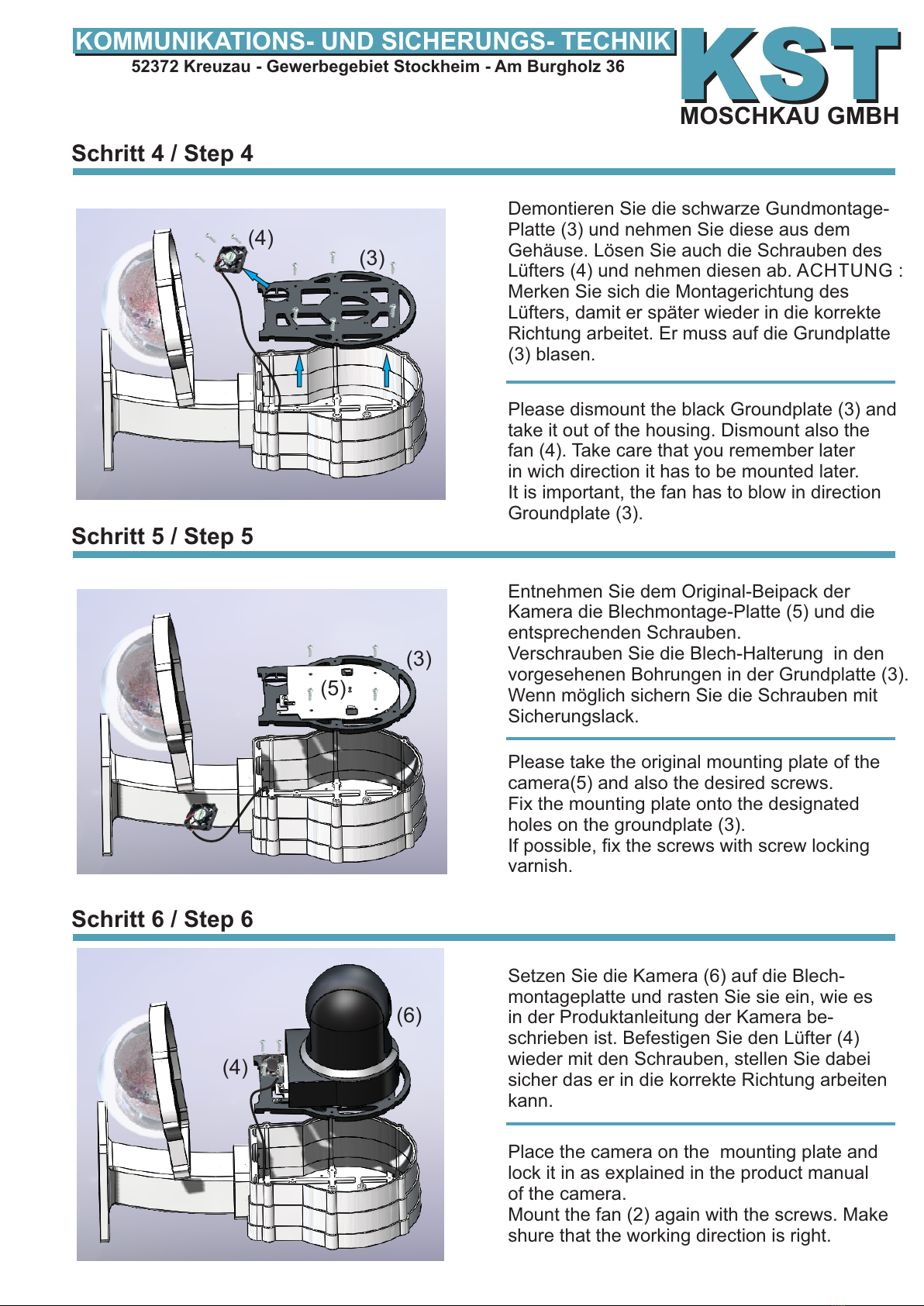

Schritt 10 / Step 10
Nehmen Sie nun die Montage des Systems
am Einsatzort vor. Bitte beachten Sie, das die
Glaskuppel sehr empfindlich bezogen auf
Stöße oder Schrammen reagiert.
Beachten Sie, das die Montage und der elektrische Anschluss ausschließlich durch entsprechend geschultes Fach-
personal vorzunehmen ist.
Please note that the assembly and the electrical connection must only be carried out by suitably qualified specialist.
Connection Options
Standard- Wandhalterung / Standard- Wallmount DBH06
Mast-Montage-Adapter / Pole-Mount-Adapter DBHWGC
Mast-Montage-Adapter / Pole-Mount-Adapter PTCC1
Eck-Montage-Adapter / Edge-Mount-Adapter WCWGC
The wall mount DBH06, made of
aluminum, serves as a base for
special mounting adapters shown
below. The connecting cables of
the camera system are hidden and
protected by the arm.
Load capacity up to 25kg
The ceiling mount DBH07, made
of aluminum, can be mounted
under eaves, canopies or similar
horizontal mounting locations. It is
an alternative to the standard wall
mount DBH06. The connecting
cables of the camera system are
hidden and protected by the arm.
Load capacity up to 25kg
The pole mount adapter DBHWGC is
combined with the wall bracket DBH06.
It allows the installation of the system
on poles with diameters of 210mm-
225mm.
Load capacity up to 25kg
The pole mount adapter PTC1 is
combined with the wall bracket DBH06.
It allows the installation of the system
on poles with diameters of 80mm-
150mm. It is possible to mount 2
DBH06 opposite.
Load capacity up to 50kg
The corner mounting adapter
WCWGC is combined with the
wall bracket DBH06. It allows
the installation of the system
on building corners.
Load capacity up to 50kg
Mounting Options
Mounting Instructions
KST-OH100
2017 5 5von
Gez.
Gepr.
Genehm.
Auftraggeber:
Projekt Nr.:
Zeichnungs Nr.:
Name
Maßst.:
Größe:
Bezeichnung :
KOMMUNIKATIONS- UND SICHERUNGS-TECHNIK
Am Burgholz 36
52372 Kreuzau
Gewerbegebiet Stockheim
Tel: 02421/55890
Fax: 02421/56086
1
2
3
4
5
6
7
8
9
10
Ausf.
Nr.:
Änderung / Ergänzung Datum: Gez.
Gez. Blatt:
Axel Moschkau AMO
DIN A4
KST Moschkau GmbH
Ersterstellung 25.05.17 AMO
Moschkau GmbH
KST
KST
Deckenhalterung / Ceiling-Mount DBH07
Die Wandhalterung DBH06, gefertigt
aus Aluminium, dient als Basis für die
folgend dargestellten Sonder-Montage-
Adapter. Die Anschlussleitungen des
Kamerasystems werden verdeckt
und geschützt durch den Arm bis an
die Montage-Wand gebracht.
Belastbar bis 25kg
Die Deckenhalterung DBH07, gefertigt
aus Aluminium, erlaubt die Montage
des Systems unter Dachvorsprüngen,
Vordächern oder ähnlichen horizon-
talen Montageorten.
Die Anschlussleitungen des Kamera-
systems werden verdeckt und ge-
schützt durch den Arm bis an die
Montage-Fläche gebracht.
Belastbar bis 25kg
Der Mast-Montage-Adapter DBHWGC
wird in Kombination mit dem Wandhalter
DBH06 eingesetzt. Er erlaubt die
Montage des Systems an Masten mit
Durchmessern von 210mm-225mm.
Belastbar bis 25kg
Der Mast-Montage-Adapter PTCC1 wird
in Kombination mit dem Wandhalter
DBH06 eingesetzt. Er erlaubt die
Montage des Systems an Masten mit
Durchmessern von 80mm-150mm.
Es können 2 DBH06 gegenüberliegend
montiert werden.
Belastbar bis 50kg
Der Eck-Montage-Adapter WCWGC
wird in Kombination mit dem Wand-
halter DBH06 eingesetzt. Er erlaubt
die Montage des Systems an z.B.
Gebäudeecken.
Belastbar bis 50kg
You may now mount the system in its desired
place. Pleace be careful to now damage the
dome during the process.
SDI / HDSDI
SDI / HDSDI
POE Option
100m 90W
HDMI High Speed Extender
up to 300m ( SC-SC Multimode )
HDMI
HDMI
Ethernet / Lan
Ethernet / Lan
Ethernet / Lan
HDMI (4k)
Up to 100m ( cat-cable not included )
Up to 300m ( fibre-cable not included )
2,5m cableset
2,5m cableset
2,5m cableset
240 VAC
240 VAC
240 VAC
240 VAC
L
L
N
N
PE
PE
KST-OH100(W/C)M-SH
KST-OH100(W/C)M-POE
KST-OH100(W/C)M-F
Version with SDI, HDMI, Ethernet and 240VAC connection
Version with POE ( Line ) Ethernet, SDI and Ref connection
Version with HDMI-Fibre-Ext., Ethernet, and Ref connection
HDMI
HDMI
HDMI
POE
Splitter
HDMI
Transm.
12V
Power
Suppley
POE Injector
90W
HDMI
Receiver
Power Suppley
Power Suppley
JVCKENNWOOD
