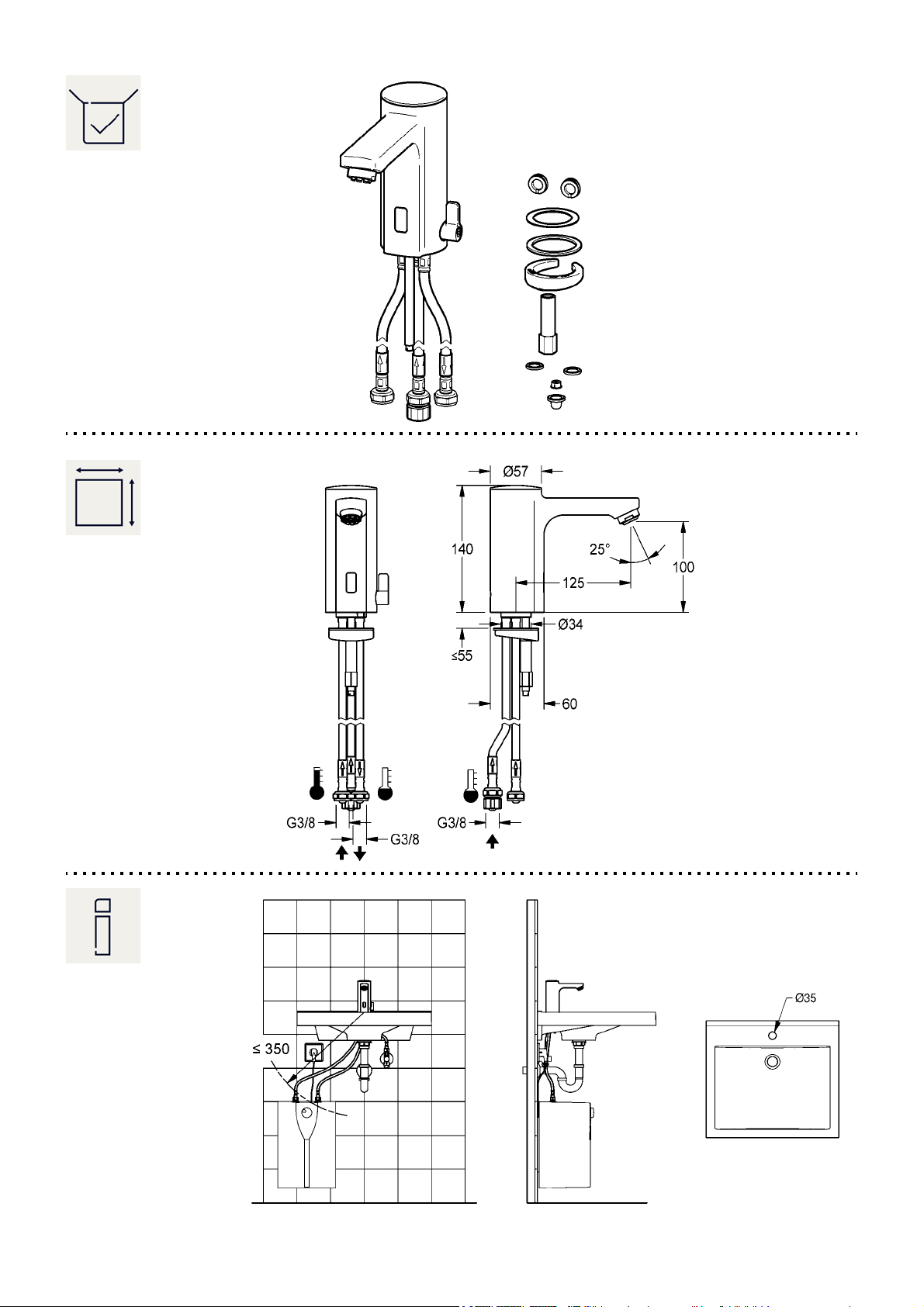

KWC F5EM1005 Bedienungsanleitung
mounting-instruction-2030036310_V4.fm / 17.04.23
F5
F5EM1005
2030031350
DE Montage- und Betriebsanleitung Elektronik-Standbatterie
EN Installation and operating instructions Electronic pillar mixer
FR Notice de montage et de mise en service Robinetterie électronique de mon-
tage sur plage
ES Instrucciones de montaje y servicio Grifo de pie con sistema electrónico
IT Istruzioni per il montaggio e l'uso
NL Montage- en bedrijfsinstructies Elektronische wastafelmengkraan
PL Instrukcja montażu i obsługi Elektroniczna bateria pionowa
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Elektroninen pylväshana
RU Инструкция по монтажу ивводу в
эксплуатацию
mounting-instruction-2030036310_V4.fm
- 2 -
- 3 -
mounting-instruction-2030036310_V4.fm
Installation and operating
instructions
Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► Before installing flush piping system! ► Vor Installation Rohrleitungen gemäß
DIN 1988 spülen!
► Set the temperature stop after assembly
has been completed.
► Nach erfolgter Montage den
Temperaturanschlag einstellen.
► The fitting must be operated only with
original mesh filters!
► Armatur nur mit original Sieben betreiben!
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 1-5 bar ► Empfohlener Fließdruck 1-5 bar
► Volume flow at 3 bar flow pressure
4,8 l/min
► Volumenstrom bei 3 bar Fließdruck
4,8 l/min
► maximum operating temperature ► maximale Betriebstemperatur
- continuous operation 70 °C - Dauerbetrieb 70 °C
- short-term (<10 min) 80 °C - Kurzzeit (<10 min) 80 °C
► Voltage supply with lithium battery CRP2
6 V DC
► Spannungsversorgung mit Lithium
Batterie CRP2 6 V DC
► Power consumption 1,5 W ► Leistungsaufnahme 1,5 W
► Type of protection IP 59K ► Schutzart IP 59K
EN
DE
mounting-instruction-2030036310_V4.fm
- 4 -
Instrukcja montażu i obsługi
Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före
installation!
► Po zakończeniu montażu ustawić
ograniczenie temperatury.
► Ställ in temperaturstoppet efter
installationen.
► Armatury należy używać wyłącznie z
oryginalnymi sitkami!
► Använd armaturen endast med
originalsilar!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 1-5 barów ► Rekommenderat hydrauliskt tryck 1-5 bar
► Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 4,8 l/min
► Volymström vid 3 bar hydrauliskt tryck
4,8 l/min
► Maksymalna temperatura eksploatacji ► Maximal driftstemperatur
- Praca stała 70 °C - Kontinuerlig drift 70 °C
- Czas krótki (<10 min) 80 °C - Kort tid (< 10 min) 80 °C
► Zasilanie elektryczne baterią litową CRP2
6 V DC
► Spänningsförsörjning med litiumbatteri
CRP2 6 V DC
► Pobór mocy 1,5 W ► Effektbehov 1,5 W
► Rodzaj ochrony IP 59K ► Skyddsklass IP 59K
PL
SV
- 5 -
mounting-instruction-2030036310_V4.fm
Notice de montage et de mise en
service
Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► Régler la butée de température après le
montage.
► Po montáži nastavte teplotní limit.
► Ne faire fonctionner la robinetterie qu'avec
les filtres d'origine !
► Provozovat armaturu jen s originálními
sítky!
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Maximální provozní tlak 10 bar
► Doporučený průtočný tlak 1-5 bar
► Průtok při průtočném tlaku 3 bar 4,8 l/min
► Maximální provozní teplota
- Doba provozu 70 °C
- Krátký čas (< 10 min.) 80 °C
► Napájení lithiovou baterií CRP2 6 V DC
► Příkon 1,5 W
► Krytí IP 59K
► Pression de service maximale 10 bars
► Pression dynamique recommandée
1-5 bars
► Débit volumique pour 3 bars de pression
dynamique 4,8 l/min
► Température de fonctionnement maximale
- Fonctionnement continu 70 °C
- Courte période (< 10 min) 80 °C
► Alimentation en tension avec pile au lithium
CRP2 6 V DC
► Puissance absorbée 1,5 W
► Type de protection IP 59K
FR
CS
mounting-instruction-2030036310_V4.fm
- 6 -
Instrucciones de montaje y
servicio
Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► Kun asennus on tehty, säädä
lämpötilarajoitin.
► Käytä varusteet vain alkuperäisten sihtien!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► Tras finalizar el montaje, ajustar el tope de
temperatura.
► ¡La grifería debe hacerse funcionar
únicamente con los tamices originales!
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 1-5 bares ► Suositeltava virtauspaine 1-5 bar
► Flujo volumétrico con 3 bares de presión
de flujo 4,8 l/min
► Tilavuusvirta 3 barin virtauspaineella
4,8 l/min
► Temperatura de servicio máxima ► Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C
- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C
► Alimentación de corriente con batería de li-
tio CRP2 6 V DC
► Jännitteensyöttö litiumparistolla CRP2
6 V DC
► Consumo de potencia 1,5 W ► Tehonkulutus 1,5 W
► Modo de protección IP 59K ► Suojaustapa IP 59K
ES
FI
- 7 -
mounting-instruction-2030036310_V4.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
► A montaggio avvenuto impostare il blocco
temperatura.
► После произведенного монтажа
настроить температурный упор.
► Utilizzare la rubinetteria esclusivamente
con i filtri originali!
► Эксплуатировать арматуру только с
оригинальными фильтрами!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 1-5 bar
► Portata volumetrica a 3 bar di pressione
idraulica 4,8 l/min
► Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 80 °C
► Alimentazione di tensione con batteria al
litio CRP 2 di 6 V DC
► Potenza assorbita 1,5 W
► Tipo di protezione IP 59K
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1-5 бар
► Объёмный расход при гидравлическом
напоре 3 бар 4,8 л/мин
► Максимальная рабочая температура
- Непрерывный режим работы 70 °C
- Короткое время (<10 мин) 80 °C
► Источник питания - литиевая батарея
CRP 2 6 В постоянного тока
► Потребляемая мощность 1,5 Вт
► Вид защиты IP 59K
IT
RU
mounting-instruction-2030036310_V4.fm
- 8 -
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Voor installatie buisleidingen spoelen!
► Na de montage de temperatuurbegrenzing
instellen.
► Armatuur alleen met originele zeven
gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 1-5 bar
► Volumestroom bij 3 bar dynamische druk
4,8 l/min
► Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
► Spanningsvoorziening d.m.v. lithiumbatterij
CRP2 6 V DC
► Opgenomen vermogen 1,5 W
► Veiligheidsgraad IP 59K
NL
IHClCl
- 9 -
mounting-instruction-2030036310_V4.fm
1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
1
13 mm 19 mm
2
34
4.2
4.1
mounting-instruction-2030036310_V4.fm
- 10 -

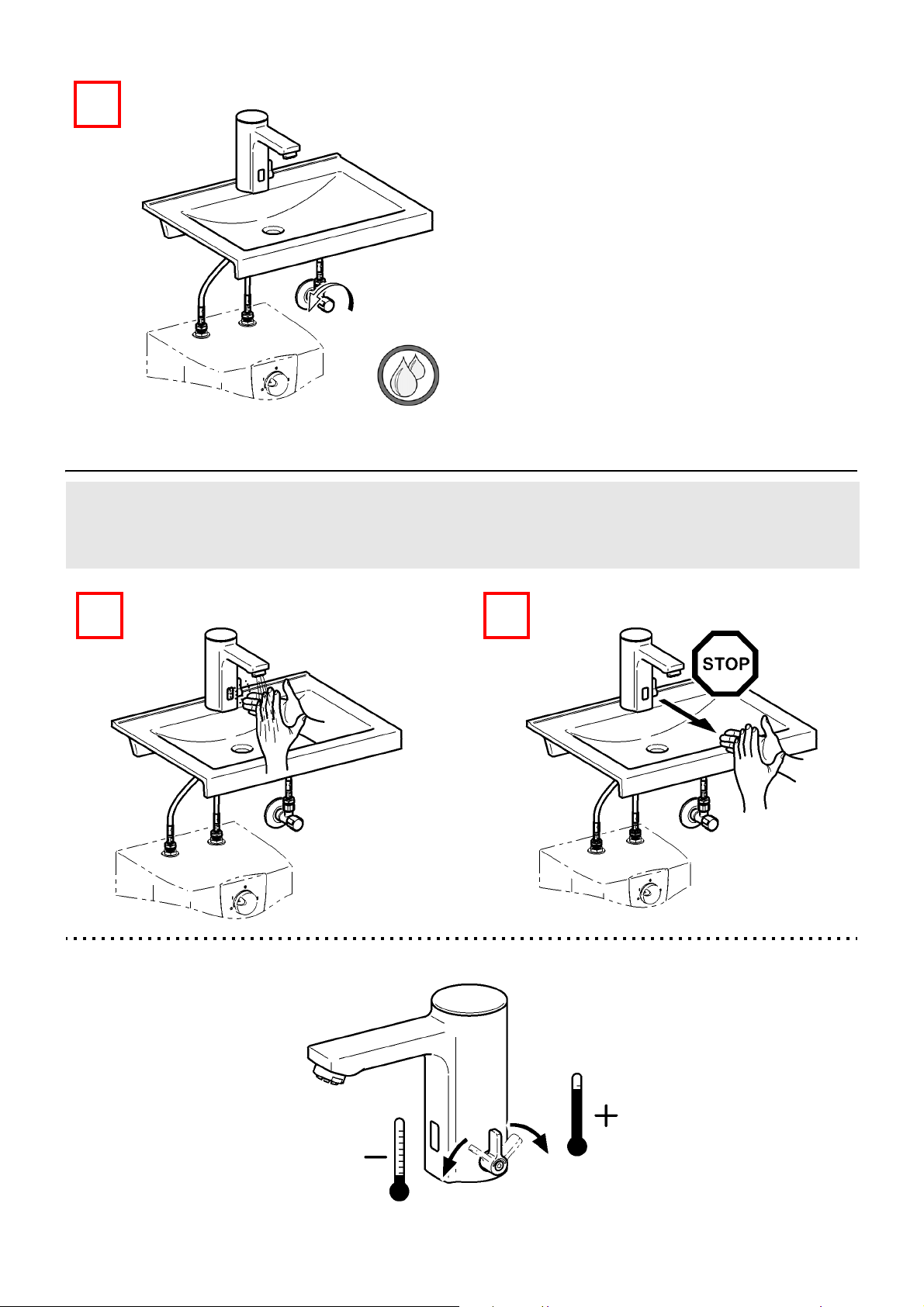

2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
5
21
