Kyosho FANTOM 2001 Bedienungsanleitung
THE FINEST RADIO CONTROL MODELS
R
※製品改良のため、予告なく仕様を変更する場合があります。 SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE. No. 31999
●キットの他にそろえる物 REQUIRED FOR OPERATION
●プロポの準備 RADIO PREPARATION
●組立て前の注意 BEFORE YOU BEGIN
●ランナー付プラパーツ配置図 ARRANGEMENT OF PLASTIC PARTS ON RUNNERS
●本体の組立て ASSEMBLY
●取扱いの注意 OPERATING YOUR MODEL SAFELY
●分解図 EXPLODED VIEW
●スペアパーツ・オプションパーツリスト SPARE PARTS & OPTIONAL PARTS
2 〜3
3
4 〜5
6
7 〜26
27
28 〜
29 30 〜
目 次 INDEX
ファントム 2001
INSTRUCTION MANUAL
組立／取扱説明書
安全のための注意事項 SAFETY PRECAUTIONS
This radio control model is not a toy.この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●動かして楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
●First-time builders should seek the advice of experienced modellers
before commencing assembly and if they do not fully understand
any part of the construction.
●Assemble this kit only in places out of children's reach!
●Take care before operating this model.
You are responsible for this model's assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
FANTOM 2001
2000 KYOSHO／禁無断転載複製
※ご使用前にこの説明書を良くお読みになり充分に理解してください。
Before commencing assembly, please read these instructions thoroughly!
1:8 Scale Radio Controlled .21 Engine Powered 4WD Racing Car
1
２チャンネル２サーボ無線操縦機
（プロポ）
2ch radio control set with 2 servos.
●このキットには２チャンネル２サーボの
プロポが必要です。
●送信機にはスティックタイプとハンドル
タイプがありますが、お好みのタイプを
用意してください。
●スロットルサーボは、リバースで使用し
ます。
●プロポの取扱いは、プロポに付属の説明
書を参考にしてください。
■スティックタイプ
２チャンネルプロポ
Stick-type
2ch radio set.
■ハンドルタイプ
２チャンネルプロポ
Wheel-type
2ch radio set.
■受信機用ニカドバッテリー
Ni-Cd Battery
■単３乾電池（送信機用）
AA-size Batteries (For Transmitter)
AAAA AAAA
■サーボ
Servo
■受信機
Receiver
19〜20mm
38〜41mm
25〜29mm
36〜42.5mm
15〜17mm

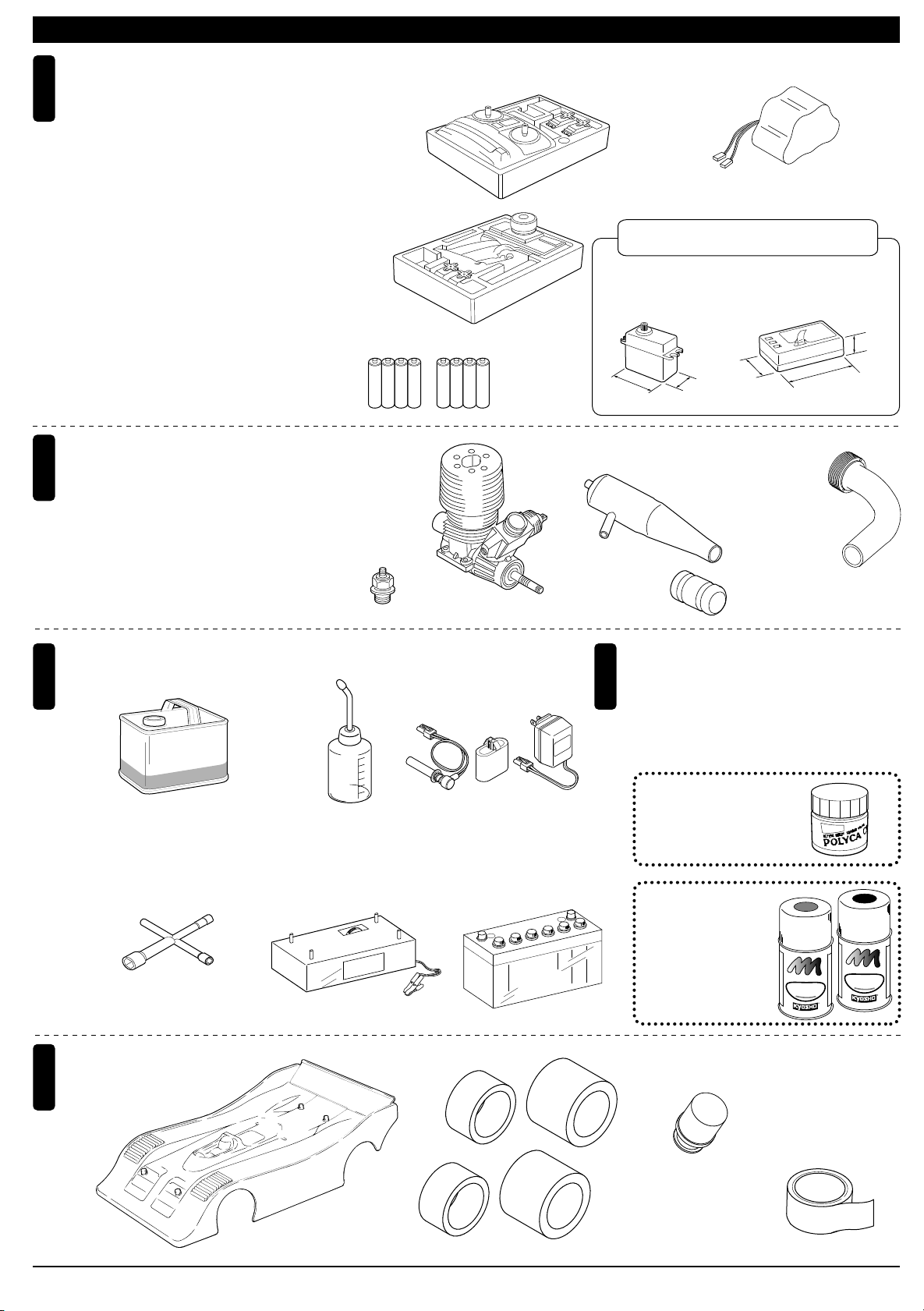

キットの他にそろえる物（１）REQUIRED FOR OPERATION (1)
使用できるサーボ・受信機サイズ
Suitable servos & receiver
2
エンジンおよびマフラー
Engine & Muffler
●このキットには21クラスエンジンが必要
です。
●This kit requires a .21 class engine.
●This kit requires a 2 channel radio con-
trol set with 2 servos.
●Because there are stick-type and wheel-
type transmitters, use which ever fits
your convenience best.
●Switch the reverse (transmitter) for the
throttle control.
●For more information on the radio con-trol
set, refer to its instruction manual.
3
燃料と始動用具
Required for engine starting:
2
No.71321 6V600mAh
RXニカドバッテリー
■21クラスカー用
エンジン
Engine for .21-
class cars
■マフラー
Muffler
■マニホールド
Manifold
■プラグ
Plug
■エアフィルター
Air Filter
No.PC-7007
■グラステープ
Tape
＋
−
No.96422
クイックフュールポンプ
Quick Fill Fuel Bottle
No.96411
ワンタッチプラグヒートセット
One-touch Plug Heater Set
No.80312
ロッキングジグ／レンチ
Locking Jig & Wrench
■燃料
Glow Fuel
Glow Engine
Fuel
■燃料ポンプ
Fuel Pump
■プラグヒーター
Plug Heater
■プラグレンチ
Plug Wrench
■スターター
Starter
■スターター用バッテリー
Battery
4
塗料
Paint
●ボディの塗装には塗料が必要です。京商では、
モデル用塗料、スプレーを販売していますので
ご利用ください。
5
その他
Other equipment required.
■ボディ
Body
■タイヤ
Tire
●For painting the body, use Kyosho paints
for models!
京商スプレーカラー
KYOSHO SPRAY COLOR
No.76501〜76711
No.2230
ポリカカラー
POLYCA COLOR
■ジョイントパイプ
Joining Pipe No.92515
マフラージョイントパイプ
Muffler Joining Pipe
No.607002
RCモデルフュール
トルネード
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
6
組立てに必要な工具
Tools required
キットの他にそろえる物（２）REQUIRED FOR OPERATION (2)
スペシャルテーパーリーマー
SPECIAL TAPER REAMER
No.80311
下穴加工が不要で、直接
1mm〜15mmの正確な穴
あけができる工具です。
No need to pre-drill!
Drills neat 1mm to 15mm
holes directly!
ラウンドカッター＆サンダー
ROUND CUTTER & SANDER
No.1829
ボディのカット、仕上
げ用。 曲線部分も楽に
作業ができます。
For trimming bodies!
Cutting along curved lines
never was so easy!
3
キットに入っている工具
TOOLS INCLUDED
■カッターナイフ
Sharp Hobby Knife
■六角レンチ
Hex Wrench
■＋ドライバー（大、中、小）
Phillips Screw Driver (L.M.S)
■ラジオペンチ
Needle Nose Pliers
■プライヤー
Pliers
■10mmボックスドライバー
Box Wrench
プロポの準備 RADIO PREPARATION
■瞬間接着剤
Instant Glue
■十字レンチ（小）
Cross Wrench (S)
■グリス
Grease
■ニッパー
Wire Cutters
Grease
■キリ
Awl
●プロポを下の順番にしたがってセットします。
Set up the radio control system as indicated below.
単3乾電池をセットする（送信機）
アンテナをのばす（送信機）
充電した受信機用ニカドバッテリーをつ
なぐ。
アンテナをのばす（受信機）
トリムレバーを中央にセットする。
スイッチを入れる（送信機）
スイッチを入れる（受信機）
スティックを動かしてサーボが動くか確
認する。
スイッチを切る（受信機）
スイッチを切る（送信機）
アンテナを縮める。
1
2
3
5
6
7
8
9
10
11
4
1
START
FINISH
2
3
4
5
67
8
Install batteries. (Transmitter)
Extend the antenna. (Transmitter)
Connect the charged Ni-Cd battery to
the receiver.
Extend the antenna. (Receiver)
Center the trims.
Switch on. (Transmitter)
Switch on. (Receiver)
Make sure the servos are in command.
Switch off. (Receiver)
Switch off. (Transmitter)
Retract the antenna. (Transmitter)
1
2
3
4
5
6
7
8
9
10
11
ネジロック剤
■ネジロック剤
Screw Cement
■ゴム系接着剤
Rubber Cement
ゴム系接着剤
1
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
組立て前の注意（１） BEFORE YOU BEGIN (1)
4
R
L
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、
当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2

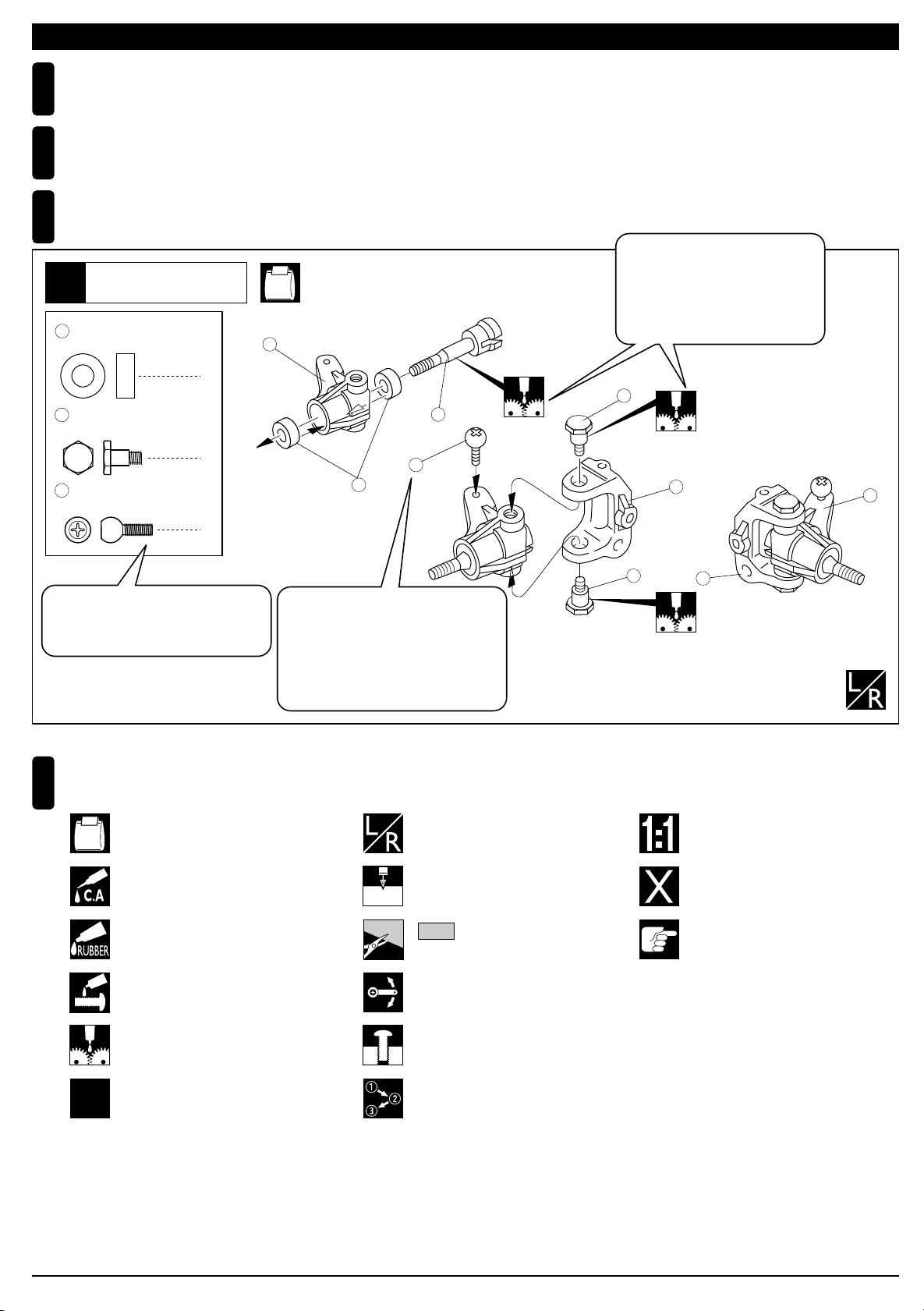

説明書の見かた
How to read the instruction manual:
3
No.4, No.5, No.6
5 x 10mm メタル
Metal Bushing
4
キングピン
King Pin
4
5.8mm ピロボール（黒）
Pillow Ball (Black)
2
3
6
小物部品の名前、原寸図、使用数。
Key Number, Part Name, True-to-scale
Diagram, Quantity Used
説明書内では多くのマークが使用
されています。マークに注意して
組立てを進めてください。
This instruction manual uses seve-
ral symbols. Please note them
during the entire assembly.
キット内の部品は、ビス類を除いてキー
No.が付けられています。スペアパーツを
購入する時はキーNo.を参照して下さい。
All parts except screws are identified by
key numbers. For purchasing spare parts,
find the key no. of the part needed in the
spare part list and refer to the left column
to look up the corresponding order no.
説明書に使われているマーク
Symbols used throughout the instruction manual, comprise:
4
瞬間接着剤で接着する。
Apply instant glue (CA glue, super glue).
グリスを塗る。
Apply grease.
ネジロック剤を塗る。
Apply threadlocker (screw cement).
２セット組立てる（例）。
Assemble as many times as
specified (here: twice).
x2
左右同じように組立てる。
Assemble left and right sides
the same way.
原寸図
True-to-scale diagram.
別購入品
Must be purchased separately!
仮止め。
Tentatively tighten.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
注意して組立てる所。
Pay close attention here!
4
5
64
5
1
7
58
2
使用する袋詰。
Part bags used.
をカットする。
Cut off shaded portion.
フロントサスペンション
Front Suspension
1
2mm
ゴム系接着剤で接着する。
Apply rubber cement.
〔説明例 Example〕
番号の順に組立てる。
Assemble in the specified
order.
組立て前の注意（２） BEFORE YOU BEGIN (2)
5
TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合が
ありますが、部品が確実に固定されるまでしめこんでください。 ただし、しめす
ぎるとネジがきかなくなりますので、部品が変形するまでしめないでください。
Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may
permanently damage parts when tightening TP screws. It is recommended to stop tightening when
the part is attached or when some resistance is felt after the threaded portion enters the plastic.
6
ビスがきかない
The threads are stripped.
しめすぎ
Overtightened.
Correct
Wrong
キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから組立て
てください。また、ビス類は多めに入っているものもありますので、予備としてお使いください。
This kit contains screws and hardware in different metric sizes and shapes. Before using them, check the screws on the true-to-scale diagrams on the
left side in each assembly step. Some screws are extras.
5
●ビスの種類 SCREWS
ビス Screw
キャップビス
Cap Screw
3x12mm サラビス
F/H Screw
TPビス
Self-tapping (TP) Screw
TPサラビス
TP F/H Screw
セットビス
Set Screw
●小物部品のサイズ例 OTHER HARDWARE
3x12mm ビス
Screw
3mm
12mm
3mm
12mm
サラビス
Flat Head (F/H) Screw
3mm ワッシャー・ナット
Washer・Nut
3mm
5x10mm メタル・ベアリング
Metal Bushing・Bearing
5mm
10mm
4mm
E4 Ｅリング
E-ring
5.8mm ピロボール
Pillow Ball
5.8mm
L
R
6
141B
141A 141A
141B
197
70 69
197
164B
164A
164C
19
49 49
49
42
46
48
39
44
41
40
49
43
19
8
9
6
75
13 13 14
13 13 14
12
11
16
18
34 36
33
32
51
55
55
55
55 53
53
50
54
54
52
52
35
36
37 37
38
34
17
15
10
ランナー付プラパーツ配置図 ARRANGEMENT OF PLASTIC PARTS ON RUNNERS
Shaded Parts are not used.
部分の部品は、使用しません。
26
25
F
K
56 60 62
64 58
57 63
66
61
65 59
No.1, No.3, No.11
No.1, No.3, No.11
7
Part bags used.
2
3 x 18mm
F/H Screw
2
165
3mm
F/H Washer
2
99
4.8mm
Ball Stud
4
4 x 8mm
Set Screw
2
3 x 3mm
Set Screw
2
3 x 3mm
Set Screw
2
37
E3
E-ring
Assemble left and right sides the same way.
165
113
112
37
13 14
22
23
99
10
12
9
8
11
7
5
6
4x8mm
4x8mm
3x18mm
3x3mm
3x3mm

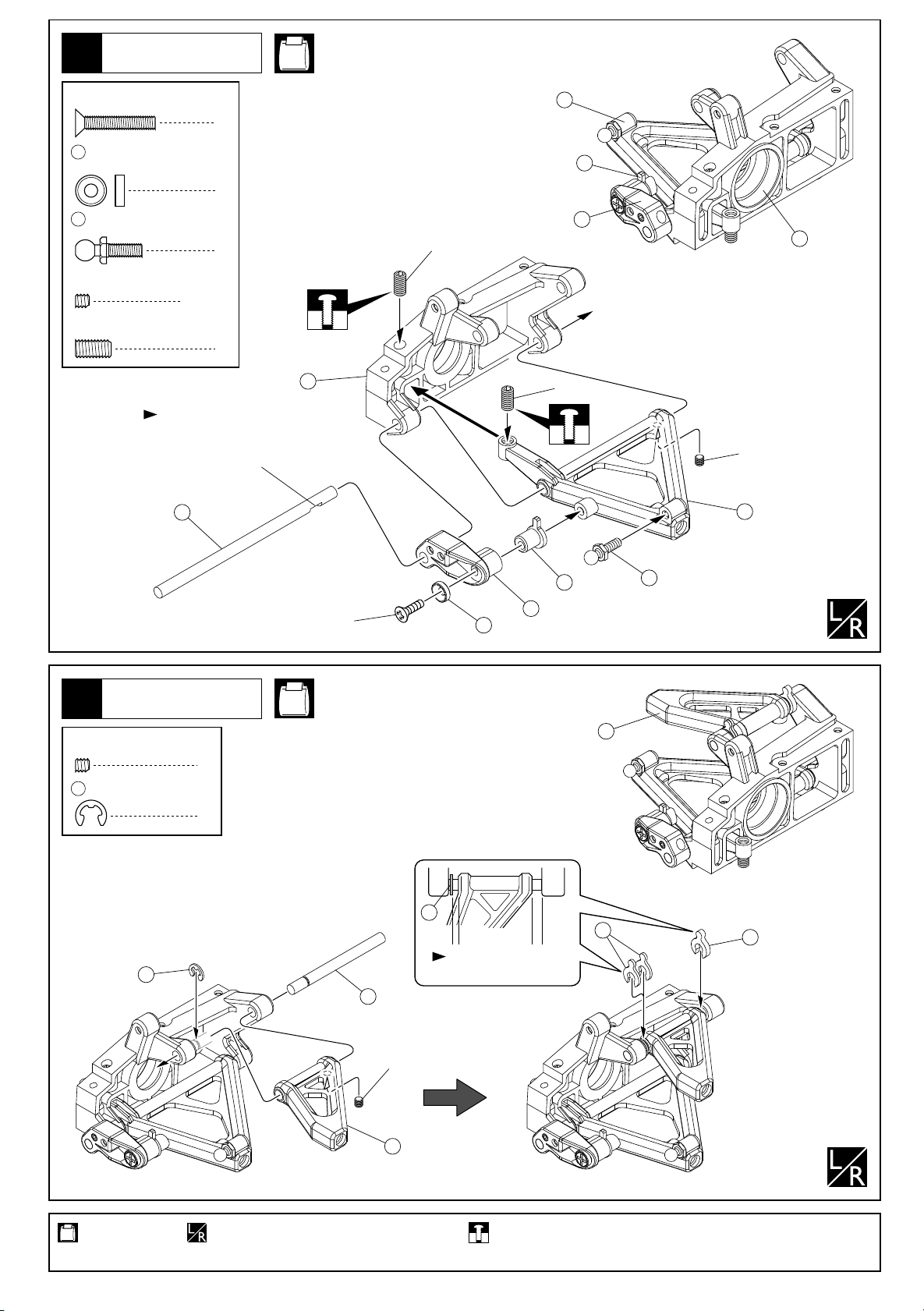

1Front Suspension
2Front Suspension
Put into this space.
37
Tentatively tighten.
Firmly tighten the 3x3mm set
screws onto the flat spots.
< Right >
< Left >
< Right >
< Left >
使用する袋詰。
フロントサスペンション
フロントサスペンション
サラビス
サラワッシャー
ボールスタッド
セットビス
セットビス
セットビス
Eリング
このすき間に入れる。
左右同じように組立てる。 仮止め。
平らな面に3x3mmセットビス
を固定する。
右側用
左側用
右側用
左側用
No.4, No.11
No.3, No.11
8
Part bags used.
4 x 12mm
TP F/H Screw
4x12mm
4x12mm
187
117
8
4
168
12x21x5mm
Ball Bearing
Assemble left and right sides the same way.
85
2
3 x 20mm
Pin
4Front Suspension
5Front Suspension
2
3 x 3mm
Set Screw
81
186 186 186
168
1
2
168
186
"L" marked.
No.1, No.4, No.11
2
C-ring
2
168
12x21x5mm
Ball Bearing
2
48
6 x 12 x 2mm
Collar
87
56
57
168
48
86
C-ring
168
48
86
3Front Shaft
< Left >
< Right >
75
85
< Right >
< Left >
Apply threadlocker (screw cement).
6
12 x 18 x 0.5mm
Washer
186
Firmly tighten the
set screws onto
the flat spots.
"R" marked.
使用する袋詰。
TPサラビス
フロントサスペンション
ベアリング
左右同じように組立てる。
ピン
フロントサスペンション
セットビス
左側用
右側用
Lのマーク。 Rのマーク。
フロントシャフト
Cリング
ベアリング
カラー
Cリング
右側用
左側用
ネジロック剤を塗る。
ワッシャー
平らな面にセット
ビスを固定する。
No.1, No.3, No.11
No.4, No.11
No.4, No.11
9
Part bags used.
4
104
10mm
Screw Cap
4
103
9mm
Ball Screw
Assemble left and right sides the same way.
103
103
104
83
105
106
107
104
49
49
111
99
Hex Wrench (5mm)
Hex Wrench (2.5mm)
3x3mm
2
83
Front Swing Shaft
3
3 x 3mm
Set Screw
1
106
Front Stabilizer Shaft
1
105
Front Stabilizer Shaft
1
107
Front Stabilizer Cup
3x3mm
3x3mm
Tighten screws one after
the other.
Please refer to the Setting Data Sheet
about the setting for screws.
Please refer to the Setting Data Sheet
about the setting for Stabilizer.
6Front Suspension
7Front Suspension
8Front Stabilizer
2
99
4.8mm
Ball Stud
< Left >
< Left >
< Right >
< Right >
使用する袋詰。
フロントサスペンション
フロントサスペンション
フロントスタビライザー
スクリューキャップ
ボールスクリュー
六角レンチ（5mm）
六角レンチ（2.5mm）
フロントスイングシャフト
セットビス
フロントスタビシャフト（B）
フロントスタビシャフト（A）
フロントスタビカップ
交互に少しずつしめ込む。
しめ込み量は別紙セッティング
データシートを参照。
スタビライザーの調整は別紙セッティング
データシートを参照。
左右同じように組立てる。
ボールスタッド
左側用
左側用
右側用
右側用
Ensure smooth non-binding movement while assembling.
可動するように組立てる。
No.1, No.11
No.1, No.11
No.1, No.6
10
Part bags used.
3
4 x 15mm
F/H Screw
3
4mm
Nylon Nut
50
55
51
52
53
54
4x15mm 4x15mm
4mm
4mm
4x12mm
3x3mm
4x8mm
2
4 x 12mm
TP Screw
2
3 x 10mm
TP F/H Screw
4
3 x 3mm
Set Screw
2
4 x 8mm
Set Screw
2
99
4.8mm
Ball Stud
17
99
115
18
19
Assemble left and right sides the same way.
9Bumper
10
Body Mounts
11
Rear Suspension
Note the direction.
Note the direction.
Adjust to body shell.
Front
54
3x10mm
2
115
Rear Lower Suspension Shaft
Firmly tighten the set screws
onto the flat spots.
Tentatively tighten.
< Left > < Left >
< Right >
< Right >
使用する袋詰。
サラビス
ナイロンナット
バンパー
TPビス
TPサラビス
ボディマウント
向きに注意。
向きに注意。
長い Long
短い Short
ボディに合わせる。
前
セットビス
セットビス
ボールスタッド
左右同じように組立てる。
リヤサスペンション
リヤロアーサスシャフト
平らな面にセットビスを固定する。
仮止め。
左側用 左側用
右側用
右側用
Inhaltsverzeichnis
Andere Kyosho Motorisiertes Spielzeugauto Handbücher
Kyosho
Kyosho Mini-Z Racer MR-015 RML Type Bedienungsanleitung
Kyosho
Kyosho BLIZZARD EV Bedienungsanleitung
Kyosho
Kyosho INFERNO MP7.5 Sports 3 readyset Bedienungsanleitung
Kyosho
Kyosho @12 Racing Bedienungsanleitung
Kyosho
Kyosho USA-1 Nitro Crusher Bedienungsanleitung
Kyosho
Kyosho Blizzard SR Bedienungsanleitung
Kyosho
Kyosho PLAZMA Ra 2.0 Bedienungsanleitung
Kyosho
Kyosho INFERNO MP777 Bedienungsanleitung
Kyosho
Kyosho USA-1 Monster Truck 3165 Bedienungsanleitung
Kyosho
Kyosho Mini-Z Racer MR-02 RML Type Bedienungsanleitung
Kyosho
Kyosho MZW442 Bedienungsanleitung
Kyosho
Kyosho MINI-Z Racer MR-03N RM Type Bedienungsanleitung
Kyosho
Kyosho Mini-Z Racer MR-02 MM Type Bedienungsanleitung
Kyosho
Kyosho Inferno GT2 ReadySet Bedienungsanleitung
Kyosho
Kyosho Mini-Z Racer MR-02 MM Type Bedienungsanleitung
Kyosho
Kyosho Lamborghini Diablo Bedienungsanleitung
Kyosho
Kyosho MINI-Z Racer MR-02 RM Type Bedienungsanleitung
Kyosho
Kyosho PLAZMA Ra Bedienungsanleitung
Kyosho
Kyosho Inferno MP9 Bedienungsanleitung
Kyosho
Kyosho Mini-Z Racer MR-02 MM Type Bedienungsanleitung
Beliebte Motorisiertes Spielzeugauto Handbücher anderer Marken
Eduard
Eduard Krupp Protze 6x4 1/48 Bedienungsanleitung
New Bright
New Bright 61072UEP Bedienungsanleitung
Team Durango
Team Durango DEX410v5 Bedienungsanleitung
Jamara
Jamara Mercedes Actros Muldenkipper 2,4 GHz Bedienungsanleitung
PLAYMOBIL
PLAYMOBIL 9536 Bedienungsanleitung
Atomic
Atomic BZ3 Bedienungsanleitung
