Laneri Seattle Bedienungsanleitung

c/da Misericordia snc

94100 Enna Italy

www.laneribagni.it

ITALIANO PAG. 3

FRANÇAIS PAG. 14

ESPAÑOL PAG. 25

DEUTSCH PAG. 36

ENGLISH PAG. 47

Seattle

c/da Misericordia snc

94100 Enna Italy

www.laneribagni.it

Contatti: Uicio 0935-41353, E-mail: info@laneribagni.it

DESCRIZIONE

Porta doccia scorrevole realizzata in vetro 6mm, installazione reversibile, possibilità di sgancio rapido dei carrelli

inferiori. Regolaggio manuale dei profili a muro di 2,5 cm per lato.

Telaio in alluminio cromato, vetro con trattamento anticalcare segnalato da apposite etichette.

PORTA PER NICCHIA MISURE A

Contatti: Uicio 0935-41353, E-mail: info@laneribagni.it

TABELLA MISURE REVERSIBILE

1000(misure traverso 87cm) 950 - 1000

1050 (misure traverso 92cm) 1000 - 1050

1100 (misure traverso 97cm) 1050 - 1100

1150 (misure traverso 102cm) 1100 - 1150

1200 (misure traverso 107cm) 1150 - 1200

1250 (misure traverso 112cm) 1200 - 1250

1300 (misure traverso 117cm) 1250 - 1300

1350 (misure traverso 122cm) 1300 - 1350

1400 (misure traverso 127cm) 1350 - 1400

1450 (misure traverso 132cm) 1400 - 1450

1500 (misure traverso 137cm) 1450 - 1500

1550 (misure traverso 142cm) 1500 - 1550

1600 (misure traverso 147cm) 1550 - 1600

1650 (misure traverso 152cm) 1600 - 1650

1700 (misure traverso 157cm) 1650 - 1700

SE AT T L E

UTENSILI NECESSARI

A+B

x 2 C

x 1

x 2

x 1

x 2 E

x 2

8*16

x16

8*30 x8

CONTENUTO DELLA CONFEZIONE

Ruote inferiori

sganciabili

Maniglia

Connettore lato

fisso con asola

Cover superiore

profilo muro

Cover superiore

ferma vetro fisso

Cover ferma

vetro

Ruote superiori

Connettore lato

scorrevole

Fine corsa

dx/sx x2

x2x2

8*12

SEAT TLE

MONTAGGIO

1° PASSAGGIO

1. Verificare la messa in bolla del piatto

doccia con il livello.

2. Poggiare i profili a muro ed utilizzare il li-

vello per la messa a piombo.

3. Tracciare i fori a muro con la matita.

4. Praticare i fori a muro con il trapano.

5. IMPORTANTE: Installare definitivamen-

te al muro solamente il profilo muro rela-

tivo al lato dove chiude la porta in quanto

resterebbe occultato dal profilo calamita.

Nota : dal lato del vetro fisso inserire in

ogni caso i tasselli al muro per i passaggi

successivi. 1

8*30

SEAT TLE

8*30

2° PASSAGGIO

1. Posizionare la cover ferma vetro.

2. Mettere la guarnizione nel profilo infe-

riore (guarnizione protezione vetri).

3. Usare la vite 8x30 per collegare il bi-

nario in alluminio inferiore con il pro-

filo verticale, tra il binario e il profilo

va inserito il connettore.

In questo modo costruiamo il

telaio della porta (scheletro).

4. Inserire il vetro fisso come in figura.

SEAT TLE

3° PASSAGGIO

1. Ripetere il passaggio (2) precedente per

la parte alta del telaio.

4° PASSAGGIO

1. Assemblare il telaio/scheletro preceden-

temente assemblato con il profilo a muro

(lato vetro fisso).

2. Procedere con l’inserimento del telaio,

precedentemente assemblato, nel profilo

inizialmente fissato a muro.

Nota: regolare l’estensione del telaio agendo

sul telescopico (1 profilo entra dentro l’altro).

8*30

5° PASSAGGIO

1. Concludere con il fissaggio del profilo a

muro (lato vetro fisso) a parete tramite

viti su tasselli precedentemente inseriti a

muro .

SEAT TLE

6° PASSAGGIO

1. Installare le ruote di scorrimento supe-

riori al vetro.

Nota: le ruote superiori sono regolabili, se,

dopo aver montato il box doccia, le ante

non dovessero avere uno scorrimento fluido

è possibile regolarle tramite la vite inferiore

sul cuscinetto superiore.

2. Installare le ruote di scorrimento inferio-

ri (con pulsante per sgancio rapido).

SE AT TLE

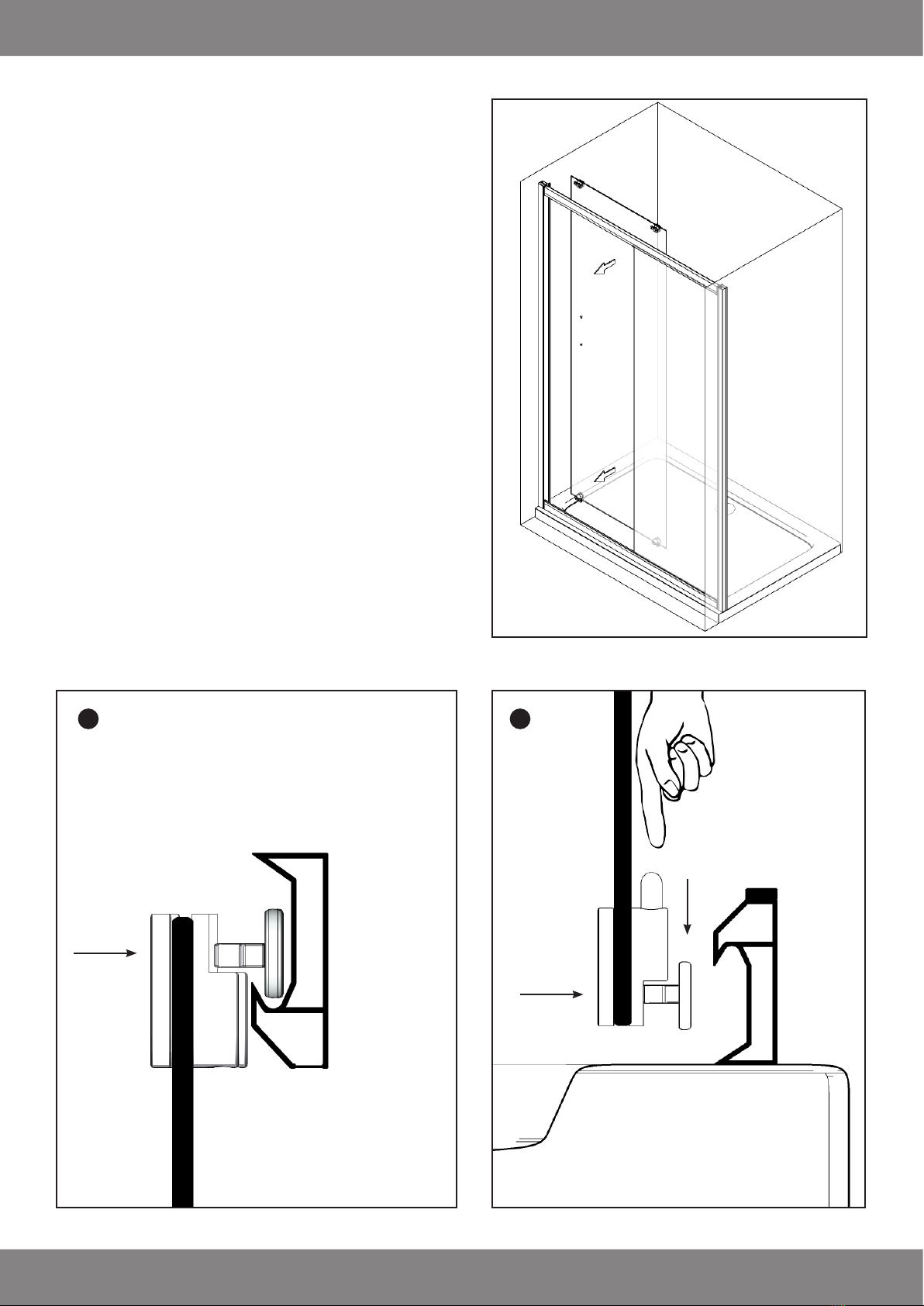

7° PASSAGGIO

1. Agganciare l'anta al binario di scorri-

mento superiore.

Nota: accertarsi che la porta sia in asse, vedi

passaggio precedente per regolarle.

2. Agganciare le ruote al binario inferiore.

Note: le ruote di scorrimento inferiori sono

sganciabili per facilitare le operazioni di pu-

lizia e manutenzione ordinarie.
