Laserworld CT-6215 Bedienungsanleitung

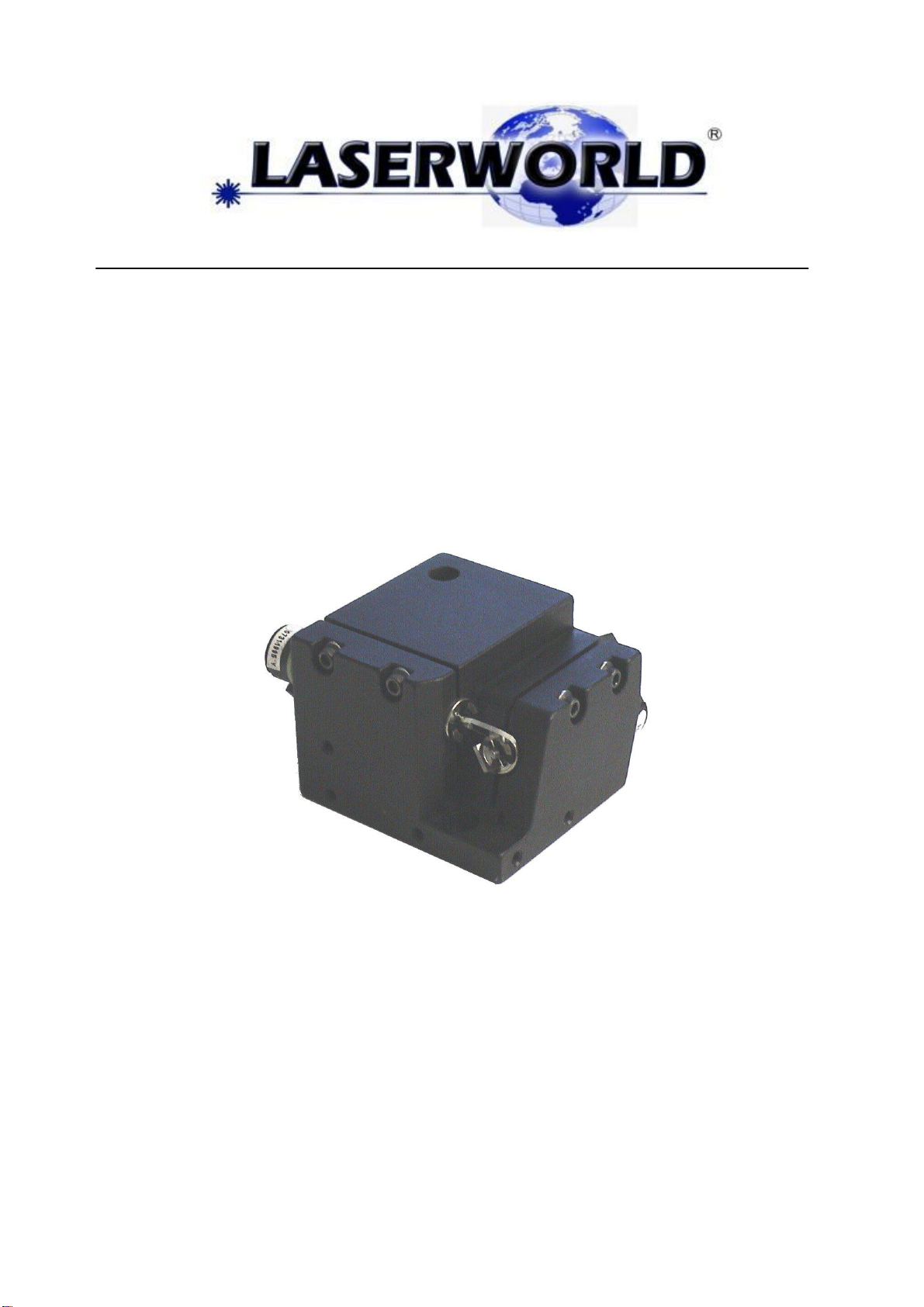

Scanner Set CT-6215

Manual

Please read carefully before use

Bedienungsanleitung

Bitte lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen!

Bedienungsanleitung: Laserworld Scanner Set CT-6215

Date: Jun-13

Seite 2von 4

High end scanning system. High speed and accuracy makes this system the perfect choice for

graphics projection.

High End Scanner System für höchste Ansprüche. Hohe Genauigkeit und Geschwindigkeit machen

diese Scanner zur idealen Wahl für Grafikprojektionen.

Checking Parts

Please make sure the following parts

are included:

2 x Galvos

2 x mounted mirrors

1 x X/Y-Galvo-mount

2 x driver

2 x galvo cables

1 x User manual

Technical data

- scanspeed: max 100Kpps at 4°

- optical scan angle: max. 60°

- power supply: +/- 24-28V 6A

- dielectric mirrors

- optical feedback system for high

accuracy

- scan angle individually adjustable per axis

- overcurrent protection

-Scanner temperature 50°C max

Symmetrical signal input

+/- 5V DC (ILDA compatible)

You will need two 24V 6A DC

power supply

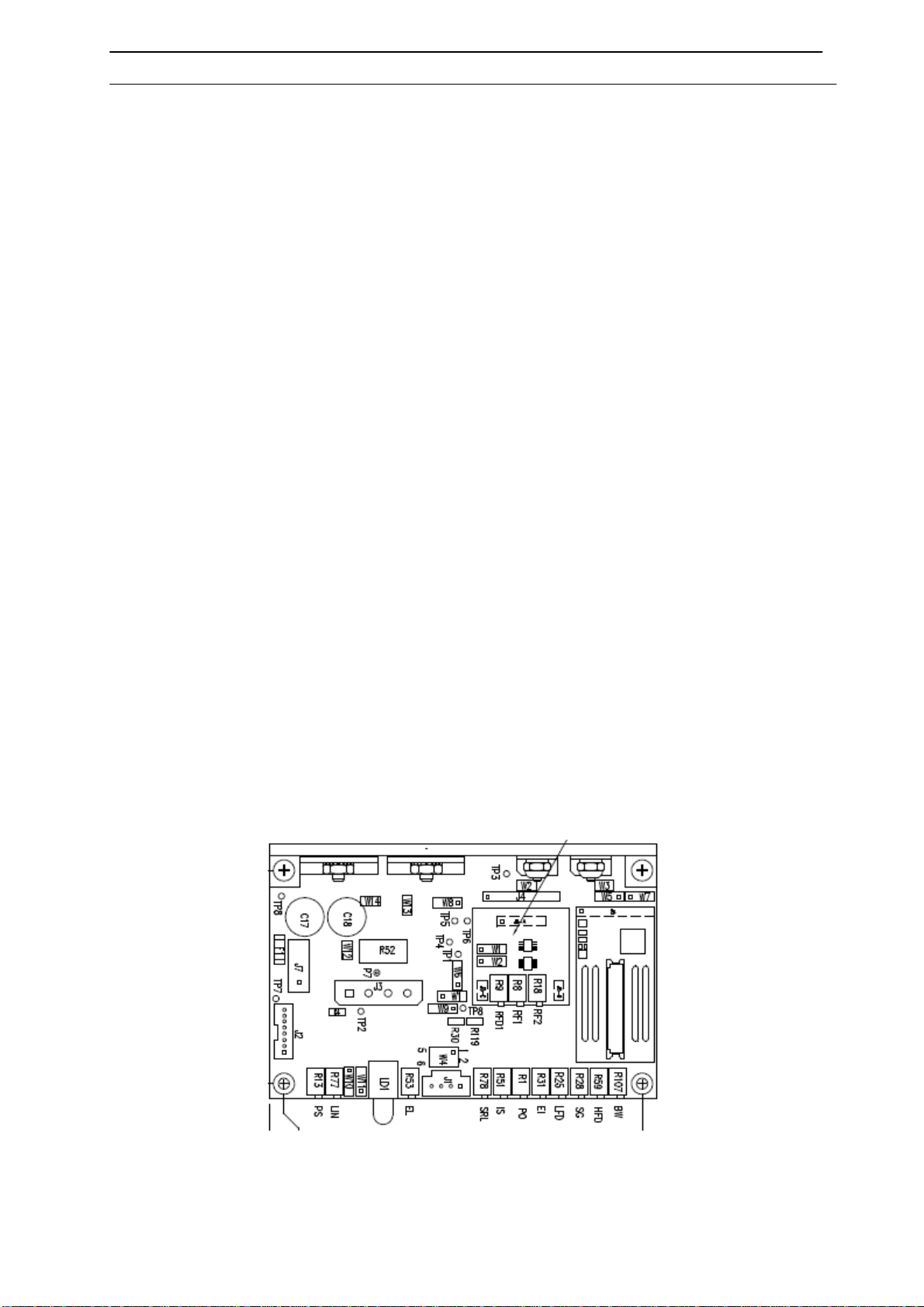

Connectors/ Adjustments

Lieferumfang

Bitte prüfen Sie, ob Sie wirklich alle Teile erhalten haben

und ob diese von der Lieferung unbeschädigt sind. Zum

Lieferumfang gehören:

2 x Galvos

2 x montierte Spiegel

1 x X/Y-Galvo-Halter

2 x Treiber

2 x Galvokabel

1 x Bedienungsanleitung

Technische Daten:

-Scangeschwindigkeit: max 100Kpps bei 4°

- optischer Ablenkwinkel: max. 60°

- Stromversorgung: +/- 24-28V 6A

- dielektrische Spiegel

- optisches Feedbacksystem für perfekte Genauigkeit

- Scanwinkel pro Achse individuell einstellbar

- Überstromsicherung

- Maximal 50°C Scannertemperatur

Symmetrischer +/-5V Eingang (ILDA kompatibel)

Zum Betrieb benötigen Sie zwei 24V à 6A DC

Spannungsversorgung

Anschlüsse / Einstellmöglichkeiten:

Bedienungsanleitung: Laserworld Scanner Set CT-6215

Date: Jun-13

Seite 3von 4

Scanners are adjusted at the factory, don’t

exchange X and Y

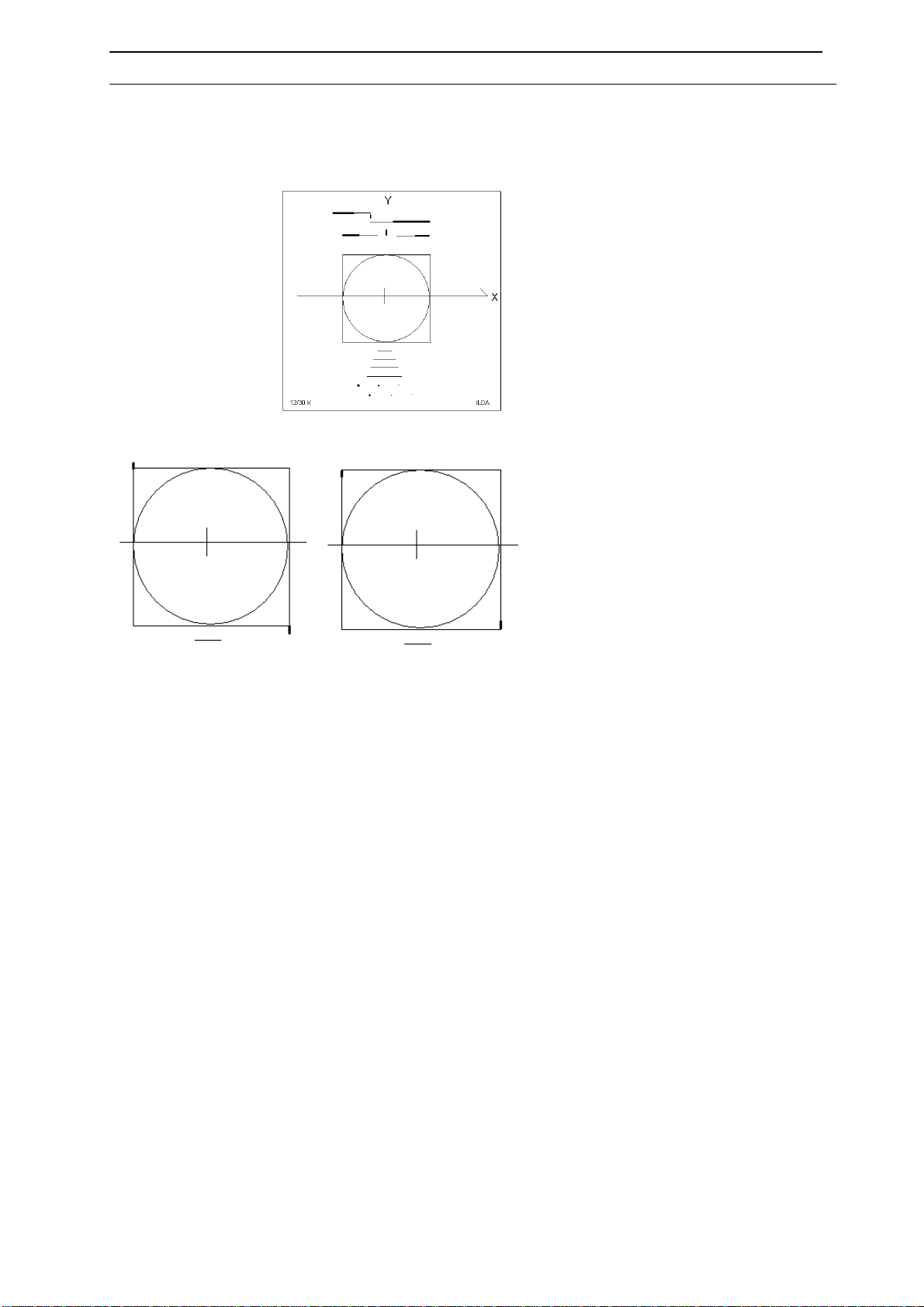

Adjustment using the

ILDA test pattern:

Display the ILDA test

pattern at the

scanspeed and image

size for which you want

to adjust your scanning

system.

Adjust damping: At the

corners of the inner

square you can have an

overshoot or undershoot of the laserbeam (see

images above). Adjust HFD and LFD to minimize

this effect. (See above for position of potis.)

Adjust servo gain: As long as the top and bottom of the

circle lie within the square (regardless of the form, it may

be more of an ellipse) you can increase gain. The

top/bottom will then move outwards. Increase until the

circle/ellipse touches the square.

Repeat these two steps until you get a good result.

Do the same for X, until the circle touches the square at

all 4 sides.

You may have to repeatedly adjust both X and Y until the

circle is perfectly round.

Scanspeed and image size:

If the circle is bigger than the square you can increase

scanspeed, or picture size. Your system is faster than

necessary for that size.

If the circle is inside the square you should decrease

scanspeed or image size. Your system is not fast enough

for that size.

If you have to adjust from scratch (e.g. because you

replace a single, not preset galvo) first turn

gain/LFD/HFD to zero (counter clock wise), then start

increasing gain carefully until the galvos start moving,

proceed as above.

Das Scannerpaar wird in der Fabrik

eingestellt, bitte X und Y nicht

vertauschen.

Einstellung mit dem ILDA Testbild

Projizieren Sie das ILDA Testbild bei

der von Ihnen gewünschten

Auslenkung und Scangeschwindigkeit.

Beachten Sie nun die Ecken des

inneren Quadrats.

Justieren Sie die Dämpfung: An den

Ecken des inneren Quadrats kann ein

Über- oder Unterschiessen auftreten

(entsprechend Bilder links) Justieren

Sie HFD und LFD, um diesen Effekt

herabzusetzen. (Lage der Regler siehe

oben.)

Erhöhen Sie Gain: Solange die

Oberseite und die Unterseite des

Kreises innerhalb des Quadrats liegen

(unabhängig von der Form - kann

zunächst auch eine Ellipse sein),

können Sie Gain erhöhen. Die

Oberseite/die Unterseite bewegen sich

dann nach aussen. Erhöhen Sie

solange, bis der Kreis/die Ellipse das

Quadrat berührt.

Wiederholen Sie diese beiden Schritte,

bis Sie ein gutes Ergebnis haben.

Wiederholen Sie dies für X, bis der Kreis das

Quadrat an allen 4 Seiten berührt.

Sie müssen X und Y eventuell wiederholt

justieren, bis der Kreis rund ist.

Scanspeed und Bildgröße: Solange der Kreis

größer als das Quadrat ist, können Sie die

Scanngeschwindigkeit oder die Bildgröße

erhöhen. Ihr System ist schneller als für diese

Größe notwendig.

Wenn der Kreis kleiner als das Quadrat ist,

müssen Sie die Scanngeschwindigkeit oder

die Bildgröße verringern. Ihr System ist

langsamer als für diese Größe notwendig.

Falls Sie die Einstellungen komplett neu

vornehmen müssen, weil Sie z.B. nur ein

einzelnes nicht abgeglichenes Galvo

austauschen drehen Sie zunächst alle Regler

auf Null (gegen den Uhrzeigersinn). Dann

drehen Sie Gain auf, bis die Galvos anfangen

sich zu bewegen. Fahren Sie wie oben fort.

Bedienungsanleitung: Laserworld Scanner Set CT-6215

Date: Jun-13

Seite 4von 4

Laserworld (Switzerland) AG

Kreuzlingerstrasse 5

8574 Lengwil-Oberhofen

SWITZERLAND

Authorized person:

Supervisory board Mr Martin Werner

place of business: 8574 Lengwil-Oberhofen / SWITZERLAND

company number: CH-440.3.020.548-6

Commercial Registry Kanton Thurgau

www.laserworld.com

[email protected]

representative according to EMVG:

Cleantech Europe GmbH

Managing Director: Thomas Schulze

Fürkhofstr. 5

81927 München / DE
