Ledon Basic Bedienungsanleitung

Installation principles

Montageprinzipien • Montageprincipper

Revision: 1.1, date: Feb 24, 2021

Bolt-designations • Bolzen-Bezeichnungen • Bolt-betegnelser

CS Countersunk bolt • Senkschraube • Undersænket bolt

BH Button head bolt • Rundkopfschraube • Buttonhead bolt

HX Hex bolt • Sechskantschraube • Maskinbolt

CA Carriage bolt • Flachrundschraube • Bræddebolt

NT Nut • Mutter • Møtrik

LN Locknut • Stopmutter • Låsemøtrik

TN Topnut • Hutmutter • Topmøtrik

WS Washer • Unterlegscheibe • Spændeskive

BS-S Bushing with thread in side • Buchse mit Gewinde in Seite • Bøsning med gevind i side

BS-B Bushing with thread in bottom • Buchse mit Gewinde in Unterseite • Bøsning med gevind i bund

TS Tapping screw • Blechschraube • Pladeskrue

Contents • Inhaltsverzeichnis • Indholdsfortegnelse

1 Pole • Pfosten • Stolpe......................................................................2

2 Floor • Boden • Gulv.........................................................................3

3 Beam • Balken • Overligger ..............................................................4

4 Plate • Platte • Plade .........................................................................4

5 Post top • Pfostentop • Stolpetop....................................................7

6 Rope ladder • Strickleiter • Rebstige................................................7

7 Ladder • Leiter • Stige.......................................................................8

8 Slide • Rutsche • Rutsjebane.............................................................8

9 Slide poles • Rutschstangen • Glidestænger.................................. 10

10 Balance ladder • Balance Leiter • Balance stige............................. 11

11 Rope • Seil • Tovværk .................................................................... 12

12 Roof • Dach • Tag .......................................................................... 13

13 Bench • Bank • Bænk...................................................................... 14

14 Table • Tisch • Bord ....................................................................... 14

Icons • Symbole • Ikoner

Tighten loosely with your ﬁngers

Mit den Fingern lose anziehen

Stram løst med ﬁngrene

Tighten with a suitable tool

Mit passendem Werkzeug anziehen

Spænd fast med passende værktøj

Drill hole with drill

Loch mit Bohrmaschine bohren

Bor hul med boremaskine

Turn ﬁxed with hammer

Mit Hammer festmachen

Slå fast med hammer

Must be vertically leveled

Muss vertikal nivelliert werden

Skal være i lodret vater

Must be horizontally leveled

Muss horizontal nivelliert werden

Skal være i vandret vater

Fill the hole with soil

Loch mit Erde füllen

Fyld hul op med jord

Cast hole with concrete

Beton ins Loch gießen

Støb hul med beton

Picture shown from opposite side

Abbildung von der anderen Seite dargestellt

Billedet er vist fra modsat side

Important information – see note

Wichtige Informationen – siehe Hinweis

Vigtig information – se note

REVERSE

ANGLE

73,6 cm

!Important! Poles for towers must have exactly the same distance.

Wichtig! Pfosten für Türme müssen die vollständige gleiche Enferning haben.

Vigtigt! Stolpe til tårne skal have præcis samme afstand.

1 2 3

2 3

Installation principles • Montageprinzipien • Montageprincipper

Post in ground • Eingraben der Pfosten • Stolpe nedgravet

Post in concrete • Einbetonieren der Pfosten • Stolpe støbt

Post on oor • Pfosten auf Boden • Stolpe på gulv

1D Control of the equilateral triangle • Kontrolle von das gleichseitige Dreieck

• Kontrol af ligesidet trekant

Installation acc. to ﬂoor type.

Fixing not included.

Installation nach Bodentyp.

Befestigungen nicht enthalten.

Monteres iht. gulvtype.

Befæstelse medfølger ikke.

!Kun til vare.nr: 500090

Only for item: 500090

Nur für Type: 500090

M10x20 HX

M10 LN

200 mm

600 mm

R100 mm

250 mm

M10 LN

M10x20 HX

31 2

6 7 8

Installation principles • Montageprinzipien • Montageprincipper

1E Control of perpendicular • Kontrolle der Senkrecht • Kontrol af vinkelret

2A Floor frame - triangular • Bodenrahmen - dreieckig • Gulvramme - trekantet

!Important! Poles for towers must be completely perpendicular.

Ensured by controlling internal cross-measure.

Wichtig! Pfosten für Türme muss vollständig senkrecht sein.

Sichergestellt durch interne Quer Maß zu steuern.

Vigtigt! Stolpe til tårne skal være helt vinkelrette.

Sikres ved kontrol af indvendigt krydsmål.

98 cm

141,7 cm

M8 WS

M8x70 BH

BS-B

M8x25 BH

1 2 3

97 8

4 5

1 2

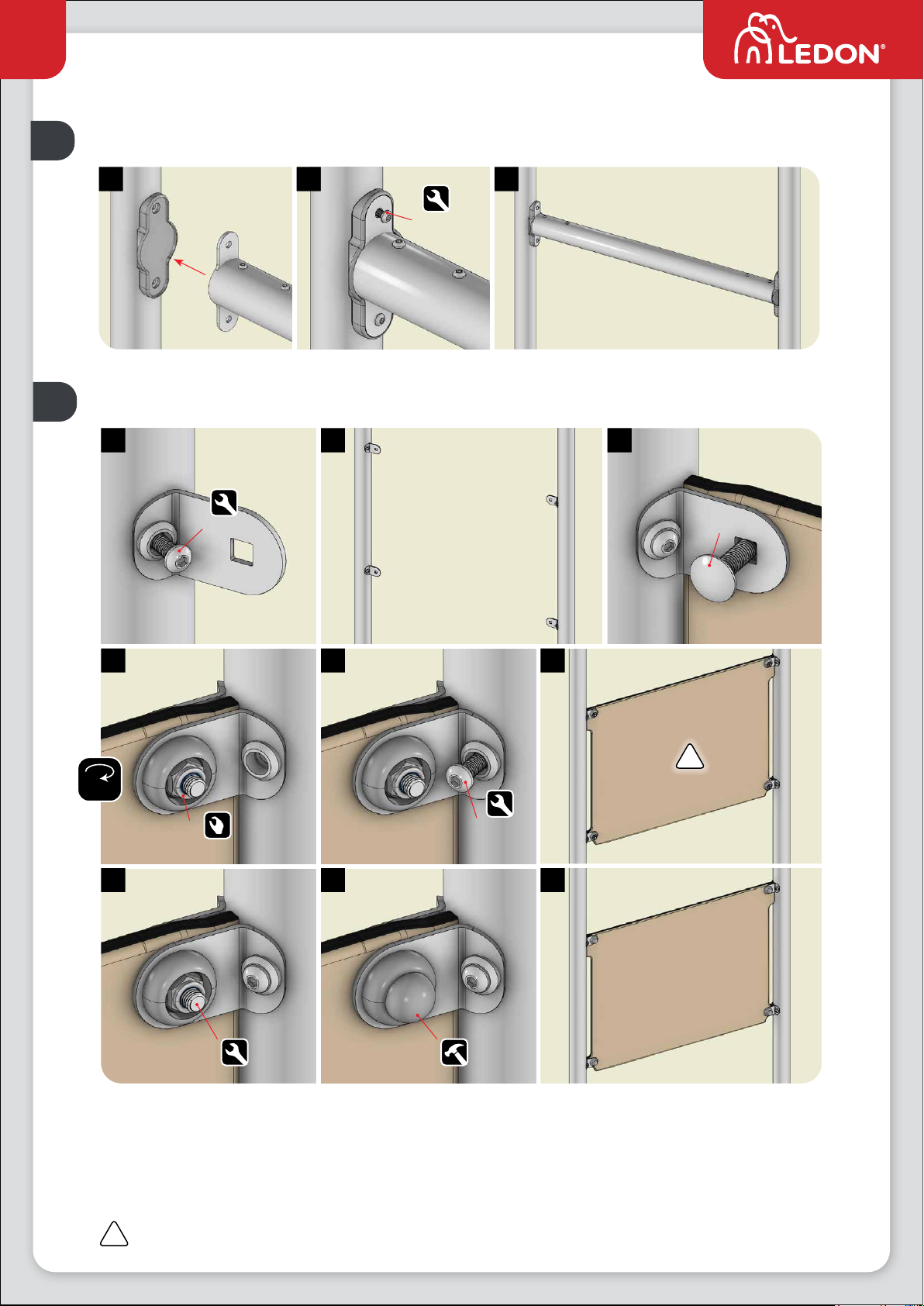

Installation principles • Montageprinzipien • Montageprincipper

3A Beam • Balken • Overligger

4A Side plate • Seitenplatte • Sideplade

1Relevant for multiple plate variants • Relevant für mehrere Plattenvarianten • Relevant for ere pladevarianter

M8x40 BH

M8x25 BH

M10x45 CA

REVERSE

ANGLE

M10 LN

2 3

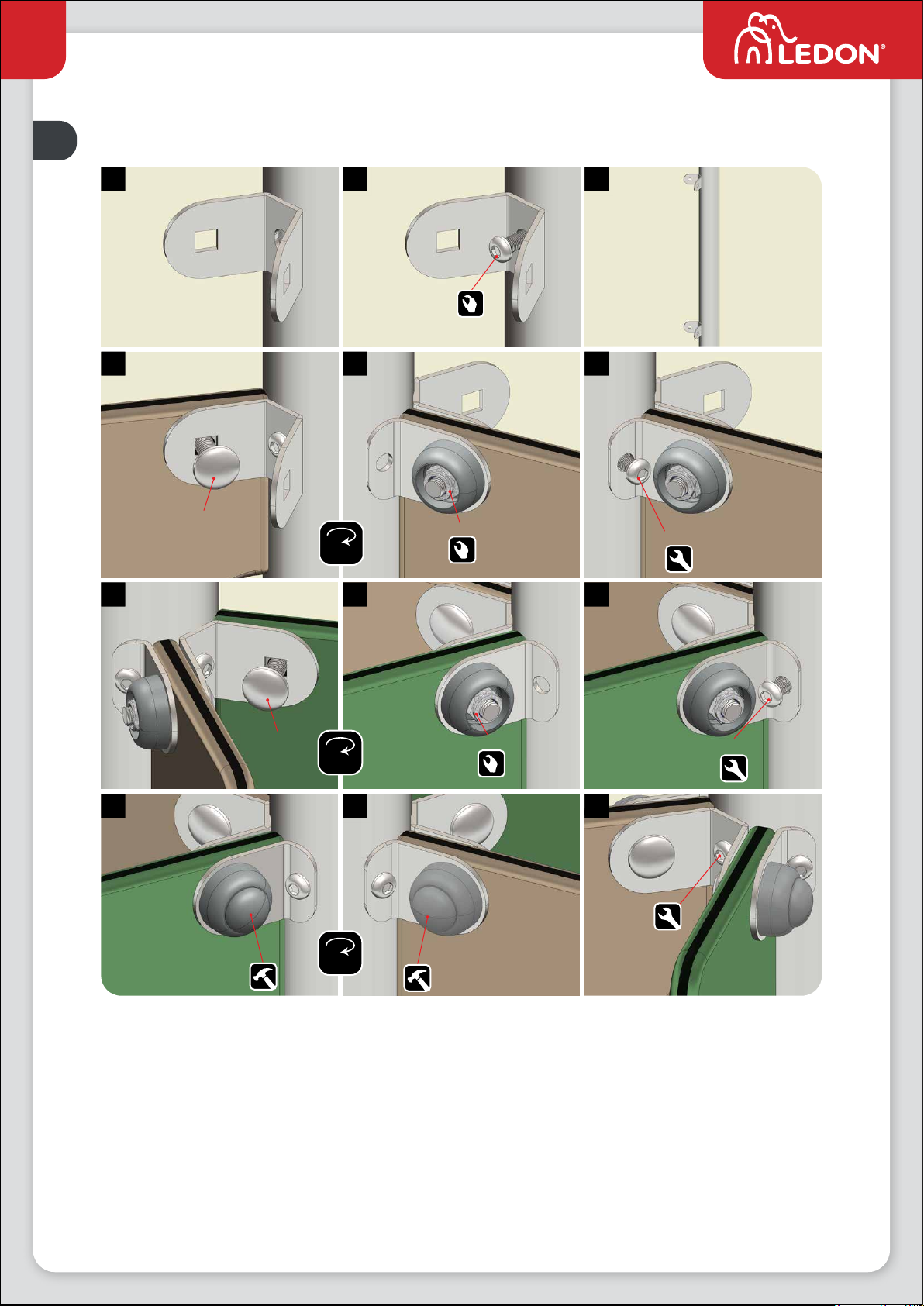

Installation principles • Montageprinzipien • Montageprincipper

4B Side plate 60o• Seitenplatte 60o• Sideplade 60o

M8x25 BH

M10x45 CA

REVERSE

ANGLE

REVERSE

ANGLE

REVERSE

ANGLE

M10 LN

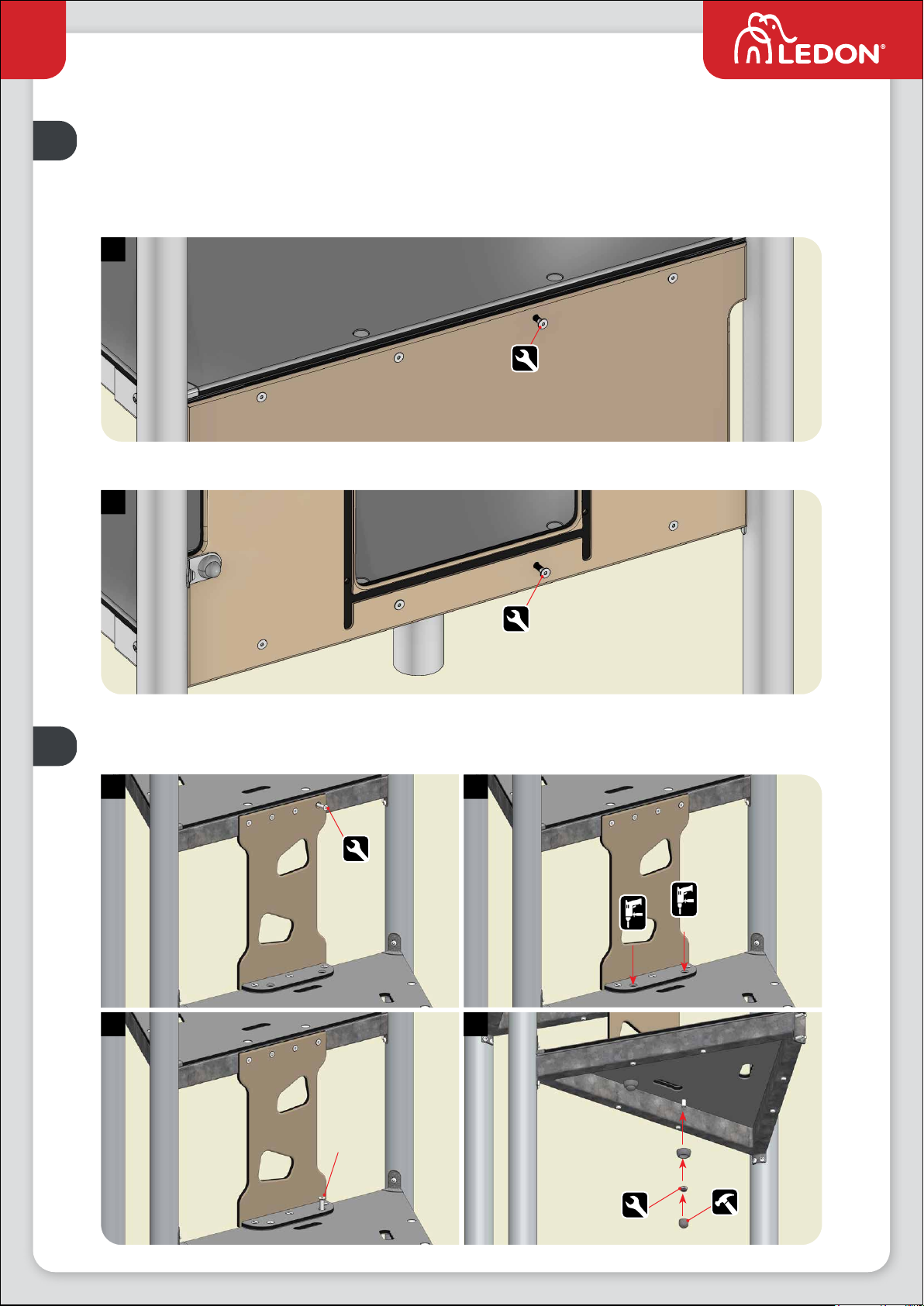

Installation principles • Montageprinzipien • Montageprincipper

4C Side plate attached to frame • Seitenplatte am Rahmen befestigt

• Sideplade fastgjort til rammen

Top attached • Oben befestigt • Fastgjort øverst

Bottom attached • Unten befestigt • Fastgjort nederst

4D Climbing plate • Kletterplatte • Klatreplade

M8x35 CS

M8x40 CS

M10x50 CS

Ø10

M10 LN

1 2 3

4 6

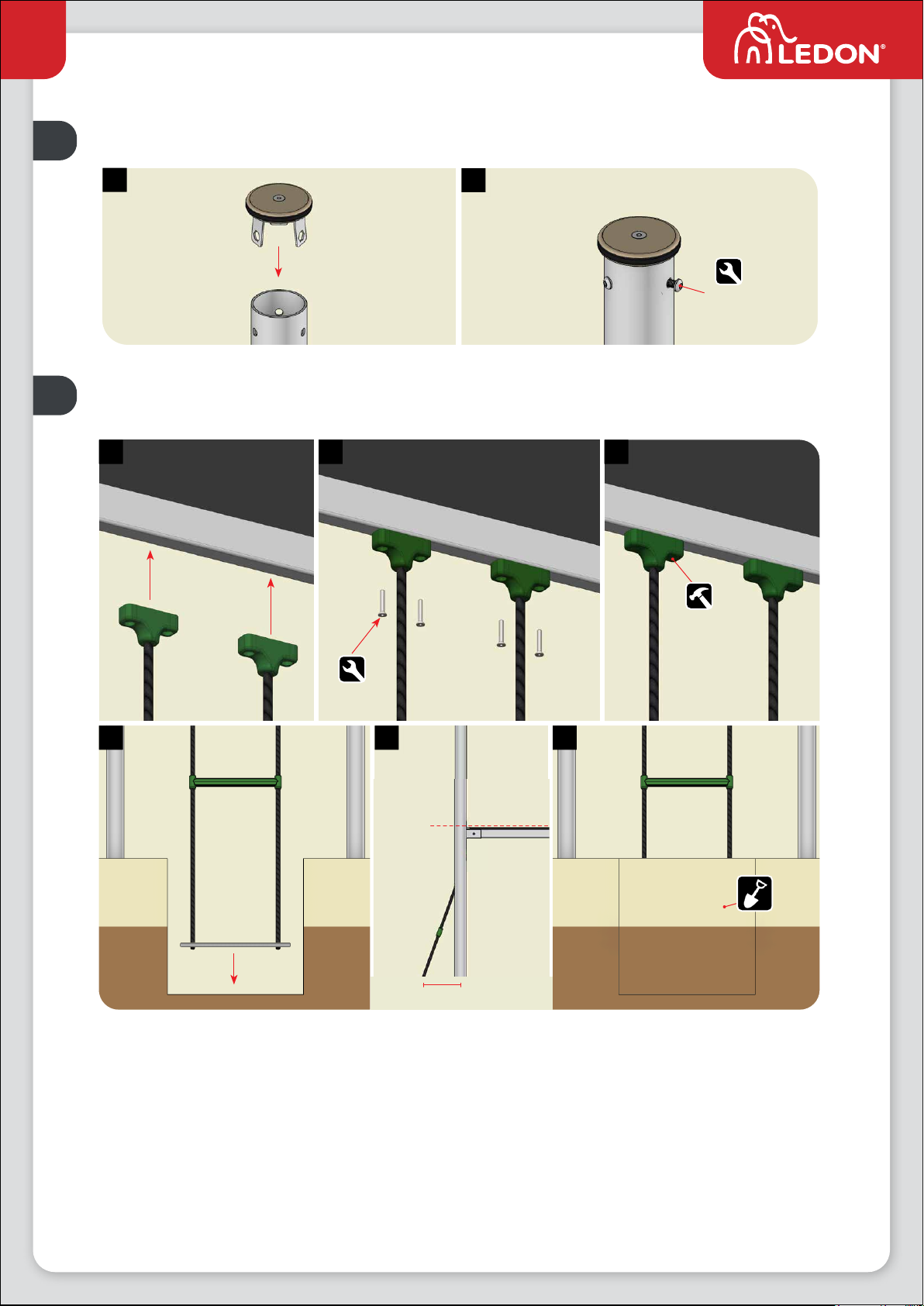

Installation principles • Montageprinzipien • Montageprincipper

5A Post top • Pfostentop • Stolpetop

6A Rope ladder • Strickleiter • Rebstige

M8x25 BH

35 cm

90 cm

M10x40 CS

1 2 3

4 5 6

1 2 3

4 5 6

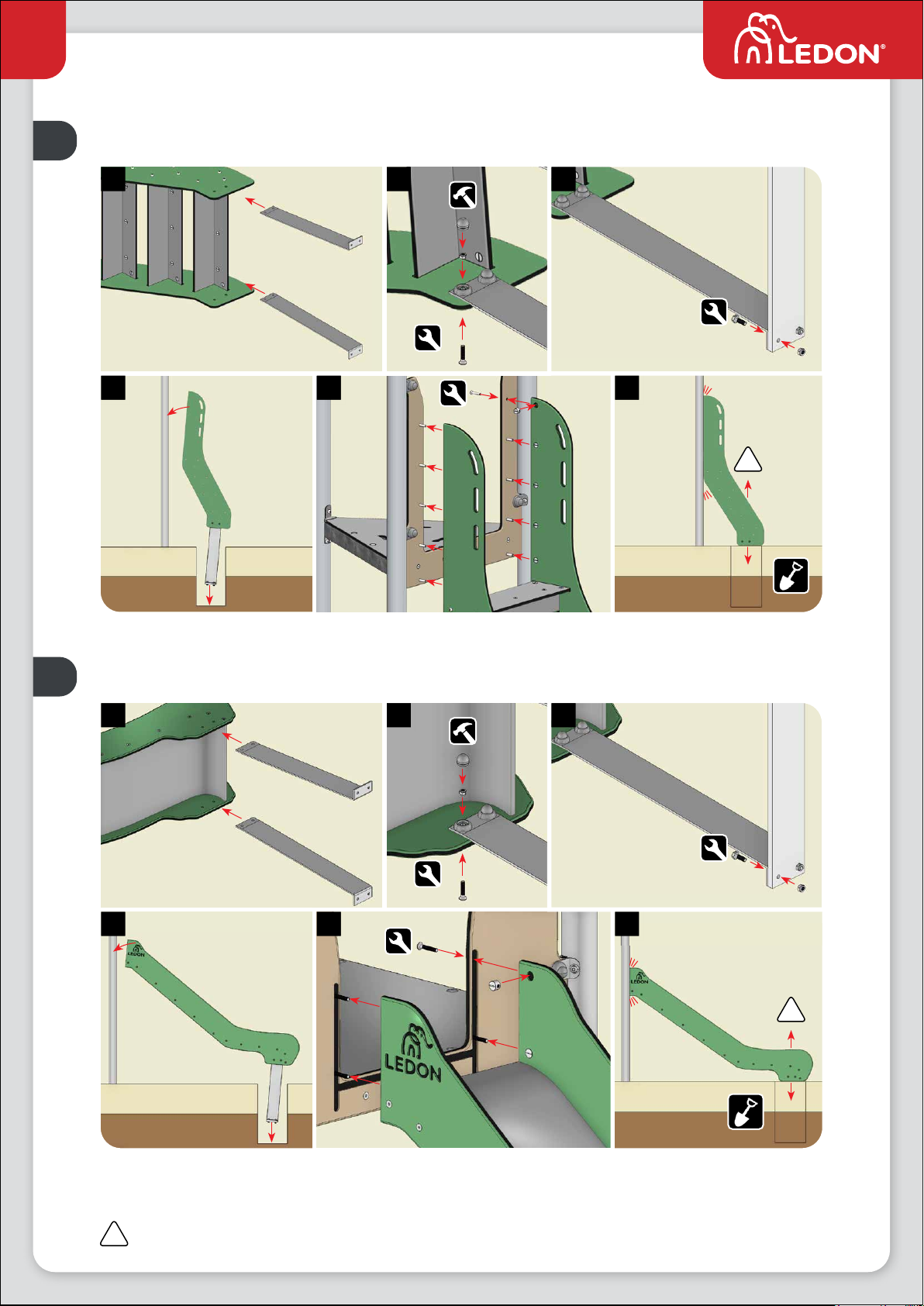

Installation principles • Montageprinzipien • Montageprincipper

7A Ledder • Leiter • Stige

8A Slide • Rutsche • Rutsjebane

1Adjust height to avoid tensions • Höhe einstellen um Spannungen zu verhindern • Juster højde for at undgå vrid

M10x40 CS

M8x45 CS

M10x40 HX

M10 LN

BS-S

M10x40 CS

M8x40 CS

M10x40 HX

M10 LN

BS-S

1 2 3

4 5A 5B

9 10

7 8

Installation principles • Montageprinzipien • Montageprincipper

9A Slide poles • Rutschstangen • Glidestænger

M10x55 MB

M10x70 CA

M10 LN

M10x55 MB

M10 LN

Ø10

Ø10 M10x35 CA

155 cm

140 cm

115 cm

190 cm

36 cm

M10 LN

Installation principles • Montageprinzipien • Montageprincipper

10A Balance ladder • Balance Leiter • Balance stige

1Pay attention to the alinement of the tops• Sei aufmerksam auf der Position des Toppen

• Vær opmærksom på placeringen af toppene

M10x20 HX M8x25 BH

M10 LN

58 cm

43 cm

28 cm

M10x35 HX

M10 LN
