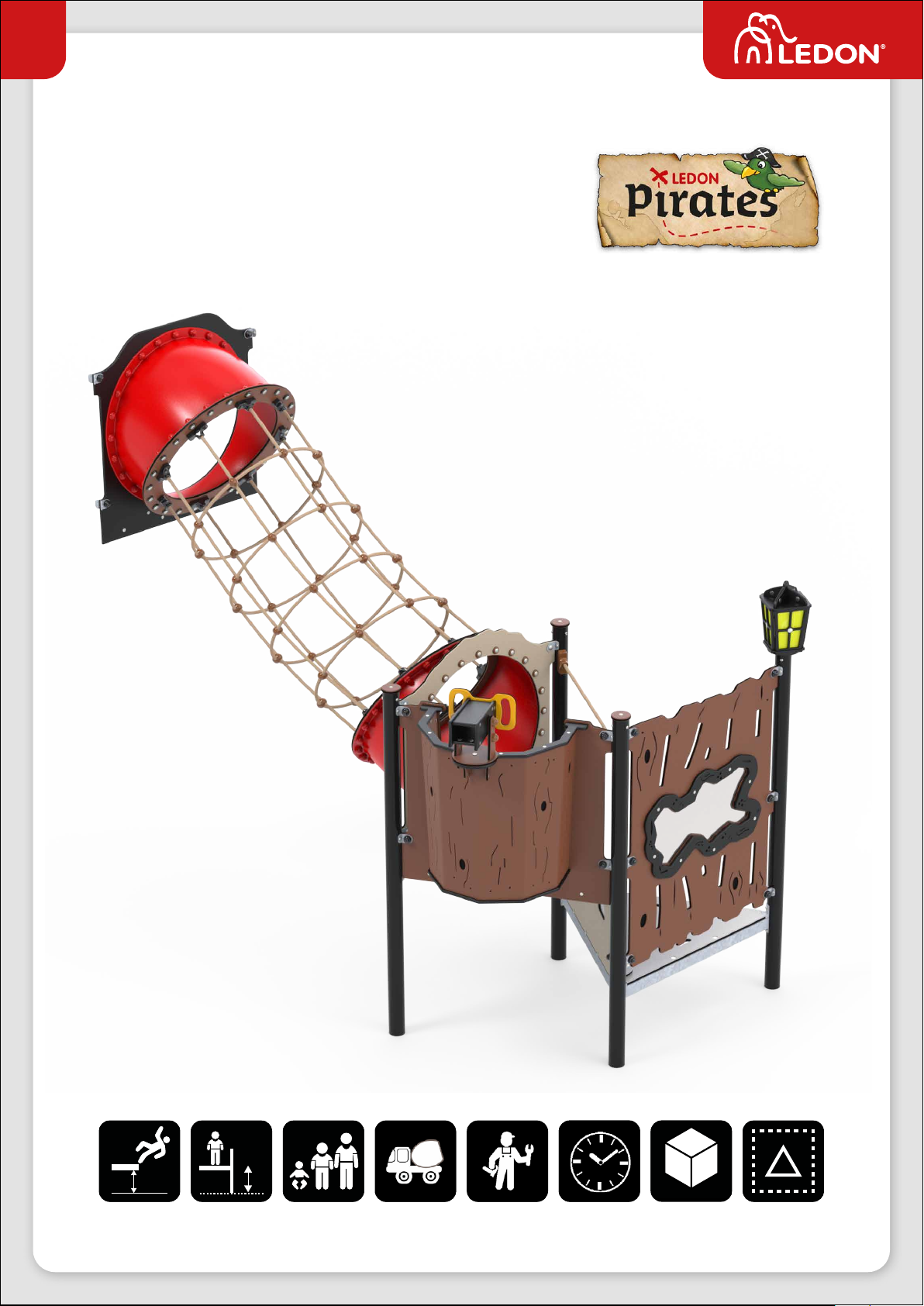

Ledon Pirates Sofia Bedienungsanleitung

LP171G

275 cm 40 + 90 cm 3+ 2 5H 326 x 204 x 282 cm

(LxWxH)

699 x 519 cm

(LxW)

Assembly instructions

Montageanleitung • Montagevejledning

Soa

Revision: 2.0

Date: July 1, 2020

MAX

Yes/Ja

• Take all components from the pallet and place them on the ground

• Compare with components list – is everything there?

• Be at all times precise when measuring

• Unpack one component at a time and assemble it

• Usage of a water-level will increase precision

• Fall protection is the very last thing to be installed – along with the producer’s label

• Alle Bauteile von der Palette nehmen und auf den Boden legen.

• Anhand der Bauteileliste überprüfen, ob alle Teile vorhanden sind

• Beim Abmessen generell präzise arbeiten

• Ein Bauteil nach dem anderen auspacken und montieren

• Die Benutzung einer Wasserwaage erleichtert die Montage

• Die Fallschutzunterlage wird erst ganz zum Schluss verlegt – dann, wenn das Produzenten-

etikett angebracht wird

• Tag komponenterne af pallen og læg dem på jorden

• Check efter komponentlisten om alle er med

• Vær omhyggelig med afstande generelt

• Pak én komponent ud af gangen og gør denne færdig

• Vær omhyggelig med brug af vatterpas

• Faldunderlag etableres til allersidst sammen med påsætning af mærkning med producent

Good advice and tips

Ein paar gute Ratschläge und Tipps • Gode råd og vejledning

Height • Höhe • Højde (*) Area • Fläche • Areal

A ≤60 cm 1,65 m2

B 90 cm 0,34 m2

100 cm 2,15 m2

275 cm 26,94 m2

Total 31,08 m2

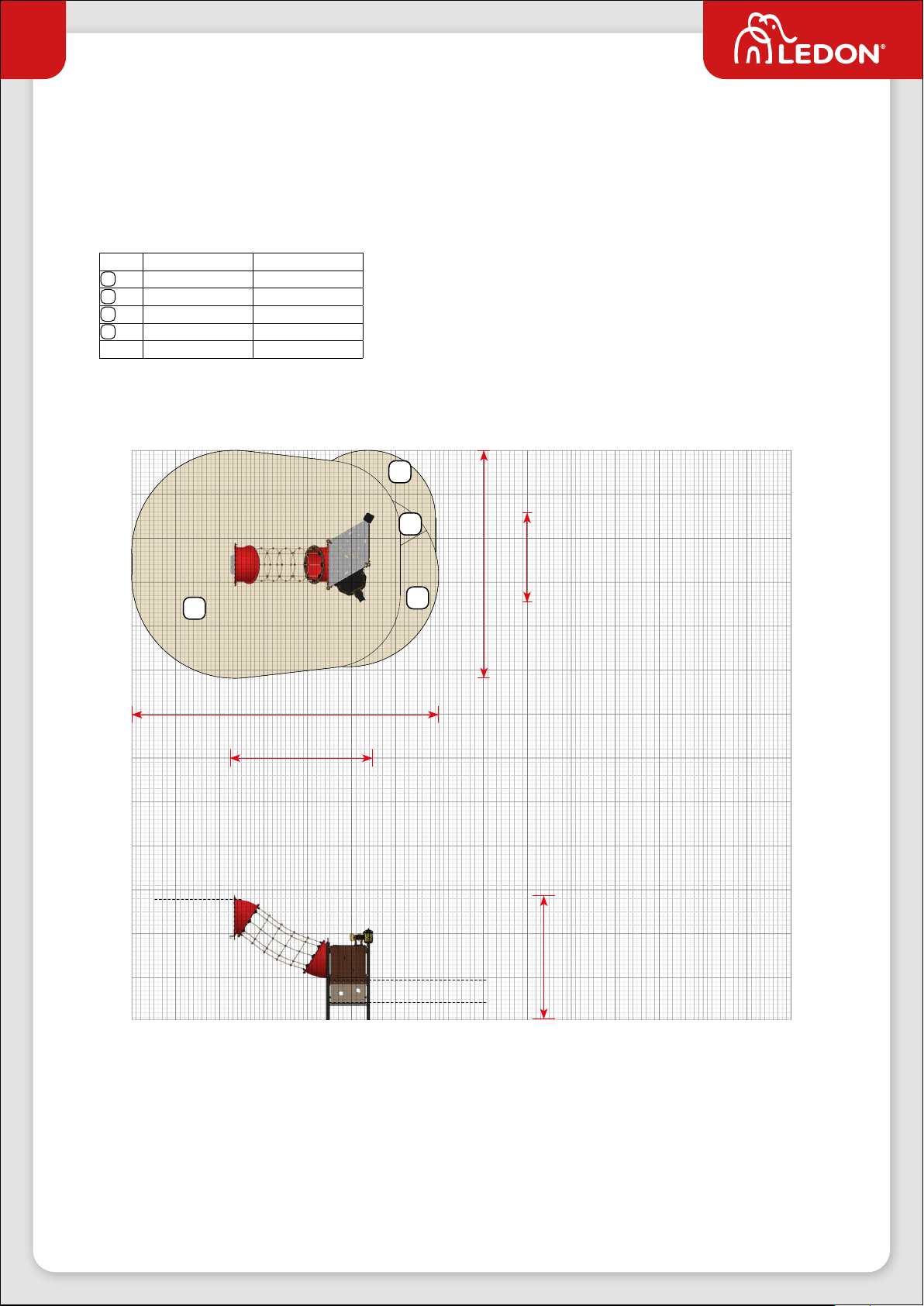

Clearance and safety surfaces

Platzbedarf und Fallschutzunterlage • Pladshensyn og faldunderlag

Safety surface in accordance with EN 1176

Fallschutzunterlag gemäß EN 1176

Faldunderlag i overensstemmelse med EN 1176

(*) Areas are accurately calculated values which are dicult to achieve in practice.

Die Flächen haben die genaue berechneten Werte, aber sind schwer in Praxis zu erreichen.

Arealerne er nøjagtigt beregnede værdier, som er vanskelige at opnå i praksis.

(**) Slide exit areas are equivalent to a height of 100 cm.

Der Auslaufs Bereich der Rutsche, ist äquivalent eine Höhe von 100 cm.

Rutsjebaneudløbsområder svarer til en højde på 100 cm.

Scale • Maßstab • Målstok 1:100

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 m

326 cm

204 cm

519 cm

699 cm

282 cm

Floor: 90 cm

Floor: 40 cm

Climb: 275cm

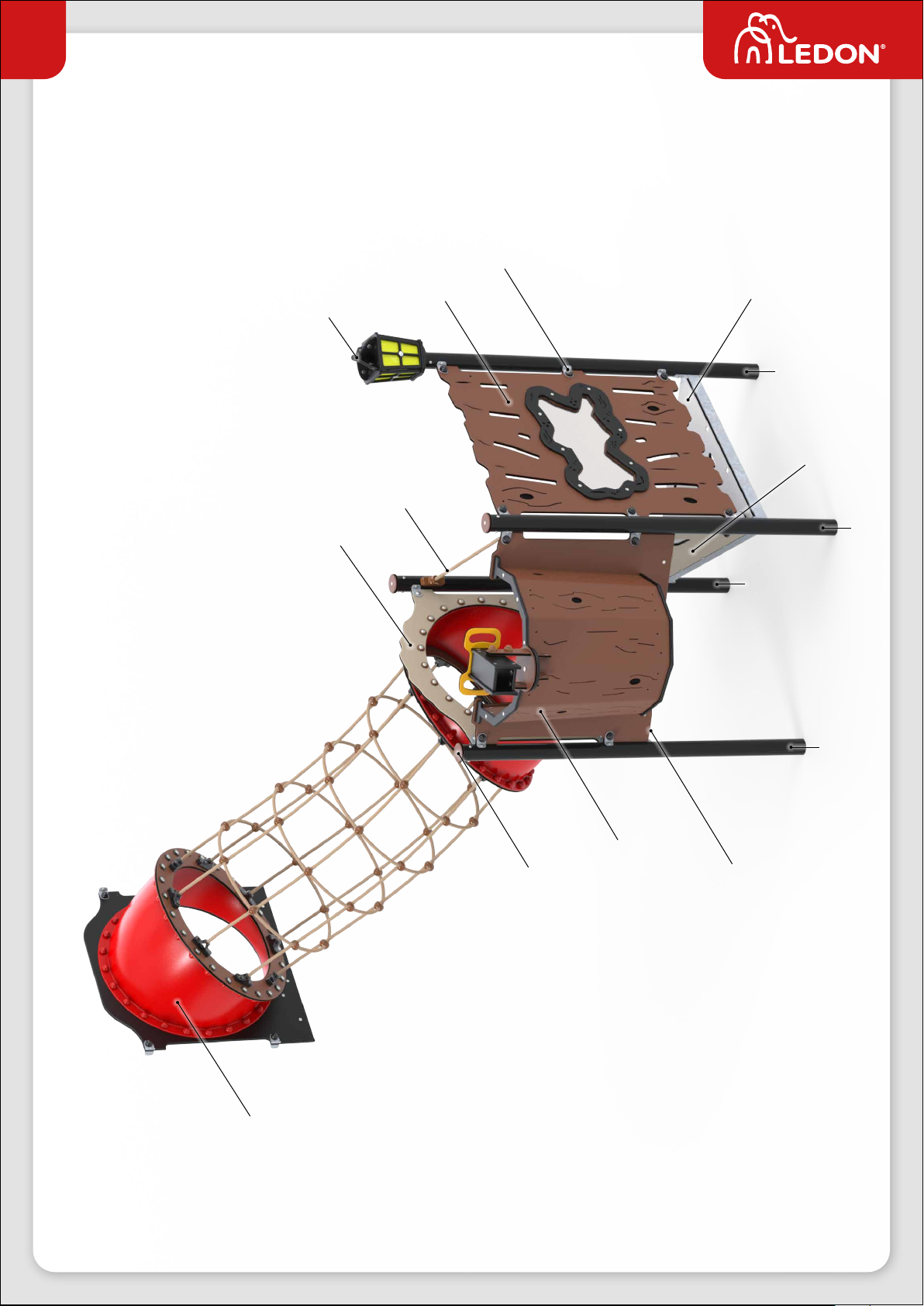

Components overview

Bauteileübersicht • Komponentoversigt

246218 +

250,014

246217 +

250,014

246108 +

250,014

180005 +

180006

246215 +

250,014

245173

245162

170105 245163

245171

170166

245178

160007 +

160008 +

160057

160007 +

160008 +

160056

245119 +

665,42 +

180206 +

180207

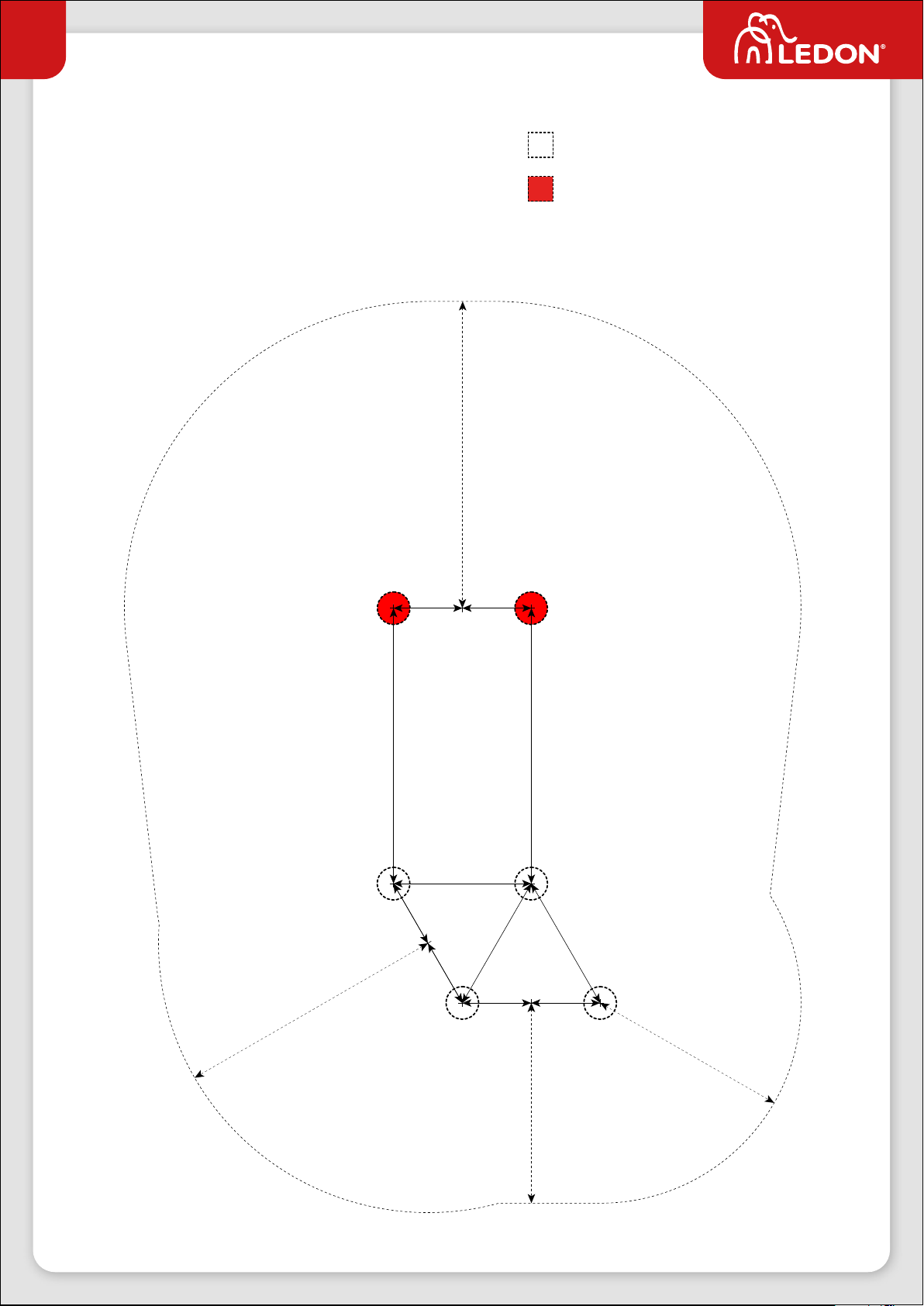

Site preparation

Vorbereitung • Pladsforberedelse

All holes with no other specied dimensions are Ø25 cm.

Alle Bohrungen ohne anderen angegebenen Abmessungen sind Ø25 cm.

Alle huller uden anden angivet dimension er Ø25 cm.

Digging depths • Grabtiefen • Gravedybder:

60 cm

105,6 cm

206,8 cm

235 cm

153,8 cm

206,8 cm

211,2 cm

52,8 cm 52,8 cm

Existing posts • Bestehende Pfosten • Eksisterende stolper

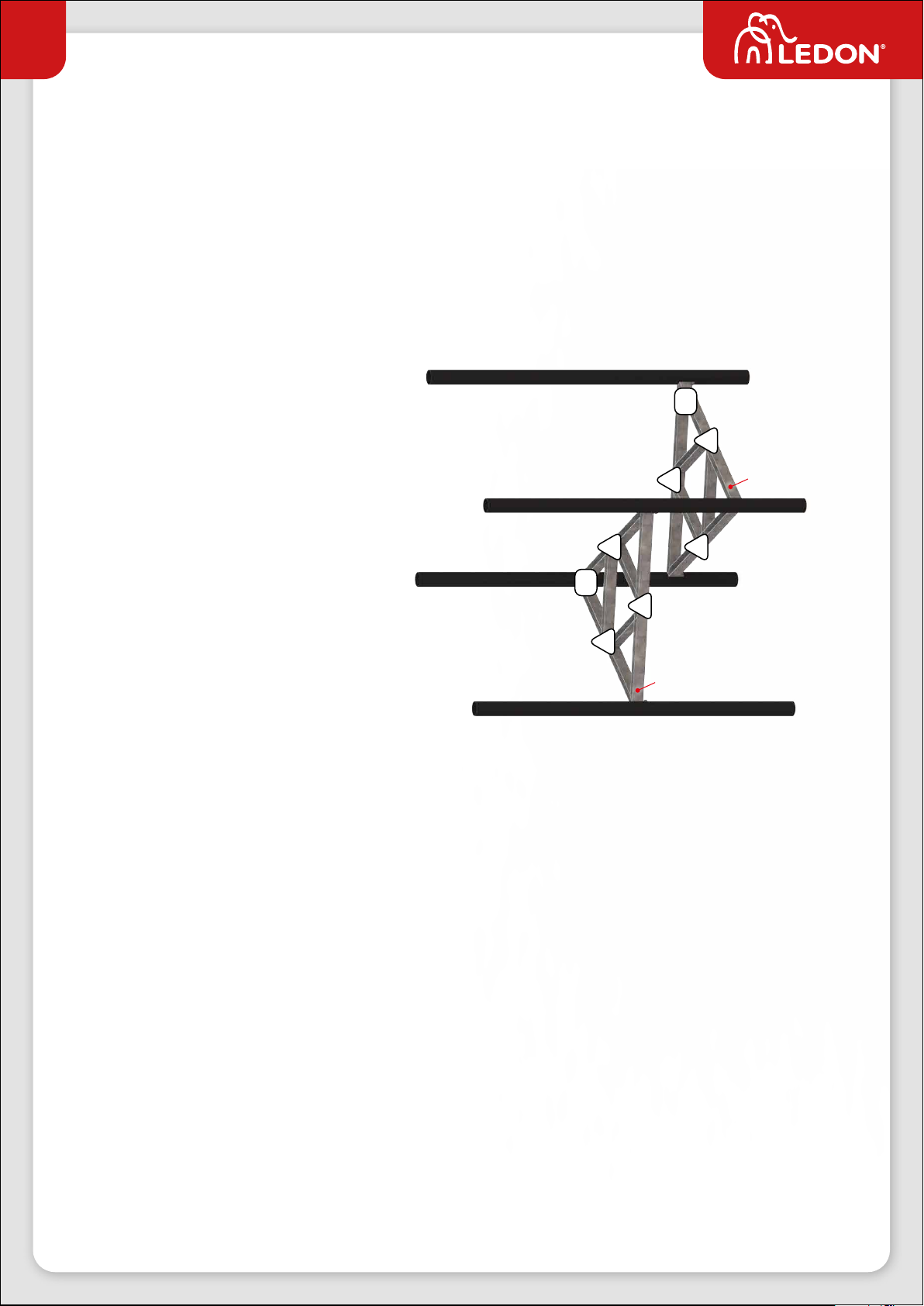

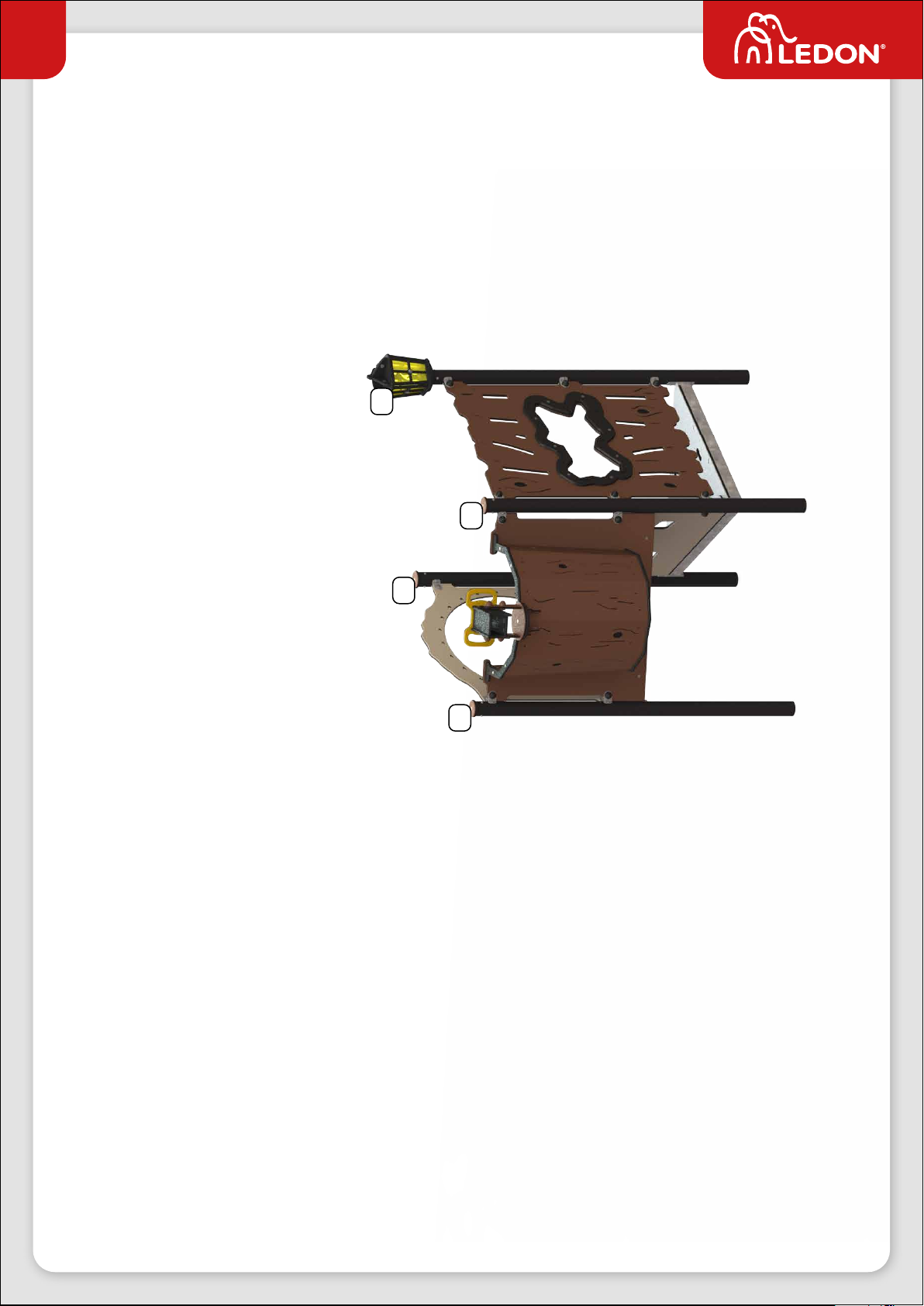

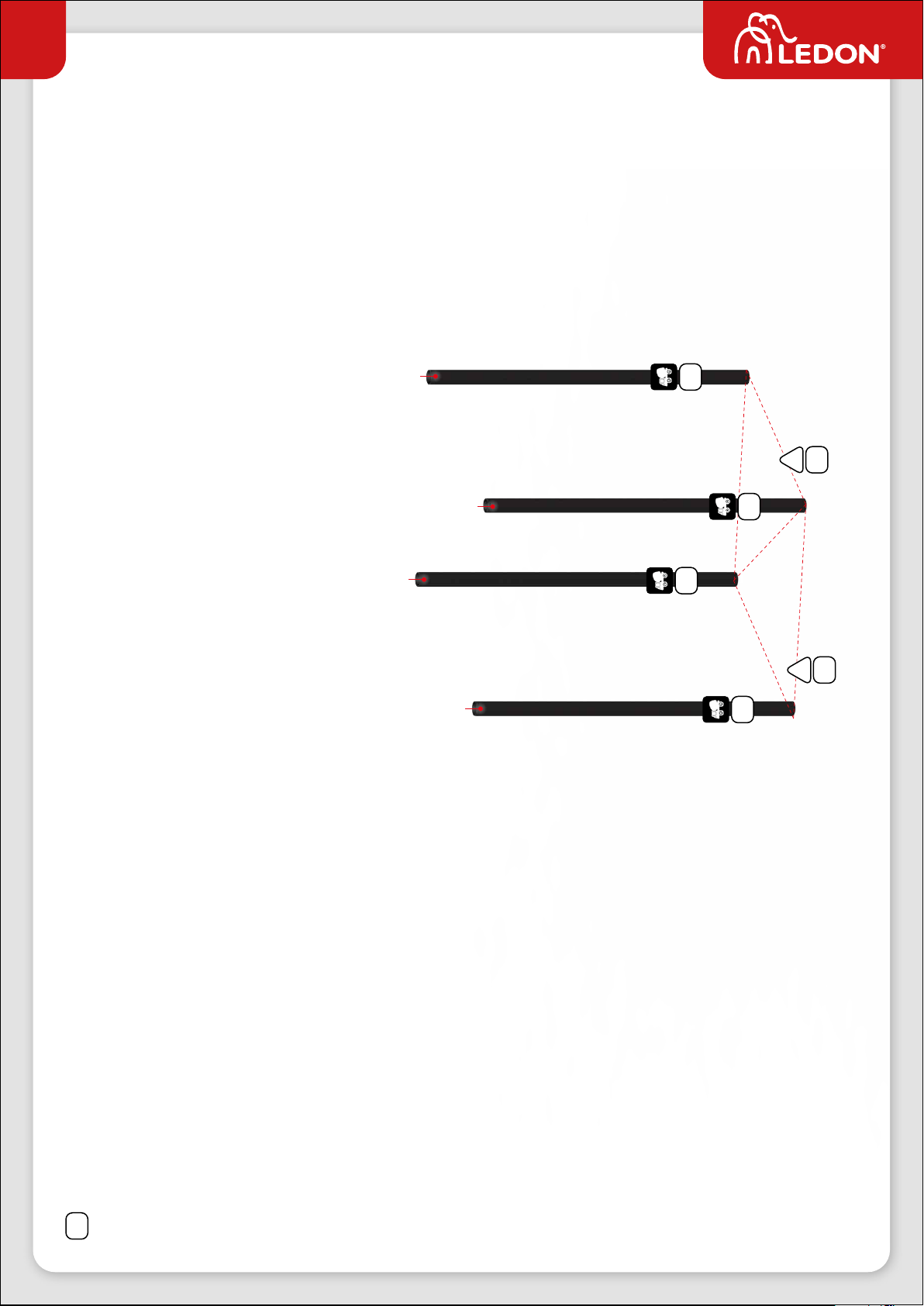

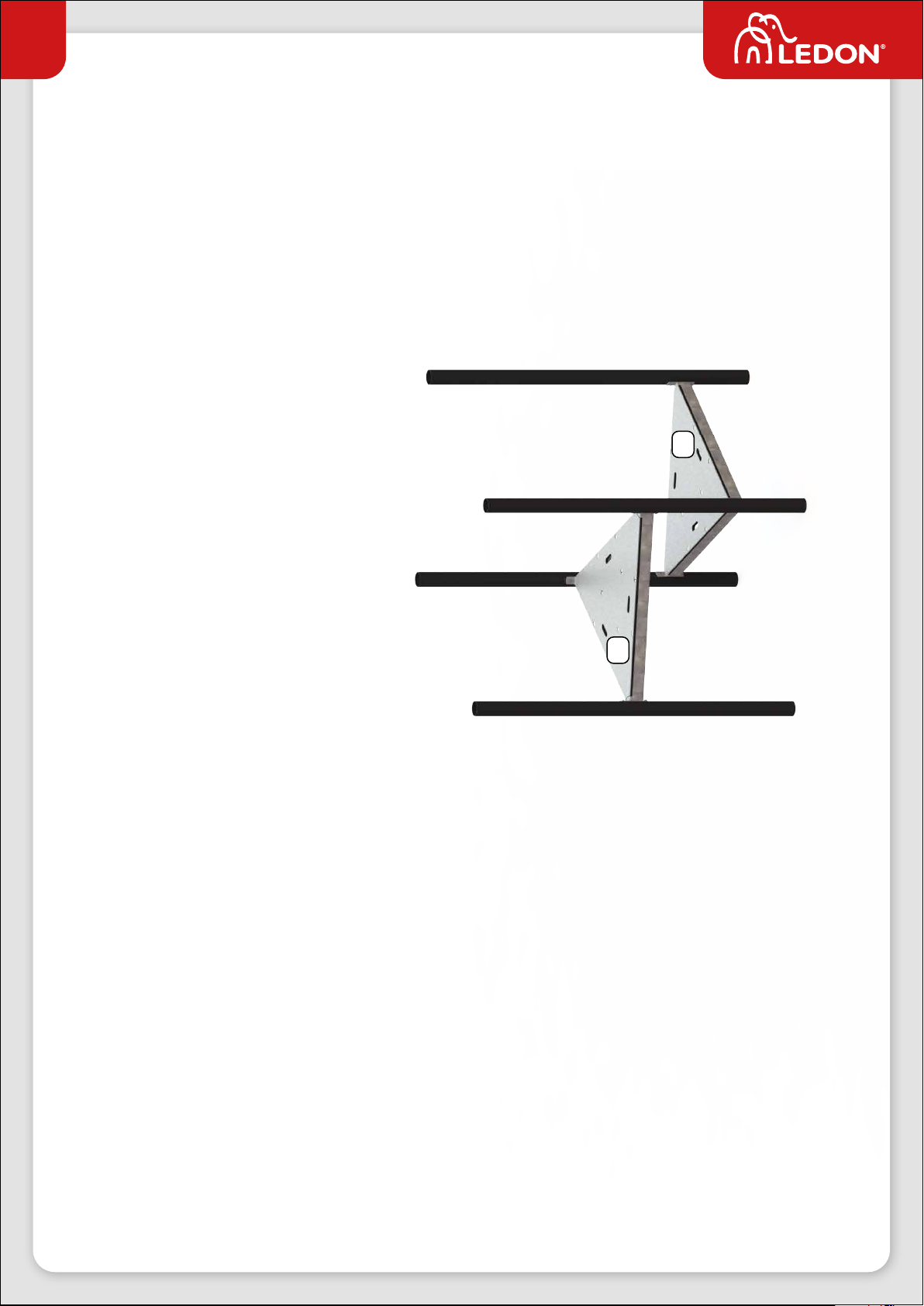

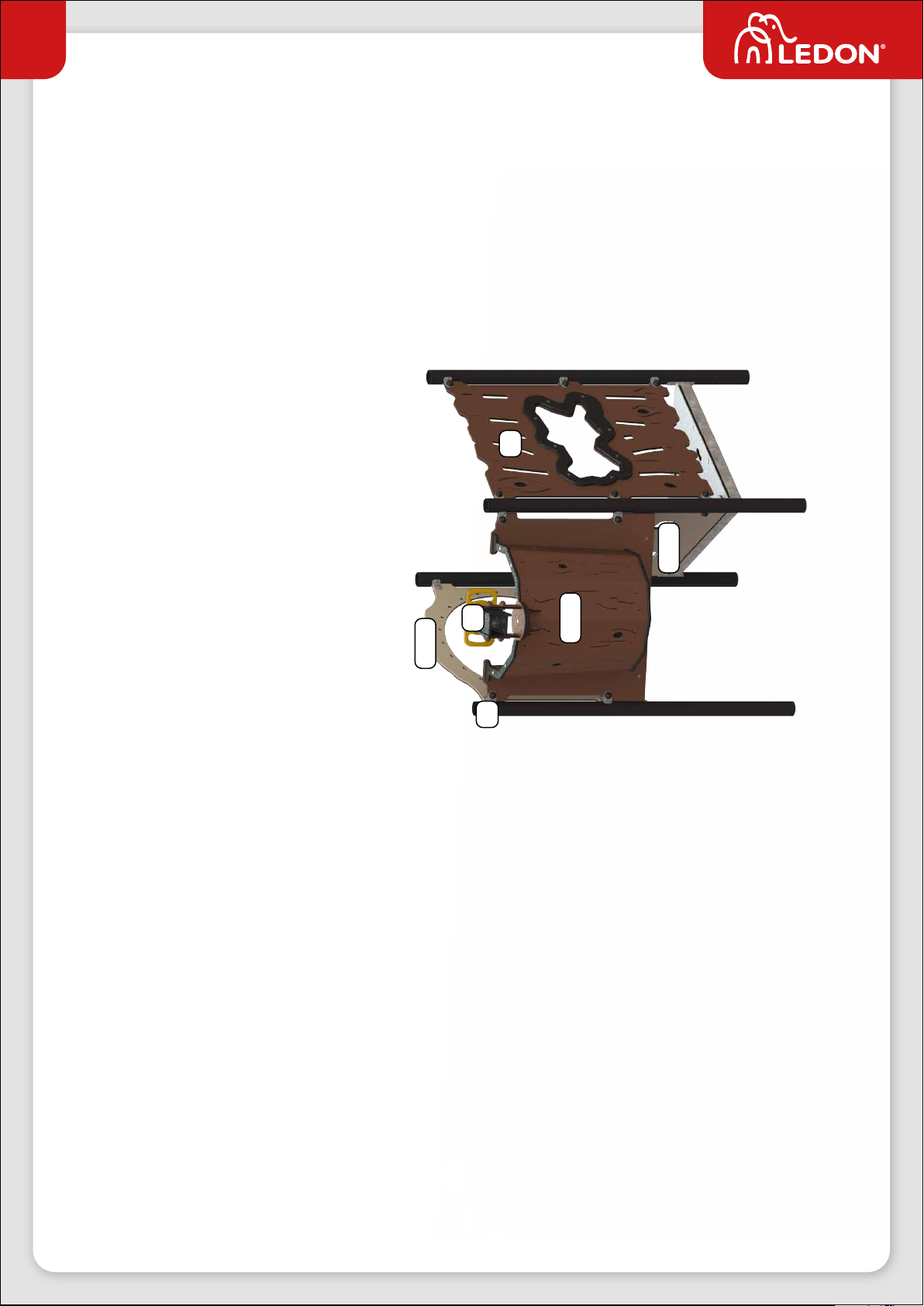

Assembly

Montage • Montage

The numbers in the boxes refer to the relevant installation principles in separate compendium.

Die Zahlen in die Boxen referieren zu relevanten Montageprinzipien in separaten Kompendium.

Numrene i boksene henviser til relevante montageprincipper i separat kompendium.

!1E

246218

246215

246108

246217

Assembly

Montage • Montage

160057

160056

Assembly

Montage • Montage

Assembly

Montage • Montage

5A+5C

5A+5B

Assembly

Montage • Montage
