LEGRAND 33250 Bedienungsanleitung

•Panneau RJ - 45 110 Connect

•Panneel RJ - 45 110 Connect

•RJ 45 - 110 Connect panel

•Patchfeld RJ 45

•Panel de conexión RJ 45 110

•Pannello RJ 45 110 Connect

•Painel RJ 45 110 Conectores

•Μετώπη RJ 45 110 Connect

N0064AE6/01

33250/51/52/53

1234567812345678 12345678

RJ EIA 568 A RJ EIA 568 B

RJ 45 UTP

24 RJ 45 (1u)

48 RJ 45 (2u)

33250

33252

33251

33253

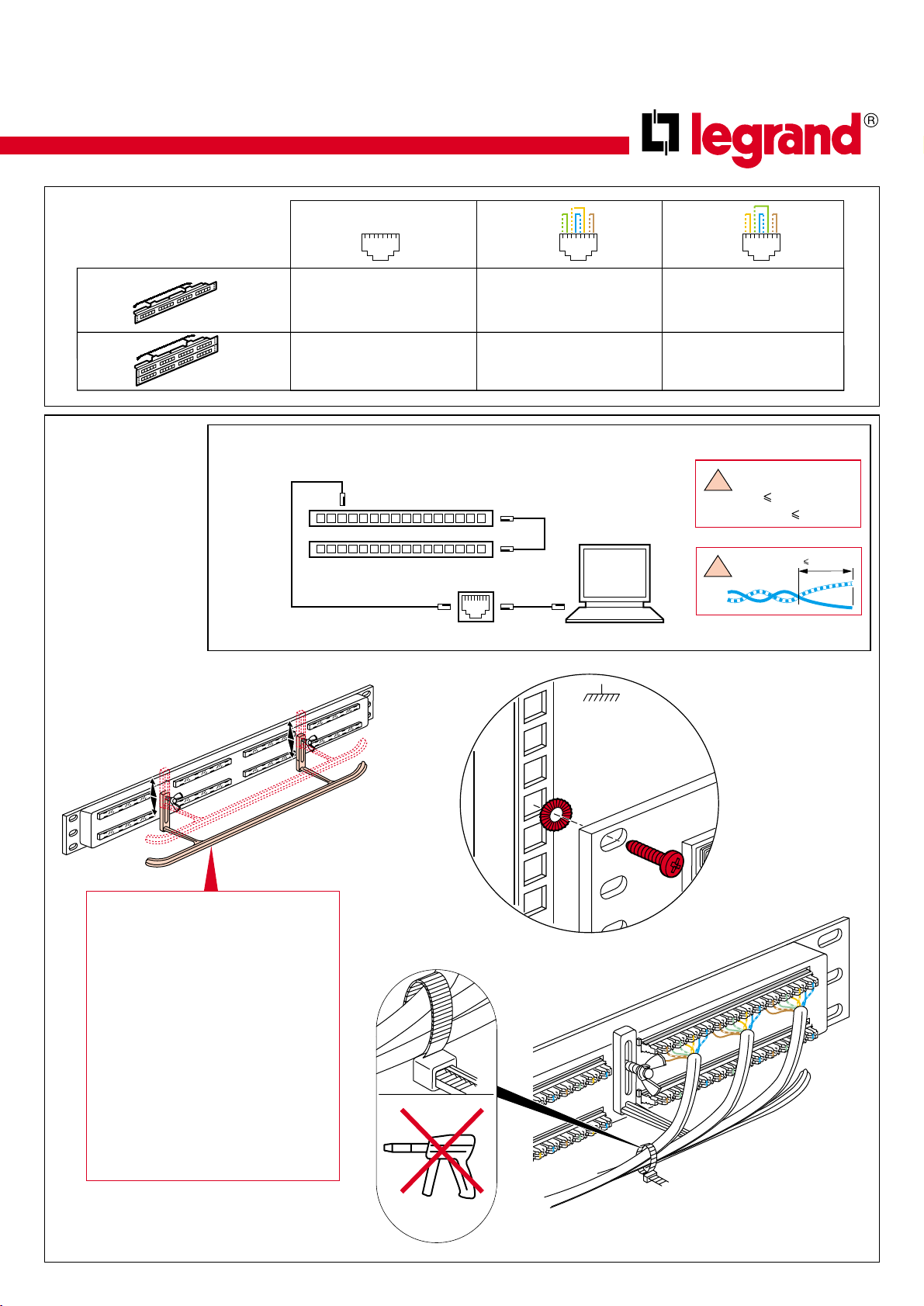

•Installation

•Installatie

•Installation

•Instalación

•Installazione

•Instalação

•Εγκατασταση

•Masse

•Massa

•Earth

•Masse

•Tierra

•Massa

•Iσοδυναµική

επιφάνεια

ISO 11801

EN 50173

EIA TSB 40A

•Pour le câblage utiliser la position A

•Bij het bekabelen gebruik de stand A

•For wiring use position A

•Während der verdrahtung position A benutzen

•Para cablear utiliz--ar la posición A

•Per il cablaggio utiliz-- z--are la posiz--ione A

•Para efectvar as ligações, colocar na posição A

•Για την σύνδεση των καλωσίων,

χρησιµοποιείστε την θέση A

•Câblage terminé ajuster en position B

•Bekabeling beeindigd verplaatsen in stand B

•Once wiring is complete, fit in position B

•Nach der verdrahtung in position B bringen

•Terminado el cableado ajustar a posición B

•A cablaggio terminato mettere in posiz--ione B

•Depois de terminar as ligações, passar para a

posição B

•ταν ολοκληρωθεί η σύνδεση ρυθµίστε στη

θέση Β

13 mm

CAT 5

L1 90 m

L2 + L3 10 m

CAT 5

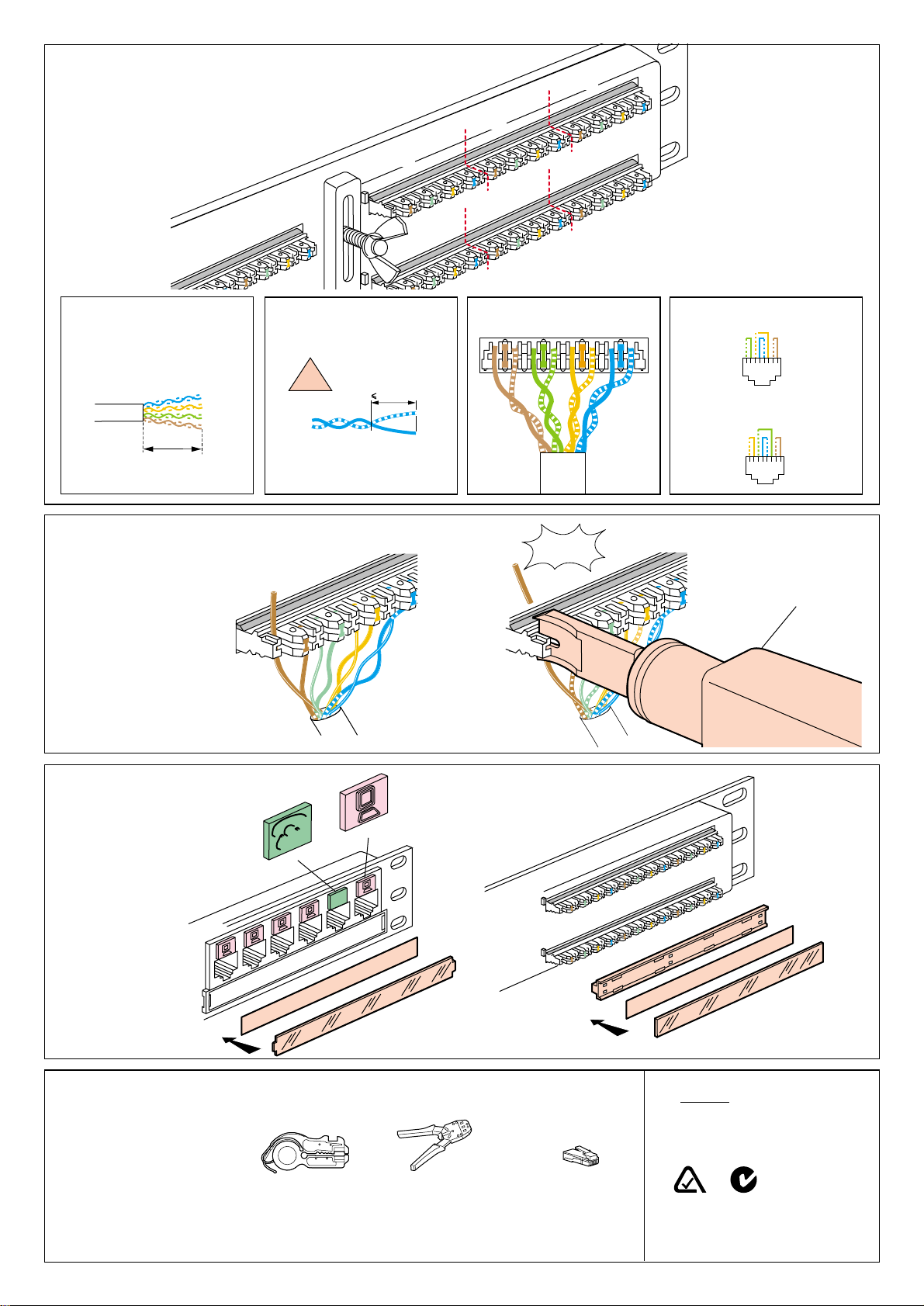

•Raccordement

•Aansluiting

•Connection

•Anschließen

•Conexión

•Collegamento

•Fixação

•Σύνδεση

•Connexion

•Inzetten

•Connection

•Verbinden

•Conexión

•Connessione

•Ligações

•Συνδεσµο ογία

UTP

33 mm

13 mm

UTP

12345678

UTP 4P CABLE CAT 5 ≤13 mm CODE EIA 568 A / 568 B RJ 45 568 A

RJ 45 568 B

CLIC

33260



33258

33259

•Repérage

•Makering

•Labelling

•Kennzeichnen

•Señaliz--ación

•siglatura

•Etiquetagem

•Aναγνώριση

•Complément de gamme

•Gamma aanvulling

•Accessories

•Zubehör

•Complementos de gama

•Articoli complementari

•Acessórios

•Συµπ ηρωµατικά εξαρτήµατα 33262 51709 51703

RJ3

RJ1

RJ5

RJ4

RJ2

RJ6

12345678

A-Tick C-Tick

•Approval

Austel permit

number N646
