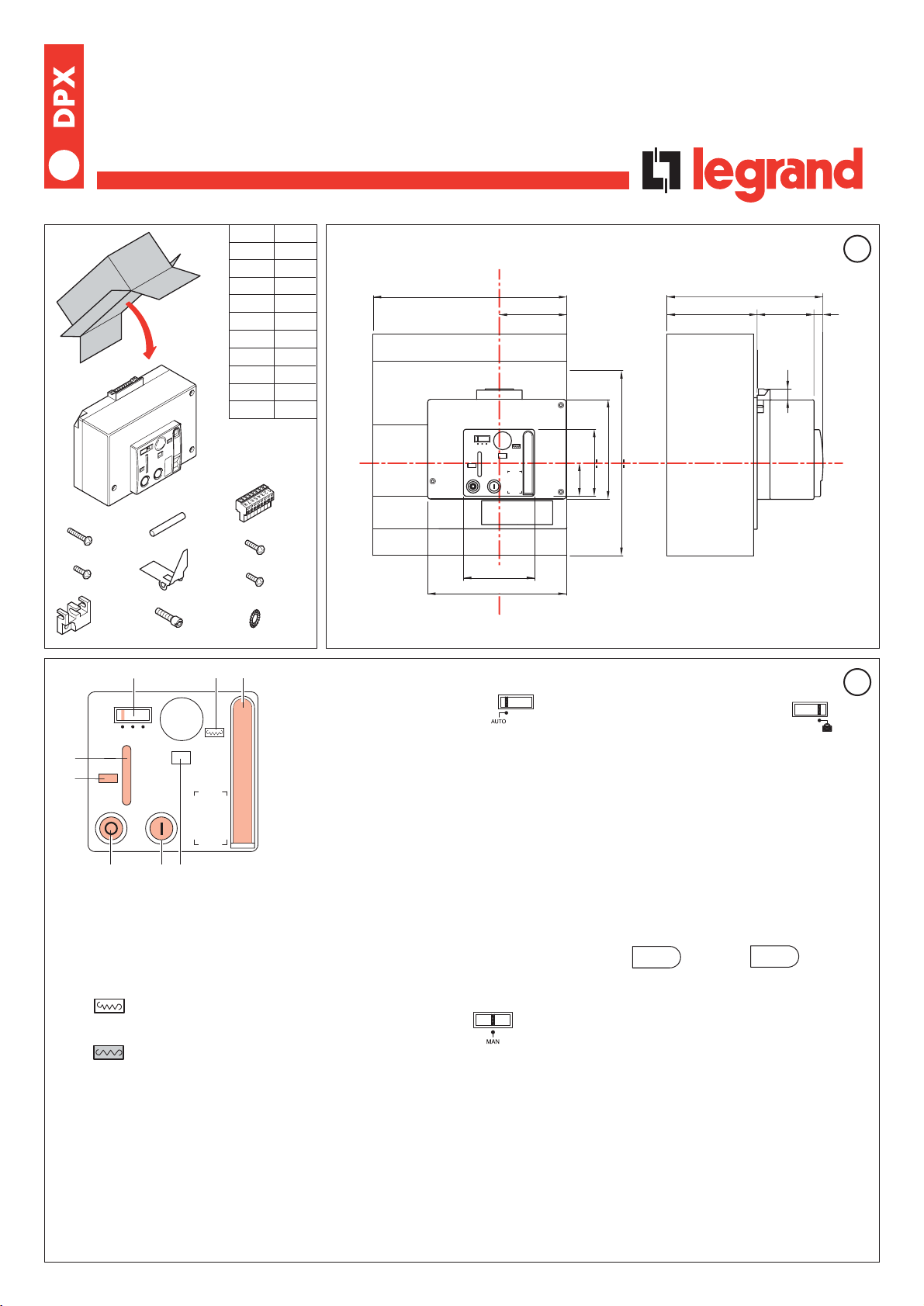

LEGRAND DPX 1250 Bedienungsanleitung

1-Poignée de réarmement manuel

Manual reset lever

Leva riarmo manuale

Dźwignia ręcznego zazbrojenia

2-Indicateur ressort

Springs indicator

Indicatore molle

Wskaźnik stanu sprężyny

3-Poussoir de fermeture

Closing push button

Pulsante di chiusura

Przycisk załączenia

4-Poussoir d’ouverture

Opening push button

Pulsante di apertura

Przycisk wyłączenia

Sélecteur du mode de fonctionnement

Mode selector

Selettore modalità di funzionamento

Przełącznik trybu pracy

3P=210 4P=280

105

100

204

142

320

237

140 80 17

3 8

FONCTIONNEMENT AUTOMATIQUE

AUTOMATIC OPERATION

FUNZIONAMENTO AUTOMATICO

AUTOMATYCZNY TRYB PRACY

-Ouverture avec commande sur

impulsion ou commande permanente ou bouton poussoir 4.

-Opening through single impulse or continuous control or push

buttons 4.

-Apertura con comando ad impulso o mantenuto o con i

pulsanti 4.

-Wyłączenie przez podanie impulsu lub ciągłego napięcia

sterującego oraz przycisk 4.

-Réarmement par moteur électrique ou avec la

poignée 1.

-Reset through the motor or with lever 1.

-Riarmo mediante motore elettrico o con la leva 1.

-Naciągnięcie sprężyny przez silnik lub dźwignię (1).

FONCTIONNEMENT MANUEL

MANUAL OPERATION

FUNZIONAMENTO MANUALE

RE˛CZNY TRYB PRACY

-Fermeture et ouverture exclusivement avec les poussoirs

(3 et 4).

-Closing and opening only through the push

bottons (3 - 4).

Chiusura e apertura esclusivamente tramite i pulsanti

(3 e 4).

Załączenie i wyłączenie tylko przez przyciski (3-4).

-Réarmement exclusivement avec la poignée (1).

-Reset only through the lever (1).

Riarmo esclusivamente con leva (1).

Naciągnięcie sprężyny tylko przez dźwignię (1).

ressort chargé

springs unloaded

molle scariche

sprężyna naciągnięta

ressort déchargé

springs loaded

molle cariche

sprężyna zwolniona

6-Indicateur de positions des contacts du disjoncteur:

Breaker contacts indicator:

Indicatore posizione contatti interruttore:

Wskaźnik stanu wyłącznika:

Poignée pour cadenassage en position ouverte.

Padlock in open position.

Blocco lucchetti in posizione di aperto.

Blokada kłódką wyłączony.

Indicateur disjoncteur dellenche.

Indicator MCCB tripped.

Indicatore interruttore scattato.

Wskaźnik wyzwolenia wyłącznika.

VÉROUILLAGE EN POSITION OUVERTE

LOCK IN OPEN POSITION

BLOCCO IN APERTO

BLOKADA W STANIE WYŁĄCZONYM

- Empêche toute manoeuvre.

- Stops any operation.

- Impedisce l’esecuzione di manovre.

-Blokad wszystkich operacji.

- Provoque le déclenchement du disjoncteur.

- Trips the breaker.

- Provoca lo sgancio dell’interruttore.

-Wyłączenie wyłącznika

N.B.: La poignée de cadenassage (7) doit être

enfoncée pour passer en fonction

.: The padlock (7) have to be pushed inside to

get in “A

”mode.

N.B.: Il blocco lucchetti (7) deve essere inserito

per avere abilitate le funzioni “A

”.

WAGA

:Aby przejść w tryby pracy “A

” należy

wcisnąć uchwyt dla kłódki (7).

RED

CZERWONY

GREEN

ZIELONY

fermé

=closed

chiusi

załączony

ouvert

=open

aperti

wyłączony

GF01/2007-01

NT 80071LG

•Commande motorisée

•Remote control

•Comando a motore

•Zdalne sterowanie

DPX 1250 DPX 1600

➊

➋

➊

➌

➋

➍

➊

12345678

➋

Pour positionner le levier,

recharger le ressort.

To set the lever, load

the spring.

Per posizionare la leva

caricare la molla.

Puruszając dźwignią

naciągnąć sprężynę.

Remonter le couvercle

du disjoncteur.

Mount the breaker’s

cover and plug the

device and the lever in.

Montare il coperchio

interruttore ed inserire

il blocchetto e la leva.

Zamontować pokrywę

wyłącznika oraz

akcesoria montażowe.

ø 5

Retirer la fenêtre en plastique et perçer.

Take the frame out and drill the cover.

Togliere la mostrina e forare.

Usunąć ramkę, wywiercić otwory.

Perçer et éliminer les 2 diaphragmes.

Drill and cut the two small window.

Forare ed eliminare i due diaframmi.

Wywiercić otwory, usunąć zaślepki.

Retirer le couvercle

du disjoncteur et eliminer

les vis.

Dismount the small

breaker’s cover and

exclude the screws.

Togliere coperchio

interruttore e

coprimaniglia ed eliminare

le viti evidenziate.

Zdemontować pokrywę

przednią wyłącznika i

wykręcić wkręty.

Retirer le capot de la commande. Togliere la calotta motore.

Take the motor operator cover out.

Zdjąć osłonę sterowania.

N.B.: Positionner le sélecteur de mode

fonctionnement (5) sur la position MAN.

ATT.: Set the mode selector (5) on position MAN.

N.B.: Portare il selettore (5) modalità di funzionamento, sulla posizione MAN.

Uwaga: Ustawić przeł. trybów pracy (5) w pozycji MAN.

Coller l’étiquette.

Stick the label.

Applicare la tarfghetta

Nakleić etykietę.

➌

➋3

➊

➋

➊

Recherger le ressort

jusqu’à ce que la poignée

de bloque complétement.

Recharge the spring up

to the lock of the toggle

proceeding also when

the toggle is loadless.

Ricaricare la molla fino al

blocco della maniglia

continuando anche

quando la molla carica

a vuoto.

Naciągnąć sprężynę aż

do zwolnienie dźwigni.

Monter la base du moteur

sur le disjoncteur.

Mount the motor operator

base on the breaker.

Montare la base motore

sull’interruttore.

Zamontować zdalne

sterowanie na wyłączniku.

1 Nm

max

Visser le capot

du moteur.

Fix the motor

operator cover

screws.

Avvitare la

calotta motore.

Zamontować

osłone zdalnego

sterowania.

Declencher et tenir poussè.

Trip and keep pushed.

Sganciare e mantenere premuto.

Zwolnij i wciznij.

Deplacer le selecteur dans cadenas.

Shift selector on padlock.

Posizionare il selettore su blocco lucchetti.

Przetącz.

Montage cadenas.

Pad locks installation.

Installazione lucchetti.

Blokada kłódką.

➊➋

➊

➌

➋

➍

Montage chef pour

vérrouillage.

Key lock installation.

Installazione blocco chiave.

Montaż blokady kluczem.

Retirer le capot du moteur.

Take the motor operator cover out.

Togliere calotta motore.

Wyjąć zaślepkę z obudowy napędu.

Monter la chef.

Key lock installation.

Montare blocco a chiave.

Zainstalować zamek.

➊

➋

PUISSANCE ABSORBEE

INPUT POWER

POTENZA ASSORBITA

POBÓR MOCY

A,C: contacts NF; avec moteur en MANUAL coupent l’alimentation du moteur et de la bobine de

fermeture; ils s’ouvrent aussi si on enleve le couvercle du moteur, avec bloc à clè inserè ou

selecteur sur cadenas.

B,D: contact 1NF+1NO avec disjoncteur ouvert et ressort chargèes a la position de la figure. Avec

ressorts dechargèes fermes D et ouvres B.

E: contact de signalisation: segnale la position des contacts principal du disjoncteur: avec

disjoncteur ouvert il’y a continuitè entre les bornes 7-8.

A,C: contacts NC; with remote control on MAN cut electric supply

to motor and closing coil; open also when the cover is removed,

keylock fitted, selector on padlock.

B,D: contacts 1NC+1NO.With breaker open and spring charged

their state is like in picture.With springs discharged closes D and opens B.

E: signalling contact; signal the position of principal contacts of the breaker: with breaker open

there’s continuity between clamps 7 and 8.

A,C: contatti NC; con motore su MANUALE tagliano l’alimentazione del motore e della bobina di

chiusura; si aprono anche in caso di asportazione del coperchio motore, blocco a chiave inserito,

selettore su blocco lucchetto. B,D: contatto 1NC+1NO. Ad interruttore aperto e molle cariche ha lo

stato rappresentato in figura. A molle scariche chiude D e apre B.

E: contatto di segnalazione: segnala la posizione dei contatti principali dell’interruttore: ad

interruttore aperto c’è continuità fra i morsetti 7-8.

A,C: styki NC; przy wyborze trybu pracy MAN odcinają zasilanie dla napędu silnikowego oraz

cewki załączającej; otwarte gdy osłona napędu jest zdjęta oraz przy blokadzie kłódką lub

zamkiem.

B,D: styki 1NC+1NO. Pozycja styków jak na rysunku przy wyłączonym wyłączniku oraz

naciągniętej sprężynie. Po zwolnieniu sprężyny styki zmieniają pozycję.

E: styk sygnalizacyjny położenia styków głównych wyłącznika. Styk zwarty przy wyłączonym

wyłączniku.

BC: Bobine de fermeture

Closing coil

Bobina di chiusura

Cewka załączająca

M: Moteur

Motor operator

Motore

Napęd silnikowy

LGR026154\.. avec borneur / with lug / con morsettiera / z kostką zaciskową

MAN

BC M

2 4 6 8

1 3 5 7

ferme

chiude

załączony

ouvre

open

apre

wyłączony

MAN

BC M

2 4 6 8

1 3 5 7

MAN

BC M

2 4 6 8

1 3 5 7

S2S1

Command mantenu.

Switch operated.

Comando mantenuto.

Sterowanie łącznikiem 3

pozycyjnym.

Recharge volontaire

Volontary reset

Ricarica volontaria.

Ręczne zazbrojenie.

Commande impulsif.

Pushbotton operated.

Comando impulsivo .

Sterowanie przyciskami.

Recharge automatique depuis

declenchement.

Automatic reset after tripping.

Ricarica automatica dopo

sgancio.

Automatyczne zazbrojenie.

Accessoirement avec bobine

à emission.

Fitting with shunt trip.

Accessoriamento con bobina

a lancio.

Wyłączenie przez wyzwalacz

wzrostowv.

CARACTERISTIQUES / TECHNICAL CHARACTERISTICS / CARATTERISTICHE TECNICHE / PARAMETRY TECHNICZNE

TENSION

VOLTAGE

TENSIONE

NAPIE˛CIE

TEMPS D’OUVERTURE ET

REARMEMENT

OPENING AND RESET TIME

TEMPO APERTURA E RIPRISTINO

CZAS WYŁĄCZENIA + ZAZBROJENIE

TEMPS DE

FERMETURE

CLOSING TIME

TEMPO CHIUSURA

CZAS ZAŁĄCZENIA

[W/VA]

demerrage / start

spunto / rozruch

régime / steady state

regime / stan ustalony

24V dc

48V dc

24V ac

48V ac

110V ac

230V ac

460 160 6 sec ≤100 ms

BORNE A CAGE / LUG

MORSETTO / ZACISK

FONCTION / FUNCTION / FUNZIONE / FUNKCJA

Alimentation fermeture / Closing power supply / Alimentazione di chiusura / Załączenie

Alimentation overture / Opening power supply / Alimentazione di apertura / Wyłączenie

NO (250 Vac/2A) Resort chargé / Spring open / Molle cariche / Sprężyna zwolniona

NC (250 Vac/2A)

Distoncteur ouver / MCCB open / Interruttore aperto / Wyłącznik wyłączony

UTILISATION EN INVERSEURS DE SOURCE AUTOMATIQUES

Attention:

selon la modalitè d’utilisation du moteur, c’est a direi:

•Sans declencheur

•Avec declencheur (26164-8;26181-4)

Le temp de commutation entre ligne principale et ligne secovrue

(temps entre l’ouverture du disjoncteur de la ligne pricipale et la

fermeture de celui de la secours) doit entre enregistrè de fason que

sait superieur ou egal respectivement à:

•6sec

•0,5 sec

USE FOR AUTOMATIC CHANGEOVER

Caution: according to the use mode of the motor that is:

•without tripping device

•with tripping device (26164-8;26181-4)

The changeover time between main and secondary line (time

between the opening of the breakers of the main line and the

closing of the breakers of the secondary line and viceversa) should

be setted at a value bigger or equal respectively to:

•6sec

•0,5 sec

Andere Handbücher für DPX 1250

Dieses Handbuch passt für folgende Modelle

Andere LEGRAND Fernbedienung Handbücher

LEGRAND

LEGRAND 882 32 Bedienungsanleitung

LEGRAND

LEGRAND 348220 Bedienungsanleitung

LEGRAND

LEGRAND MKFOB v2 Bedienungsanleitung

LEGRAND

LEGRAND FB Advanced Gebrauchsanweisung

LEGRAND

LEGRAND 0 672 64 Bedienungsanleitung

LEGRAND

LEGRAND Vaddio RF Bedienungsanleitung

LEGRAND

LEGRAND 067695 Bedienungsanleitung

LEGRAND

LEGRAND 882 30 Bedienungsanleitung

LEGRAND

LEGRAND VADDIO HuddleSHOT Remote Bedienungsanleitung

LEGRAND

LEGRAND Qmotion QDR2 Bedienungsanleitung

LEGRAND

LEGRAND Qmotion QDR2 Bedienungsanleitung

LEGRAND

LEGRAND 0 882 32 Bedienungsanleitung

LEGRAND

LEGRAND Wattstopper LMRH-101 Bedienungsanleitung

LEGRAND

LEGRAND FSIR-100 Bedienungs- und Montageanleitung

LEGRAND

LEGRAND DPX 250 Bedienungsanleitung

LEGRAND

LEGRAND DPX 250 Bedienungsanleitung

LEGRAND

LEGRAND 0 883 07 Bedienungsanleitung

LEGRAND

LEGRAND QMotion Installationshandbuch

LEGRAND

LEGRAND 5 738 70 Bedienungsanleitung

LEGRAND

LEGRAND FB Advanced Bedienungsanleitung

LEGRAND

LEGRAND DPX 400 Datenblatt

LEGRAND

LEGRAND Wattstopper LMRH-105 Bedienungsanleitung

LEGRAND

LEGRAND 882 32 Bedienungsanleitung

LEGRAND

LEGRAND In One 882 00 Bedienungsanleitung

Beliebte Fernbedienung Handbücher anderer Marken

Panasonic

Panasonic EUR7622KB0 Bedienungsanleitung

Bang & Olufsen

Bang & Olufsen Beo4 Bedienungsanleitung

Sunwave Tech.

Sunwave Tech. RemoteComm SRC-7000 Bedienungsanleitung

Multiplex

Multiplex PROFI TX 9 Bedienungsanleitung

One Remote

One Remote RMB4 Bedienungsanleitung

FUTABA

FUTABA 9ZAP - PART2 Bedienungsanleitung

HR Matic

HR Matic HR MULTI 3 Bedienungsanleitung

Yamaha

Yamaha ACC-GNRST-30-20 Bedienungsanleitung

EisSound

EisSound KBSOUND Bedienungsanleitung

Marantz

Marantz RC101 Bedienungsanleitung

Conrad

Conrad FS20 TC6 Bedienungsanleitung

Anritsu

Anritsu MP1777A Bedienungsanleitung

Niles

Niles WVC100 Fehlerbehebungshandbuch

RCA

RCA RCU1300 Bedienungsanleitung

Bang & Olufsen

Bang & Olufsen BEO6 Bedienungsanleitung

GE 94901 Bedienungsanleitung

Onbon

Onbon YQ1-75 Bedienungsanleitung

FUTABA

FUTABA R7108SB Montageanleitung
