E24-28 Simplified service manual for dismantling

Model Name: Lenovo E24-28

Exploded Diagram

1. Precaution

Please read the precaution as follows to prevent any damages to the LCD Monitor.

Make sure all power connector is removed. Be sure that the LCD Monitor is in power off status.

Prepare soft cloth and

sponge as working

platform

to place LCD monitor

horizontally.

Hold LCD by the side

carefully and DON’T touch

or

press panel directly.

2. Appropriate tools

Select the Appropriate tools for disassembly and re-assembly.

Phillips screwdriver (#2)

spacer screwdriver

C/D disassembly tool

Gloves or soft cloth

3. Disassembly SOP

Put the monitor on a flat surface

(Put the EPE on under the

monitor)

Remove the screw * 4 pcs

Tool : Screwdriver #2

Pull out stand

Use the C/D disassembly tool to

release Rear cover hook from

disassemble hole on bottom

Disassemble the back cover, take

out the speaker cable at the side of

the isolation cover, and take down

the back cover

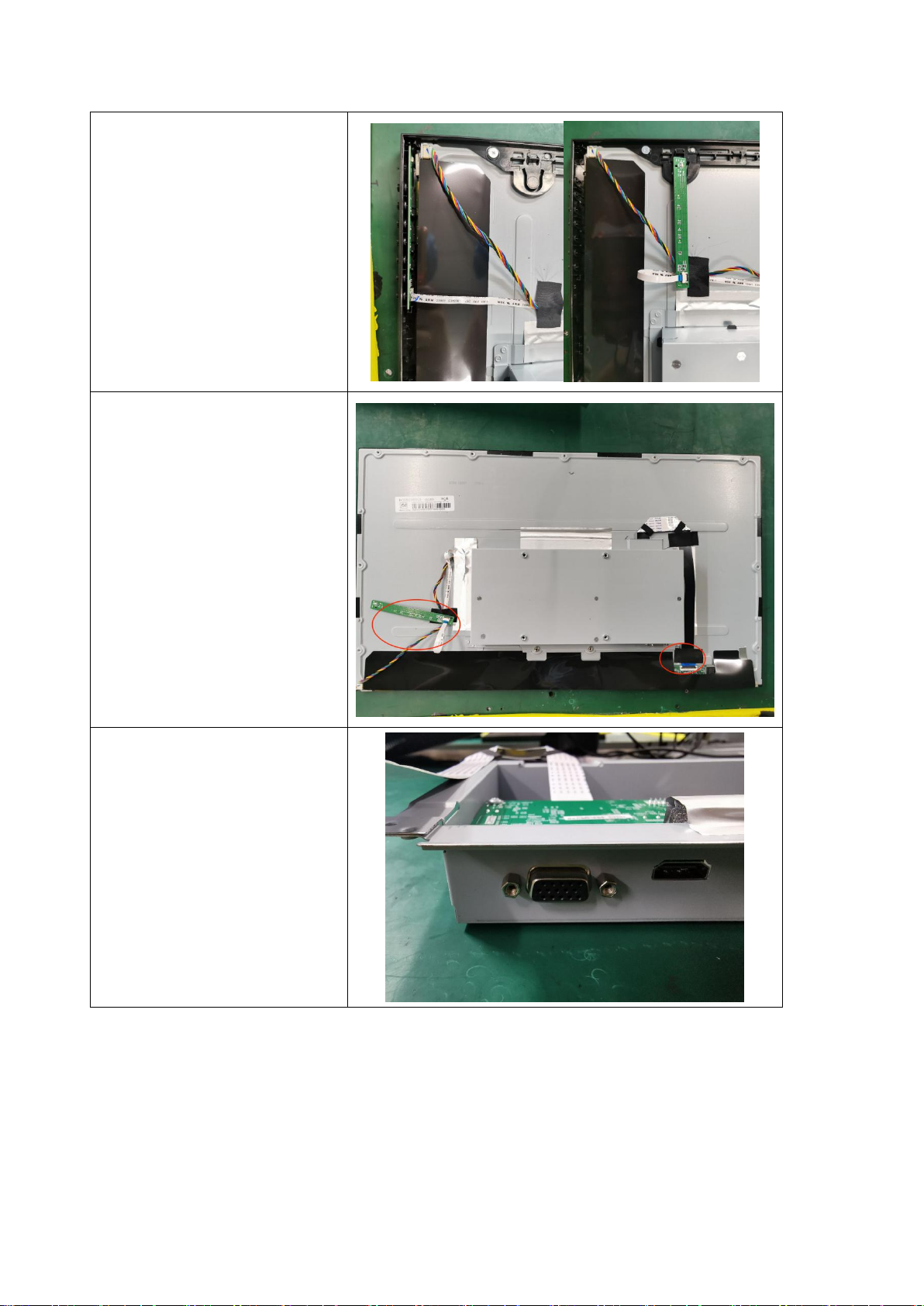

Remove the middle frame screws

Tool : Screwdriver #2

Remove the key board

Pull out the left light cable, lift the

right interface cover, and take out

the FFC cable

Remove the isolation cover

Remove the acetate tape

Remove the black Mylar from the

power board

Remove All screw.

Tool : Screwdriver #2

Tool : spacer screwdriver

Take out PCB and Peel off all

mylar.

Take out the Thermal pads from

Power pcb
