TIO27 Simplified service manual for dismantling

Model Name: Lenovo TIO27

Exploded Diagram

1. Precaution

PleasereadtheprecautionasfollowstopreventanydamagestotheLCDMonitor.

Makesureallpowerconnectorisremoved.BesurethattheLCDMonitorisinpoweroffstatus.

Preparesoftclothand

spongeasworking

platform

toplaceLCDmonitor

horizontally.

HoldLCDbytheside

carefullyandDON’Ttouch

or

presspaneldirectly.

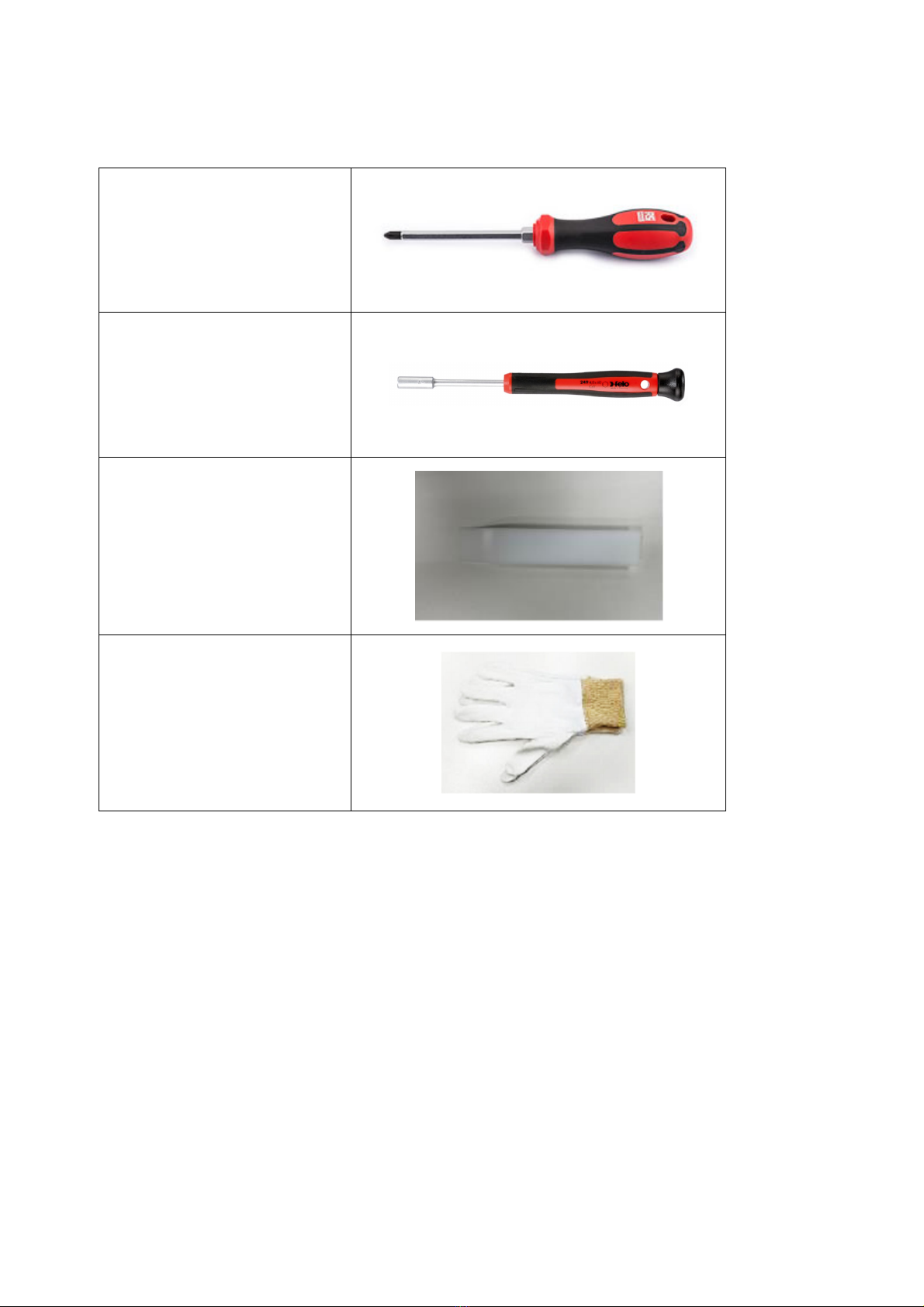

2. Appropriate tools

SelecttheAppropriatetoolsfordisassemblyandre-assembly.

Phillipsscrewdriver(#2)

spacerscrewdriver

C/Ddisassemblytool

Glovesorsoftcloth

3. Disassembly SOP

Remove the stand assy

Starting from the back of the

monitor, remove the screw*6pcs to

remove the cover.

Tool: Screwdriver #2

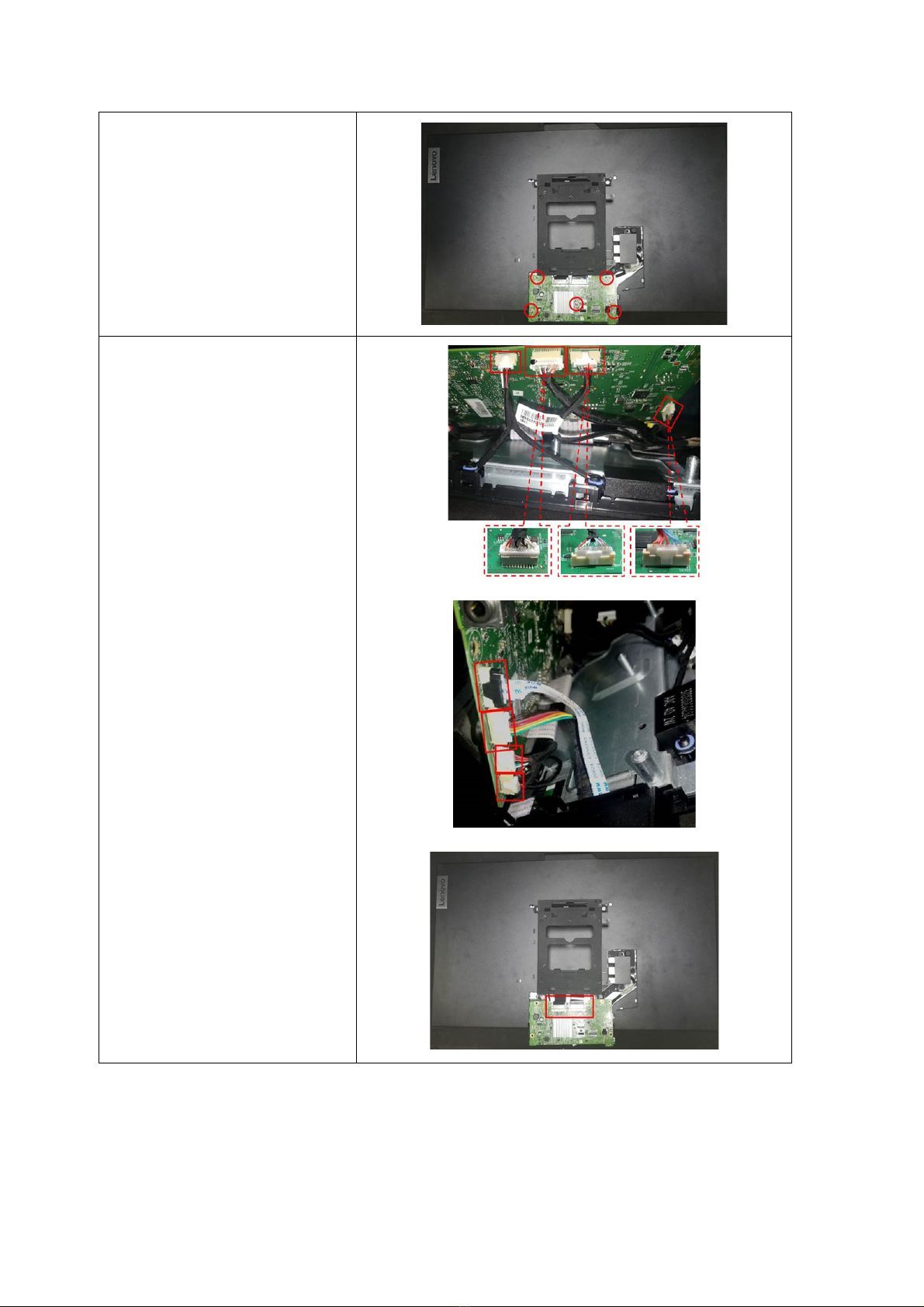

Remove the screw*6pcs to remove

the COVER_BACK_IO and the

mainboard.

Tool : Screwdriver #2

Remove the pins

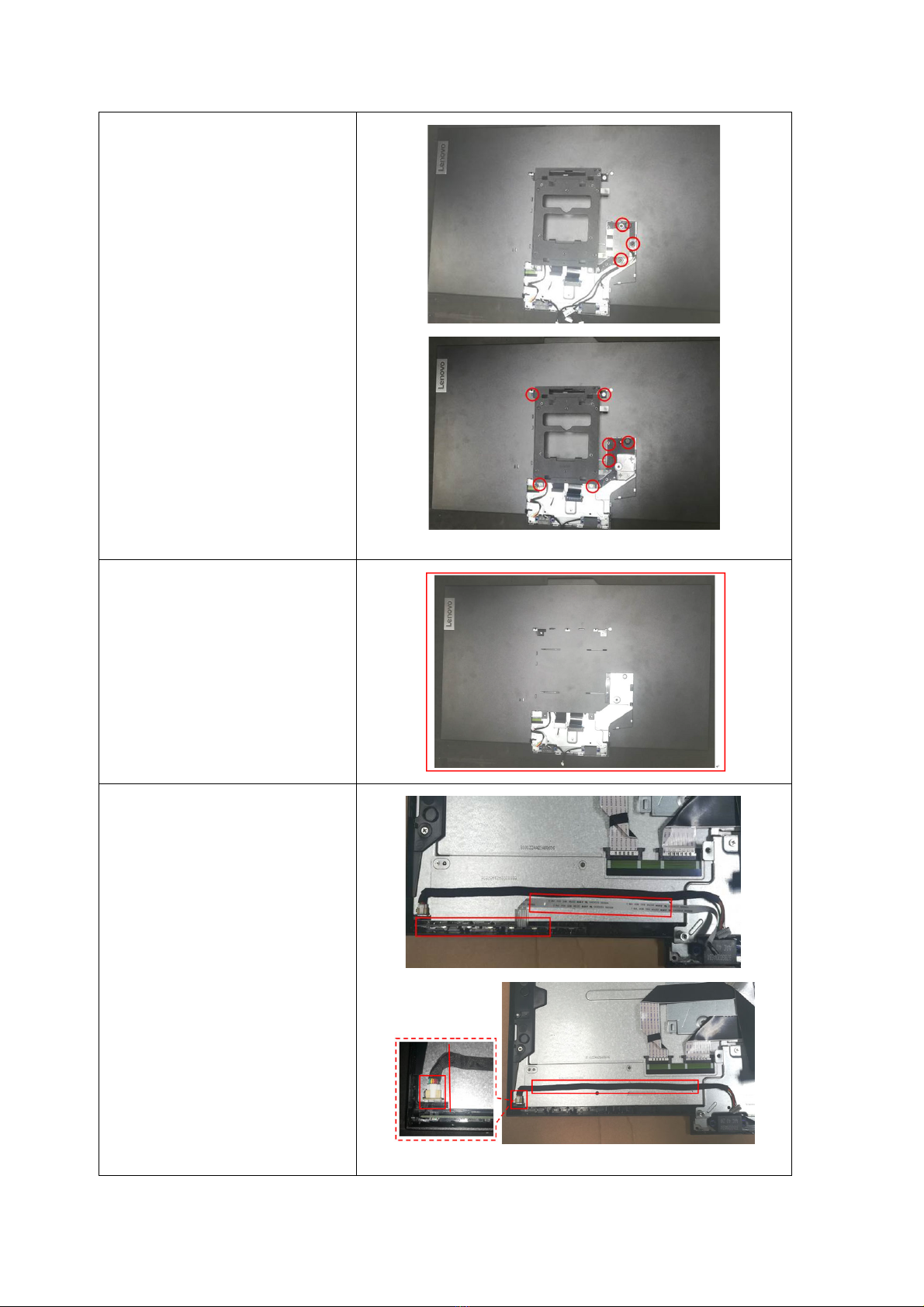

Remove the screw*10pcs to

remove the DIE-CASTING.

Tool : Screwdriver #2

Use the C/D disassembly tool to

remove the rear cover

Take off the tapes and the pins,

remove the Key Board.

Take off the AL FOIL

Remove the screw*16pcs to

remove the BKT_BTM & BEZEL

Tool: Screwdriver #2

Disconnect the pin

Remove the screws*4pcs to

remove the HINGE ASS'Y

Tool: Screwdriver #2

Remove the screw*3pcs to remove

the COVER_Holder_REAR.

Tool: Screwdriver #2

Remove the screw*4pcs to remove

the speaker.

Tool: Screwdriver #2

Remove the screw*8pcs to remove

the WEBCAM MODULE and

Audio Board.

Tool: Screwdriver #2

The bezel

The Panel
