Lenovo ThinkVision T22i-20 Gebrauchsanweisung

T22i-20 Simplified service manual for dismantling

Model Name: Lenovo T22i-20

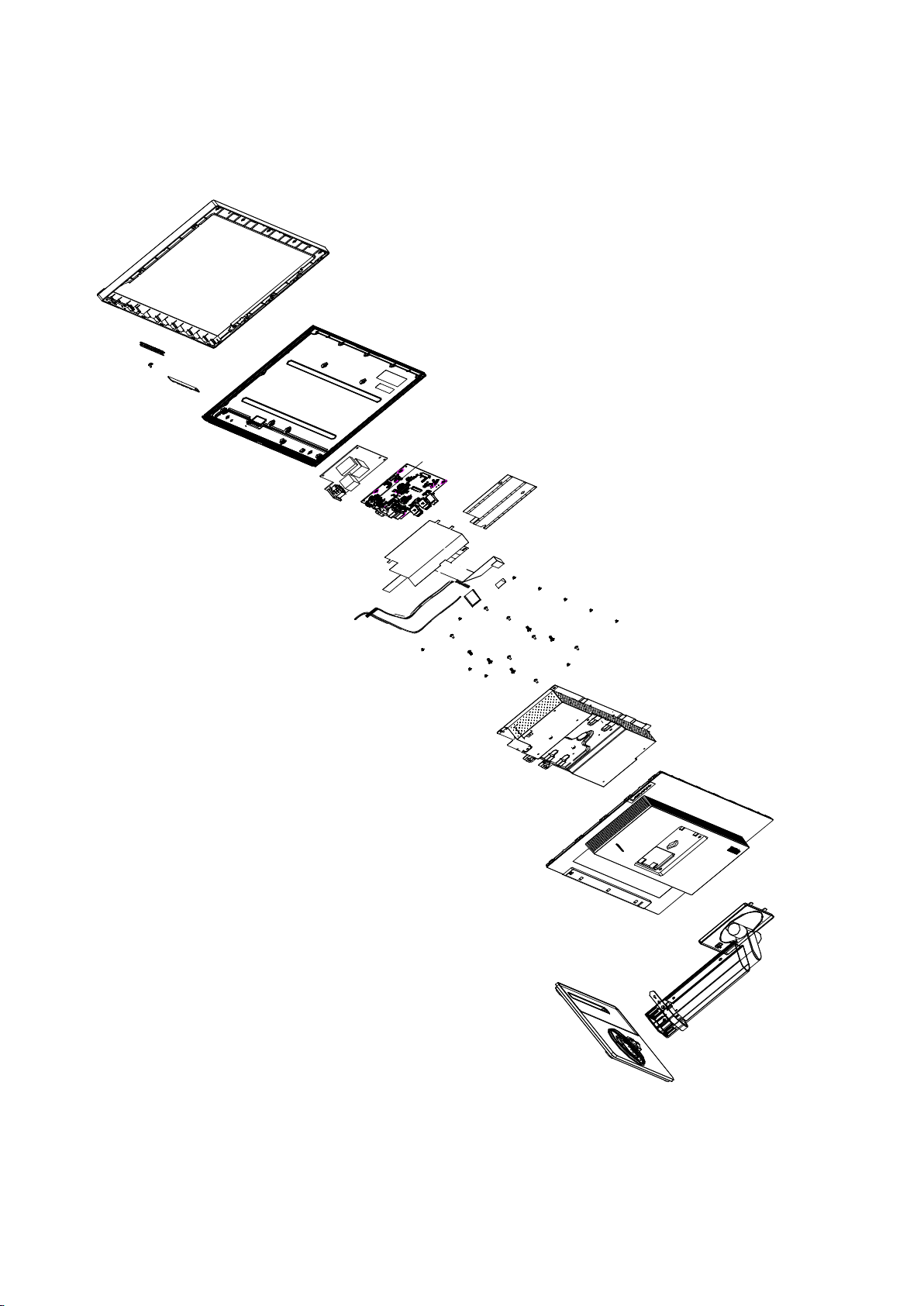

Exploded Diagram

1. Precaution

Please read the precaution as follows to prevent any damages to the LCD Monitor.

Make sure all power connector is removed. Be sure that the LCD Monitor is in power off status.

Prepare soft cloth and

sponge as working

platform

to place LCD monitor

horizontally.

Hold LCD by the side

carefully and DON’T touch

or press panel directly.

2. Appropriate tools

Select the Appropriate tools for disassembly and re-assembly.

Phillips screwdriver (#2)

spacer screwdriver

C/D disassembly tool

Gloves or soft cloth

3. Disassembly SOP

Put the monitor on a flat surface

(Put the EPE on under the

monitor)

Push the button to release the stand

Remove the

screw * 4pcs

Tool : Screwdriver #2

Use the C/D disassembly tool to

release Rear cover hook from

disassemble hole on bottom

Remove All tape and foil

Remove All screw.

Remove All tape and light bar

connector

Release the keypad PCB from the

middle frame

Tool : Screwdriver #2

Unplug LVDS line

Take out the mylar sheet from

Main chassis

Remove the acetate tape

Remove PCB screw and Peel off

the tape of all.

Tool : Screwdriver #2

And Spacer screwdriver

Hold the PCB and release all

connector.

Take out PCB and Peel off all

Gasket、mylar、Thermal pads
