Lenovo Lenovo S5000 Bedienungsanleitung
Lenovo S5000
Quick Start Guide v1.0
English/Deutsch/Français/Italiano
English
Electronic emission
notices
Learn more
Read this guide carefully before using your tablet.
All information labeled with * in this guide refers only to the
WLAN + 3G model (Lenovo S5000-H ).
Legal notices
Radio and Telecommunications Terminal
Equipment Directive.
This product is in compliance with the essential
requirements and other relevant provisions of the
Radio and Telecommunications Terminal quipment
Directive, 1999/5/EC.
For more information about your tablet functions,
refer to “Feature Guide” app in your tablet.
For other useful manuals, please access
“User Guide” from the Browser favorites in
your tablet.
For “Regulatory Notices”, please go to
http://support.lenovo.com/
.
Lenovo and the Lenovo logo are trademarks
of Lenovo in the United States, other countries,
or both.
Other company, product, or service names
may be trademarks or service marks of others.
European Union conformity
Type: CMOS
Pixels: 5 MP Autofocus (back)+ 1.6 MP (front)
GPS
Height: 191 mm Width: 116 mm Depth: 7.9 mm
Weight: 246 g *249 g
CPU: MTK 8125 Quad Core 1.2 GHz
*MTK 8389 Quad Core 1.2 GHz
Size: 7 inches (diagonal) Screen: Multi-touch display
Resolution: 1280 × 800 LCD type: IPS
Model: Lenovo S5000-F; *Lenovo S5000-H;
②Bluetooth 4.0 WLAN 802.11b/g/n *WCDMA, GSM
①Actual product may differ.
② Launch with Android 4.2 which only supports BT 4.0 PXP profile.
Battery: 3450 mAh (min.)
Wireless communication
Display
Model and system
Power and battery
CPU
① Size and weight
Camera
Version: WLAN *WLAN + 3G
System: Android 4.2
60039; Z0AC *60040; Z0AD
Technical specifications
Back camera
Micro USB
Front camera
On/Off button
Volume up
Earphone jack *Micro SIM card slot
5
10
Receiver / Speaker 2
6
3
789
4
1
6
8
10
Volume down
3
5
7
9
2
1
4
Microphone
Free Tablet Stand
123
You can get a free tablet stand that is made of recyclable paper from
the packing box.
* The WLAN model ( Lenovo S5000-F ) does not have a Micro SIM
card slot.
First glance
Step 1. Insert the SIM eject tool into the hole on the Micro SIM card tray.
Step 2. Pull out the Micro SIM card tray and place the Micro SIM card
in the tray.
Step 3. Carefully replace the tray.
You can use cellular services with the WLAN + 3G model (Lenovo
S5000-H) by inserting the Micro SIM card provided by your carrier
services. Install the Micro SIM card as shown.
Only Micro SIM cards work with your tablet and Micro SIM cards are for
mobile data only.
Do not insert or remove the SIM card while your tablet is turned on.
Doing so may permanently damage your Micro SIM card or tablet.
*Installing the Micro SIM card
Method 1. Connect your tablet to a power outlet using the included
cable and USB power adapter.
Method 2. Charge the battery using a computer.
Low battery Fully charged Charging
For more information about battery safety, see the Important Product
Information Guide.
2
1
Before using your tablet, you might need to charge the battery.
Charge the battery as shown.
Charging the battery
Deutsch
Hinweise zur
elektromagnetischen
Verträglichkeit
Mehr erfahren
Lesen Sie diese Anleitung vor der Verwendung Ihres Tablets
sorgfältig durch.
Alle Informationen mit einen Stern (*) beziehen sich auf das Modell
„WLAN + 3G“ (Lenovo S5000-H).
Rechtshinweise
Richtlinie zu Funkanlagen und Telekommunika-
tionseinrichtungen
(Radio and Telecommunications Terminal
Equipment Directive)
Dieses Produkt entspricht den grundsätzlichen
Anforderungen und sonstigen maßgeblichen
Bestimmungen der Richtlinie über Funkanlagen
und Telekommunikationseinrichtungen
1999/5/EG (Radio and Telecommunications
Terminal Equipment Directive, 1999/5/EC).
Weitere Informationen zu den Funktionen des
Tablets finden Sie in der App „Funktionsübersicht“
auf Ihrem Tablet.
Andere nützliche Handbücher finden Sie in der
„Bedienungsanleitung“ unter den Favoriten Ihres
Tablet-Browsers.
„Hinweise zur Verwendung“ finden Sie auf unserer
Website
http://support.lenovo.com/
.
Lenovo und das Lenovo-Logo sind Marken von
Lenovo in den USA und/oder anderen Ländern.
Sonstige Unternehmens-, Produkt- oder Dienstleistung-
snamen können Marken oder Dienstleistungsmarken
anderer Markeninhaber sein.
EU-Konformitätserklärung
Typ: CMOS
Pixel: 5 MP Autofokus (hinten) + 1,6 MP (vorne)
GPS
Höhe: 191 mm Breite: 116 mm Tiefe: 7,9 mm
Gewicht: 246 g *249 g
CPU: MTK 8125 Vierkernprozessor 1,2 GHz
*MTK 8389 Vierkernprozessor 1,2 GHz
Größe: 7 Zoll (diagonal) Bildschirm: Multi-Touch-Display
Auflösung: 1280 × 800 LCD-Typ: IPS
Modell: Lenovo S5000-F; *Lenovo S5000-H;
②Bluetooth 4.0 WLAN 802.11b/g/n *WCDMA, GSM
①Das tatsächliche Produkt weicht möglicherweise ab.
②Markteinführung mit Android 4.2 – unterstützt nur das BT 4.0
PXP-Profil.
Akku: 3450 mAh (Min.)
Drahtlose Kommunikation
Display
Modell und System
Stromversorgung und Akku
CPU
①Größe und Gewicht
Kamera
Version: WLAN *WLAN + 3G
System: Android 4.2
60039; Z0AC *60040; Z0AD
Technische Daten
Lenovo und das Lenovo-Logo sind Marken von
Lenovo in den USA und/oder anderen Ländern.
Sonstige Unternehmens-, Produkt- oder Dienstleistung-
snamen können Marken oder Dienstleistungsmarken
anderer Markeninhaber sein.
Kamera an der
Rückseite
Mikro-USB
Kamera auf der
Vorderseite
Taste „An/Aus“
Lauter
Kopfhörerbuchse *Mikro-SIM-
Kartenschlitz
5
10
Empfänger/
Lautsprecher 2
6
3
789
4
1
6
8
10
Leiser
3
5
7
9
2
1
4
Mikrofon
Kostenloser Tablet-Ständer
123
Sie können einen kostenlosen Tablet-Ständer aus Recycling-Papier
aus der Verpackung entnehmen.
* Das Modell „WLAN“ (Lenovo S5000-F) weist keinen
Mikro-SIM-Kartenschlitz auf.
Überblick
Schritt 1. Führen Sie das SIM-Ausgabewerkzeug in die Öffnung am
Mikro-SIM-Kartenhalter ein.
Schritt 2. Ziehen Sie den Mikro-SIM-Kartenhalter heraus, und legen
Sie die Mikro-SIM-Karte in den Halter ein.
Schritt 3. Führen Sie den Halter vorsichtig wieder ein.
Sie können mit dem Modell „WLAN + 3G“ (Lenovo S5000-H)
Mobilfunkdienste nutzen, indem Sie die Mikro-SIM-Karte Ihres
Betreibers einsetzen. Setzen Sie die Mikro-SIM-Karte wie
abgebildet ein.
Nur Mikro-SIM-Karten funktionieren mit Ihrem Tablet, und
Mikro-SIM-Karten dienen nur für mobile Daten.
Setzen Sie die SIM-Karte nicht ein, bzw. entfernen Sie sie nicht,
während das Tablet eingeschaltet ist.
Dies kann Ihre Mikro-SIM-Karte oder das Tablet dauerhaft beschädigen.

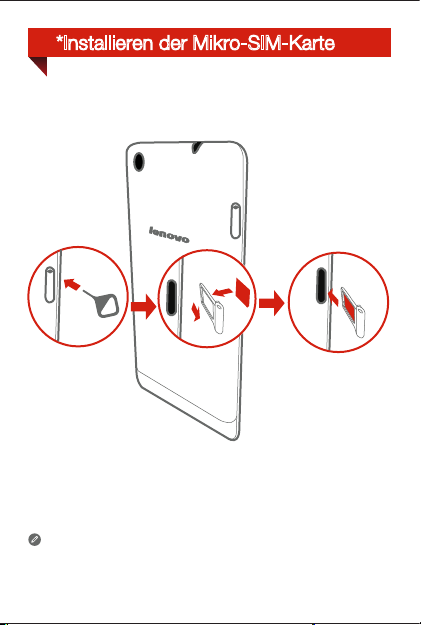

*Installieren der Mikro-SIM-Karte
