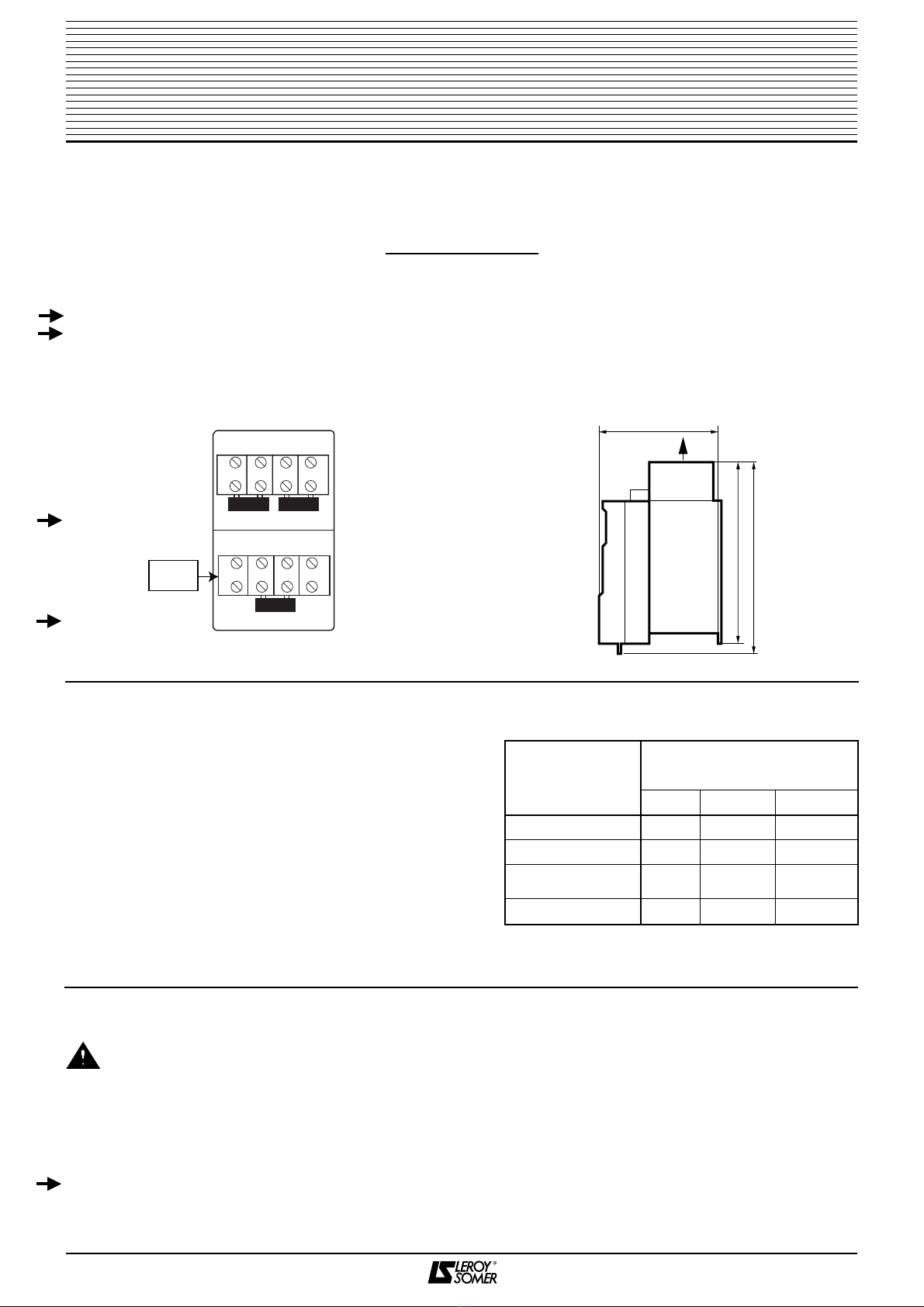

- Calibres 350 à 825A : Modification de l'alimentation des

ventilations extérieures (à partir de la date de fabrication

28/02/00), par une alimentation bi-tension 110/220V

monophasée. La position usine est 220V.

• Raccordement ventilation

• Caractéristiques d'ambiance

ATTENTION :

Ces caractéristiques annulent et remplacent celles

du § 1.4.2.

Caractéristiques et protection des ventilations

• Calibres 25 à 105A

Ventilation naturelle par convection.

• Calibres 155 et 210A

Ventilation forcée, alimentation interne.

Débit 2m3min-1.

• Calibres 350 à 1850A

Ventilation forcée alimentation extérieure.

- Calibre 420A : Modification de la ventilation par une

ventilation plus puissante (à partir de la date de fabrica-

tion 15/04/02).

• Dimensions du calibre 420A (profil)

ATTENTION :

Ces dimensions annulent et remplacent celle du

§ 1.5.2 (les autres dimensions sont inchangées).

La ventilation forcée sera protégée par un disjonc-

teur calibré au courant nominal.

Variateurs triphasés

DMV 2322 / DMV 2342

3328 fr-en - 01.2007 / f

ADDITIF RELATIF A LA NOTICE 1313 - 4.33/f - 4.98

Annule et remplace l'additif réf. 3328 fr - 07.2004 / e

Position

usine

110V

220V

280

V.F.

Profil

Débit

d'air

466

Bornier VF

423

3.1.3 - Borniers de contrôle

• Les tensions présentes sur les borniers de puissance et les câbles qui y sont raccordés peuvent provoquer

des chocs électriques mortels. La fonction arrêt du variateur ne protège pas des tensions élevées présentes.

• Le variateur contient des condensateurs qui restent chargés à une tension mortelle après coupure de l'alimen-

tation.

• Après mise hors tension du variateur attendre 5mn (pour que les circuits internes déchargent les condensa-

teurs) avant de retirer le capot de protection.

• L'alimentation du variateur doit être protégée contre les surcharges et les court-circuits.

• Il est impératif de respecter les calibres des protections.

• Dans le variateur, les circuits et les bornes de contrôle sont isolés des circuits de puissance par une isolation

simple (CEI 664-1). L'installateur doit s'assurer que les circuits de contrôle externes sont isolés contre tout contact

humain.

Ventilations forcées

Alimentation

extérieure 350A 420 à 825A 900 à 1850A

Débit (m3 min-1) 7,6 17 20

Puissance (W) 57 120 320

Tension (V) 110/220

Mono

110/220

Mono

415

Tri

Courant nominal (A) 0,71/0,36 1,20/0,61 0,95/0,55

Calibres

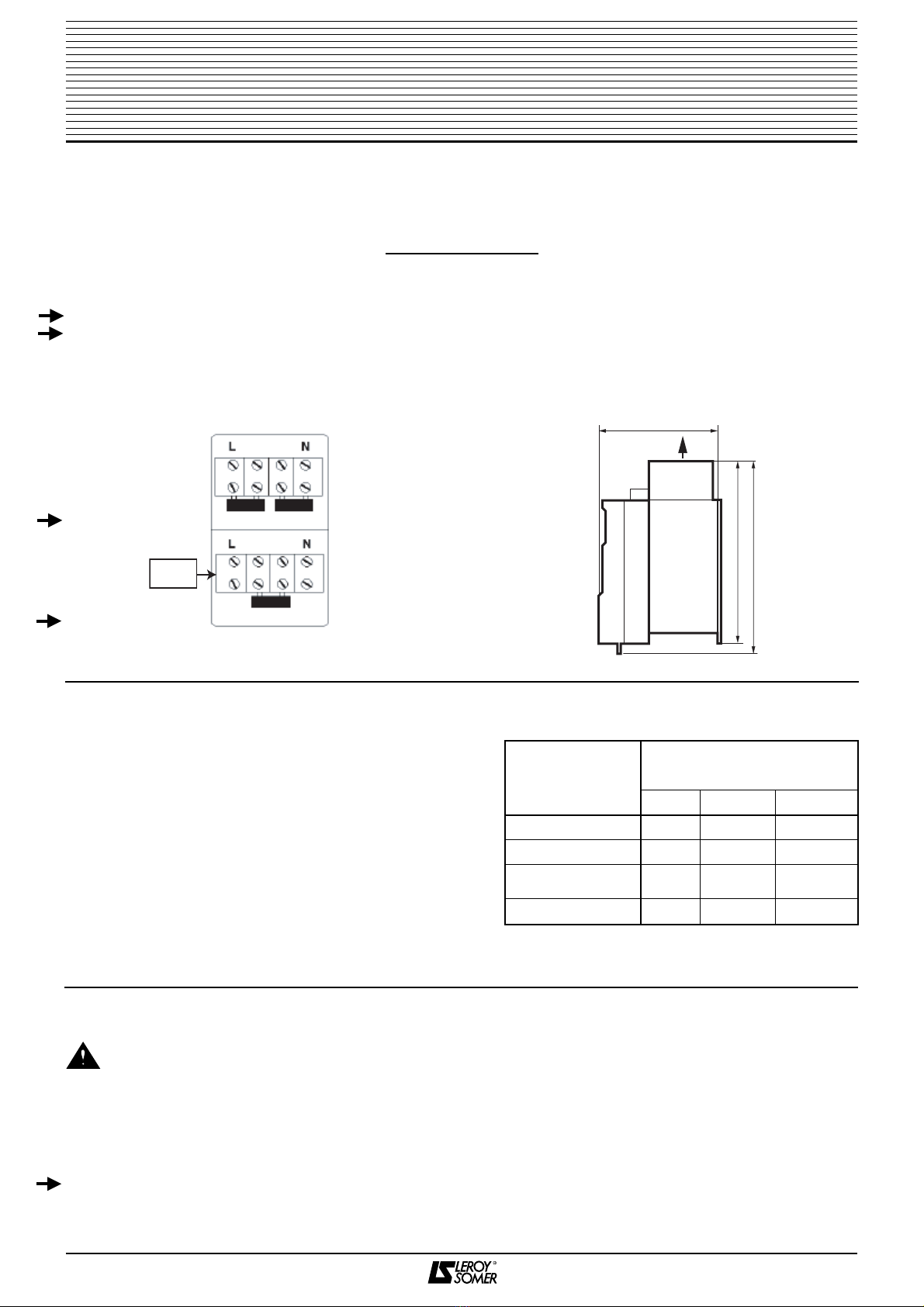

- 350 to 825A ratings : Modification of the external venti-

lation power supplies (from manufacturing date

28/02/00), with a single-phase 110/220V dual-voltage

power supply. The factory setting is 220V.

• Connection of the ventilation

• Environmental characteristics

CAUTION :

These dimensions supersede those in section 1.4.1.

Ventilation characteristics and protection

• 25 to 105A ratings

Natural ventilation by convection.

• 155 and 210A ratings

Forced ventilation, internal power supply.

Flow rate 2m3min-1.

• 350 to 1850A ratings

Forced ventilation with external power.

- 420A rating : Modification of the ventilation with more

powerful ventilation (from manufacturing date 15/04/02).

• Dimensions of 420A rating (side view)

CAUTION :

These dimensions supersede those in section 1.5.2

(the other dimensions remain the same).

The forced ventilation should be protected by a circuit-

breaker rated at the nominal current.

Three phase controllers

DMV 2322 / DMV 2342

ADDITION TO MANUAL 1327 - 0.33/b - 10.93

Supersedes addition ref. 3328 fr - 07.2004 / e

Forced ventilation

External

power supply 350A 420 to 825A 900 to 1850A

Flow rate (m3 min-1) 7.6 17 20

Power (W) 57 120 320

Voltage (V) 110/220

1-ph

110/220

1-ph

415

3-ph

Nominal current (A) 0.71/0.36 1.20/0.61 0.95/0.55

Ratings

Factory

setting

115V

230V

280

F. V.

Side view

Air

flow

466

terminal

block

423

2.1.2 - Control terminal blocks

• The voltages on the power terminal blocks and the cables connected to them may cause fatal electric shocks.

The drive stop function does not protect against these high voltages.

• The drive contains capacitors which remain charged at a fatal voltage even after the power supply has been

cut off.

• Wait 5 minutes after powering down the drive (so that the internal circuits discharge the capacitors) before re-

moving the protective cover.

• The drive power supply must be protected against overloads and short-circuits.

• It is vital to respect the rating of protection devices.

• The control terminal blocks and circuits in the drive are isolated from the power circuits by single insulation

(IEC 664-1). The installer must ensure that the external control circuits are isolated against any human contact.
