Room Air Conditioner

SVC MANUAL(Exploded View)

MODEL : AMNW09GEBA0 [MS09SQ NB0]

AMNW12GEBA0 [MS12SQ NB0]

AMNW15GEBA0 [MS15SQ NB0]

CAUTION

Before Servicing the unit, read the safety precautions in General SVC manual.

Only for authorized service personnel.

Internal Use Only

http://biz.lgservice.com

- 2 -

Only for training and service purposes LGE Internal Use Only

1. Specification

Indoor

Note:

1. Capacities are based on the following conditions:

Cooling: - Indoor Temperature 27°C(80.6°F) DB/19°C(66.2°F) WB

- Outdoor Temperature 35°C(95°F) DB/24°C(75.2°F) WB

Heating: - Indoor Temperature 20°C(68°F) DB/15°C(59°F) WB

- Outdoor Temperature 7°C(44.6°F) DB/6°C(42.8°F) WB

Piping Length - Interconnecting Piping Length 7.5m

- Level Difference of Zero

2. Wiring cable size must comply with the applicable local and national code.

3. The specification may be subject to change without prior notice for purpose of improvement.

Conversion Formula

kW = Btu/h x 0.0002931

cfm = CMM x 35.3

Power supply Ø/V/Hz

Current A

Fan Motor type

Fan type

Dimensions (W x H x D) mm(inch)

Piping Liquid mm(inch)

connections Gas mm(inch)

Refrigerant control

Power&transmission cable No. x mm2

Model AMNW09GEBA0

[MS09SQ NB0]

AMNW12GEBA0

[MS12SQ NB0]

AMNW15GEBA0

[MS15SQ NB0]

1/ 220~240/ 50 1/ 220~240/ 50 1/ 220~240/ 50

0.2 0.2 0.2

BLDC BLDC BLDC

Cross Flow Fan Cross Flow Fan Cross Flow Fan

895 x 289 x 215 (35-1/4 x 11-3/8 x 8-15/32) 895 x 289 x 215 (35-1/4 x 11-3/8 x 8-15/32) 895 x 289 x 215 (35-1/4 x 11-3/8 x 8-15/32)

6.35 (1/4) 6.35 (1/4) 6.35 (1/4)

9.52 (3/8) 9.52 (3/8) 9.52 (3/8)

EEV(in Outdoor unit or BD) EEV(in Outdoor unit or BD) EEV(in Outdoor unit or BD)

0.75 4

0.75

- 3 -

Only for training and service purposes LGE Internal Use Only

2. Piping Diagrams

Heat exchanger

Thermistor for

suction air

temperature

Thermistor for

Evaporator

outlet temperature

Gas pipe connection port

(flare connection)

Liquid pipe connection port

(flare connection)

Cross Flow Fan

Cooling

Heating

Thermistor for

Evaporator inlet

temperature

Description PCB Connector

Thermistor for suction air temperature CN-TH1

Thermistor for evaporator inlet temperature

Thermistor for evaporator outlet temperature CN-TH2

- 4 -

Only for training and service purposes LGE Internal Use Only

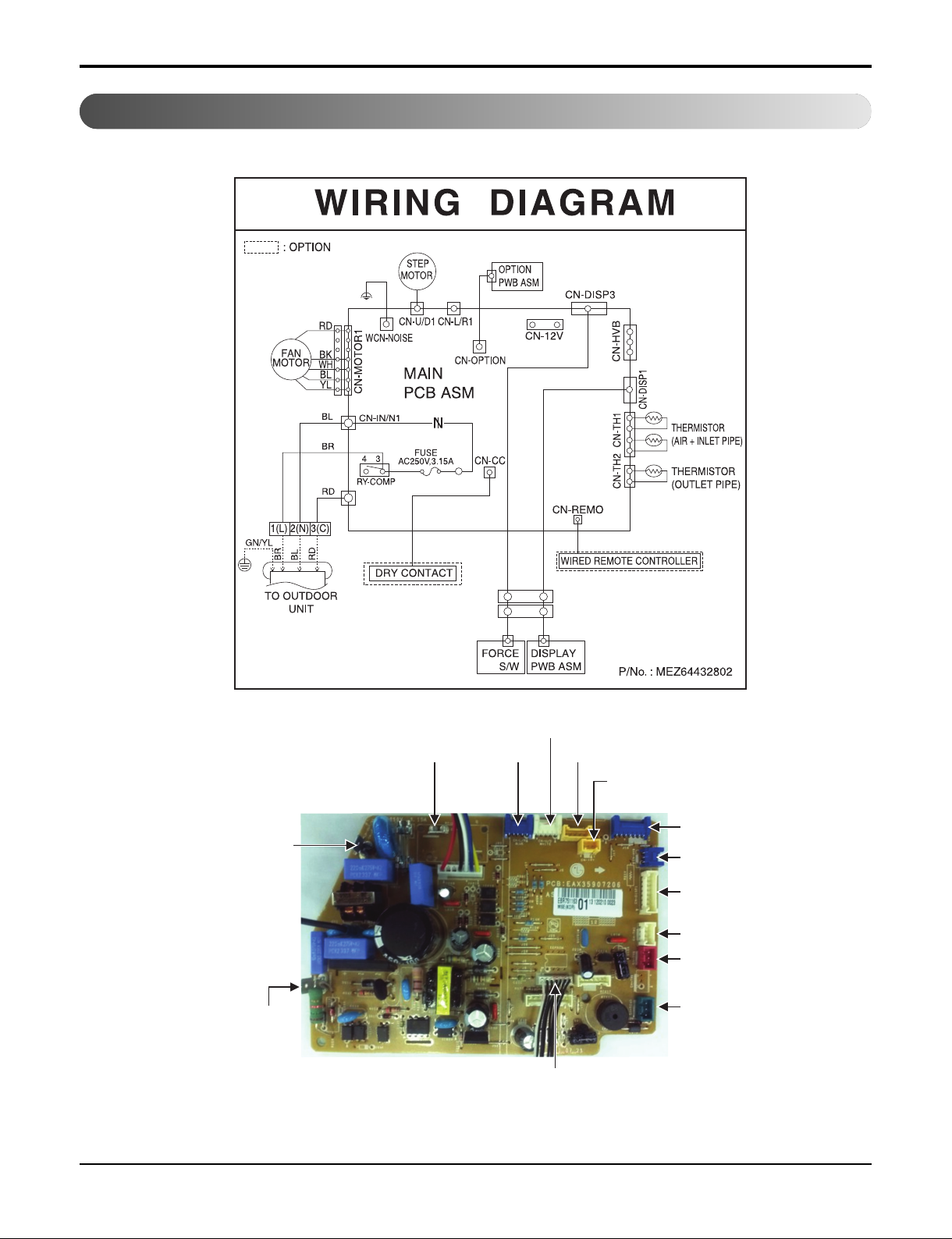

3. Wiring Diagrams

Indoor Unit

CN-HVB

CN-DISP1

CN-TH1

CN-TH2

CN-REMO

CN-OPTION

CN-COM

RY-COMP CN-SUB

CN-L/R

CN-U/D

CN-12V

CN-DISP3

CN-IN/N1

Main PCB

- 5 -

Only for training and service purposes LGE Internal Use Only

4. Exploded View

263230C

131410

152302

135500B

237202

268711B

346810

135080

135500C

147581

147582B

352150

354210

249951

342800

149304

35211B

749740

135311

145200

359011

146811B

W50400

733010

135500A

149303

W6640A

268711D

135316

152313

263230A

268711G

267110

147582A

W51620A

W51620B

352115

352116

268711J

Note) * Please ensure GCSC since the replacement parts may be changed depending upon the buyer’s request.

Please check the correct parts in View RPL(Replacement Part List) on GCSC.

(GCSC Website http://www.lge.com)

P/NO : MFL67482703 November, 2013
