A-2 TABLE OF CONTENTS

COMMON

TABLE OF CONTENTS

A-3 SETTING UP THE TV

A-3 Attaching the stand

A-6 Tidying cables

A-7 MAKING CONNECTIONS

A-7 Antenna connection

A-8 Satellite dish connection

A-8 HDMI connection

A-10 - ARC (Audio Return Channel)

A-10 DVI to HDMI connection

A-11 Component connection

A-12 Composite connection

A-13 MHL connection

A-15 Audio connection

A-15 - Digital optical audio connection

A-16 USB connection

A-17 CI module connection

A-18 Headphone connection

A-19 Euro Scart connection

LANGUAGE

LANGUAGE LIST

English

 Русский

Қазақша

Українська

COMMON

B-1 SPECIFICATIONS

A-3

SETTING UP THE TV

LA62**, LA64**, LA66** , LA71**, LN57**-ZE/ZK,

LN61** , LN65**

Front

Stand Base

Stand Body

M4 x 14

4EA

(Only LA64**, LA66** , LA71**, LN65**)

(Only LA62**, LN57**-ZE/ZK, LN61**)

SETTING UP THE TV

Image shown may differ from your TV.

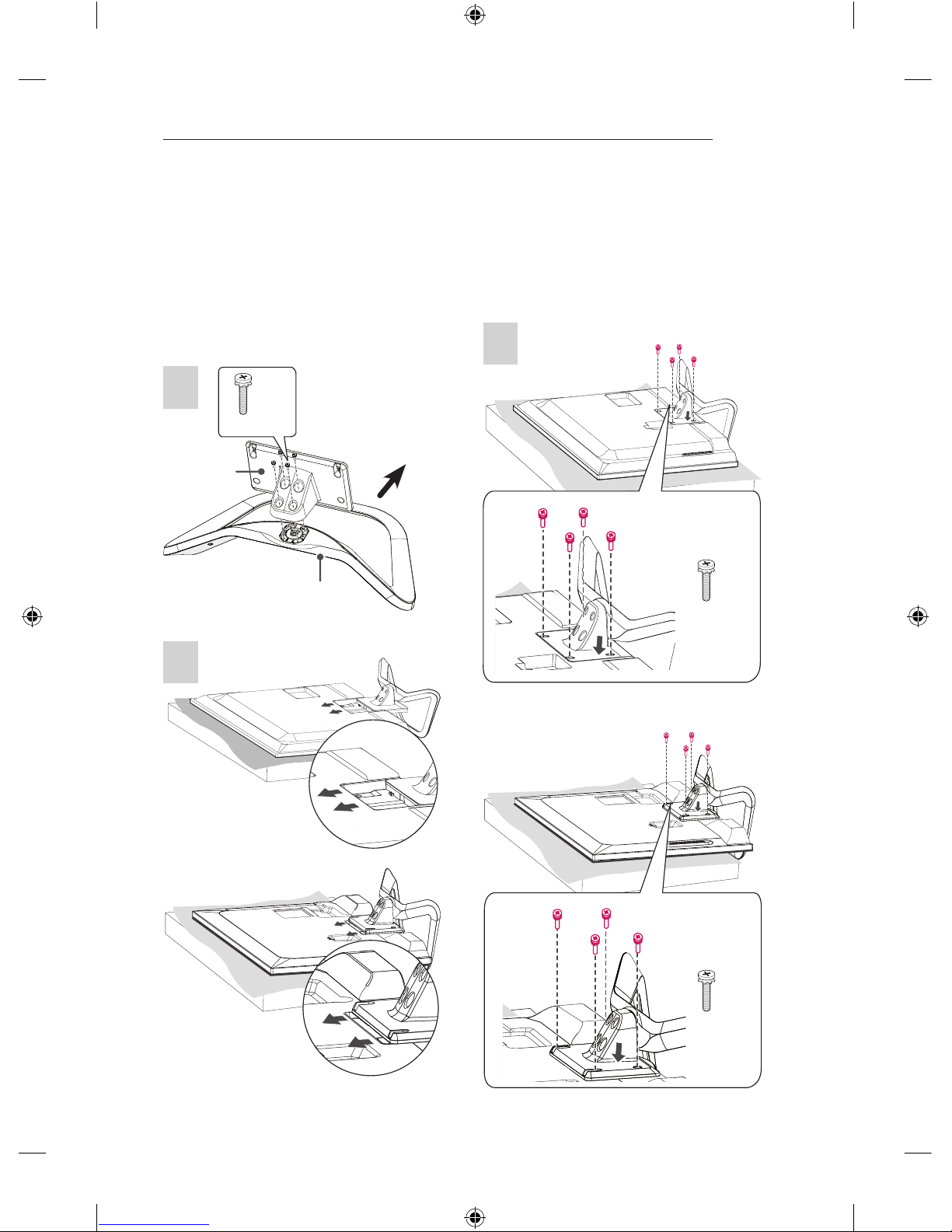

Attaching the stand

3(Only LA62**, LN57**-ZE/ZK, LN61**)

M4 x 14

4EA

(Only LA64**, LA66** , LA71**, LN65**)

M4 x 14

4EA

A-4 SETTING UP THE TV

LA69**, LA74**

Stand Base

M4 x 20

4EA

SETTING UP THE TV

A-5

SETTING UP THE TV

CAUTION

yWhen attaching the stand to the TV

set, place the screen facing down on a

cushioned table or flat surface to protect

the screen from scratches.

yMake sure that the screws are inserted

correctly and fastened securely. (If they

are not fastened securely enough, the TV

may tilt forward after being installed.)

Do not use too much force and over

tighten the screws; otherwise screw may

be damaged and not tighten correctly.

NOTE

yRemoving the protective film (from the

bottom)

(Depending on model)

Protective film is temporarily attached to

prevent the surface of the product from

being damaged during delivery.

Once the TV has been installed, please

remove the protective film on the bottom

of the unit as shown in the figure.

yRemove the stand before installing the

TV on a wall mount by performing the

stand attachment in reverse.

LN57**-ZA

Stand Body

Stand Base

P5 x 25

3EA

M4 x 14

4EA

A-6 SETTING UP THE TV

Tidying cables

1 Gather and bind the cables with the Cable

Holder and the Cable Management.

2 FixtheCableManagementrmlytotheTV.

(Only LA62**, LA64**, LA66**, LA71**, LN57**-

ZE/ZK, LN61**, LN65**)

Cable Holder

Cable Management

(Only LA69**, LA74**)

⨲㘶ᖂ2

㏪ⱞ⋾#Ɐᴏ

Cable Holder

Cable Management

(Only LN57**-ZA)

1 Gather and bind the cables with the Cable

Holder.

Cable Holder

CAUTION

yDo not move the TV by holding the cable

holders, as the cable holders may break,

and injuries and damage to the TV may

occur.

A-7

MAKING CONNECTIONS

This section on MAKING CONNECTIONS mainly

uses diagrams for the 47LA660S models.

Antenna connection

ANTENNA/

CABLE IN

English

Connect the TV to a wall antenna socket with an

RF cable (75 Ω).

NOTE

yUse a signal splitter to use more than 2 TVs.

yIf the image quality is poor, install a signal amplifier

properly to improve the image quality.

yIf the image quality is poor with an antenna

connected, try to realign the antenna in the correct

direction.

yAn antenna cable and converter are not supplied.

ySupported DTV Audio: MPEG, Dolby Digital, Dolby

Digital Plus, HE-AAC

Русский

Подключите телевизионный кабель (антенна

75 Ом) к входному гнезду в ТВ (Antenna/Cable).

ПРИМЕЧАНИЕ

yДля подключения нескольких телевизоров

используйте антенный разветвитель.

yЕсли после подключения антенны качество

изображение плохое, направьте антенну в

правильном направлении.

yПри плохом качестве изображения правильно

установите усилитель сигнала (не входит в

комплект), чтобы обеспечить изображение более

высокого качества.

yАнтенный кабель и преобразователь в комплект

поставки не входят.

yПоддерживаемый формат DTV Audio: MPEG,

Dolby Digital, Dolby Digital Plus, HE-AAC

Қазақша

RF кабелі (75 Ω) арқылы теледидарды

қабырғадағы антенна ұясына жалғаңыз.

ЕСКЕРТПЕ

y2-ден көп ТД пайдалану үшін сигнал сплиттерін

пайдаланыңыз.

yЕгер бейне сапасы нашар болса, бейне сапасын

жақсарту үшін сигнал күшейткішін тиісті түрде

орнатыңыз.

yЕгер антенна қосылған күйде бейне сапасы

нашар болса, антеннаның бағытын түзетіңіз.

yАнтенна кабелі және конвертер қамтамасыз

етілмеген.

yҚолдау көрсетілетін DTV аудио: MPEG, Dolby

Digital, Dolby Digital Plus, HE-AAC

Українська

За допомогою кабелю для передачі радіочас-

тотного сигналу під’єднайте телевізор до на-

стінного гнізда для антени (75 Ом).

ПРИМІТКА

yДля під’єднання двох і більше телевізорів

використовуйте розгалужувач сигналу.

yЯкщо зображення низької якості, для його

покращення встановіть підсилювач сигналу.

yЯкщо під’єднано антену і якість зображення

погана, спрямуйте її в сторону з належним

прийомом сигналу.

yКабель антени і перетворювач сигналу не

додаються.

yПідтримуваний аудіоформат цифрового

телебачення: MPEG, Dolby Digital, Dolby Digital

Plus, HE-AAC

A-8 MAKING CONNECTIONS

Satellite dish connection

(Only satellite models)

LNB

Satellite IN

13/18 V

700 mA Max

English

Connect the TV to a satellite dish to a satellite

socket with a satellite RF cable (75 Ω).

Русский

Подключите телевизионный кабель,

подсоединенный к телевизору, к спутниковой

антенной розетке (75 Ом).

Қазақша

Теледидарды жерсеріктің ұяшығына жерсерік

RF кабелімен (75 Ω) жалғаңыз.

Українська

Під’єднайте телевізор до гнізда супутникової

антени за допомогою кабелю для передачі су-

путникового радіочастотного сигналу (75 Ом).

HDMI connection

HDMI

(ARC)

(MHL)

/DVI IN

(*Not Provided)

DVD/ Blu-Ray / HD Cable Box

/ HD STB / PC

English

Transmits the digital video and audio signals

from an external device to the TV. Connect the

external device and the TV with the HDMI cable

as shown.

Choose any HDMI input port to connect. It does

not matter which port you use.

NOTE

yIt is recommended to use the TV with the HDMI

connection for the best image quality.

yUse the latest High Speed HDMI™ Cable with CEC

(Customer Electronics Control) function.

yHigh Speed HDMI™ Cables are tested to carry an

HD signal up to 1080p and higher.

ySupported HDMI Audio format : Dolby Digital, DTS,

PCM (Up to 192 KHz, 32KHz/44.1KHz/48KHz/88K

Hz/96KHz/176KHz/192KHz)

A-9

MAKING CONNECTIONS

Русский

Передача цифровых видео и аудио сигналов

от внешнего устройства на телевизор.

Подключите внешнее устройство к телевизору

с помощью кабеля HDMI, как показано на

следующем рисунке.

Для подключения выберите любой входной

порт HDMI. Используемый порт не имеет

значения.

ПРИМЕЧАНИЕ

yДля получения наилучшего качества

изображения рекомендуется подключать

телевизор через HDMI.

yИспользуйте высокоскоростной кабель

HDMI™ самой последней версии с

функцией CEC (Customer Electronics

Control).

yВысокоскоростные кабели HDMI™

тестируются на способность передачи

сигнала высокой четкости с разрешением

до 1080p и выше.

yПоддерживаемый формат HDMI Audio:

Dolby Digital, DTS, PCM (до 192 кГц, 32кГц/

44,1кГц/48кГц/88кГц/96кГц/176кГц/192кГц)

Қазақша

Сандық бейне және дыбыс сигналдарын

сыртқы құрылғыдан теледидарға жібереді.

Келесі суретте көрсетілгендей сыртқы құрылғы

мен теледидарды HDMI кабелімен жалғаңыз.

Жалғау үшін кез келген HDMI кіріс портын

таңдаңыз. Қай порт пайдаланылатыны

маңызды емес.

ЕСКЕРТПЕ

yКескін сапасын жақсарту үшін теледидарды HDMI

байланысын орнатып пайдалану ұсынылады.

yCEC (Тұрмыстық электроника басқармасы)

функциясымен ең жаңа жылдамдығы жоғары

HDMI™ кабелін қолданыңыз.

yHigh Speed HDMI™ кабельдері тексеріліп, 1080

р және одан жоғары HD сигналды өткізетіні

анықталған.

yҚолдау көрсетілетін HDMI аудио пішімі: Dolby

Digital, DTS, PCM (192 КГц, 32КГц/44,1КГц/48КГц/

88КГц/96КГц/176КГц/192КГц)

Українська

Передає на телевізор цифровий відео- та

аудіосигнал із зовнішнього пристрою.

Під’єднайте зовнішній пристрій до телевізора

за допомогою кабелю HDMI, як це зображено

на малюнку.

Для під’єднання скористайтеся будь-яким

вхідним роз’ємом HDMI. Не важливо, який

роз’єм використовувати.

ПРИМІТКА

yДля отримання найкращої якості зображення

рекомендовано підключати телевізор через

інтерфейс HDMI.

yВикористовуйте найновіший високошвидкісний

кабель HDMI™ із функцією CEC (Customer

Electronics Control).

yВисокошвидкісні кабелі HDMI™ розраховані для

передавання сигналу високої чіткості до 1080p і

вище.

yПідтримуваний аудіоформат HDMI: Dolby Digital,

DTS, PCM (Д 192 кГц, 32кГц/44,1кГц/48кГц/88кГц/

96кГц/176кГц/192кГц)

A-10 MAKING CONNECTIONS

ARC (Audio Return Channel)

English

yAn external audio device that supports SIMPLINK

and ARC must be connected using HDMI/DVI IN 1

(ARC) port.

yWhen connected with a high-speed HDMI cable, the

external audio device that supports ARC outputs

optical SPDIF without additional optical audio cable

and supports the SIMPLINK function.

Русский

yУстройство, поддерживающее SIMPLINK и ARC

следует подключать к входному порту HDMI/DVI

IN 1 (ARC).

yПри подключении с помощью высокоскоростного

кабеля HDMI, внешнее аудиоустройство,

поддерживающее ARC, выводит сигнал

оптического SPDIF без использования

дополнительного оптического аудиокабеля и

поддерживает функции SIMPLINK.

Қазақша

ySIMPLINK және ARC қолдайтын сыртқы аудио

құрылғысын HDMI/DVI IN 1 (ARC) портын

пайдаланып жалғау керек.

yЖылдамдығы жоғары HDMI кабелімен

жалғағанда, ARC қолдайтын сыртқы аудио

құрылғы қосымша оптикалық аудио кабельсіз

оптикалық SPDIF шығарады және SIMPLINK

функциясын қолдайды.

Українська

yЗовнішній аудіопристрій із підтримкою функцій

SIMPLINK та ARC необхідно під’єднувати за допо-

могою вхідного роз’єму HDMI/DVI IN 1 (ARC).

yУ разі під’єднання за допомогою високо- швидкіс-

ного кабелю HDMI зовнішній аудіопристрій із під-

тримкою функції ARC виводить оптичний сигнал

SPDIF без використання додаткового оптичного

кабелю і підтримує функцію SIMPLINK.

DVI to HDMI connection

DVI OUT

AUDIO OUT

(ARC)

(MHL)

/DVI IN

L/MONO

DVD/ Blu-Ray / HD Cable Box / PC

RED

WHITE

(*Not Provided)

English

Transmits the digital video signal from an external

device to the TV. Connect the external device and

the TV with the DVI-HDMI cable as shown. To

transmit an audio signal, connect an audio cable.

Choose any HDMI input port to connect. It does

not matter which port you use.

NOTE

yDepending on the graphics card, DOS mode may not

work if a HDMI to DVI Cable is in use.

yWhen using the HDMI/DVI cable, only Single link is

supported.

Andere Handbücher für LA62 Series

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere LG Fernseher Handbücher

LG UM75 Series Bedienungsanleitung

LG RF-20CA80VE Bedienungsanleitung

LG CF-14D70K Bedienungsanleitung

LG 14CA8RB Bedienungsanleitung

LG 32LF520 Series Bedienungsanleitung

LG UM74 Series Bedienungsanleitung

LG UB85 Series Bedienungsanleitung

LG 62SX4D - - 62" Rear Projection TV Bedienungsanleitung

LG LB70 Bedienungsanleitung

LG LB52 Series Bedienungsanleitung

LG 32LH7000 Bedienungsanleitung

LG 60LA620S.AEE Bedienungsanleitung

LG LCD Colour Television Bedienungsanleitung

LG 47LM8600 Montageanleitung

LG 29FU1RNX Bedienungsanleitung

LG 47LD550 Bedienungsanleitung

LG LCD Colour Television Bedienungsanleitung

LG RE28FZ10RX Bedienungsanleitung

LG WT-32Q82IP Bedienungsanleitung

LG 29FX5RJ Bedienungsanleitung

LG 29FX5REE Bedienungsanleitung

LG M3703C Kurzanleitung

LG LA643 Series Bedienungsanleitung

LG 29FU1RNX-ZW Bedienungsanleitung

Beliebte Fernseher Handbücher anderer Marken

Philips

Philips Colour Television Bedienungsanleitung

Toshiba

Toshiba 27A10 Bedienungsanleitung

Philips

Philips 42PF9630A/37 Bedienungsanleitung

Hitachi

Hitachi 32FX48B Bedienungsanleitung

DAEWOO ELECTRONICS

DAEWOO ELECTRONICS DTQ-14V1FC Bedienungsanleitung

Changhong Electric

Changhong Electric uhd55b6000is Bedienungsanleitung

Philips

Philips Matchline 21CE7551 Bedienungsanleitung

Panasonic

Panasonic Genus TX-G10 Bedienungsanleitung

Toshiba

Toshiba 19A20 Bedienungsanleitung

Philips

Philips 25PT4523-16 Bedienungsanleitung

Sony

Sony XBR-100Z9D Bedienungsanleitung

Philips

Philips PR0930X3 Bedienungsanleitung

Philips

Philips Brilliance 231P4QPY Bedienungsanleitung

Samsung

Samsung 55S9 B Series Bedienungsanleitung

Philips

Philips 32HF9385D Fehlerbehebungshandbuch

Sharp

Sharp LC-40FI5012E Bedienungsanleitung

Loewe

Loewe Table Stand Reference 55 Bedienungsanleitung

Philips

Philips 32PFH5300 Bedienungsanleitung
