Lincoln Electric Bester 140 Bedienungsanleitung

I-207-520-1

11/2004

Rev. 0

bester 140

OPERATOR’S MANUAL

INSTRUKCJA OBSŁUGI

BESTER S.A.

ul. Jana III Sobieskiego 19A, 58-260 Bielawa, Poland

www.lincolnelectriceurope.com

Declaration of conformity

Dichiarazione di conformità

Konformitätserklärung

Declaración de conformidad

Déclaration de conformité

Samsvars erklæring

Verklaring van overeenstemming

Försäkran om överensstämmelse

Deklaracja zgodnoci

BESTER S.A.

Declares that the welding machine:

Dichiara che Il generatore per saldatura tipo:

Erklärt, daß die Bauart der Maschine:

Declara que el equipo de soldadura:

Déclare que le poste de soudage:

Bekrefter at denne sveisemaskin:

Verklaart dat de volgende lasmachine:

Försäkrar att svetsomriktaren:

Deklaruje, e spawalnicze ródło energii:

bester 140 s/n

conforms to the following directives:

è conforme alle seguenti direttive:

den folgenden Bestimmungen entspricht:

es conforme con las siguientes directivas:

Est conforme aux directives suivantes:

er i samsvar med følgende direktiver:

Overeenkomt conform de volgende richtlijnen:

överensstämmer med följande direktiv:

spełnia nastpujce wytyczne:

73/23/CEE, 93/68/CEE, 89/336/CEE, 92/31/CEE

and has been designed in conformance with the following norms:

ed è stato progettato in conformità alle seguenti norme:

und in Übereinstimmung mit den nachstehenden Normen hergestellt wurde:

y ha sido diseñado de acuerdo con las siguientes normas:

et qu'il a été conçu en conformité avec les normes:

og er produsert og testet iht. følgende standarder:

en is ontworpen conform de volgende normen:

och att den konstruerats i överensstämmelse med följande standarder:

i e zostało zaprojektowane zgodnie z wymaganiami nastpujcych norm:

EN 50199, EN 60974-1

Tomasz Domagalski

Operational Director

BESTER S.A., ul. Jana III Sobieskiego 19A, 58-260 Bielawa, Poland

11/04

ENGLISH INDEX

Safety ..............................................................................................................................................................................4

Installation and Operator Instructions .............................................................................................................................. 5

Electromagnetic Compatibility (EMC) .............................................................................................................................. 7

Technical Specifications ............................................................................................................................................. ….8

SKOROWIDZ POLSKI

Bezpieczestwo Uytkowania .........................................................................................................................................9

Instrukcja Instalacji i Eksploatacji .................................................................................................................................. 10

Kompatybilno Elektromagnetyczna (EMC)................................................................................................................. 12

Dane Techniczne........................................................................................................................................................... 13

Spare Parts List, Wykaz Czci Zamiennych ................................................................................................................ 14

Accessories, Wyposaenie............................................................................................................................................ 15

Safety

11/04

WARNING

This equipment must be used by qualified personnel. Be sure that all installation, operation, maintenance and repair

procedures are performed only by qualified individuals. Read and understand this manual before operating this

equipment. Failure to follow the instructions in this manual could cause serious personal injury, loss of life, or damage to

this equipment. Read and understand the following explanations of the warning symbols. Lincoln Electric is not

responsible for damages caused by improper installation, improper care or abnormal operation.

WARNING: This symbol indicates that instructions must be followed to avoid serious personal injury,

loss of life, or damage to this equipment. Protect yourself and others from possible serious injury or

death.

READ AND UNDERSTAND INSTRUCTIONS: Read and understand this manual before operating

this equipment. Arc welding can be hazardous. Failure to follow the instructions in this manual could

cause serious personal injury, loss of life, or damage to this equipment.

ELECTRIC SHOCK CAN KILL: Welding equipment generates high voltages. Do not touch the

electrode, work clamp, or connected work pieces when this equipment is on. Insulate yourself from

the electrode, work clamp, and connected work pieces.

FUMES AND GASES CAN BE DANGEROUS: Welding may produce fumes and gases hazardous to

health. Avoid breathing these fumes and gases. To avoid these dangers the operator must use

enough ventilation or exhaust to keep fumes and gases away from the breathing zone.

ARC RAYS CAN BURN: Use a shield with the proper filter and cover plates to protect your eyes from

sparks and the rays of the arc when welding or observing. Use suitable clothing made from durable

flame-resistant material to protect your skin and that of your helpers. Protect other nearby personnel

with suitable, non-flammable screening and warn them not to watch the arc or expose themselves to

the arc.

WELDING SPARKS CAN CAUSE FIRE OR EXPLOSION: Remove fire hazards from the welding

area and have a fire extinguisher readily available. Welding sparks and hot materials from the welding

process can easily go through small cracks and openings to adjacent areas. Do not weld on any

tanks, drums, containers, or material until the proper steps have been taken to insure that no

flammable or toxic vapors will be present. Never operate this equipment when flammable gases,

vapors or liquid combustibles are present.

ELECTRICALLY POWERED EQUIPMENT: Turn off input power using the disconnect switch at the

fuse box before working on this equipment. Ground this equipment in accordance with local electrical

regulations.

ELECTRICALLY POWERED EQUIPMENT: Regularly inspect the input, electrode, and work clamp

cables. If any insulation damage exists replace the cable immediately. Do not place the electrode

holder directly on the welding table or any other surface in contact with the work clamp to avoid the

risk of accidental arc ignition.

ELECTRIC AND MAGNETIC FIELDS MAY BE DANGEROUS: Electric current flowing through any

conductor creates electric and magnetic fields (EMF). EMF fields may interfere with some

pacemakers, and welders having a pacemaker should consult their physician before operating this

equipment.

CYLINDER MAY EXPLODE IF DAMAGED: Use only compressed gas cylinders containing the

correct shielding gas for the process used and properly operating regulators designed for the gas and

pressure used. Always keep cylinders in an upright position securely chained to a fixed support. Do

not move or transport gas cylinders with the protection cap removed. Do not allow the electrode,

electrode holder, work clamp or any other electrically live part to touch a gas cylinder. Gas cylinders

must be located away from areas where they may be subjected to physical damage or the welding

process including sparks and heat sources.

WELDED MATERIALS CAN BURN: Welding generates a large amount of heat. Hot surfaces and

materials in work area can cause serious burns. Use gloves and pliers when touching or moving

materials in the work area.

CE COMPLIANCE: This equipment complies to the European Communities directives.

SAFETY MARK: This equipment is suitable for supplying power for welding operations carried out in

an environment with increased hazard of electric shock.

Installation and Operator Instructions

Read this entire section before installation or operation of the machine.

Location and Environment

This machine will operate in harsh environments.

However, it is important that simple preventative

measures are followed to assure long life and reliable

operation.

•Do not place or operate this machine on a surface

with an incline greater than 15°from horizontal.

•This machine must be located where there is free

circulation of clean air without restrictions for air

movement to and from the air vents. Do not cover

the machine with paper, cloth or rags when

switched on.

•Dirt and dust that can be drawn into the machine

should be kept to a minimum.

•This machine has a protection rating of IP23. Keep

it dry when possible and do not place it on wet

ground or in puddles.

•Locate the machine away from radio controlled

machinery. Normal operation may adversely affect

the operation of nearby radio controlled machinery,

which may result in injury or equipment damage.

Read the section on electromagnetic compatibility in

this manual.

•Do not operate in areas with an ambient

temperature greater than 40°C.

•Care and Maintenance. Only qualified personnel

should perform maintenance and service!

Routine and periodic maintenance:

- dust all parts and the cabinet of the welder very

methodically

-check state of all connections

- check and straighten all of screw connections

- after each repair perform proper safety

measurements

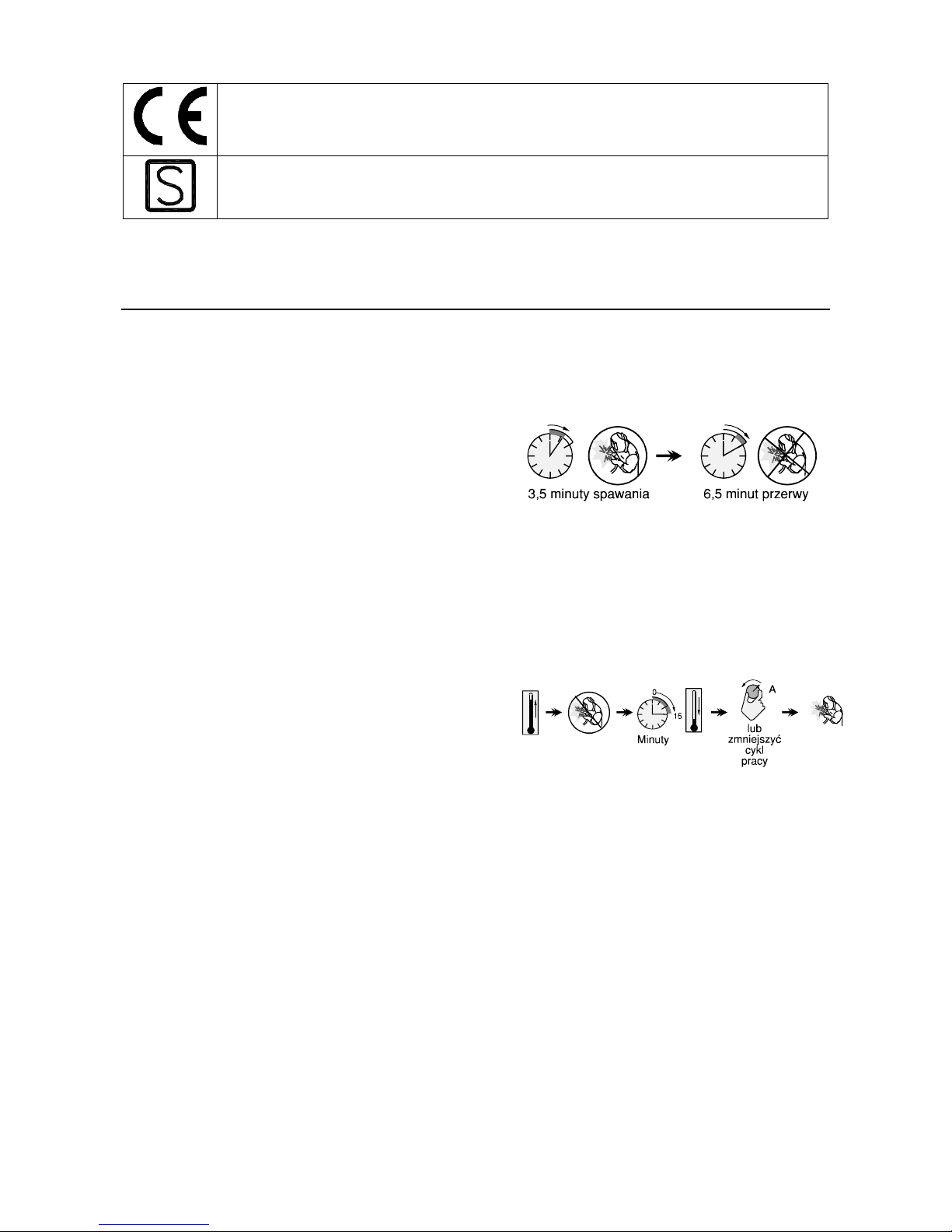

Duty Cycle and Overheating

•The duty cycle of welding machine is a percentage

participation of 10 minutes cycle at which the welder

can operate the machine at the rated welding

current.

35% Work Cycle

•Excessive extension of the duty cycle will cause the

thermal protection circuit to active.

•The welding transformer in the machine is protected

from overheating by a thermostat. When the

machine is overheated the output of the machine

will turn “OFF“, and the Thermal Indicator Light will

turn “ON“. When the machine has cooled to a safe

temperature the Thermal Indicatr Light will go out

and the machine may resume normal operation.

Note : For safety reasons the machine will not come

out of thermal shutdow if the trigger on the welding

gun has not been released.

Preparation for Work

MAINS SUPPLY VOLTAGE

•Installation and mains outlet socket should be made

and protected according to appropriate rules.

•Check the input voltage, phase, and frequency

supplied to this machine before turning it on.

•The allowable input voltage is indicated in the

technical specification section of this manual and on

the rating plate of the machine.

•Mains supply to the machine must be connected to

an earth ground.

•Ensure machine and external mains disconnect

switch are turned “OFF“.

•The welding machine is designed to be supplied from

an one-phase 230V, 50/60Hz.

•Mains power should be protected by delay fuse 16 A.

GAS SUPPLYING

For connecting shielding gas you should:

•Prepare the gas cylinder and protect it against to

overturn or other risk.

•Take off the hub cap of safety valve of the shielding

gas cylinder and open it for a moment to remove

potential impurities.

•Install the regulator on the gas cylinder.

•Connect the gas hose to the regulator.

•Connect the other end of the gas hose to the TIG

torch.

•Close cylinder valve when not in use.

Break for 6,5 minWelding for 3,5 min

Minutes or

decrease

work cycle

OPERATING CONTROLS



1Handle

2Knob of Welding Current Setting

3Power Supply Indicator

4 Torch Mode Switch

5 Thermal Protection Indicator

6“-“ Socket: For connecting welding torch

7 “+” Socket: For connecting return cable.

REAR PANEL



1 Main Switch

2 Mains Cable

WELDING WITH MMA METHOD

To begin welding process with MMA method you should:

•Do installation only in the range of mains connection.

•Connect the welding cable with the electrode holder

to the”+” socket.

•Connect the welding cable with work clamp to the “-“

socket.

•Connect the ground welding cable to the work piece

by means of the work clamp. You should ensure a

good electric contact.

•Switch mains power of the rectifier on by setting the

main switch on the position “I” – power supply

indicator should light.

•Air cooling should switch on.

•Set the welding current by the knob of welding

current setting.

•You should touch the electrode to the welded

material for arc starting and then you should pull it

away slightly, keeping its inclination 60with relation

to the welded material.

•The seams are made by shifting the welding holder

at the angel from 70to 80with relation to the

welded material.

•The technique of seam laying down depends on join

type, material thickness and welding position.

•Welding is finished by pulling the electrode away

from the welded material.

•Put away the holder on the insulated place after

welding finishing.

•Obeying the appropriate rules you can begin to weld.

•To avoid splatter and obtain good quality of welds

you should use only dry and good quality coated

electrodes.

WELDING WITH TIG METHOD

To begin welding process with TIG method you should:

•Do full installation.

•Connect the ground welding cable to the work piece

by means of the work clamp. You should ensure a

good electric contact.

•Connect the welding torch for TIG welding by

connecting welding cable to the “-“ socket.

•Connect the welding cable with the work clamp to the

“+” socket.

•Switch mains power of the rectifier on by setting the

main switch in the position “I” – power supply

indicator should light.

•Set the proper value of welding current with the knob

of welding current setting depending on he diameter

of the tungsten electrode and thickness of welded

material.

•Push the button on the welding torch before welding

beginning – it causes activating of the gas valve and

shielding gas preflow.

•Initiate the welding arc by slight touching of the

ceramic part of the torch to the welded material –

position A on the below drawing.

•Rotate the torch "from down to up" by inclination of

the wrist and touch the electrode to the welded

material - position B on the drawing.

•Rotate the torch to the initial position by the

opposite rotary movement of the wrist "from up to

down", and slightly rip off the tungsten electrode from

the welded material - position C on the drawing.

•The seams are made by shifting the welding torch at

the angel from 70°to 80°with relation to the welded

material.

•The technique of seam laying down depends on joint

type, material tick-ness and welding position.

•Welding is finished by pulling the electrode away

from the welded material.

•Put away the torch on the insulated place after

welding finishing.

Electromagnetic Compatibility (EMC)

11/04

This machine has been designed in accordance with all relative directives and norms. However, it may still generate

electromagnetic disturbances that can affect other systems like telecommunications (telephone, radio, and television) or

other safety systems. These disturbances can cause safety problems in the affected systems. Read and understand

this section to eliminate or reduce the amount of electromagnetic disturbance generated by this machine.

This machine has been designed to operate in an industrial area. To operate in a domestic area it is

necessary to observe particular precautions to eliminate possible electromagnetic disturbances. The

operator must install and operate this equipment as described in this manual. If any electromagnetic

disturbances are detected the operator must put in place corrective actions to eliminate these disturbances

with, if necessary, assistance from Lincoln Electric.

Before installing the machine, the operator must check the work area for any devices that may malfunction because of

electromagnetic disturbances. Consider the following.

•Input and output cables, control cables, and telephone cables that are in or adjacent to the work area and the

machine.

•Radio and/or television transmitters and receivers. Computers or computer controlled equipment.

•Safety and control equipment for industrial processes. Equipment for calibration and measurement.

•Personal medical devices like pacemakers and hearing aids.

•Check the electromagnetic immunity for equipment operating in or near the work area. The operator must be sure

that all equipment in the area is compatible. This may require additional protection measures.

•The dimensions of the work area to consider will depend on the construction of the area and other activities that are

taking place.

Consider the following guidelines to reduce electromagnetic emissions from the machine.

•Connect the machine to the input supply according to this manual. If disturbances occur if may be necessary to take

additional precautions such as filtering the input supply.

•The output cables should be kept as short as possible and should be positioned together. If possible connect the

work piece to ground in order to reduce the electromagnetic emissions. The operator must check that connecting

the work piece to ground does not cause problems or unsafe operating conditions for personnel and equipment.

•Shielding of cables in the work area can reduce electromagnetic emissions. This may be necessary for special

applications.

Technical Specifications

INPUT

Input Voltage

230 V ±10%

One Phase

Input Power at Rated Output

5.4 kVA Frequency

50/60 Hertz (Hz)

RATED OUTPUT AT

40°C

Duty Cycle

(

Based on a 10 min. period

)

35%

60%

100%

Output Current

135A

110A

80A

Output Voltage

25.2 Vdc

24.4 Vdc

23.2 Vdc

OUTPUT RANGE

Welding Current Range for MMMA and TIG

5A – 135A Maximum Open Circuit Voltage

55 Vdc

RECOMMENDED INPUT CABLE AND FUSE SIZES

Fuse or Circuit Breaker Size

16A Superlag Input Power Cable

3 Conductor, 1.5mm

PHYSICAL DIMENSIONS

Height

200 mm Width

120 mm Length

270 mm

Weight

3.40.2 Kg

Operating Temperature

-10°C to +40°C Storage Temperature

-25°C to +55°C

For any maintenance or repair operations it is recommended to contact the nearest technical service center or Lincoln

Electric. Maintenance or repairs performed by unauthorized service centers or personnel will null and void the

manufacturers warranty.

Bezpieczestwo Uytkowania

11/04

OSTRZEENIE

Urzdzenie to moe byuywane tylko przez wykwalifikowany personel. Naley bypewnym, e instalacja, obsługa,

przegldy i naprawy sprzeprowadzane tylko przez osoby wykwalifikowane. Instalacji i eksploatacji tego urzdzenia

mona dokonatylko po dokładnym zapoznaniu siz tinstrukcjobsługi. Nieprzestrzeganie zalecezawartych w tej

instrukcji moe naraziuytkownika na powane obraenie ciała, mierlub uszkodzenie samego urzdzenia. Lincoln

Electric nie ponosi odpowiedzialnoci za uszkodzenia spowodowane niewłaciwinstalacj, niewłaciwkonserwacj

lub nienormalnobsług.

OSTRZEENIE: Symbol ten wskazuje, e bezwzgldnie muszbyprzestrzegane instrukcje dla

uniknicia powanego obraenia ciała, mierci lub uszkodzenia samego urzdzenia. Chrosiebie i

innych przed moliwym powanym obraeniem ciała lub mierci.

CZYTAJ ZE ZROZUMIENIEM INSTRUKCJ: Przed rozpoczciem uytkowania tego urzdzenia

przeczytaj niniejszinstrukcjze zrozumieniem. Łuk spawalniczy moe byniebezpieczny.

Nieprzestrzeganie instrukcji tutaj zawartych moe spowodowapowane obraenia ciała, mierlub

uszkodzenie samego urzdzenia.

PORAENIE ELEKTRYCZNE MOE ZABI: Urzdzenie spawalnicze wytwarza wysokie napicie.

Nie dotykaelektrody, uchwytu spawalniczego, lub podłczonego materiału spawanego, gdy

urzdzenie jest załczone do sieci. Odizolowasiebie od elektrody, uchwytu spawalniczego i

podłczonego materiału spawanego.

OPARY I GAZY MOGBYNIEBEZPIECZNE: W procesie spawania mogpowstawaopary i gazy

niebezpieczne dla zdrowia. Unikawdychania tych oparów i gazów. Dla uniknicia takiego ryzyka

musi byzastosowana odpowiednia wentylacja lub wycig usuwajcy opary i gazy ze strefy

oddychania.

PROMIENIE ŁUKU MOGPOPARZY: Stosowamaskochronnz odpowiednim filtrem i osłony

dla zabezpieczenia oczu przed promieniami łuku podczas spawania lub jego nadzoru. Dla ochrony

skóry stosowaodpowiedniodziewykonanz wytrzymałego i niepalnego materiału. Chroni

personel postronny, znajdujcy siw pobliu, przy pomocy odpowiednich, niepalnych ekranów lub

ostrzegaich przed patrzeniem na łuk lub wystawianiem sina jego oddziaływanie.

ISKRY MOGSPOWODOWAPOAR LUB WYBUCH: Usuwawszelkie zagroenie poarem z

obszaru prowadzenia prac spawalniczych. W pogotowiu powinny byodpowiednie rodki ganicze.

Iskry i rozgrzany materiał pochodzce od procesu spawania łatwo przenikajprzez małe szczeliny i

otwory do przyległego obszaru. Nie spawaadnych pojemników, bbnów, zbiorników lub materiału

dopóki nie zostanprzedsiwzite odpowiednie kroki zabezpieczajce przed pojawieniem si

łatwopalnych lub toksycznych gazów. Nigdy nie uywatego urzdzenia w obecnoci łatwopalnych

gazów, oparów lub łatwopalnych cieczy.

URZDZENIE ZASILANE ELEKTRYCZNIE: Przed przystpieniem do jakichkolwiek prac przy tym

urzdzeniu odłczyjego zasilanie sieciowe. Urzdzenie to powinno byzainstalowane i uziemione

zgodnie z zaleceniami producenta i obowizujcymi przepisami.

URZDZENIE ZASILANE ELEKTRYCZNIE: Regularnie sprawdzakable zasilajcy i spawalnicze z

uchwytem spawalniczym i zaciskiem uziemiajcym. Jeeli zostanie zauwaone jakiekolwiek

uszkodzenie izolacji, natychmiast wymienikabel. Dla uniknicia ryzyka przypadkowego zapłonu nie

kła uchwytu spawalniczego bezporednio na stół spawalniczy lub na innpowierzchnimajc

kontakt z zaciskiem uziemiajcym.

POLE ELEKTROMAGNETYCZNE MOE BYNIEBEZPIECZNE: Prd elektryczny płyncy przez

jakikolwiek przewodnik wytwarza wokół niego pole elektromagnetyczne. Pole elektromagnetyczne

moe zakłócapracrozruszników serca i spawacze z wszczepionym rozrusznikiem serca przed

podjciem pracy z tym urzdzeniem powinni skonsultowasize swoim lekarzem.

BUTLA MOE WYBUCHN JELI JEST USZKODZONA: Stosowatylko butle atestowane z

gazem odpowiedniego rodzaju do stosowanego procesu i poprawnie działajcymi regulatorami

cinienia, przeznaczonymi dla stosowanego gazu i cinienia. Zawsze utrzymywabutlw pionowym

połoeniu, zabezpieczajc jłacuchem przed wywróceniem si. Nie przemieszczai nie

transportowabutli z gazem ze zdjtym kołpakiem zabezpieczajcym. Nigdy nie dotykaelektrody,

uchwytu spawalnicze-go, zacisku uziemiajcego lub jakiegokolwiek elementu obwodu przewodzcego

prd do butli z gazem. Butle z gazem muszbyumieszczane z dala od miejsca gdzie mogłyby ulec

uszkodzeniu lub gdzie byłyby naraone na działanie iskier lub rozgrzanej powierzchni.

SPAWANY MATERIAŁ MOE POPARZY: Proces spawania wytwarza du ilo ciepła.

Rozgrzane powierzchnie i materiał w polu pracy mogspowodowapowane poparzenia. Stosowa

rkawice I szczypce, gdy dotykamy lub przemieszczamy spawany materiał w polu pracy.

ZGODNO Z CE: Urzdzenie to spełnia zalecenia Europejskiego Komitetu CE.

ZNAK BEZPIECZESTWA: Urzdzenie to jest przystosowane do zasilania sieciowego, do prac spa-

walniczych prowadzonych w rodowisku o podwyszonym ryzyku poraenia elektrycznego.

Instrukcja Instalacji i Eksploatacji

Przed instalacji rozpoczciem uytkowania tego urzdzenia naley przeczytacały ten rozdział.

Warunki Eksploatacji

Urzdzenie to moe pracowaw cikich warunkach.

Jednake wanym jest zastosowanie prostych rodków

zapobiegawczych, które zapewnidługywotno i

niezawodnprac, midzy innymi:

•Nie umieszczai nie uytkowatego urzdzenia na

powierzchni o pochyłoci wikszej ni15°.

•Urzdzenie to musi byumieszczone w miejscu

gdzie wystpuje swobodna cyrkulacja czystego

powietrza bez ograniczeprzepływu powietrza do i

od wentylatora. Gdy urzdzenie jest załczone do

sieci, niczym go nie przykrywanp. papierem lub

cierk.

•Ograniczydo minimum brud i kurz, które mog

przedostasido urzdzenia.

•Urzdzenie to posiada stopieochrony obudowy

IP23. Utrzymywaje suchym o ile to moliwe i nie

umieszczana mokrym podłou lub w kałuy.

•Urzdzenie to powinno byumieszczone z dala od

urzdzesterowanych drogradiow. Jego

normalna praca moe niekorzystnie wpłyn na

ulokowane w pobliu urzdzenia sterowane

radiowo, co moe doprowadzido obraenia ciała

lub uszkodzenia urzdzenia. Przeczytaj rozdział o

kompatybilnoci elektromagnetycznej zawarty w tej

instrukcji.

•Nie uywatego urzdzenia w temperaturach

otoczenia wyszych ni40°C.

•Obsługa okresowa. Tylko wykwalifikowany personel

moe dokonywaobsługi okresowej i serwisu!

Obsługa codzienna i okresowa:

- bardzo dokładnie odkurzywszystkie czci

urzdzenia i obudow

-sprawdzastan wszystkich połcze

- sprawdzai w razie koniecznoci dokrci

wszystkie połczenia rubowe

- po kadej naprawie przeprowadzistosowane

badania bezpieczestwa uytkowania

Cykl Pracy i Przegrzanie

•Cykl pracy urzdzenia jest procentowym podziałem

10 minut na czas, przez który urzdzeniem mona

spawaze znamionowwartociprdu spawania,

bez przegrzania, i konieczny czas przerwy w pracy.

•Wydłuenie cyklu pracy urzdzenia moe spowodo-

wauaktywnienie układu zabezpieczenia

termicznego.

35% cykl pracy

Urzdzenie jest zabezpieczone przed nadmiernym

nagrzewaniem siuzwojetransformatora przez

ogranicznik temperatury. Uaktywnienie si

zabezpieczenia sygnalizowane jest przez zawiecenie

silampki. Po uzyskaniu przez uzwojenia normalnej

temperatury pracy nastpuje samoczynne załczenie

urzdzenia a lampka ganie.

Przygotowanie do Pracy

PODŁCZANIE NAPICIA ZASILAJCEGO

•Instalacja i gniazdo zasilania sieciowego musza by

wykonane i zabezpieczone zgodnie z właciwymi

przepisami.

•Przed podłczeniem urzdzenia do sieci napicia

zasilajacego sprawdziparametry napicia

zasilajcego (napicie, fazy i czstotliwo).

Upewnisiczy moc ródła zasilania jest

odpowiednia do poboru mocy przez urzzdzenie w

warunkach normalnej pacy.

•Warto dopuszczalnego napicia wejciowego jest

podana w rozdziale z danymi technicznymi oraz na

tabliczce znamionowej urzdzenia.

•Przed podłczeniem urzdzenia do sieci zasilajcej

sprawdzipołczenia jego przewodów ochronnych.

•Przed przyłczeniem prostownika do sieci zasilajcej

upewnisiczy wyłcznik zasilania jest w połoeniu

„0” (wyłczony).

•Urzdzenie to jest przystosowane do współpracy z

jednofazowsiecizasilajc230V, 50/60Hz.

•Siezasilajca powinna byzabezpieczona

bezpiecznikiem zwłocznym 16A.

Inhaltsverzeichnis

Sprachen:

Andere Lincoln Electric Schweißsystem Handbücher

Lincoln Electric

Lincoln Electric POWER MIG 255 SVM144-B Bedienungsanleitung

Lincoln Electric

Lincoln Electric VANTAGE IM10044 Bedienungsanleitung

Lincoln Electric

Lincoln Electric ASPECT 375 Bedienungsanleitung

Lincoln Electric

Lincoln Electric RANGER 305LPG IM10043-A Bedienungsanleitung

Lincoln Electric

Lincoln Electric IDEALARC CV-305 Bedienungsanleitung

Lincoln Electric

Lincoln Electric CENTURY AC 120 Bedienungsanleitung

Lincoln Electric

Lincoln Electric INVERTEC SVM158-A Bedienungsanleitung

Lincoln Electric

Lincoln Electric INVERTEC IM958 Bedienungsanleitung

Lincoln Electric

Lincoln Electric Idealarc DC600 9773MSP Bedienungsanleitung

Lincoln Electric

Lincoln Electric IM723-A Bedienungsanleitung

Lincoln Electric

Lincoln Electric VANTAGE 580 Bedienungsanleitung

Lincoln Electric

Lincoln Electric US-F146 Bedienungsanleitung

Lincoln Electric

Lincoln Electric LF 5D ADVANCED Bedienungsanleitung

Lincoln Electric

Lincoln Electric 12447 Bedienungsanleitung

Lincoln Electric

Lincoln Electric POWER MIG 180 DUAL Bedienungsanleitung

Lincoln Electric

Lincoln Electric MARQUETTE AutoPro 155S Bedienungsanleitung

Lincoln Electric

Lincoln Electric SQUARE WAVE TIG 255 SVM100-A Bedienungsanleitung

Lincoln Electric

Lincoln Electric Invertec 135S Bedienungsanleitung

Lincoln Electric

Lincoln Electric RANGER 225 GXT Bedienungsanleitung

Lincoln Electric

Lincoln Electric Welding Robot Cell eCell Bedienungsanleitung

Lincoln Electric

Lincoln Electric RED-D-ARC GX 300 Bedienungsanleitung

Lincoln Electric

Lincoln Electric liquidarc Maxmig 330R Bedienungsanleitung

Lincoln Electric

Lincoln Electric POWER WAVE S350 Bedienungsanleitung

Lincoln Electric

Lincoln Electric RANGER 305LPG Bedienungsanleitung

Beliebte Schweißsystem Handbücher anderer Marken

Berner

Berner PLASMACUT 54 Bedienungsanleitung

Pro Spot

Pro Spot PR-155 Bedienungsanleitung

Forney

Forney 210 Bedienungsanleitung

Thermal Arc

Thermal Arc 400S Bedienungsanleitung

GYS

GYS PROTIG 201 AC/DC Bedienungsanleitung

TAFA

TAFA 30*8B35 Bedienungsanleitung

ESAB

ESAB Buddy Arc 145 Bedienungsanleitung

CIGWELD

CIGWELD 636804 Kurzanleitung

Red-D-Arc

Red-D-Arc DC-400 Bedienungsanleitung

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Bedienungsanleitung

Elettro

Elettro HI-MIG 3000 SYNERGIC Bedienungsanleitung

WIA

WIA Weldmatic 270 CP132-2 Bedienungsanleitung

Sonics

Sonics H520T Bedienungsanleitung

Miller

Miller Big Blue 400D Bedienungsanleitung

NewArc

NewArc RT2000 Kurzanleitung

Hypertherm

Hypertherm powermax1000 Bedienungsanleitung

Everlast

Everlast POWER MTS 221STi Bedienungsanleitung

Kipor

Kipor KDE180XW Bedienungsanleitung

Lincoln Electric bester 140 Bedienungsanleitung

Beliebte Schweißsystem Handbücher anderer Marken
