Introduction

Audio/Video Extender CAT5e/6

Thank you for purchasing the LINDY AV Extender. This device can transmit composite video and stereo audio

signals over CAT5e or higher twisted pair cable, up to a maximum distance of 600m. Its compact design and easy

installation make it ideal for corporate, education and home cinema use or any other situation requiring AV

distribution.

Specifications



Transmits audio and video signals up to 600m



Video Bandwidth: DC to 8MHz; Audio Bandwidth: 20Hz to 50KHz



Insertion Loss: ≤2dB over the frequency range from DC to 8MHz



Return Loss: ≥15dB over the frequency range from DC to 8MHz



Common Mode Rejection: ≥40dB at 8MHz



Video Impedance: 75 Ω; Audio Impedance: 600 Ω



Cable Requirements:

oType: CAT5e/6, 24AWG or lower solid copper, twisted pair

oImpedance: 100Ωat 1MHz

oMax. capacitance: 20 pf/ft

oAttenuation: 6.6 dB / 1000ft at 1MHz

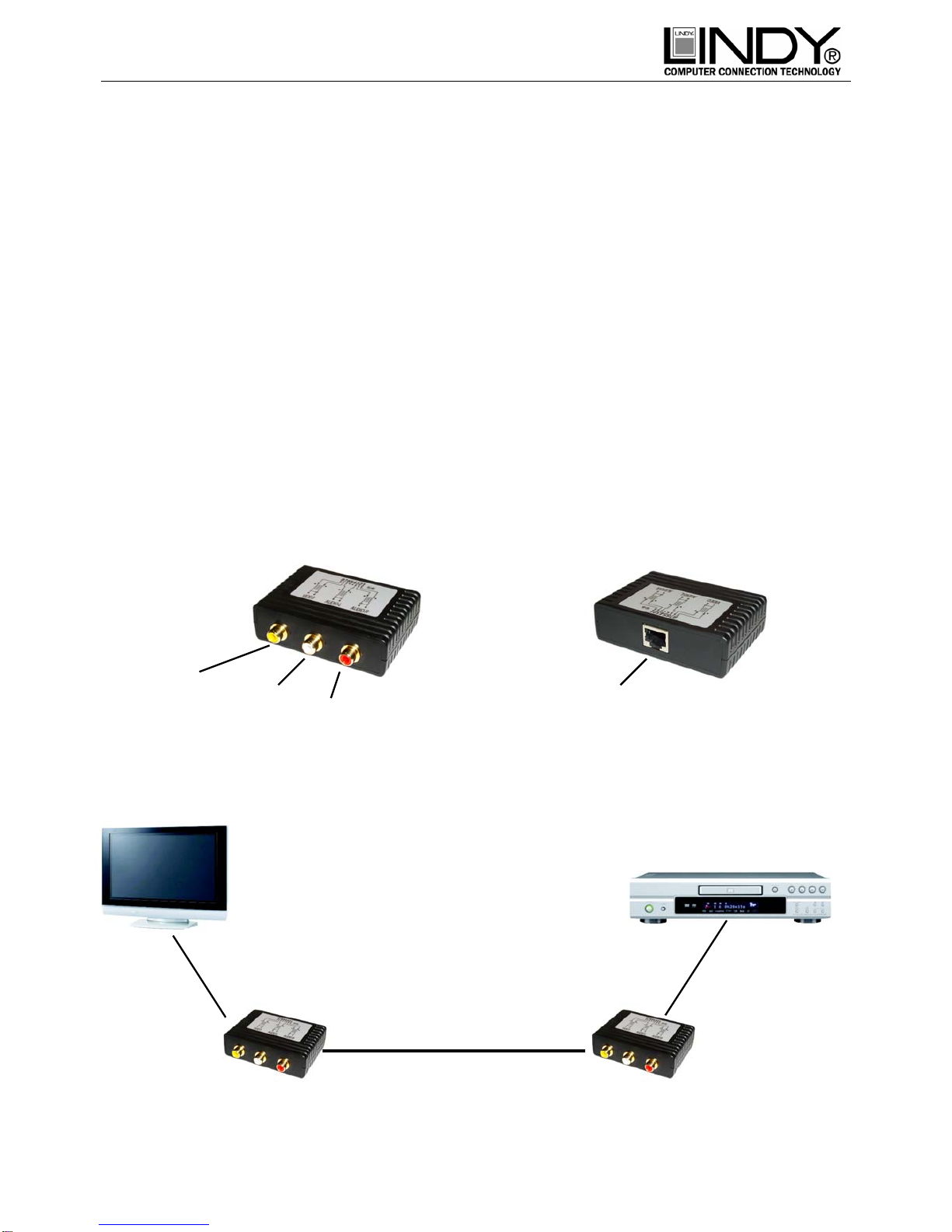

Product Information

(Both units are identical. Either module can be used as the transmitter or receiver)

Connectors:

Left Audio

(White) Right Audio

(Red)

Composite

Video (Yellow) RJ-45 Twisted

Pair Connection

Connection Diagram:

Installation is truly plug & play. Simply connect the relevant cables:

Receiver

Display

Transmitter

Composite Video +

Stereo Audio cables Composite Video +

Stereo Audio cables

Source device

(e.g. VCR/DVD player etc.)

CAT5e/6 cable (up to 600m)

LINDY No. 32535

1

st

Edition January 2006

www.lindy.com
