LK 440 EasyHeat Bedienungsanleitung

LK 440 EasyHeat-2/3 kW

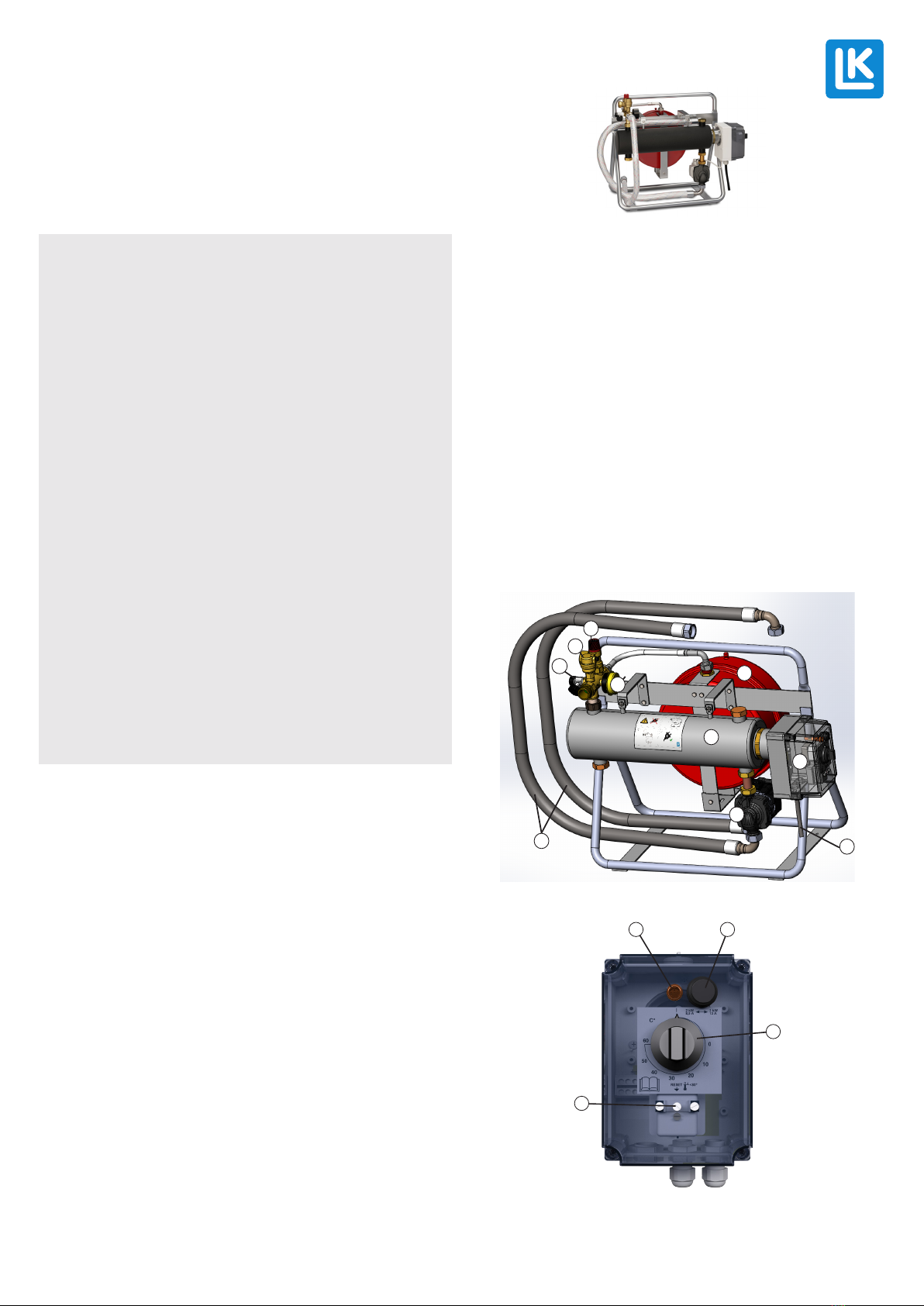

LK 440 EASY HEAT COMPRISES OF:

1. Electrically-heated boiler

2. Control box

3. Expansion tank, 12 litres

4. Safety valve, 1.5 bar

5. Pressure gauge

6. Automatic air-bleed valve

7. Circulation pump, Grundfos UPM3 AUTO

8. Steel-reinforced connection hose 1”, length 1 m

9. Cable with 1-phase coupling connector, length 1 m

10. Filling valve

11. Operating thermostat, 0-60 ºC

12. Trip switch, overheating protection

13. Power amplification indication

14. Switch 2/3 kW

TECHNICAL DATA

Art. No. 298588

Output 2 or 3 kW

Voltage 1-phase 230V, connection via

1-phase electric plug

Boiler must be protected using

10 A fuse (8.5 A) for 2 kW and 16 A

(13.5 A) for 3 kW

Electrical cartridge 3 kW/3-tube 230 V, stainless steel

SS2353, connection 2”

Pump Grundfos UPM3 Auto 15/70

1 phase 230 V (factory fitted to

control box)

Protection class IP 44

Operating thermostat Max 60 ºC

Safety thermostat 80 ºC

Expansion tank 12 litres

Safety valve 1,5 bar

Max. glycol solution 30%

Boiler volume 2,8 litres

PS max. pressure for

boiler jacket

1,5 bar

Dimensions (L x W x H) 710 x 430 x 650 mm

Weight 30 kg

GENERAL INFORMATION

The LK 440 EasyHeat is a complete portable electrically-

heated boiler. It is primarily meant to be used as a tempora-

ry heater, e.g. for drying concrete slabs installed with under

floor heating and for heating buildings under construction

installed with a under floor heating system.

The boiler has a total output capacity of 3 kW and it can be

manually set between 2 or 3 kW.

The boiler is supplied complete with a circulation pump, an

expansion tank and auxiliary devices including a safety valve

and air-bleed valve.

Connection to the under floor heating manifold/

heating system is simple, using steel-reinforced flexible

hoses.

LK 440 EasyHeat is factory wired and complete with a

1-phase 230 V electric plug. Temperature regulation is con-

trolled by the boiler’s operating thermostat.

13 14

www.lkarmatur.com

ENG | Instruction Manual

INSTALLATION

LK 440 EasyHeat should be placed indoors/under a roof and fully

protected from rain.

The integrated safety package including automatic air-bleed valve,

safety valve and connecting hoses, must be installed as shown in the

product diagram (see above). Relevant building standards and hot

water installation standards must be adhered to.

The safety valve’s outlet’s functioning must be ensured in the appro-

priate manner; refer to current hot water installation standards. No

thermometer is included in the standard kit. However, a thermometer

should be mounted on the pipe after the boiler.

The heating system must be arranged so that there is always a

flow through the cassette. Check to see that one or more of the

heating loops are always open.

SWITCHING ON

Before switching on, check to see that the heating system is filled

with water, air-bled and that the system’s operating pressure is

sufficient.

Check to see that the circulation pump is running by listening to

and testing the various pump speed settings.

THERMOSTAT OPERATION

Temperature regulation is via the boiler’s operational thermostat

(constant output temperature). The thermostat can be set up to a

maximum of 60 ºC.

Monitor the output temperature by means of a thermometer and

compare it to the set temperature.

CIRCULATION

For setting up the circulation pump, see separate instruction

”Grundfos UPM3 Auto 15/70”. Note that the pump is advanta-

geously set to work with constant pressure and that this must be

set manually according to separate instructions.

OVERHEATING PROTECTION

LK 440 EasyHeat is provided with built in overheating protection,

which cuts off the power at approx. 70 ºC.

To reset the overheating protection function, press button (12).

Resetting is possible after the boiler has cooled down to approx. 60

ºC. In the event of a repeated overheating, determine the cause of

the fault and fix it before restarting.

TRIP SWITCH, CIRCULATION PUMP

The circulation pump is protected by a 10 A Trip Switch (13). In the

event of the fuse tripping out, determine the cause of the fault and

fix it before restarting.

SAFETY VALVE

The safety valve must be tested at start-up and then at set inter-

vals 2-3 times per year. CAUTION: Take care when testing as the

out-flowing water/steam can cause scald injuries.

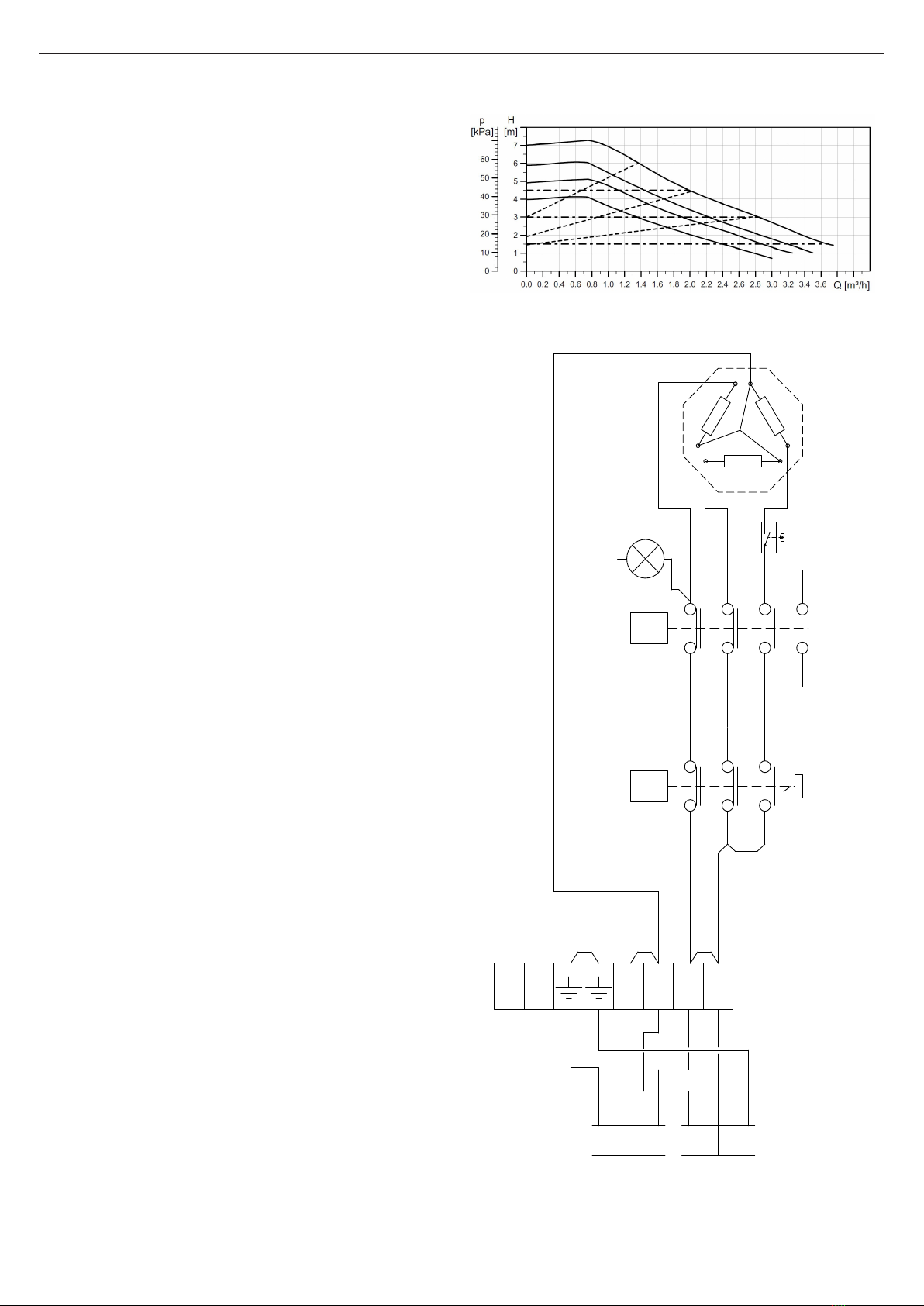

ELECTRIC CONNECTION DIAGRAM

PUMP GRAPH

0-60°C

STB

80°

3 kW

N N L L

3x1,5mm

3x0,75mm

0,2m

Stickprop cirkpump

Socket Pump

2www.lkarmatur.com

DE | Bedienungsanleitung

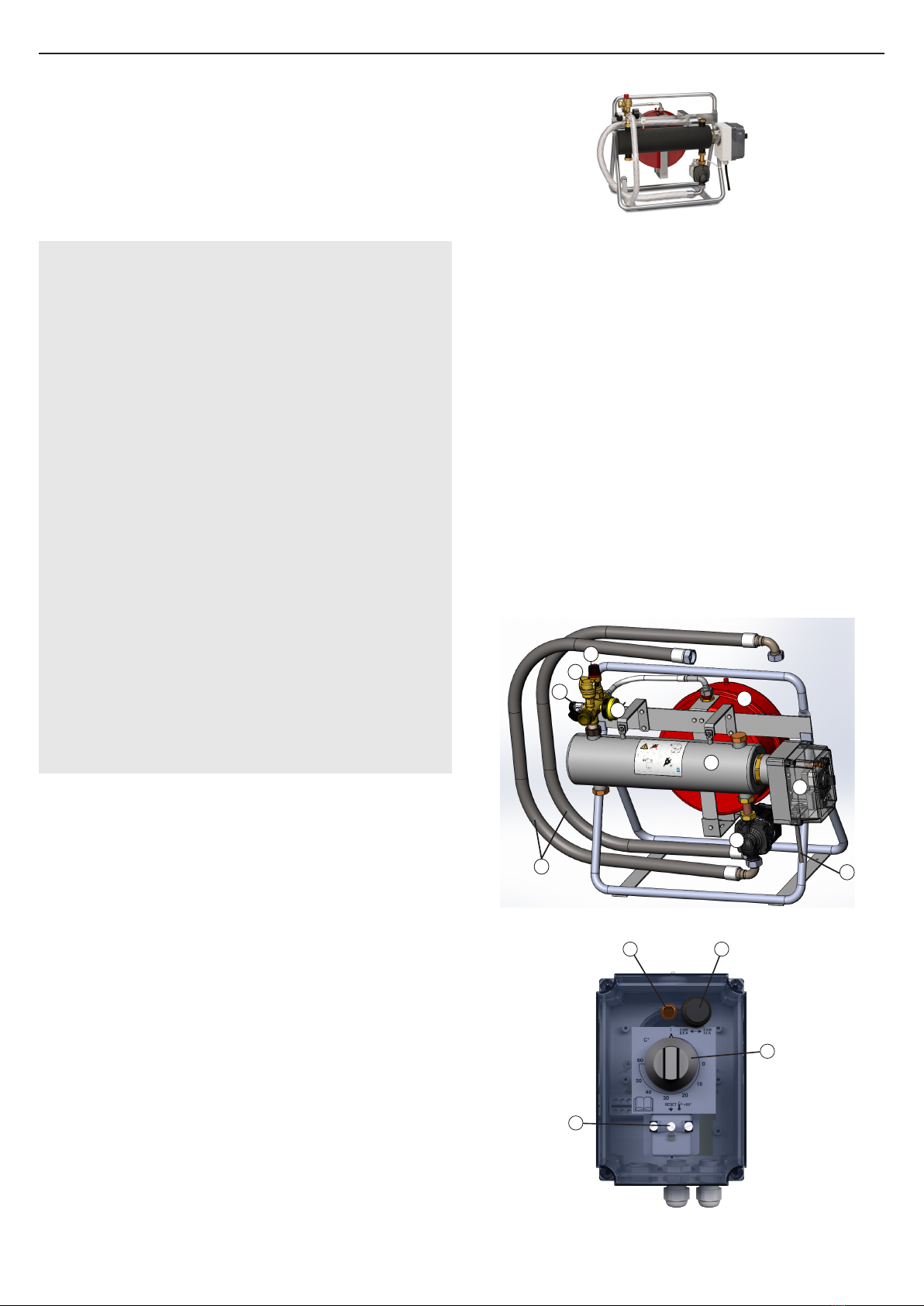

LK 440 EasyHeat-2/3 kW



13 14

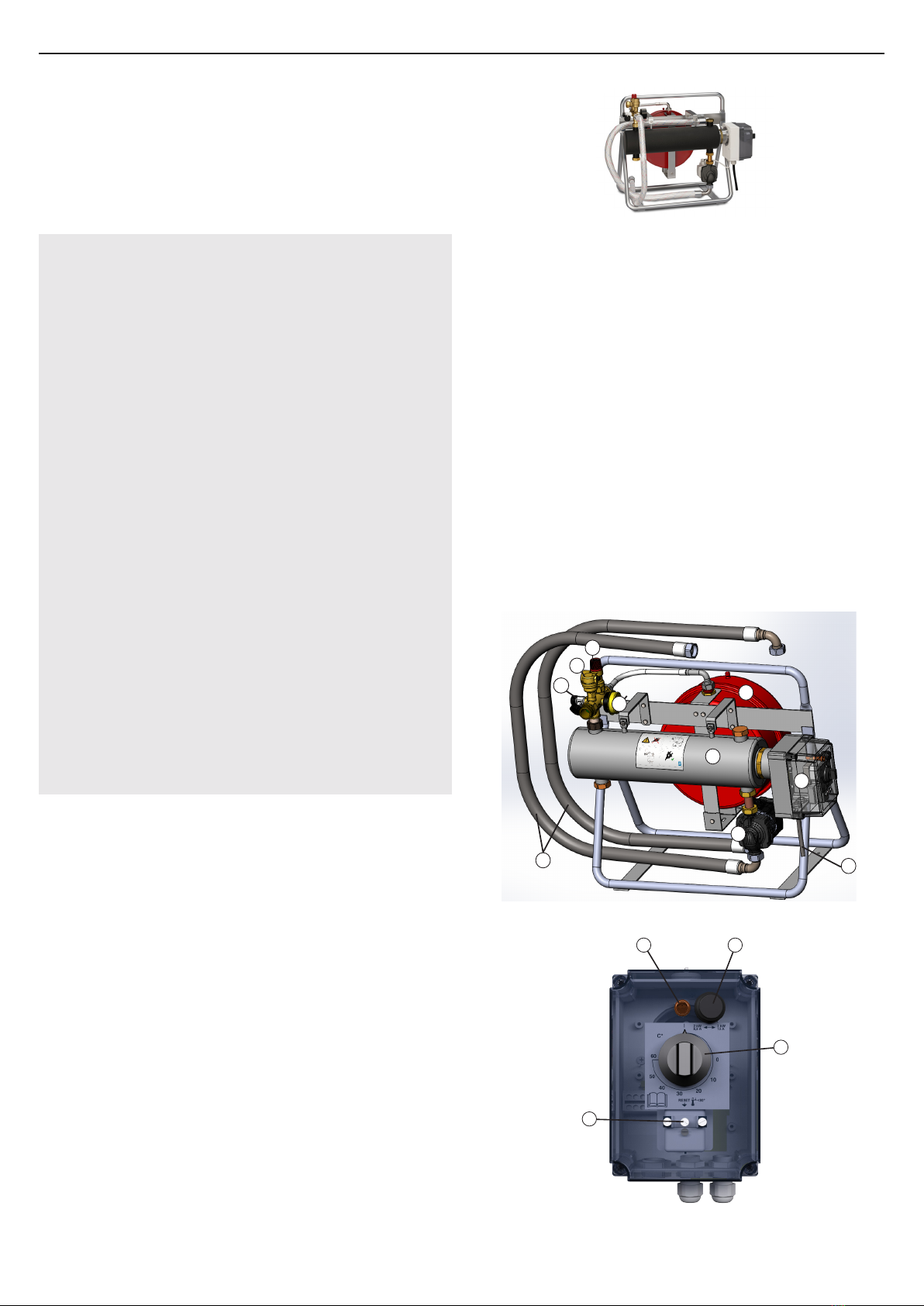

DIE LK BAUHEIZUNG BESTEHT AUS:

1. Elektroheizpatrone

2. Kontrollbox (Thermische Reglierung stufenlos)

3. Ausdehnungsgefäss 12 Liter

4. Sicherheitsventil 1,5 bar

5. Manometer

6. Automatiklüfter

7. Umwälzpumpe , Grundfos UPM3 AUTO

8. Panzeranschlussschlauch 1”, Länge 1 Meter

9. Steckerfertige Verkabelung 1-Phasig, Länge 1 Meter

10. Befüllungsventil

11. Thermostat 0-60°C

12. Überhitzungsschutz mit Reset

13. Kontrolllampe, kontrolliert ob die Anlage in Betrieb ist

14. Positionswechsler 2/3 kW

TECHNISCHE DATEN

Art. Nr. 298588

Leistung 2 alt 3 kW

Voltage 1-Phase 230V, Anschluss mit 1-Pha-

sen Stromstecker

Der Kessel muss mit 10 A Sicher-

ungen (8,5 A) für 2 kW und 16 A (13,5

A) für 3 kW versehen werden.

Elektroheizpatrone 3 kW/3 230 V, Edelstahl SS2353,

Anschluss 2”

Pumpe Grundfos UPM3 Auto 15/70

1 Phase 230 V (an Kontrollbox ang-

epasst)

Schutzklasse IP 44

Betriebsthermostat Max 60 ºC

Sicherheitsthermostat 80 ºC

Ausdehnungsgefäß 12 Liter

Sicherheitsventil 1,5 bar

Max. Glykollösung 30%

Kesselvolumen 2,8 Liter

PS max. Druck

Kesselummanteung

1,5 bar

Dimension (L x B x H) 710 x 430 x 650 mm

Gewicht 30 kg

ALLGEMEINES

Die LK 440 EasyHeat ist eine mobile Bauheizung. Die Bauhei-

zung kann als provisorische Heizung dienen, z.B bei Bau –oder

Renovierungsarbeiten oder zur Aufheizung von Betonplatten bei

Fußbodenheizungen.

Die Bauheizung hat eine Leistung von 3 kW und kann manuell

eingestellt werden, zwischen 2 und 3 kW.

Die Lieferung umfasst Umwälzpumpe, Ausdehnungsgefäß, Arma-

turen mit Sicherheits- und Entlüftungsventil.

Der Anschluss an den Heizkreisverteiler bzw. am Heizsystem er-

folg einfach mit einem flexiblen, Stahl umflechteten Schlauch.

Die LK 440 EasyHeat wird steckfertig geliefert, komplett mit

1-Phase 230 V Stromstecker. Ein Thermostat regelt die Temperatur.

3www.lkarmatur.de

DE | Bedienungsanleitung

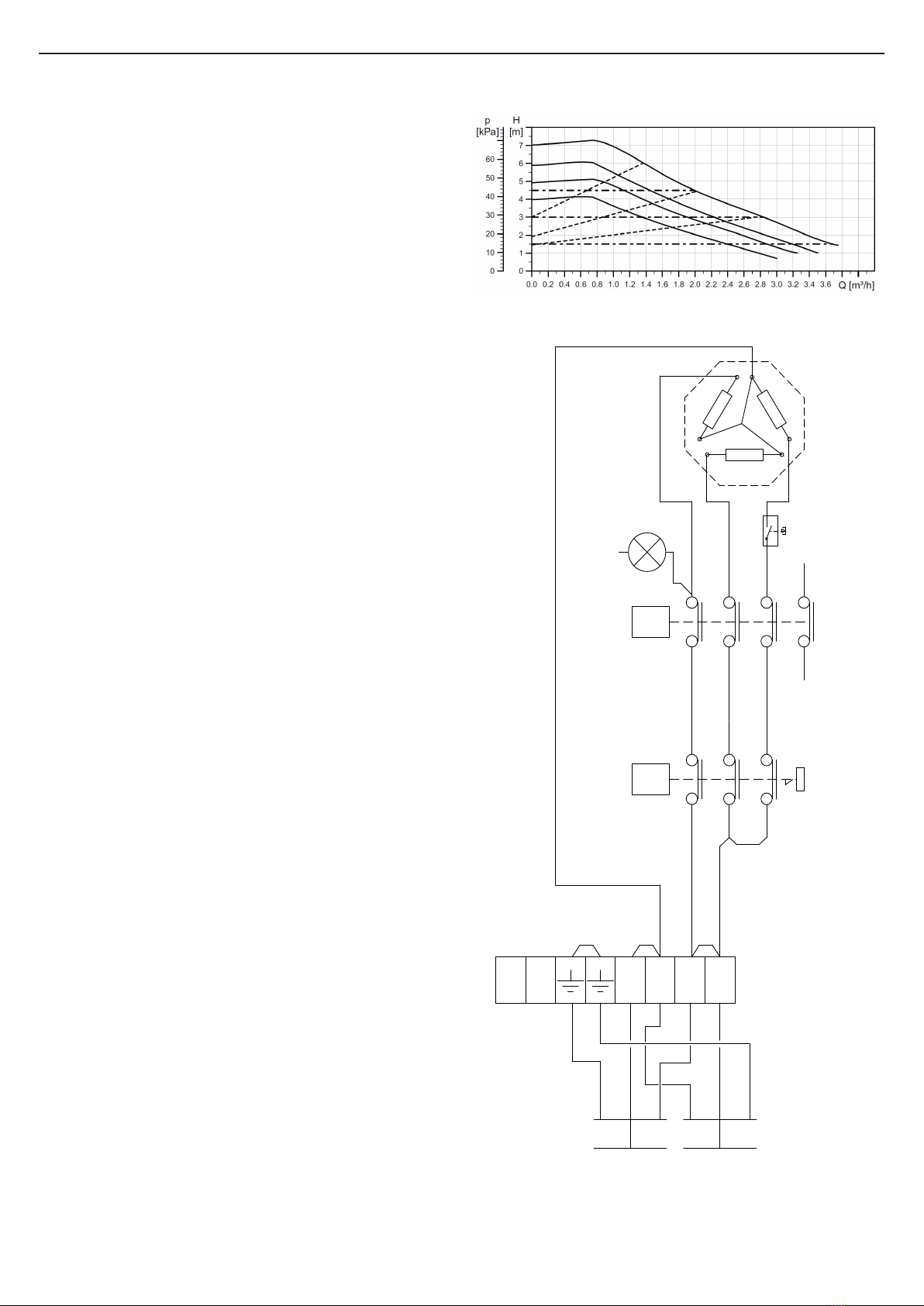

ELEKTRISCHER ANSCHLUSS

PUMPENCHARAKTERISTIK

0-60°C

STB

80°

3 kW

N N L L

3x1,5mm

3x0,75mm

0,2m

Stickprop cirkpump

Kontakt Pumpe

INSTALLATION

LK 440 EasyHeat sollte geschützt vor Regen im Haus oder unter

einem Dach aufgestellt werden.

Die integrierten Sicherheitsvorrichtungen, einschließlich Automa-

tiklüfter, Sicherheitsventil und Schlauchanschluss müssen wie auf

dem Produktbild angezeigt (oben) installiert werden.

Überprüfen Sie ob das Sicherheitsventil gemäß den geltenden

Verordnungen funktioniert. Die Standardlieferung enthält keine

Thermometer. Jedoch sollte ein Thermometer auf dem Rohr nach

dem Kessel angebracht werden.

Die Heizung muss so installiert werden, dass ein ständiger Dur-

chfluss an den Heiz stab fließt. Stellen Sie sicher, dass immer

mindestens eine Heizleitung offen ist.

INBETRIEBNAHME

Bevor Sie die Bauheizung in Betrieb nehmen, stellen Sie sicher,

dass das Heizsystem mit Flüssigkeit gefüllt, entlüftet und ein aus-

reichender Öffnungsdruck gewärleistet ist.

Überprüfen Sie die Funktion der Umwälzpumpe indem Sie die

verschiedenen Geschwindigkeitsstufen testen und hören, ob diese

funktionieren.

BEDIENUNG THERMOSTAT

Die Einstellung der Temperatur bis max. 60 ºC erfolgt am Thermo-

stat der Heizpatrone.

Überprüfen Sie die Vorlauftemperatur indem Sie an einem Ther-

mometer die Temperatur ablesen und diese mit dem eingestellten

Wert vergleichen.

UMWÄLZPUMPE

Lesen Sie die Bedienungsanleitung des ”Grundfos UPM3 Auto

15/70”. Beachten Sie, dass die Pumpe eingestellt werden kann, um

einen kontstanten Druck zu halten. Dies geschieht manuell, siehe

dazu die seperate Bedienungsanleitung.

ÜBERHITZUNGSSCHUTZ

Ein eingebauter Überhitzungsschutz unterbricht die Energiezufuhr

bei Temperaturen ab ca. 70 ºC.

Für einen Reset, drücken Sie die Taste (12). Dies ist erst möglich,

wenn der Kessel auf ca. 60 ºC abgekühlt ist. Falls es mehrmals zu

einer Überhitzung kommt, finden Sie die Ursache des Fehlers und

beheben Sie diesen, bevor Sie die Heizung neu starten.

SICHERUNG, UMWÄLZPUMPE

Die Umwälzpumpe ist mit einer 10 A Sicherung geschützt (13).

Wenn die Sicherungen rausfliegen, finden Sie heraus wo der

Fehler (kein Wasser/ defekte Pumpe) liegt und beheben Sie diesen

bevor Sie neu starten.

SICHERHEITSVENTIL

Das Sicherheitsventil muss bei der Inbetriebnahme getestet werden und

danach 2-3 Mal im Jahr. VORSICHT: Beim Testen kann austretendes

heißes Wasser und Dampf zu Verbrennungen führen.

4www.lkarmatur.de

FR | Manuel d’instruction

LK 440 EasyHeat-2/3 kW

13 14

CARACTÉRISTIQUES TECHNIQUES

N° de réf. 298588

Sortie 2 ou 3 kW

Tension 230 V 1-phasée, branchement par

prise électrique 1-phasée

La chaudière doit être protégée

par un fusible de 10 A (8,5 A) pour

2 kW et de 16A (13,5 A) pour 3

kW.

Cartouche électrique 3 kW/3 tubes 230 V, acier inox

SS2353, raccordement 2"

Pompe Grundfos UPM3 Auto 15/70

1 phase 230 V (adaptée en usine

sur le boitier de commande)

Indice de protection IP 44

Thermostat d'exploitation 60 °C maxi

Thermostat de sécurité 80°C

Vase d'expansion 12 litres

Soupape de sécurité 1,5bar

Solution au glycol maxi 30%

Volume de la chaudière 2,8 litres

Pression de travail maxi

pour la chemise de la

chaudière

1,5bar

Dimensions (L x l x H) 710 x 430 x 650 mm

Poids 30 kg

GENERALITES

La LK 440 EasyHeat est une chaudière portative chauffée à

l'électricité. Elle est essentiellement destinée à servir de chauf-

fage temporaire, par exemple pour sécher une dalle de béton

recouvrant un chauffage par le sol, ou le chauffage de bâtiments

en construction installés avec un chauffage par le sol.

La chaudière a une capacité totale de 3 kW et peut être réglée

manuellement entre 2 ou 3 kW.

La chaudière est fournie prête à fonctionner avec une pompe de

circulation, un vase d'expansion et des dispositifs auxiliaires inclu-

ant une soupape de sécurité et une soupape de purge.

Le branchement à la rampe du chauffage par le sol ou au chauf-

fage lui-même est simple, grâce à des flexibles à armature acier.

La LK 440 EasyHeat est livrée pré-câblée et équipée d'une prise

électrique 230 V 1-phasée. La régulation de la température est

commandée par le thermostat de la chaudière.

LA CHAUDIÈRE ÉLECTRIQUE PORTATIVE LK EST

CONSTITUÉE DES ÉLÉMENTS SUIVANTS:

1. Chaudière électrique

2. Boîtier de commande

3. Vase d'expansion, 12 litres

4. Soupape de sécurité, 1,5 bar

5. Manomètre

6. Soupape de purge automatique

7. Pompe de circulation, Grundfos UPM3 AUTO

8. Flexible à armature acier 1", longueur 1 m

9. Câble avec prise 1-phasée, longueur 1 m

10. Vanne de remplissage

11. Thermostat d'exploitation, 0-60 ºC

12. Disjoncteur, protection contre les surcharges

13. Indication d’amplification de puissance

14. Sélecteur

2/3 kW

5www.lkarmatur.com

FR | Manuel d’instruction

SCHÉMA ÉLECTRIQUE

GRAPHIQUE DE LA POMPE

0-60°C

STB

80°

3 kW

N N L L

3x1,5mm

3x0,75mm

0,2m

Stickprop cirkpump

Contact Pompe

INSTALLATION

LK 440 EasyHeat doit être installée à l'intérieur/sous un toit et

parfaitement protégée de la pluie.

Les équipements de sécurité incluant une soupape de purge, une

soupape de sécurité et des flexibles, doivent être installés con-

formément au schéma ci-dessus. Les normes de construction et

les normes relatives aux installations d'eau chaude applicables

doivent être respectées.

Le fonctionnement de la sortie de la soupape d'évacuation doit être

assuré de manière correcte, voir les normes en vigueur relatives

aux installations d'eau chaude. Le kit standard ne comporte pas de

thermomètre. Toutefois, il est possible d'installer un thermomètre

sur le tuyau, après la chaudière.

Le système de chauffage doit être aménagé de manière à ce qu'un

flux traverse toujours la cartouche. Contrôlez qu'une ou plusieurs

boucles de chauffage sont toujours ouvertes.

MISE EN MARCHE

Avant la mise en marche, vérifiez que le circuit de chauffage est

rempli d'eau, purgé, et que la pression d'exploitation du circuit est

suffisante.

Vérifiez que la pompe de circulation fonctionne en écoutant et en

testant les différents réglages de vitesse.

FONCTIONNEMENT DU THERMOSTAT

Réglage de la température via le thermostat d'exploitation de la

chaudière (température de sortie constante). Le thermostat peut

être réglé à 60ºC maximum.

Contrôlez la température en sortie à l'aide d'un thermomètre et

comparez avec la température réglée.

CIRCULATION

Pour le paramétrage de la pompe de circulation, reportez-vous aux

instructions séparées «Grundfos UPM3 Auto 15/70». Notez qu'il

est plus intéressant de faire fonctionner la pompe avec une pres-

sion constante et que ceci doit être paramétré manuellement en

suivant les instructions séparées.

PROTECTION CONTRE LA SURCHAUFFE

LK 440 EasyHeat est équipée d'une protection intégrée contre la

surchauffe, qui coupe l'alimentation à environ 70ºC.

Pour réinitialiser la fonction de protection contre la surchauffe, ap-

puyez sur le bouton (12). La réinitialisation est possible lorsque la

température de la chaudière est descendue à environ 60 ºC. En cas

de surchauffes répétées, déterminez la cause du défaut et réparez-

le avant de redémarrer.

DISJONCTEUR, POMPE DE CIRCULATION

La pompe de circulation est protégée par un disjoncteur de 10 A (13).

En cas de déclenchement du fusible, déterminez la cause du défaut

et réparez-le avant de redémarrer.

SOUPAPE DE SÉCURITÉ

La soupape de sécurité doit être testée lors de la mise en route et

ensuite 2 à 3 fois par an. ATTENTION: Soyez prudent lors des tests

car l'eau/la vapeur s'échappant peut causer des brûlures.

6www.lkarmatur.com

IT | Manuale di istruzioni

LK 440 EasyHeat-2/3 kW

13 14

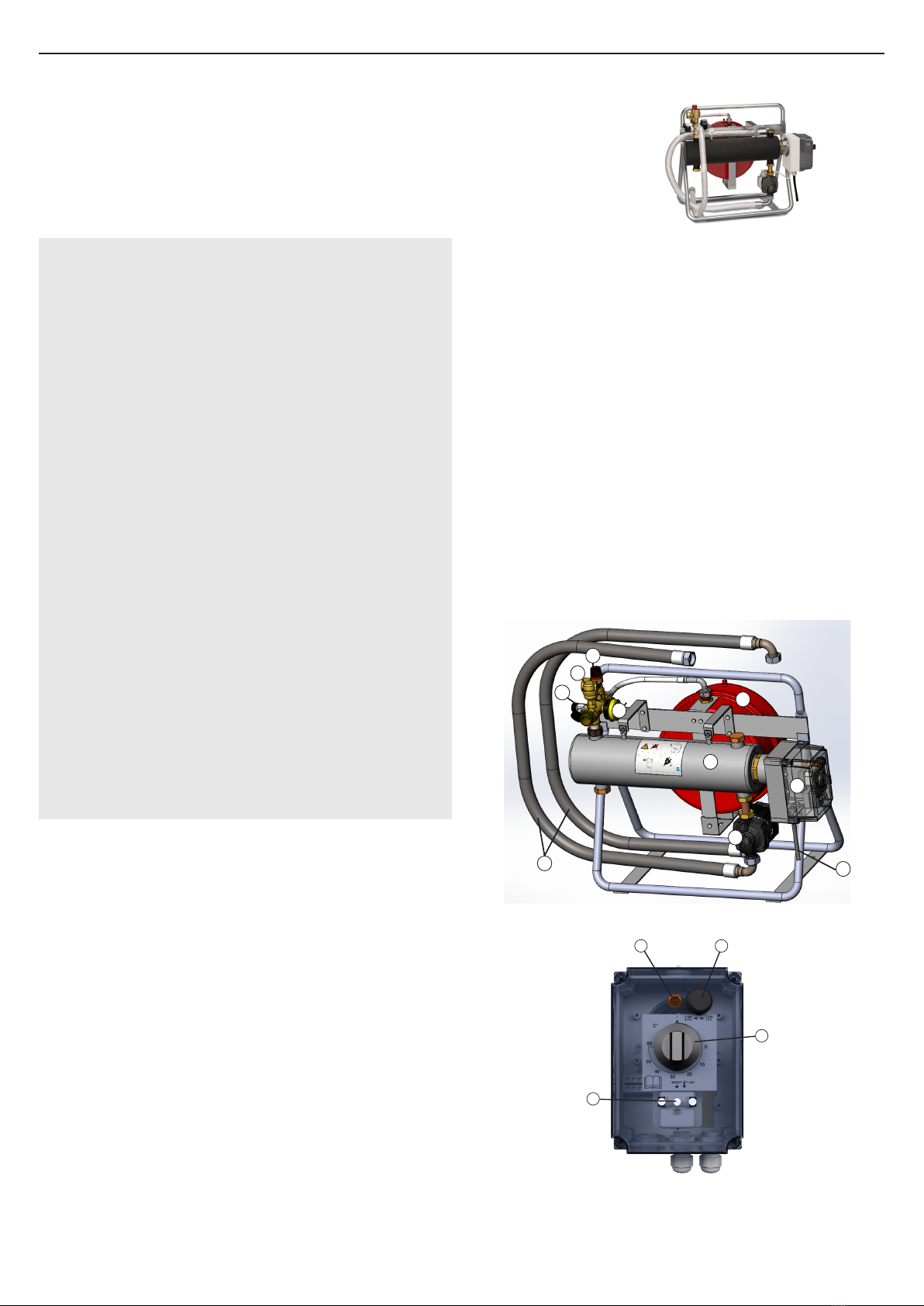

LA CALDAIA ELETTRICA PORTATILE LK COMPRENDE:

1. Caldaia a riscaldamento elettrico

2. Unità di comando

3. Serbatoio di espansione, 12 litri

4. Valvola di sicurezza, 1,5 bar

5. Manometro

6. Valvola di deaerazione automatica

7. Pompa di circolazione, Grundfos UPM3 AUTO

8. Manicotto di collegamento rinforzato in acciaio da 1", lungo 1

9. Cavo con giunto 1-fase, lungo 1 m

10. Valvola di riempimento

11. Termostato di funzionamento, 0 ºC - 60 ºC

12. Interruttore automatico, protezione anti surriscaldamento

13. Spia guadagno di potenza

14. Selettore 2/3 kW

DATI TECNICI

Art. N. 298588

Potenza massima 2 o 3 kW

Voltaggio Collegamento 1-fase da 230V attra-

verso spina elettrica 1-fase

La caldaia deve essere protetta

mediante un fusibile da 10 A (8,5)

per 2 kW e da 16 A (13,5 A) per 3 kW.

Cartuccia elettrica 3 kW/a 3 tubi 230 V, acciaio inox

SS2353, raccordo da 2"

Pompa Grundfos UPM3 Auto 15/70

monofase da 230 V (installata in

fabbrica nell’unità di comando)

Classe di protezione IP 44

Termostato di funziona-

mento

Max. 60 ºC

Termostato di sicurezza 80 ºC

Serbatoio di espansione 12 litri

Valvola di sicurezza 1,5 bar

Soluzione massima di

glicole

30%

Volume della caldaia 2,8 litri

(PS) pressione massima

per il rivestimento della

caldaia

1,5 bar

Dimensioni (L x P x A) 710 x 430 x 650 mm

Peso 30 kg

INTRODUZIONE

LK 440 EasyHeat è una caldaia portatile completa a riscaldamento

elettrico. Viene utilizzata principalmente come dispositivo di riscal-

damento temporaneo, ad es. per asciugare le solette di cemento in

caso di riscaldamento a pavimento e per riscaldare gli edifici in via

di costruzione dotati di impianto di riscaldamento a pavimento.

La caldaia ha una potenza massima totale di 3 kW e può essere

impostata manualmente tra 2 o 3 kW.

La caldaia viene fornita completa di circolatore, serbatoio di es-

pansione e accessori, tra cui una valvola di sicurezza e una valvola

di deaerazione.

Il collegamento all’impianto/collettore del riscaldamento a pa-

vimento è semplice e si utilizzano dei tubi flessibili rinforzati in

acciaio.

LK 440 EasyHeat viene cablata in fabbrica ed è dotata di una spina

elettrica 1-fase da 230 V. La temperatura viene controllata dal

termostato di funzionamento della caldaia.

7www.lkarmatur.com

IT | Manuale di istruzioni

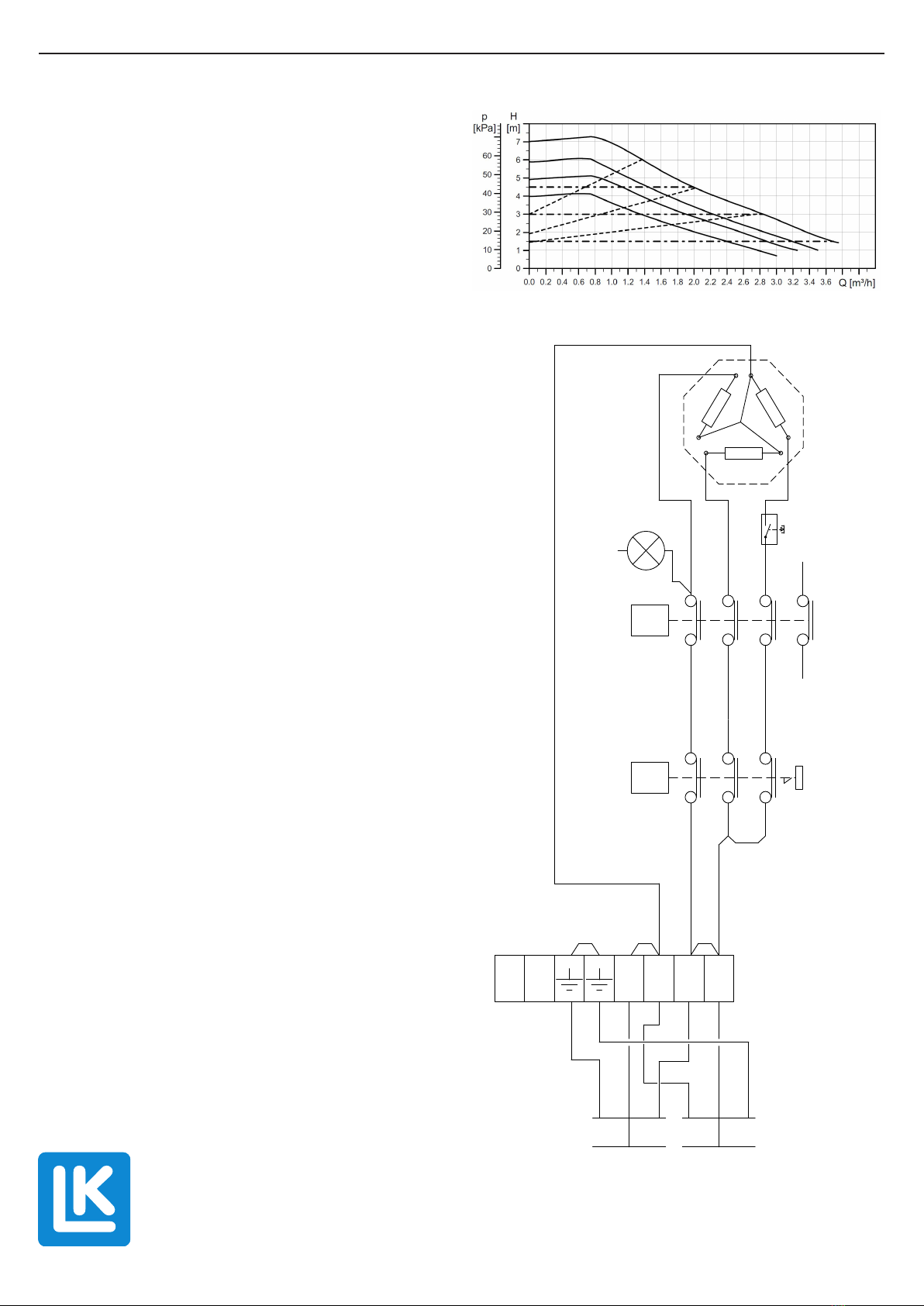

SCHEMA ELETTRICO

DIAGRAMMA DELLA POMPA

0-60°C

STB

80°

3 kW

N N L L

3x1,5mm

3x0,75mm

0,2m

Stickprop cirkpump

Contatto Pompa

MONTAGGIO

LK 440 EasyHeat deve essere installata in interni/al coperto e deve

essere protetta dalle intemperie.

Il pacchetto di sicurezza integrato, che comprende la valvola di

deaerazione automatica, la valvola di sicurezza e i manicotti di

collegamento, deve essere installato come indicato nello schema

specifico del dispositivo (vedere sopra). Devono essere rispettati i

relativi standard edili e concernenti gli impianti dell’acqua calda.

Deve essere garantito il funzionamento corretto dell’uscita della

valvola di sicurezza; fare riferimento agli standard attuali per gli

impianti dell’acqua calda. Il kit standard non comprende nessun

termometro. Tuttavia, deve essere installato un termometro sul tubo

a valle della caldaia.

L’impianto di riscaldamento deve essere predisposto in maniera tale

da mantenere sempre un flusso attraverso la resistenza elettrica.

Verificare che almeno uno dei circuiti di riscaldamento sia sempre

aperto.

ACCENSIONE

Prima di procedere all’accensione, verificare che l’impianto di

riscaldamento sia pieno d’acqua, deaerato e che la pressione di

esercizio dell’impianto sia sufficiente.

Verificare che la pompa di circolazione sia in funzione mediante il

controllo uditivo e il collaudo delle varie impostazioni di velocità

della pompa.

FUNZIONAMENTO DEL TERMOSTATO

La temperatura viene regolata attraverso il termostato di funzionamen-

to della caldaia (temperatura di emissione costante). Il termostato può

essere impostato al massimo a 60 ºC.

Monitorare la temperatura di emissione attraverso un termometro

e confrontarla con la temperatura impostata.

CIRCOLAZIONE

Per impostare la pompa di circolazione, vedere le istruzioni a parte

“Grundfos UPM3 Auto 15/70”. Notare che la pompa è convenien-

temente regolata per funzionare a una pressione costante e che

quest’ultima deve essere impostata manualmente secondo le

istruzioni a parte.

PROTEZIONE ANTI SURRISCALDAMENTO

LK 440 EasyHeat è dotata di una protezione anti surriscaldamento

integrata, che interrompe l’alimentazione elettrica a circa 80 ºC.

Per ripristinare il funzionamento della protezione anti surriscalda-

mento, premere il pulsante (12). Si può procedere al ripristino quando

la caldaia si è raffreddata a circa 60 ºC. In caso di surriscaldamenti

ripetuti, stabilire la causa del malfunzionamento e risolverla prima di

riavviare il dispositivo.

VALVOLA DI SICUREZZA

La valvola di sicurezza deve essere collaudata all’avvio e quindi a

una frequenza prestabilita, 2-3 volte l’anno. ATTENZIONE: Prestare

attenzione durante il collaudo poiché l’acqua/il vapore in uscita può

causare ustioni.

8www.lkarmatur.com

SE | Instruktionsmanual

LK 440 EasyHeat-2/3 kW

13 14

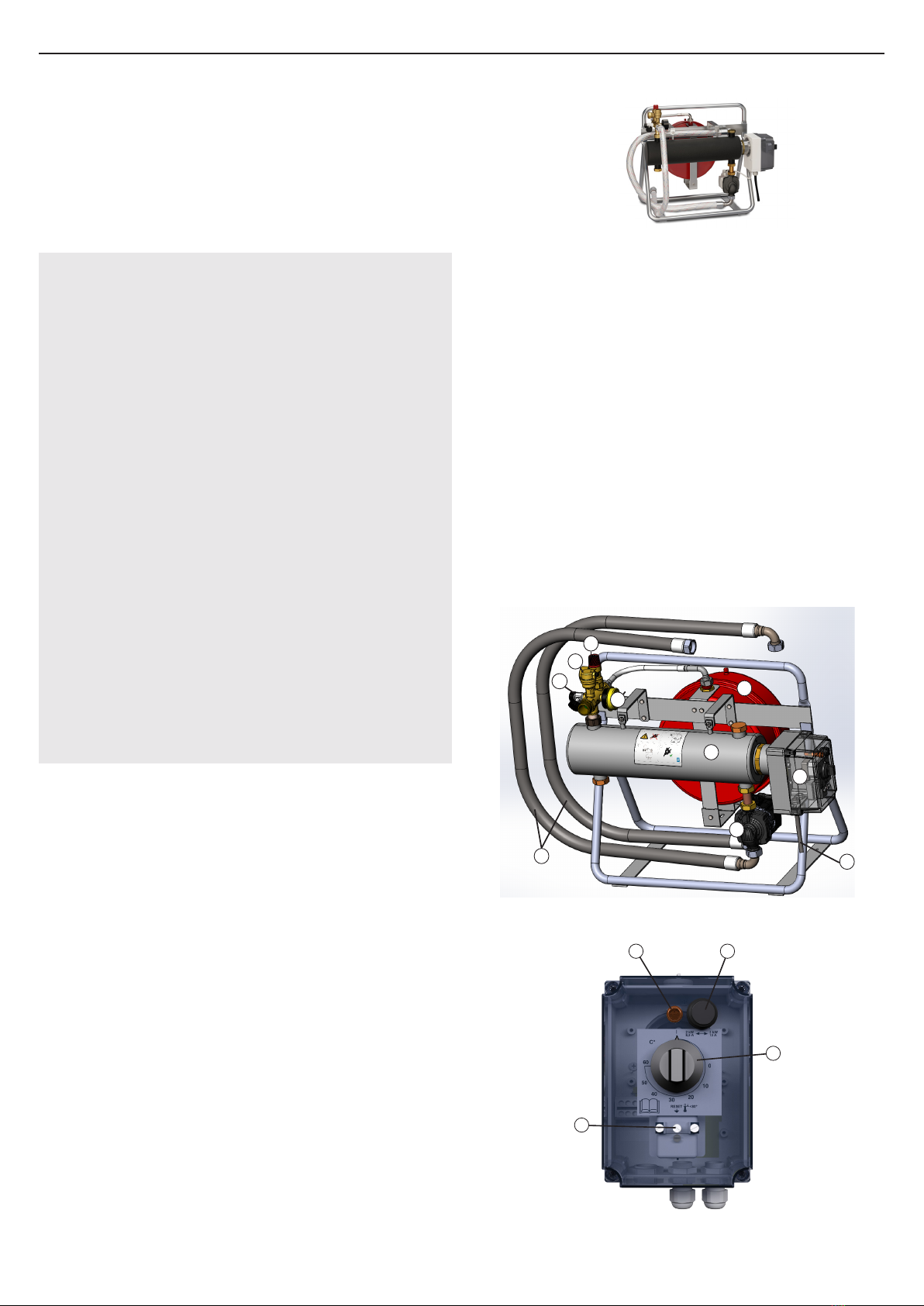

LK BYGGPANNA BESTÅR AV FÖLJANDE DELAR:

1. Elpanna

2. Automatikskåp

3. Expansionskärl, 12 liter

4. Säkerhetsventil, 1,5 bar

5. Manometer

6. Automatisk avluftare

7. Cirkulationspump, Grundfos UPM3 Auto

8. Stålförnätad anslutningsslang G25 inv, L 1 m

9. Kabel med 1-fas kopplingshandske, L 1 m

10. Påfyllningsventil

11. Driftstermostat 0-60 ºC

12. Återställning överhettningsskydd

13. Effektstegsindikering

14. Väljare 2/3 kW

TEKNISK DATA

Artikelnummer 298588

Effekt 2 eller 3 kW

Spänning 1 fas 230V, anslutning via 1-fas

kopplingshandske

Pannan ska avsäkras med

10 A (8,5 A) för 2 kW och 16 A

(13,5 A) för 3 kW

Elpatron 3 kW/3-rör 230 V, rostfritt

SS2353, anslutning R50

Pump Grundfos UPM3 Auto 15/70 1

fas 230 V (inkopplad från fabrik i

automatikskåpet)

Kapslingsklass IP 44

Driftstermostat Max 60 ºC

Säkerhetstermostat 80 ºC

Expansionskärl 12 liter

Säkerhetsventil 1,5 bar

Max glykolinblandning 30%

Pannvolym 2,8 liter

PS max tryck pannkropp 1,5 bar

Mått (L x B x H) 710 x 430 x 650 mm

Vikt 30 kg

ALLMÄNT

LK 440 EasyHeat är en komplett transportabel elpanna. Elpannan

är främst tänkt som en temporär värmare för t.ex. uttorkning av

betongplattor med golvvärme och för att värma byggnader under

dess uppförande, via golvvärmesystemet.

Byggpannan är på totalt 3 kW och kan ställas in manuellt mellan 2

eller 3 kW

Pannan levereras komplett med cirkulationspump, expansionskärl

och armatursats med säkerhetsventil och avluftare.

Anslutning till golvvärmefördelare/värmesystemet sker enkelt via

de stålförnätade ﬂexibla slangarna.

LK 440 EasyHeat är elektriskt internt kopplad med påmonterad kabel

och 1-fas 230 V kopplingshandske.

Temperaturregleringen sköts via pannans driftstermostat.

9www.lkarmatur.se

SE | Instruktionsmanual

ELKOPPLINGSSCHEMA

PUMPKURVA

0-60°C

STB

80°

3 kW

N N L L

3x1,5mm

3x0,75mm

0,2m

Stickprop cirkpump

Kontakt Pump

INSTALLATION

LK 440 EasyHeat placeras inomhus/under tak, skyddad från neder-

börd.

Bipackat säkerhetspaket med automatisk avluftare och säkerhets-

ventil samt anslutningsslangar, monteras enligt produktbilden

ovan. Gällande bygg och varmvattennorm ska följas. Säkerhets-

ventilens utloppsledning måste anordnas på ett betryggande sätt,

se aktuell varmvattennorm. Termometer ingår ej i leveransen men

ska monteras på framledningen efter pannan.

Värmesystemet måste vara anordnat så att det alltid ﬁnns ett ﬂöde

genom kassetten. Tillse därför att någon eller några värmekretsar

alltid är öppna.

UPPSTART

Före uppstart, kontrollera att värmesystemet är vattenfyllt och

avluftat samt att systemet har erfoderligt drifttryck.

Se till att cirkulationspumpen fungerar genom att lyssna och prova

de olika hastigheterna.

DRIFTSTERMOSTAT

Temperaturregleringen sköts via pannans driftstermostat (kon-

stant framledningstemp.). Termostaten är inställbar upp till max

60 ºC.

Kontrollera den utgående temperaturen, via påmonterad termo-

meter, mot inställd temperatur.

ÖVERHETTNINGSSKYDD

LK 440 EasyHeat har ett inbyggt överhettningsskydd som löser ut

vid ca 80 ºC. Överhettningsskyddet återställs genom att trycka in

knappen (12), tryck in knappen hårt vid återställning. Återställning

kan först ske efter att pannan har svalnat av till ca 60 ºC.

Upprepas felet ska felorsaken konstateras och åtgärdas innan

återstart.

CIRKULATION

För inställning av cirkulationspump, se separat instruktion

”Grundfos UPM3 Auto 15/70”.

Notera att pumpen med fördel ställs in till att jobba med kon-

stant tryck och att detta måste ställas in manuellt enligt separat

instruktion.

SÄKERHETSVENTIL

Säkerhetsventilens funktion ska provas vid uppstart och däref-

ter vid längre drift med ett intervall om 2 till 3 ggr per år. Iakttag

försiktighet så att utströmmande vatten / ånga inte kan orsaka

personskada.

LK ARMATUR AB

www.lkarmatur.se

www.lkarmatur.com

LK ARMATUR DEUTSCHLAND GMBH

www.lkarmatur.de

Art.nr.: 298588 • 21.11.

10 www.lkarmatur.se

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere LK Kessel Handbücher

LK 241 84 64 Bedienungsanleitung

Beliebte Kessel Handbücher anderer Marken

Vaillant

Vaillant uniSTOR VIH SW GB 500 BES Bedienungsanleitung

Radijator

Radijator BIO max 23.1 Bedienungsanleitung

Brunner

Brunner BSV 20 Bedienungsanleitung

Buderus

Buderus Logamax GB062-24 KDE H V2 Bedienungsanleitung

Potterton

Potterton 50e Datenblatt

UTICA BOILERS

UTICA BOILERS TriFire Bedienungsanleitung

Joannes

Joannes LADY Series Handbuch

ECR International

ECR International UB90-125 Gebrauchsanweisung

Froling

Froling FHG Turbo 3000 Bedienungsanleitung

Froling

Froling P4 Pellet 8 - 105 Bedienungsanleitung

U.S. Boiler Company

U.S. Boiler Company K2 Bedienungsanleitung

Henrad

Henrad C95 FF Bedienungsanleitung

NeOvo

NeOvo EcoNox EF 36 Bedienungsanleitung

Potterton

Potterton PROMAX SL 12 Bedienungsanleitung

Eco Hometec

Eco Hometec EC 25 COMPACT Bedienungsanleitung

Viessmann

Viessmann VITODENS 200 Leitfaden

Baxi

Baxi Prime 1.24 Bedienungsanleitung

REXNOVA

REXNOVA ISA 20 BITHERMAL Bedienungsanleitung
