LK 212 Bedienungsanleitung

ENG | Instruction Manual

1www.lkarmatur.com

LK 212 Solar Station

FOREWORD

LK 212 SolarStation is a compact dual-pipe solar pump unit with

or without an inbuilt solar heating controller, which transfers heat

from the solar collector to the accumulator tank. The pump unit

contains all the necessary components for safe operation and

control of the solar heating system.

SCOPE OF DELIVERY

• Valve combination for filling and draining with 2 - 12 l/min

flowmeter and built-in controlling/shutoff valve. Connections:

1” male thread and ¾” female thread. Pipe connections: ¾”

male thread.

• Safety valve 6 bar with manometer 0 - 10 bar,

G ¾” male thread for expansion tank, ¾” female thread for

drain connection.

• Ball valves with 1” male thread and ¾” female thread with

built-in thermometer (0-120°C) and non-return valve. Red

knob for supply and blue knob for return. Inbuilt solar heating

controller, applies to the versions where this is included.

LK 152 SMARTSOLAR SLL

• 1 sensor cable (PT 1000) for high temperatures, 250°C

• 2 sensor cables (PT 1000), 180°C

LK 152 SMARTSOLAR CS PLUS

• 2 sensor cables (PT 1000) for high temperatures, 250°C

• 2 sensor cables (PT 1000), 180°C

INSTALLATION

Select an appropriate location in the boiler room for the pump unit

and expansion tank. Remove the front.

Note! National rules and safety regulations must be complied

when installing the product.

The pump unit is mounted at a child-safe height so that the solar

heating controller's digital display can be easily used and read.

Ensure that there is room for the expansion tank.

Connect the safety group (6). The expansion tank is connected to

¾" male thread on the safety group (under manometer). Steam

can escape from the safety valve so a heat-resistant overflow pipe

must be connected to the safety valve (7) and guided to a heat-

resistant vessel.

As standard, the solar heating controller has 3 or 4 sensors,

depending on which type of control is used (collector sensor, tank

sensor and additional sensor).

The sensors are mounted according to the installation and

operating instructions for the solar heating controller.

If the sensor cables have to be extended, the cable diameter must

be at least 5 mm.

Note! The sensor cables must not come into direct contact with

pipes, valves or high voltage cables. Use cable ties for instance to

keep them apart.

All pipes connected to the pump unit must be insulated.

Monopropylene glycol is recommended as a heat transfer fluid to

minimise the risk of corrosion to components and thread seals.

PAGE LANGUAGE

1. English

3. Deutsch

5. Français

7. Italiano

9. Suomi

11. Svenska

TECHNICAL DATA

Voltage 230 VAC ± 10%, 50 Hz

Sensor PT 1000

Operating temperature Supply: Max. 140°C

Return: Max. 110°C

Max. operating pressure 1.0 MPa (10 bar)

Operating pressure 0.6 MPa (6 bar)

Safety valve 0.6 MPa (6 bar)

Media Water - Glycol mixture, max.

50%

Media area 2 - 12 l/min

Pump Grundfos UPM3 Solar 25-75 180

Wilo Para ST 25-180/8 IPWM2

Protection type IP 20

Connections 1” male thread and ¾” female

thread

Insulation EPP

ENG | Instruction Manual

2www.lkarmatur.com

COMMISSIONING

The expansion tank’s prepressure is normally 1.5 bar. The

prepressure must be 0.3 bar higher than the static pressure. It

must be checked before the system is filled. Static pressure = the

height from the expansion tank to the top of the solar collector in

metres. P prepressure (bar) = 0.3 bar + Δh(m)/10. The operating

pressure must be 0.5 bar higher than the expansion tank’s

prepressure. The safety valve’s opening pressure is 6 bar.

Note! Do not fill the system in strong sunlight!

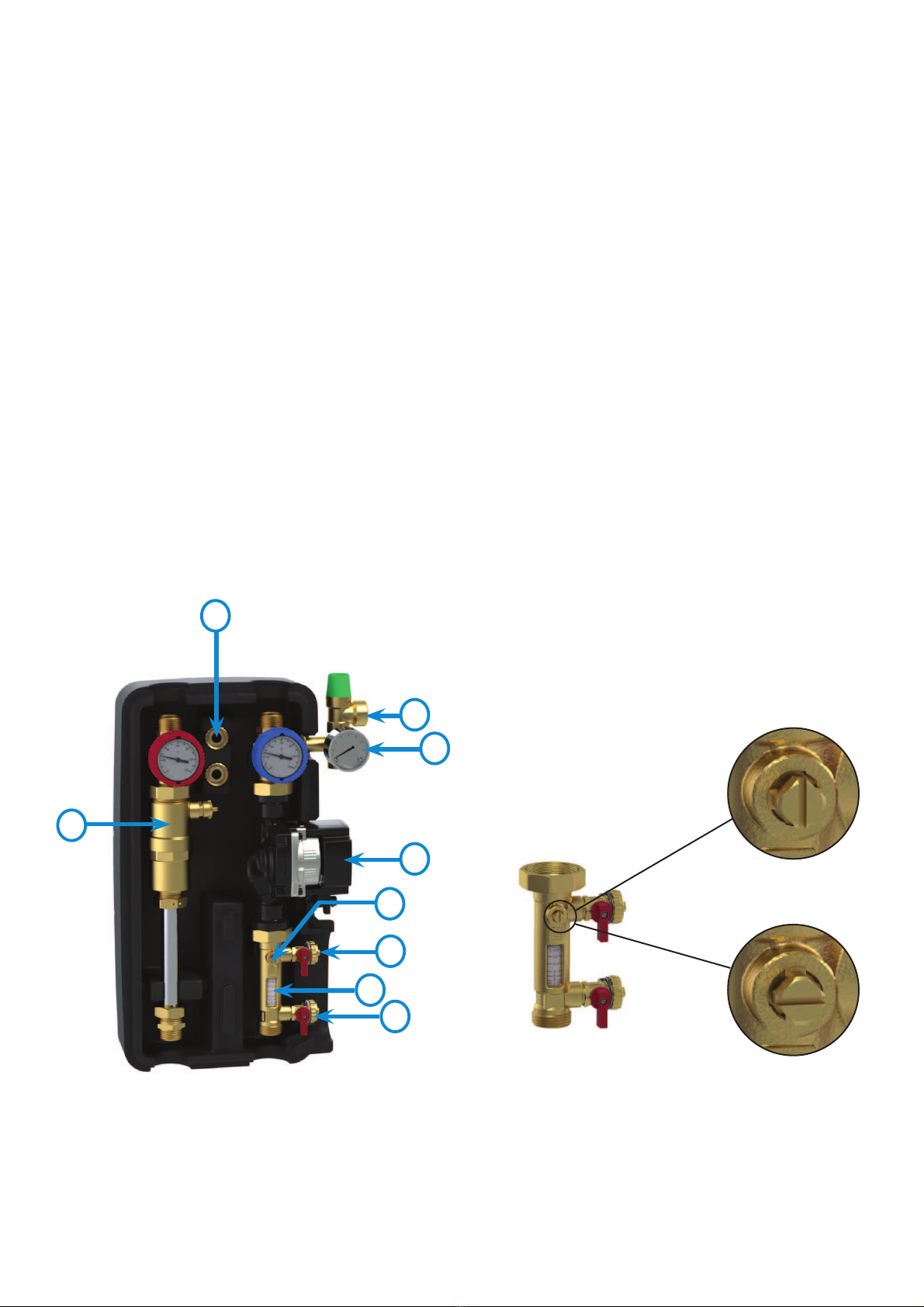

1. Unscrew the protective cap to the filling valve (4). Connect a

filling hose with a filling pump, use the hose nipple (9). The fil-

ling pump must be able to flush dirt and air from the system.

A flow of at least 0.5 m/s is required in all parts of the system

to ensure all air is removed with the heat transfer fluid. Close

the controlling valve (3). Open the filling valve using the knob.

2. Unscrew the protective cap to the return valve (1). Connect one

of the draining hoses to the valve. Open the return valve using

the knob.

3. Immerse the filling hose and the return hose into a suitable

container with the heat transfer fluid.

4. Start the filling pump. Pump at least 1 to 2 litres of heat

transfer fluid into the system. Start the circulation pump (5)

manually according to the solar heating controller manual.

NOTE! The circulation pump must not run dry. Flush the entire

system for at least 15 minutes until there is no air in the fluid

and the entire system is filled.

5. Close the return valve (1) when there is no air in the fluid. Con-

tinue filling until the required operating pressure is reached.

Then close the filling valve (4) and the filling pump. Open the

controlling valve (3).

6. Check the flowmeter (2) that the fluid circulates. The flow

must be at least 2 l/min. Flow is adjusted with the controlling

valve (3).

7. If errors occur during dimensioning or when filling the system,

the system’s safety valve (7) will open at 6 bar and release

liquid.

To avoid spillages as outlined above, a heat-resistant overflow

pipe is connected to the safety valve and is guided to a heat-

resistant collection container. Adding water to the collection

container is recommended to ensure that any steam that is

released can be condensed.

8. When the system works as intended, remove the hoses and

screw the protective caps back on the valves. Place hose

nipples (9) in the insulation for future use. Set SmartSolar

to automatic mode according to the control manual. Fit the

insulation.

9. If the system has to be emptied, both thermometers should be

turned 45° to disconnect the non-return valves.

Note! If the pump has to be bled of air, the solar heating controller

must be protected so that fluid does not flow into the controller.

OPEN

CLOSED

DE | Bedienungsanleitung

3 www.lkarmatur.de

LK 212 Solar Station

VORWORT

LK 212 ist ein Zweistrang-Antriebspaket mit oder ohne integrier-

ten Temperaturdifferenzregler, das die Übertragung von Wärme

von den Sonnenkollektoren zum Warmwasserspeicher regelt. Das

Antriebspaket beinhaltet alle notwendigen Komponenten für einen

sicheren Betrieb des Solarheizsystems.

LIEFERUMFANG

• Ventilkombination zum Befüllen und Ablassen mit Durchfluss-

messer 2–12 l/min und integriertem Regler-/Absperrventil.

Anschluss 1” Außengewinde oder ¾” Innengewinde. Schlau-

chanschluss 3/4” Außengewinde.

• Sicherheitsventil 6 bar mit Manometer 0 bis 10 bar,

G ¾” Außengewinde für das Ausdehnungsgefäß, ¾” Innenge-

winde für den Ablassanschluss.

• Kugelhahn mit 1” Außengewinde und 3/4” Innengewinde mit

integriertem Thermometer (0–120°C) und Rückschlagventil.

Roter Drehknopf für den Vorlauf und blauer Drehknopf für

den Rücklauf. Integrierter Temperaturdifferenzregler (bei den

Ausführungen, bei denen dieser vorhanden ist).

LK 152 SMARTSOLAR SLL

• 1 Fühlerkabel (PT 1000) für hohe Temperaturen, 250°C

• 2 Fühlerkabel (PT 1000), 180°C

LK 152 SMARTSOLAR CS PLUS

• 2 Fühlerkabel (PT 1000) für hohe Temperaturen, 250°C

• 2 Fühlerkabel (PT 1000), 180°C

MONTAGE

Einen geeigneten Platz im Heizungsraum für das Antriebspaket

und Ausdehnungsgefäß wählen. Die Vorderseite entfernen.

Bitte beachten! Bei Montagearbeiten sind die nationalen Vor-

schriften und Sicherheitsvorschriften zu beachten.

Das Antriebspaket auf einer Höhe montieren, die für Kinder un-

zugänglich ist und die Bedienung und das Ablesen des digitalen

Displays des Temperaturdifferenzreglers mühelos ermöglicht.

Dabei darauf achten, dass genügend Platz für das Ausdehnungs-

gefäß vorhanden ist.

Sicherheitsgruppe (6) anschließen. Das Ausdehnungsgefäß am

¾“ Außengewinde der Sicherheitsgruppe anschließen (unter dem

Manometer). Aus dem Sicherheitsventil kann Dampf austreten,

deshalb ist ein hitzebeständiges Überlaufrohr an das Sicherheits-

ventil (7) anzuschließen und zu einem hitzebeständigen Gefäß zu

führen.

Im Lieferumfang des Temperaturdifferenzreglers sind standard-

mäßig drei oder vier Fühler enthalten, je nach Art der Steuerung,

die zum Einsatz kommt (Kollektorfühler, Tankfühler sowie weitere

Fühler).

Die Montage der Fühler erfolgt laut der Montage- und Bedie-

nungsanleitung für den Temperaturdifferenzregler.

Bei einer eventuellen Verlängerung der Fühlerkabel muss der

Kabeldurchmesser mindestens 5mm betragen.

Achtung! Die Fühlerkabel dürfen nicht direkt mit Rohren, Ventilen

und Starkstromkabeln in Kontakt kommen. Zur Bündelung der

jeweiligen Kabel Kabelbinder verwenden.

Alle Rohre, die an das Antriebspaket angeschlossen werden, müs-

sen isoliert werden.

Um das Korrosionsrisiko der Komponenten und Gewindedichtung

zu minimieren, empfiehlt sich der Einsatz von Monopropylenglykol

als Wärmeträger.

TECHNISCHE DATEN

Spannung 230 VAC ± 10%, 50Hz50 Hz

Fühler PT 1000

Betriebstemperatur Max. Vorlauf 140 °C

Rücklauf 110 °C

Max. Druck 1,0 MPa (10 bar)

Betriebsdruck 0,6 MPa (6 bar)

Sicherheitsventil 0,6 MPa (6 bar)

Durchfluss Wasser – Glykol max. 50%

Durchflussbereich 2–12l/min

Pumpe Grundfos UPM3 Solar 25-75 180

Wilo Para ST 25-180/8 IPWM2

Schutzart IP 20

Anschluss 1" außen und ¾" innen

Isolierung EPP

DE | Bedienungsanleitung

4 www.lkarmatur.de

INBETRIEBNAHME

Der Vordruck des Ausdehnungsgefäßes beträgt normalerweise

1,5 bar. Der Vordruck muss 0,3 bar höher sein als der statische

Druck. Dies ist vor dem Befüllen des Systems zu kontrollieren.

Der statische Druck = die Höhe in Meter vom Ausdehnungsgefäß

bis zum obersten Teil des Sonnenkollektors. P Vordruck (bar) = 0,3

bar + h(m)/10. Der Betriebsdruck muss 0,5 bar höher sein als

der Vordruck des Ausdehnungsgefäßes. Der Öffnungsdruck des

Sicherheitsventils beträgt 6bar.

Achtung! Das System darf nicht bei starkem Sonnenschein befüllt

werden!

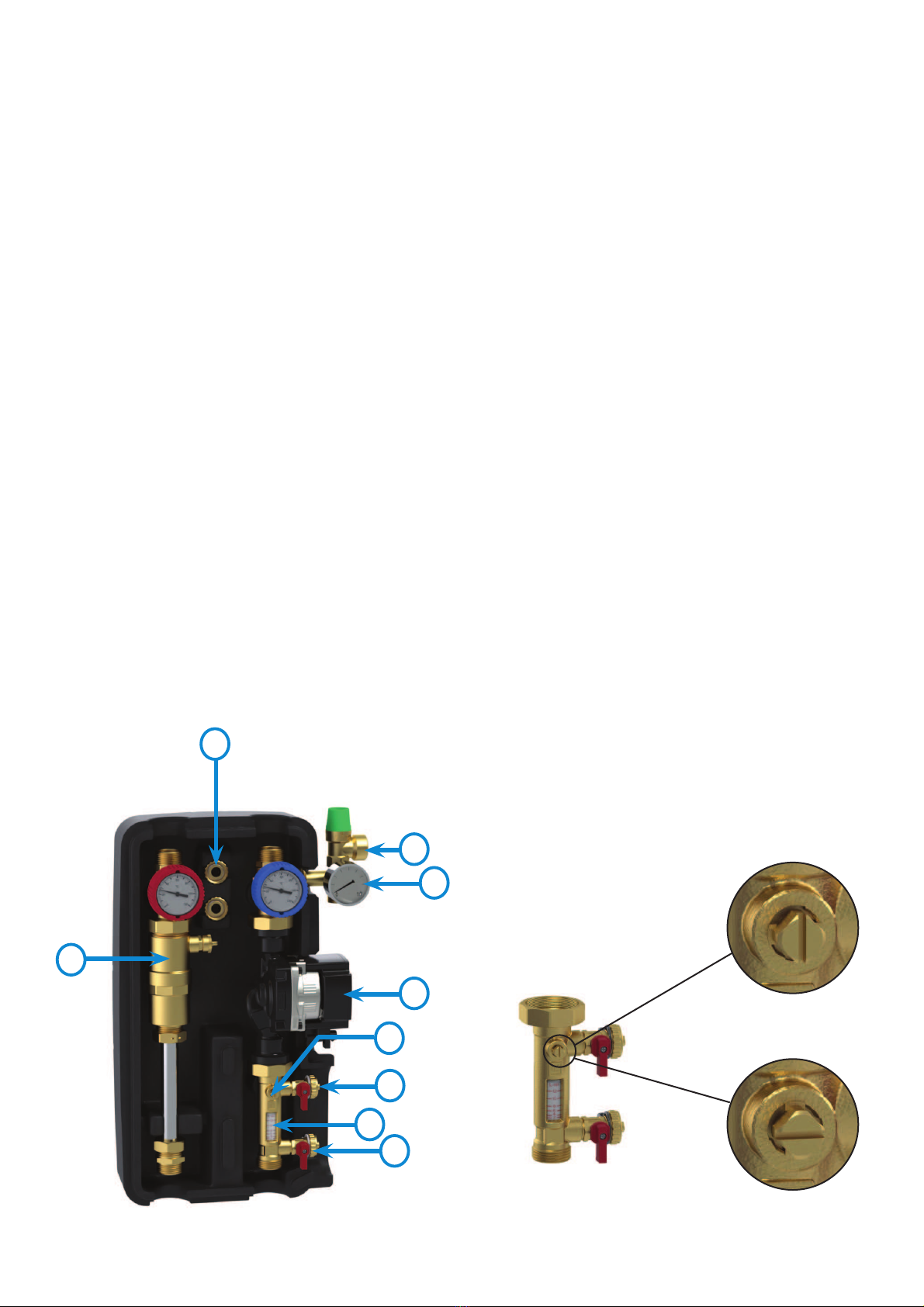

1. Die Schutzkappe des Befüllventils (4) abschrauben. Den

Befüllschlauch mit Befüllpumpe mithilfe des Schlauchstutzen

(9) anschließen. Die Befüllpumpe muss in der Lage zu sein,

Schmutz und Luft vollständig aus dem System zu entfernen.

Um eine komplette Entlüftung mit dem Wärmeträger zu erzi-

elen, ist ein Durchfluss von mindestens 0,5m/s im gesamten

System notwendig. Regelventil (3) schließen. Das Befüllventil

mithilfe des Drehknopfes öffnen.

2. Die Schutzkappe des Rücklaufventils (1) abschrauben. Den

Ablassschlauch an das Ventil anschließen. Das Rücklaufventil

mithilfe des Drehknopfes öffnen.

3. Den Befüllschlauch und den Rücklaufschlauch in ein geeigne-

tes Gefäß mit Wärmeträgerflüssigkeit verlegen.

4. Befüllpumpe starten. Mindestens 1–2 Liter Wärmeträgerflüs-

sigkeit in das System pumpen. Die Umwälzpumpe (5) laut

Bedienungsanleitung des Temperaturdifferenzreglers manuell

starten. Achtung! Die Umwälzpumpe darf nicht trocken

laufen. Das System mindestens 15 Minuten spülen, bis es

komplett entlüftet und befüllt ist.

5. Wenn die Flüssigkeit frei von Luft ist, das Rücklaufventil (1)

schließen. Die Befüllung fortsetzen, bis der gewünschte Be-

triebsdruck erreicht wird.

Danach das Befüllventil (4) schließen und die Befüllpumpe

abschalten. Das Regelventil (3) öffnen.

6. Am Durchflussmesser (2) prüfen, dass die Flüssigkeit zirku-

liert. Es ist ein Mindestdurchfluss von 2 l/min notwendig. Der

Durchfluss wird mit dem Regelventil (3) eingestellt.

7. Sollte bei der Bemessung oder beim Befüllen ein Fehler

auftreten, öffnet sich das Sicherheitsventil (7) des Systems

bei 6 bar, damit Flüssigkeit austreten kann. Um Überlaufen zu

vermeiden, muss (wie oben beschrieben) ein hitzebeständiges

Überlaufrohr, das zu einem hitzebeständigen Sammelbehälter

führt, an das Sicherheitsventil angeschlossen werden. Es ist

optimal, wenn der Sammelbehälter etwas Wasser enthält,

damit eventuell austretender Dampf kondensieren kann.

8. Wenn die Anlage ordnungsgemäß funktioniert, können die

Schläuche abmontiert und die Schutzkappen angeschraubt

werden. Die Schlauchstutzen (9) für einen eventuel-

len zukünftigen Gebrauch in der Isolierung aufbewahren.

SmartSolar gemäß der Beschreibung in der Bedienungsan-

leitung für die Steuerung auf Automatikmodus einstellen. Die

Isolierung montieren.

9. Bei einer eventuellen Entleerung des Systems beide Thermo-

meter um 45° drehen, um die Rückschlagventile freizuschal-

ten.

Achtung! Bei einer Entlüftung der Pumpe muss der Temperatur-

differenzregler vor dem Eindringen von Flüssigkeit in den Regler

geschützt werden.

OFFEN

GESCHLOSSEN

FR | Manuel d’instruction

5www.lkarmatur.com

LK 212 Solar Station

AVANT-PROPOS

LK 212 est une unité d’entraînement à deux conduites, avec ou

sans dispositif automatique de chauffage solaire intégré, qui trans-

fère la chaleur du capteur solaire au réservoir de stockage d’eau

chaude. Cette unité contient tous les composants nécessaires pour

garantir un fonctionnement sûr du système de chauffage solaire.

PÉRIMÈTRE DE LIVRAISON

• Combinaison de vannes pour le remplissage et l’évacuation

avec un débitmètre de 2 à 12 l/min et une vanne de régulation/

d’arrêt intégrée. Raccord 1” à filetage extérieur ou 3/4” à

filetage intérieur. Raccords de tuyau 3/4” à filetage extérieur.

• Soupape de sûreté 6 bars avec un manomètre de 0 - 10 bars,

G ¾” à filetage extérieur pour le réservoir d’expansion, ¾” à

filetage intérieur pour la connexion d’évacuation.

• Vannes à boisseau sphérique avec un filetage extérieur 1” et

un filetage intérieur 3/4” avec thermomètre intégré (0-120

°C) et clapet anti-retour. Poignée rouge pour l’alimentation et

poignée bleue pour le retour. Dispositif automatique intégré

pour le chauffage solaire, convient pour les versions dans

lequel il est inclus.

LK 152 SMARTSOLARAR SLL

• 1 câble de capteur (PT 1000)

pour les températures élevées, 250 °C

• 2 câbles de capteur (PT 1000), 180 °C

LK 152 SMARTSOLAR CS PLUS

• 2 câbles de capteur (PT 1000)

pour les températures élevées, 250 °C

• 2 câbles de capteur (PT 1000), 180 °C

MONTAGE

Choisissez un endroit approprié dans la salle des chaudières pour

l’unité d’entraînement et le vase d’expansion. Enlevez la partie

frontale.

Attention! Pendant le travail de montage, il faut respecter les

règles nationales et les prescriptions de sécurité.

L’unité d’entraînement est monté à une hauteur à l’abri des

enfants et de manière à ce que l’écran numérique du dispositif

automatique de chauffage solaire puisse être facilement utilisé et

les valeurs affichées lues. Veillez à ce qu’il y ait de la place pour le

vase d’expansion.

Raccordez le groupe de sécurité (6). Le vase d’expansion est

raccordé au filetage extérieur 3/4” sur le groupe de sûreté (sous

le manomètre). De la vapeur peut sortir de la soupape de sûreté

; c’est pourquoi un tuyau de trop-plein résistant à la chaleur doit

être raccordé à la soupape de sûreté (7) et déboucher dans un

récipient résistant à la chaleur.

Le dispositif automatique de chauffage solaire est équipé en stan-

dard de 3 ou 4 capteurs intégrés en fonction de la commande qui

est utilisée (capteurs de collecteur, capteur de réservoir et capteur

supplémentaire).

Ces capteurs sont montés selon les indications des Instructions

de montage et d’utilisation du dispositif automatique de chauffage

solaire.

Dans l’éventualité d’une prolongation des câbles de capteur, le

diamètre des câbles doit être d’au moins 5 mm.

Attention ! Les câbles du capteur ne doivent pas être en contact

direct avec des tuyaux, des vannes ou des câbles à haute tension.

Utilisez par exemple une bande de serrage pour les maintenir

séparés les uns des autres.

Tous les tuyaux qui doivent être raccordés à l’unité d’entraînement

doivent être isolés.

Pour atténuer le risque de corrosion et d’altération de composants

et de jointoiements de filetages, nous recommandons du propylène

glycol comme caloporteur.

CARACTÉRISTIQUES TECHNIQUES

Tension 230 VAC ± 10 %, 50 Hz 50 Hz

Capteur PT 1000

Température de service Conduite d’alimentation maxi

140 °C

Retour 110 °C

Pression maximale 1,0 MPa (10 bars)

Pression de service 0.6 MPa (6 bars)

Soupape de sûreté 0.6 MPa (6 bars)

Débit Eau - Glykol maxi 50 %

Gamme de débits 2 - 12 l/min

Pompe Grundfos UPM3 Solar 25-75 180

Wilo Para ST 25-180/8 IPWM2

Classe de protection IP 20

Raccordement 1” extérieur et ¾” intérieur

Isolation EPP

FR | Manuel d’instruction

6www.lkarmatur.com

OUVERT

FERMÉ

MISE EN SERVICE

La pression d’entrée du vase d’expansion est normalement de

1,5 bar. Cette pression d’entrée doit être supérieure de 0,3 bar à

la pression statique. Il faudra la vérifier avant le remplissage du

système. La pression statique - la hauteur du vase d’expansion

jusqu’à la partir supérieure du capteur solaire en mètres. P pres-

sion d’entrée (bars) = 0,3 bar + Δh(m)/10. La pression de service

doit être supérieure de 0,5 bar à la pression d’entrée du vase

d’expansion. La pression d’ouverture de la soupape de sûreté est

de 6 bars.

Attention! Le système ne doit pas être rempli en cas de fort rayon-

nement solaire !

1. Dévissez le couvercle de protection de la vanne de remplis-

sage (4). Raccordez un flexible de remplissage avec la pompe

de remplissage, en utilisant l’embout de flexible (9). La pompe

de remplissage doit réussir à rincer le système en évacuant

la saleté et l’air. Pour que l’air suive le caloporteur vers

l’extérieur, il faut un débit d’au moins 0,5 m/s dans toutes les

parties du système. Fermez la vanne de régulation (3). Ouvre

la vanne de remplissage à l’aide de la poignée.

2. Dévissez le couvercle de protection de la vanne de retour (1).

Raccordez un flexible de vidange à la vanne. Ouvre la vanne de

retour à l’aide de la poignée.

3. Abaissez le flexible de remplissage et le flexible de retour vers

un récipient approprié contenant le liquide caloporteur.

4. Mettez la pompe de remplissage en marche. Pompez au mo-

ins 1 à 2 litres de liquide caloporteur dans le système. Mettez

la pompe de circulation (5) manuellement en marche selon

les indications du dispositif automatique de chauffage solaire.

Attention! La pompe de circulation ne doit pas tourner à sec.

Rincez l’ensemble du système pendant au moins 15 minu-

tes jusqu’à ce que le liquide soit exempt d’air et que tout le

système est rempli.

5. Une fois que le liquide est exempt d’air, fermez la vanne de re-

tour (1). Le remplissage se poursuit jusqu’à ce que la pression

de service souhaitée soit obtenue.

Fermez ensuite la vanne de remplissage (4) et la pompe de

remplissage. Ouvrez la vanne de régulation (3).

6. Vérifiez sur le débitmètre (2) que le liquide circule. Le débit

doit atteindre au moins 2 litres/min. Vous pouvez régler le

débit avec la vanne de régulation (3).

7. Si jamais une erreur devait se produire lors du dimensionne-

ment ou du remplissage, la soupape de sûreté (7) du système

va s’ouvrir à 6 bars et laisser évacuer du liquide. Pour éviter

les déperditions, un tuyau de trop-plein résistant à la chaleur

doit être raccordé à la soupape de sûreté et déboucher dans

un récipient résistant à la chaleur, selon la description qui

précède. Le récipient de collecte peut même contenir un peu

d’eau, afin que la vapeur éventuelle puisse se condenser.

8. Lorsque l’installation fonctionne comme elle le devrait,

démontez les flexibles et vissez en place le couvercle de pro-

tection des vannes. Placez les raccords de flexibles (9) dans

l’isolation vue d’un éventuel besoin futur. Mettez SmartSolar

en position automatique selon le manuel de la commande.

Installez l’isolation.

9. Dans l’éventualité d’une vidange du système, il faudra tourner

les deux thermomètres de 45 degrés pour déconnecter les

vannes de retour.

Attention! En cas de purge d’air éventuelle de la pompe, le

dispositif automatique de chauffage solaire doit être protégé afin

d’éviter que du liquide ne pénètre dans le dispositif.

IT | Manuale di istruzioni

7www.lkarmatur.com

LK 212 Solar Station

DATI TECNICI

Tensione 230 VAC ± 10%, 50 Hz 50 Hz

Sensore PT 1000

Temperatura di esercizio Mandata max 140°C

Ritorno 110°C

Pressione max 1,0 MPa (10 bar)

Pressione di esercizio 0,6 MPa (6 bar)

Valvola di sicurezza 0,6 MPa (6 bar)

Portata Acqua - glicole max 50%

Intervallo di portata 2-12 l/min

Pompa Grundfos UPM3 Solar 25-75 180

Wilo Para ST 25-180/8 IPWM2

Classe di protezione IP 20

Raccordo 1” M e ¾” F

Isolante EPP

PREFAZIONE

LK 212 SolarStation è un gruppo di azionamento a due tubi, di-

sponibile con o senza centralina integrata per il riscaldamento a

energia solare, per la trasmissione del calore dai pannelli solari al

serbatoio di accumulo. Il gruppo di azionamento comprende tutti

i componenti necessari per il funzionamento in sicurezza dell’im-

pianto di riscaldamento a energia solare.

OGGETTO DELLA FORNITURA

• Combinazione di valvole per rabbocco e scarico con flusso-

metro da 2-12 L/min e valvola di regolazione/intercettazione

integrata. Raccordo 1” M oppure 3/4” F. Raccordi per flessibili

3/4” M.

• Valvola di sicurezza da 6 bar con manometro da 0-10 bar,

G ¾” M per serbatoio di espansione, ¾” F per raccordo di

uscita.

• Valvole a sfera con raccordo 1” M e 3/4” F, dotate di termo-

metro integrato (0-120°C) e valvola di non ritorno. Pomello

rosso per la mandata e pomello blu per il ritorno. Centralina

integrata per il riscaldamento a energia solare, nelle versioni

per le quali è prevista.

LK 152 SMARTSOLAR SLL

• 1 cavo per sensore (PT 1000) per alte temperature, 250°C

• 2 cavi per sensore (PT 1000), 180°C

LK 152 SMARTSOLAR CS PLUS

• 2 cavi per sensore (PT 1000) per alte temperature, 250°C

• 2 cavi per sensore (PT 1000), 180°C

MONTAGGIO

Selezionare un luogo adatto nel locale caldaia per il montaggio di

gruppo di azionamento e serbatoio di espansione. Rimuovere il

frontalino.

NB! Per i lavori di montaggio, attenersi alle regole e norme di

sicurezza nazionali.

Il gruppo di azionamento deve essere installato ad altezza a prova

di bambino e in un luogo che faciliti l’utilizzo e la lettura del display

digitale della centralina per il riscaldamento a energia solare. Ac-

certarsi che vi sia spazio sufficiente per il serbatoio di espansione.

Collegare il gruppo di sicurezza (6). Collegare il serbatoio di espan-

sione al raccordo 3/4” M del gruppo di sicurezza (sotto il manome-

tro). Dalla valvola di sicurezza può fuoriuscire del vapore. Pertanto,

collegare un tubo di recupero resistente al calore fra la valvola di

sicurezza (7) e un serbatoio resistente al calore.

La centralina per il riscaldamento a energia solare è fornita di

serie con 3 o 4 sensori in base al comando utilizzato (sensore del

collettore, sensore del serbatoio e sensori supplementari).

Montare i sensori come indicato nelle istruzioni per il montaggio e

l’uso della centralina per il riscaldamento a energia solare.

Eventuali prolunghe dei cavi per i sensori devono presentare un

diametro minimo di 5 mm.

NB! I cavi per i sensori non devono essere direttamente a contat-

to con tubi, valvole o cavi ad alta tensione. All’occorrenza, tenerli

separati con fascette.

Tutti i tubi collegati al gruppo di azionamento devono essere isolati.

Per ridurre al minimo il rischio di corrosione ed erosione di

componenti e tenute dei filetti, si raccomanda di utilizzare glicole

monopropilenico come fluido termovettore.

IT | Manuale di istruzioni

8www.lkarmatur.com

MESSA IN FUNZIONE

Normalmente il serbatoio di espansione è precaricato a una pres-

sione di 1,5 bar. La pressione di precarica deve essere superiore

di 0,3 bar rispetto alla pressione statica. Controllare questo valore

prima di rabboccare l’impianto. Pressione statica = altezza in

metri dal serbatoio di espansione alla parte superiore del collet-

tore solare. P pressione di precarica (bar) = 0,3 bar + Δh(m)/10. La

pressione di esercizio deve essere superiore di 0,5 bar rispetto alla

pressione di precarica del serbatoio di espansione. La pressione di

apertura della valvola di sicurezza è pari a 6 bar.

NB! Non rabboccare l’impianto in giornate di forte insolazione!

1. Svitare il tappo protettivo della valvola di rabbocco (4). Colle-

gare un flessibile di rabbocco dotato di apposita pompa, utiliz-

zando il nipplo (9). La pompa di rabbocco deve essere in grado

di eliminare impurità e aria dall’impianto. Affinché tutta l’aria

esca assieme al liquido termovettore è richiesta una portata di

almeno 0,5 m/s in tutte le parti dell’impianto. Chiudere la val-

vola di regolazione (3). Aprire la valvola di rabbocco servendosi

del pomello.

2. Svitare il tappo protettivo della valvola di ritorno (1). Collegare

alla valvola un flessibile di scarico. Aprire la valvola di ritorno

servendosi del pomello.

3. Infilare il flessibile di rabbocco e il flessibile di ritorno in un

recipiente adatto contenente il liquido termovettore.

4. Avviare la pompa di rabbocco. Pompare nell’impianto almeno

1-2 litri di liquido termovettore. Avviare manualmente la

pompa di ricircolo (5) come indicato nelle istruzioni della cen-

tralina per il riscaldamento a energia solare. NB! La pompa di

ricircolo non deve funzionare a secco. Fare scorrere il liquido

nell’intero impianto per almeno 15 minuti finché non è stata

eliminata tutta l’aria e l’impianto non è pieno.

5. Quando il liquido non contiene più aria, chiudere la valvola di

ritorno (1). Continuare il rabbocco fino a raggiungere la pres-

sione di esercizio desiderata.

Chiudere quindi la valvola di rabbocco (4) e la relativa pompa.

Aprire la valvola di regolazione (3).

6. Controllare sul flussometro (2) che il liquido ricircoli. La por-

tata deve essere di almeno 2 L/min. All’occorrenza, agire

sulla valvola di regolazione (3).

7. In caso di errori in fase di dimensionamento o rabbocco, al

raggiungimento di 6 bar la valvola di sicurezza dell’impianto

(7) si aprirà scaricando il liquido. Per evitare sprechi, collegare

come indicato un tubo di recupero resistente al calore fra la

valvola di sicurezza e un serbatoio di raccolta resistente al

calore. Si raccomanda di lasciare un po’ d’acqua nel serbatoio

di raccolta, in modo che l’eventuale vapore possa condensare.

8. Quando l’impianto funziona correttamente, staccare i fles-

sibili e riavvitare i tappi protettivi delle valvole. Sistemare i

nippli (9) nell’isolante per eventuali esigenze future. Portare

SmartSolar in modalità automatica come indicato nelle istru-

zioni del comando. Montare l’isolante.

9. Per l’eventuale svuotamento dell’impianto, disinserire le val-

vole di non ritorno ruotando entrambi i termometri di 45°.

NB! In caso di sfiato della pompa, proteggere la centralina per

il riscaldamento a energia solare per evitare la penetrazione di

acqua al suo interno.

APERTO

CHIUSO

FI | Käyttöopas

9www.lkarmatur.com

LK 212 Solar Station

TEKNISET TIEDOT

J nnite 230 VAC ± 10 %, 50 Hz

Anturi PT 1000

K yttöl mpötila Suurin menol mpötila 140 °C

Paluu 110 °C

Suurin paine 1,0 MPa (10 bar)

Työpaine 0,6 MPa (6 bar)

Varoventtiili 0,6 MPa (6 bar)

Virtaus Vesi - glykoli maks. 50 %

Virtausalue 2–12 l/min

Pumppu Grundfos UPM3 Solar 25-75 180

Wilo Para ST 25-180/8 IPWM2

Kotelointiluokka IP 20

Liit nt 1” ulkokierre ja ¾” sis kierre

Eristys EPP

JOHDANTO

LK 212 on kaksiputkinen ohjauspaketti integroidulla aurinko-

l mmitysautomatiikalla tai ilman sellaista, joka siirt l mpö

aurinkoker imest varaajas iliöön. Ohjauspaketti sis lt kaikki

aurinkol mmitysj rjestelm n turvallisen toiminnan edellytt m t

komponentit.

TOIMITUKSEN SISÄLTÖ

• Yhdistetty t yttö- ja tyhjennysventtiili, jossa on virtausmittari

2–12 l/min ja sis nrakennettu s tö-/sulkuventtiili. Liit nt

1” ulkokierteell tai 3/4” sis kierteell . Letkuliit nn ss 3/4”

ulkokierre.

• Varoventtiili 6 bar, jossa painemittari 0 - 10 bar, G ¾" ulkokier-

re paisunta-astiaa varten, ¾" sis kierre menoliit nt varten.

• Palloventtiilit 1" ulkokierteell ja 3/4" sis kierteell , joissa on

sis nrakennettu l mpömittari (0–120 °C) ja takaiskuventtiili.

Punainen nuppi menoputkessa ja sininen nuppi paluuputkes-

sa. Integroitu aurinkol mmitysautomatiikka, koskee versioita,

joissa se on mukana.

LK 152 SMARTSOLAR SLL

• 1 anturikaapeli (PT 1000) korkealle l mpötilalle, 250 °C

• 2 anturikaapelia (PT 1000), 180 °C

LK 152 SMARTSOLAR CS PLUS

• 2 anturikaapelia (PT 1000) korkealle l mpötilalle, 250 °C

• 2 anturikaapelia (PT 1000), 180 °C

ASENNUS

Valitse pannuhuoneessa sopiva paikka ohjauspaketille ja paisun-

ta-astialle. Irrota etulevy.

Huom! Asennustyöss on noudatettava kansallisia s ntöj ja

turvallisuusm r yksi .

Ohjauspaketti asennetaan lapsiturvalliselle korkeudelle ja niin,

ett aurinkol mmitysautomatiikan digitaalin yttö on helppo k yt-

t ja lukea. Varmista, ett paisunta-astialle on tilaa.

Kytke turvaryhm (6). Paisunta-astia liitet n turvaryhm n 3/4”

ulkokierteeseen (painemittarin alla). Varoventtiilist voi p st

höyry , joten varoventtiiliin (7) on liitett v l mmönkest v poisto-

putki, joka johdetaan l mmönkest v n astiaan.

Aurinkol mmitysautomatiikassa on vakiona 3 tai 4 anturia k yte-

tyst ohjausj rjestelm st riippuen (ker inanturi, s iliöanturi ja

lis anturi).

Anturit asennetaan aurinkol mmitysautomatiikan k yttöohjeen

mukaisesti.

Jos anturikaapeleita pit jatkaa, kaapelin halkaisijan on oltava

v hint n 5 mm.

Huom! Anturikaapelit eiv t saa olla suorassa kosketuksessa

putkien, venttiilien tai vahvavirtajohtojen kanssa. K yt esimerkiksi

nippusiteit niiden erottamiseen.

Kaikki ohjauspakettiin liitett v t putket on eristett v .

Komponenttien ja kierretiivisteiden korroosion ja syöpymisriskin

minimoimiseksi suositellaan l mmönsiirtoaineeksi monopropylee-

niglykolia.

FI | Käyttöopas

10 www.lkarmatur.com

KÄYTTÖÖNOTTO

Paisunta-astian esipaine on normaalisti 1,5 bar. Esipaineen tulee

olla 0,3 bar korkeampi kuin staattinen paine. Se on tarkastettava

ennen järjestelmän täyttöä. Staattinen paine = paisunta-astian

ja aurinkokeräimen ylimmän osan välinen korkeusero metreinä.

P esipaine (bar) = 0,3 bar + h(m)/10. Käyttöpaineen tulee olla

0,5 bar korkeampi kuin paisunta-astian esipaine. Varoventtiilin

avautumispaine on 6 bar.

Huom! Järjestelmää ei saa täyttää voimakkaassa auringonpais-

teessa!

1. Irrota täyttöventtiilin (4) suojakansi. Liitä täyttöletku ja täyttö-

pumppu, käytä letkuliitintä (9). Täyttöpumpun on pystyttävä

huuhtelemaan järjestelmä puhtaaksi liasta ja ilmasta. Jotta

kaikki ilma poistuu lämmitysnesteen mukana, järjestelmän

kaikissa osissa on oltava vähintään 0,5 m/s virtausnopeus.

Sulje säätöventtiili (3). Avaa täyttöventtiili nupin avulla.

2. Irrota paluuventtiilin (1) suojakansi. Liitä tyhjennysletku vent-

tiiliin. Avaa paluuventtiili nupin avulla.

3. Upota täyttöletku ja paluuletku sopivaan lämmitysnesteellä

täytettyyn astiaan.

4. Käynnistä täyttöpumppu. Pumppaa vähintään 1–2 litraa läm-

mitysnestettä järjestelmään. Käynnistä kiertovesipumppu (5)

käsin aurinkolämmitysautomatiikan käyttöohjeen mukaan.

Huom! Kiertovesipumppu ei saa käydä tyhjänä. Huuhtele

koko järjestelmää vähintään 15 minuuttia, kunnes nesteessä

ei ole ilmaa ja koko järjestelmä on täynnä.

5. Kun nesteessä ei ole ilmaa, sulje paluuventtiili (1). Täyttöä

jatketaan, kunnes haluttu käyttöpaine on saavutettu.

Sulje sitten täyttöventtiili (4) ja täyttöpumppu. Avaa säätövent-

tiili (3).

6. Tarkista virtausmittarista (2), että neste kiertää. Virtausno-

peuden on oltava vähintään 2 litraa/min. Virtaus säädetään

säätöventtiilillä (3).

7. Jos mitoituksessa tai täytössä tapahtuu virhe, järjestelmän

varoventtiili (7) avautuu 6 baarin paineessa ja päästää ulos

nestettä. Roiskeiden välttämiseksi varoventtiiliin on liitettävä

lämmönkestävä poistoputki, kuten edellä on kuvattu, ja se on

johdettava lämmönkestävään keräysastiaan. Keräysastia voi

sisältää hieman vettä, jotta mahdollinen höyry voi tiivistyä.

8. Kun järjestelmä toimii kunnolla, irrota letkut ja asenna ventti-

ilien suojakannet. Aseta letkunipat (9) eristykseen mahdollista

myöhempää käyttöä varten. Laita SmartSolar automaattitilaan

käyttöohjeen mukaisesti. Asenna eristys.

9. Kun järjestelmä tyhjennetään, molempia lämpömittareita on

käännettävä 45°, jotta takaiskuventtiilit vapautuvat.

Huom! Pumpun ilmauksen yhteydessä aurinkolämmitysautoma-

tiikka on suojattava siten, että neste ei pääse virtaamaan automa-

tiikkaan.

AUKI

KIINNI

Inhaltsverzeichnis

Sprachen:

Andere LK Wechselrichter Handbücher

LK MS-RE Series Bedienungsanleitung

Beliebte Wechselrichter Handbücher anderer Marken

Fourgroup

Fourgroup Easy Bedienungsanleitung

Velleman

Velleman PI300M Bedienungsanleitung

Sungrow

Sungrow SG350HX-US Bedienungsanleitung

WilTec

WilTec 61897 Bedienungsanleitung

SMA

SMA SUNNY BOY STORAGE 2.5 Bedienungsanleitung

Simplicity

Simplicity LANDLORD 316 Bedienungsanleitung

Santak

Santak SMAX 3000 Bedienungsanleitung

ATON

ATON RA.Store-3 Bedienungsanleitung

ZIEHL-ABEGG

ZIEHL-ABEGG FXET4AMQ Bedienungsanleitung

Tektronix

Tektronix CFG250 Bedienungsanleitung

Champion

Champion 200989 Bedienungsanleitung

Vanner

Vanner 20-500 Series Bedienungsanleitung

GE GEP Bedienungsanleitung

Astrel Group

Astrel Group Power Reducer Kurzanleitung

MULTIQUIP

MULTIQUIP GDP-5H Leitfaden

GoWISE

GoWISE PS1007 Bedienungsanleitung

Promate

Promate PM13500D ES Bedienungsanleitung

Mastervolt

Mastervolt WHISPER 3.5M3000 RPM Bedienungsanleitung
