Lloyd's LC-1364 Bedienungsanleitung
Marca : Lloyd’s Modelo: LC-1364
Favor de leer la presente guía de
instalación antes de operar el producto
Lloyd´s®te ayuda a hacer tu casa inteligente
Toma el control desde una sola app y convierte tus espacios en lugares seguros,
eficientes, cómodos y divertidos.
SISTEMA DE VIGILANCIA
CON GRABADOR (NVR)
GUÍA RÁPIDA DE INSTALACIÓN
2
Introducción
Esta guía rápida le orientará en el proceso de conexión y uso del sistema de vigilancia con grabador
(NVR) de alta resolución que acaba de adquirir.
Para mayor información, consulte el manual detallado que podrá encontrar escaneando el siguiente
código QR:
O ingrese al siguiente link:
http://lloydscorp.com/qr/lc-1364-man/
Recomendamos que conecte y pruebe todo antes de una instalación permanente para asegurarse de
que funcione de manera correcta.
Advertencias de seguridad
1) Seleccione la fuente de alimentación correcta para conectar el equipo.
2) En caso de que el equipo no funcione correctamente, comuníquese de inmediato con el centro de
servicio, no desmonte ni remplace las piezas por su cuenta.
3) Para limpiar la lente de la cámara, asegúrese de usar un soplador de aire o un limpiador de lentes
especializado.
Para limpiar la carcasa de plástico del NVR, use un paño suave y seco. No use detergentes ni líquidos
abrasivos.
4) No deje caer ningún objeto sobre el dispositivo ni golpee con fuerza el equipo.
5) No dirija las cámaras hacia una fuente de luz directa o lámpara.
6) Evite el uso del equipo en cualquier entorno que no sea el sugerido en este manual.
7) Evite el contacto del equipo con agua o cualquier tipo de líquido.
Datos técnicos de las cámaras
Temperatura de operación
Humedad
Sensor de imagen
Iluminación
-20°C ~60°C
0%~90% HR (sin condensación)
1/2.8” 3.0 M Pixel CMOS
0 Lux (Luz infrarroja)
Modo de día y noche Filtro ICR automático (colores: negro, blanco y negro fijo)
Resolución 2304x1296@15fps
Detección de movimiento Admite 4 áreas de detección de movimiento
Zona de privacidad Admite 4 áreas de privacidad
Resolución de video
Corriente principal: 2304x1296, 1280x720, 720x576, 640x480
Corriente secundaria: 640x360, 480x360, 352x288, 176x144
Altitud
Atmósfera
-60m~3000m
86kpa~106kpa
Condiciones de operación
3
Características
• Grabación local en el disco duro, incluso sin conexión a internet
• Monitoreo y control desde su Smartphone
• Almacenamiento en la nube por detección de movimiento (requiere suscripción)
• Disco duro de 1TB (incluido)
• Grabación continua y por detección de movimiento
• Soporta vista múltiple (4 y 9 vistas)
• Recibe alertas en tu smarphone por detección de movimiento o por detección de cuerpo humano
• Active/desactive la sirena de la cámara y el encendido de las luces en caso de detección de movimiento
o de cuerpo humano (configurable desde el NVR)
• Programa horarios por detección de movimiento en cada cámara desde la app
• Resolución 3MP (2304*1296)
• Audio de dos vías
• Ángulo de visión de 92°
• Cámaras con movimiento horizontal de 350° y vertical de 90°
• Cámaras con sirena de hasta 75 dB y 4 LEDs de iluminación (ajustables desde el NVR)
• Cámaras para uso en interiores y exteriores (IP65)
• Visión nocturna de hasta 20 metros
• Conectividad inalámbrica con un alcance de 30 a 50 metros entre la cámara y el NVR
• Multiusuario
• Compatible con asistentes virtuales de Amazon Echo Show y Google Nest Hub
• Visualización en TV a través de los dispositivos Google Chromecast y Alexa Fire TV Stick con control
remoto por voz
• Visualiza las cámaras desde la web
• Compatible con Siri Shortcuts mediante rutinas creadas desde la app
• Permite crear rutinas que desencadenan acciones en otros productos inteligentes Lloyd’s
Datos técnicos del NVR
Sistema Sistema operativo
Decodificación
de imagen
Parámetros de video
Sistema operativo Linux incorporado
Perfil de línea de base H.265 nivel 4.2
Salida de video
Acceso de video
Protocolo de red
3MP,1080P60,720P60
8*3MP/8*1080P/8*960P/8*720P
Internet TCP/IP, DHCP, NTP, P2P
Espacio
Almacenamiento y
respaldo
3MP 15G / Día
Método de respaldo Soporta almacenamiento en disco duro o respaldo en
memorias extraíbles
Módulo inalámbrico
Funciones inalámbricas
Módulo de recepción inalámbrica de administración
y control
Antena Dos antenas 5dB
Entrada de video
Entrada de alarma
Interfaz
Entrada de la red 3MP de 8 canales
No
Salida de alarma
Interfaz de red
Temperatura
de operación
No
Interfaz Ethernet adaptable RJ45 10M / 100Mbps
USB 2 Puertos USB 2.0
-10°C -+ 55°C
Disco duro
Otros
Soporta un disco duro interno SATA de hasta 6 TB
Consumo de energía 5 W (sin disco duro)
4
Instalación de las cámaras
Montaje en pared
ADVERTENCIA
Para evitar daños, este aparato debe estar firmemente anclado al suelo/pared según las
instrucciones de instalación.
Se recomienda que configure su sistema de video vigilancia antes de la instalación.
Marque en la superficie la posición en la que colocará la cámara, usando como referencia los orificios
localizados en la base de la misma. Perfore sobre las marcas, coloque los taquetes, fije la cámara con
los tornillos.
NOTA:
• No deben situarse sobre el aparato fuentes de flama viva, tales como velas encendidas.
• El aparato no debe exponerse a goteo o el ingreso de agua y no deben situarse
objetos llenos de líquidos, como vasos, sobre el aparato.
• El dispositivo debe estar conectado en un lugar conveniente para una fácil operación y
desconexión del mismo.
Diagrama del producto
Taquete Tornillo
Antena
Botón de
emparejamiento
Entrada de
corriente
ca/cc
LEDs de iluminación x 4
LEDs infrarrojos x 4
Lente
Sensor de luminosidad
Micrófono
Bocina
Nota:
La grabación de la cámara se realiza
desde el NVR mediante el disco
duro de 1TB (incluido), por lo que la
entrada para la tarjeta de memoria
de la cámara está deshabilitada.
5
Diagrama de conexión
Antes de comenzar
Asegúrese de que su Smartphone tenga iOS 11.0 o superior o Android™ 5.0 o superior. Verifique su
red y asegúrese de estar conectado a un canal Wi Fi de 2.4 GHz.
Descargue la app Lloyds Smart desde la App Store o Google Play o escanee el siguiente código QR con
su Smartphone.
1) Led del sistema: indica que el NVR está en funcionamiento.
2) Led de encendido.
3) Puerto VGA: para la conexión tipo VGA con un monitor (cable no incluido). Ésta no es necesaria si se
conecta el NVR vía HDMI al monitor.
4) Puerto HDMI: para conectar una TV o monitor al NVR (cable no incluido).
5) Puerto Ethernet: para conectar su router de forma alámbrica al NVR.
6) 2 puertos USB: para conectar la unidad apuntadora (mouse) o dispositivo de memoria USB.
7) Entrada de corriente: para conectar el adaptador ca/cc de 12 Vcc 2 A al NVR.
3 4 5 6 7
21
6
Registro y acceso
Inicie la app Lloyds Smart. Para registrarse, haga clic en “Crear cuenta nueva” (1), para continuar haga
clic en “De acuerdo”, elija su país e ingrese una dirección de correo electrónico, luego haga clic en
“Obtenga el código de verificación” (2).
Ingrese el código enviado a su correo (consulte la bandeja de entrada o spam) (3), establezca una
contraseña y haga clic en “Finalizado” (4). O inicie sesión directamente si ya tiene una cuenta.
Añadir dispositivo

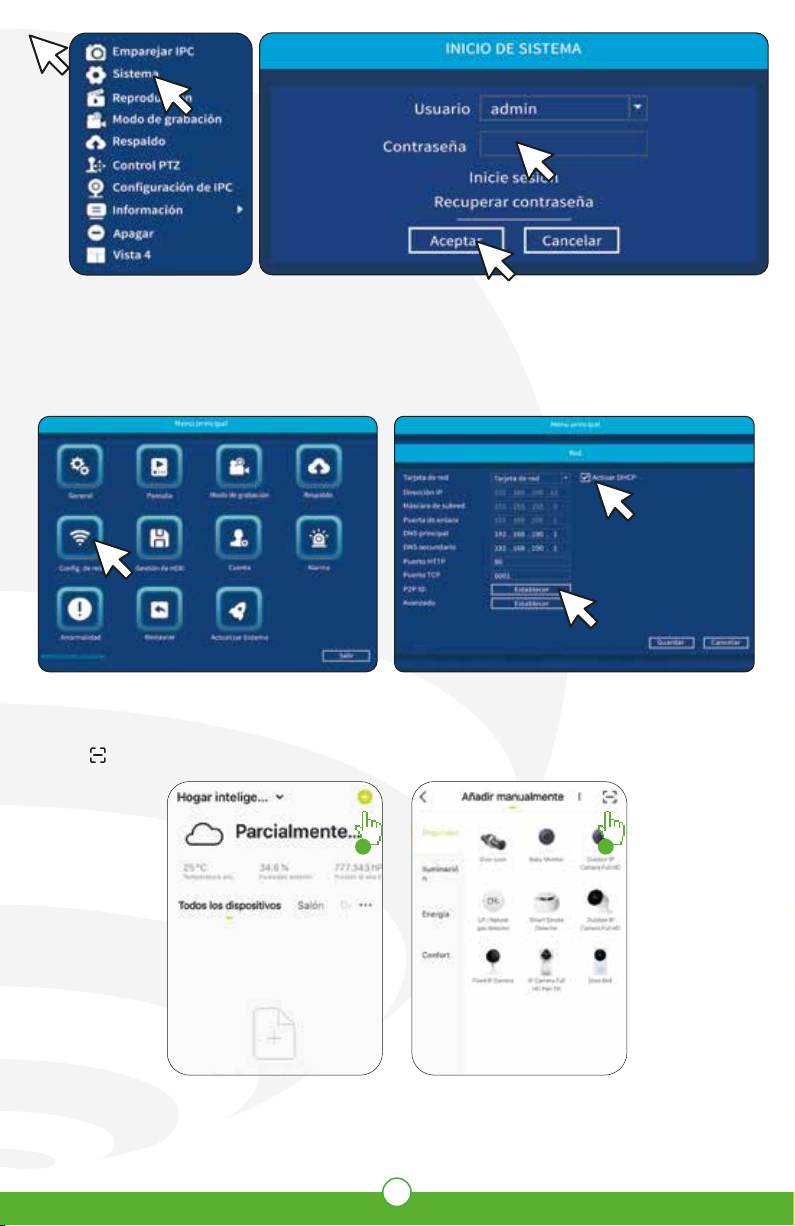

Una vez instalado el NVR y conectado a un monitor mediante el cable HDMI o VGA, con la ayuda del mouse
haga clic derecho (1), luego haga clic en “Sistema” (2). Inicie sesión con los datos predeterminados.
Usuario: Admin
Contraseña: admin (3)
Haga clic en “Aceptar” (4).
2
1
4
3
7
En el menú principal, haga clic en “Configuración de red“ (5), marque la casilla “Activar DHCP” para la
configuración automática (6), o si lo desea, puede configurar los parámetros de red de manera manual.
Haga clic en “P2P ID: Establecer” (7).
Abra la app Lloyds Smart en su Smartphone, seleccione “+” (esquina superior derecha) (8), haga clic en
el ícono (9).
8 9
4
2
3
5
6
7
1
8
Coloque la cámara entre 15 y 20 cm frente al monitor para que ésta escanee el código QR etiquetado
como “P2P” (10).
Una vez configurado el dispositivo, puede
cambiar el nombre (11), por último, haga clic en
“Finalizado” (12).
Al concluir la configuración, busque y selecci-
one el sistema de vigilancia (NVR) en la lista de
dispositivos (13) para poder monitorearlo y
controlarlo a través de la app desde donde se
encuentre, sólo se requiere conexión a internet.
11
12
13
7
Espere a que el dispositivo
se configure
10
Funciones de video en la app
1
2
3
4
5
6
12
13
911
10
14 15
7
8
Más funciones
Reproducción de videos desde el disco duro
Historial de mensajes de alarma
Consulta de fotos y videos guardados en el
Smartphone
Vista múltiple (4 y 9 vistas)
Ajustes adicionales
Cambio de resolución
Sonido
Captura de imágenes
Hablar
Grabación de videos
Pantalla completa
Control Pan-Tilt de la cámara
Acceso a los servicios de almacenamiento
en la nube
Interfaz Pan-Tilt
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
9
Funciones de reproducción de video en la app
Para utilizar esta función deberá suscribirse en la nube o consultar la grabación del disco duro del NVR.
Función WebRTC
Para visualizar la cámara desde la web, ingrese al siguiente link: https://ipc-us.ismartlife.me/login
Obtendrá un código QR que deberá escanear con la cámara de su Smartphone desde la app Lloyds Smart
y confirme el inicio de sesión.
En la opción “Más funciones” (parte superior derecha de la interfaz) podrá cambiar el nombre del
dispositivo, ajustar la alarma por detección de movimiento/cuerpo humano, activar/desactivar visión
nocturna, acceder a la información, actualizar el firmware o eliminar el dispositivo.
Advertencias de uso:
Intente mantener las cámaras fuera de espacios metálicos o bloqueados por muebles u hornos de
microondas que obstruyan la señal de video. Procure instalarlas en los sitios más cercanos a la ubicación
del NVR.
Consulta de grabación por fecha
Línea de tiempo
Reproducir / Pausar
1
2
3
1
2
3
NOTA:
Podrá consultar lo grabado en la nube por
detección de movimiento aun cuando la cámara
esté fuera de línea o ésta haya sido extraviada o
robada (requiere suscripción).
La suscripción en la nube es válida solamente
para una cuenta. Si elimina su cuenta o cambia
su NVR a otra, perderá la suscripción anterior y
tendrá que adquirir una nueva.
10
Asistente de Google y Amazon Alexa
Cómo conectar al Asistente de Google:
Cómo configurar con Siri Shortcuts
Los productos inteligentes Lloyd’s son compatibles con Siri
Shortcuts mediante rutinas creadas desde la app. Para
obtener detalles de la configuración, escanee el siguiente
código QR con su Smartphone:
Asegúrese de que su Smartphone tenga iOS 12 o superior.
Pruebe diciendo “Hey Google” seguido de uno de los siguientes comandos:
“Hey Google, muéstrame la cámara de la entrada”*
“Hey Google, muéstrame la cámara del jardín”*
NOTA:
Si lo desea, puede renombrar los dispositivos desde Lloyds Smart para
controlarlos con comandos de voz. Cada vez que renombre los dispositivos,
solicite a su asistente lo siguiente: “Hey Google, sincroniza dispositivos” o
actualice desde la app Google Home.
Cómo conectar a Amazon Alexa:
Descargue e ingrese a la app Google Home previamente configurada con su cuenta de correo
electrónico Gmail y su asistente virtual.
Haga clic en el ícono “+”, clic en “Configurar dispositivo”. Luego, en la sección “Funciona con
Google”, haga clic en la barra de búsqueda y escriba Lloyds Smart. Cuando obtenga el ícono, haga
clic en el mismo. Ingrese su cuenta de Lloyds Smart y haga clic en “Vincular ahora”. Posteriormente,
presione el botón “Autorizar” y espere unos segundos.
Una vez que haya vinculado Lloyds Smart, se desplegarán los dispositivos añadidos en su cuenta,
haga clic en “X” (esquina superior izquierda) y regrese a la pantalla principal. Ahora puede controlar
sus dispositivos inteligentes Lloyd’s usando sólo su voz con Google.
1.
2.
3.
Descargue e Ingrese a la app “Amazon Alexa” previamente configurada con su cuenta de correo
electrónico y su asistente virtual.
Haga clic en la opción “Skills y juegos”, luego, en la barra de búsqueda escriba Lloyds Smart. Cuando
obtenga el ícono, haga clic en el mismo. Posteriormente, presione el botón “Activar para usar”.
Ingrese su cuenta de Lloyds Smart, luego haga clic en “Vincular ahora” y por último en “Autorizar”.
Obtendrá el mensaje “Enlazó correctamente”, haga clic en “Cerrar” y espere unos segundos.
Haga clic en “Detectar dispositivos” para encontrar los dispositivos inteligentes. Ahora ya puede
solicitar a su asistente controlarlos mediante comandos de voz.
1.
2.
3.
4.
* Visualiza en TV (se requiere Google Chromecast) o en el asistente Google Nest Hub
“Google y Chromecast son marcas comerciales de Google LLC. Requiere un televisor compatible con un puerto HDMI y un dispositivo
móvil compatible. Obtén más información en g.co/cast/req”.
Inhaltsverzeichnis
Sprachen:
Andere Lloyd's Sicherheitssystem Handbücher
Beliebte Sicherheitssystem Handbücher anderer Marken
EDM
EDM Solution 6+6 Wireless-AE Bedienungsanleitung
Highway Safety Group
Highway Safety Group EA401 Bedienungsanleitung
Siren
Siren LED GSM Bedienungsanleitung
Detection Systems
Detection Systems 7090i Montageanleitung
Se-Kure Controls
Se-Kure Controls MicroMini SK-4841 Bedienungsanleitung
Siemens
Siemens FDM273 Bedienungsanleitung
