LOGICDATA IRR-STARSET Bedienungsanleitung
Bedienungsanleitung / Operation Manual
Memorysystem - Memory-system
für Bettenantriebe (S. 2) - for Bed-Control-Systems (p. 15)
vom Typ LIB-CBS-2 of Type LIB-CBS-2
IRR-STARSET
Infrarotsystem / Infrared-System
Lesen Sie diese Anleitung vor Inbetriebnahme des Systems bitte genau durch,
und bewahren Sie diese zum späteren Nachschlagen sorgfältig auf.
RCB-STAR
Kabelsystem / Cable-System
Prior to starting up the system, please carefully read these instructions and
keep them safely for future reference.
- 1 -
Inhaltsverzeichnis
SICHERHEIT 3
MERKMALE UND FUNKTIONEN 4
INSTALLATION UND INBETRIEBNAHME 4
Infrarotsystem 4
Einlegen der Batterien in die Fernbedienung 4
Installation des Empfängers und der Antriebe 5
Kabelsystem 6
TASTENBELEGUNG 7
Infrarotsystem 7
Memorysender 7
Empfänger 8
Kabelsystem 8
Kabelhandschalter 8
BEDIENUNG 9
Antrieb Auf 9
Antrieb Ab 9
Alle Antriebe Auf 10
Alle Antriebe Ab 10
Speichern einer Position 10
Anfahren einer gespeicherten Position 11
Kindersicherung 11
EINSTELLUNG DES KANALS 12
Infrarotsystem 12
Am Sender 12
Am Empfänger 12
Kabelsystem 13
NOTABSENKUNG 13
ANHANG 14
Störungsbehebung 14
Wasserschutz, Reinigung 15
- 2 -
Sicherheit
Die Sicherheitshinweise sind unbedingt zu beachten!
Wird das System unsachgemäß betrieben, können Gefahren für
Personen und Sachgegenstände entstehen!
· Dieses System darf nicht im Krankenhausbereich eingesetzt werden.
· Das Öffnen oder der Austausch der elektrischen Einrichtungen darf nur vom
Elektrofachpersonal durchgeführt werden.
· Bei Funktionsstörungen sind sämtliche Antriebskomponenten auszuschalten
und der Netzgerätestecker zu ziehen.
· Die Einschaltdauer 1 Minuten "ON" und 9 Minuten "OFF" darf nicht
überschritten werden.
· Elektrische Zuleitungen dürfen keiner Quetschgefahr, Biege- und
Zugbeanspruchung ausgesetzt werden.
· Umbauten und Veränderungen an der Steuerung und dem Bedienelement
sind nicht gestattet.
· Es dürfen keine Geräte in explosionsfähiger Atmosphäre betrieben werden!
· Beim Verfahren des Antriebs ist darauf zu achten, dass keine Gegenstände
(z.B. Möbel) oder Körperteile eingeklemmt werden!
- 3 -
Merkmale und Funktionen
Mit dem Memorysystem kann ein 2-motoriges Bettenantriebssystem vom Typ
LIB-CBS-2 gesteuert werden.
Mit den drei Memorytasten kann außerdem eine eingestellte Position
gespeichert und später wieder hergestellt werden. (Es können nur die
Positionen aller zwei Antriebe wiederhergestellt werden.).
Es gibt 2 Ausführungen, infrarotgesteuert oder kabelgesteuert:
Infrarotsystem
Das Infrarotsystem besteht aus einem Handsender und einem Empfänger.
Durch den Kanalwahlschalter können zwei verschiedene Bettensysteme
unabhängig voneinander gesteuert werden.
Kabelsystem
Das Kabelsystem besteht nur aus einem Kabelhandschalter, der direkt an der
Motorsteuerung angesteckt wird.
Installation und Inbetriebnahme
Infrarotsystem
Einlegen der Batterien in den Sender
Ø Nehmen Sie den Batteriefachdeckel ab.
Ø Legen Sie die beiden Batterien in das Batteriefach ein. Achten Sie dabei auf
die korrekte Polarität.
+
+
Ø Bringen Sie den Deckel wieder an.
- 4 -
Lebensdauer der Batterien
Wenn die Fernbedienung nicht mehr ordnungsgemäß funktioniert, müssen
beide Batterien ausgetauscht werden.
Alte Batterien führen Sie bitte der Problemstoffsammlung zu.
Hinweise zu den Batterien
Um mögliche Schäden durch auslaufende oder korrodierende Batterien zu
vermeiden, beachten Sie bitte folgende Hinweise:
o Achten Sie darauf, die Batterien richtig einzulegen.
o Verwenden Sie nicht alte und neue Batterien oder Batterien
verschiedenen Typs zusammen.
o Versuchen Sie nicht, Trockenbatterien aufzuladen.
o Wenn Sie die Fernbedienung längere Zeit nicht benutzen wollen,
nehmen Sie die Batterien heraus. Ist eine Batterie ausgelaufen,
reinigen Sie das Batteriefach, und tauschen Sie alle Batterien aus.

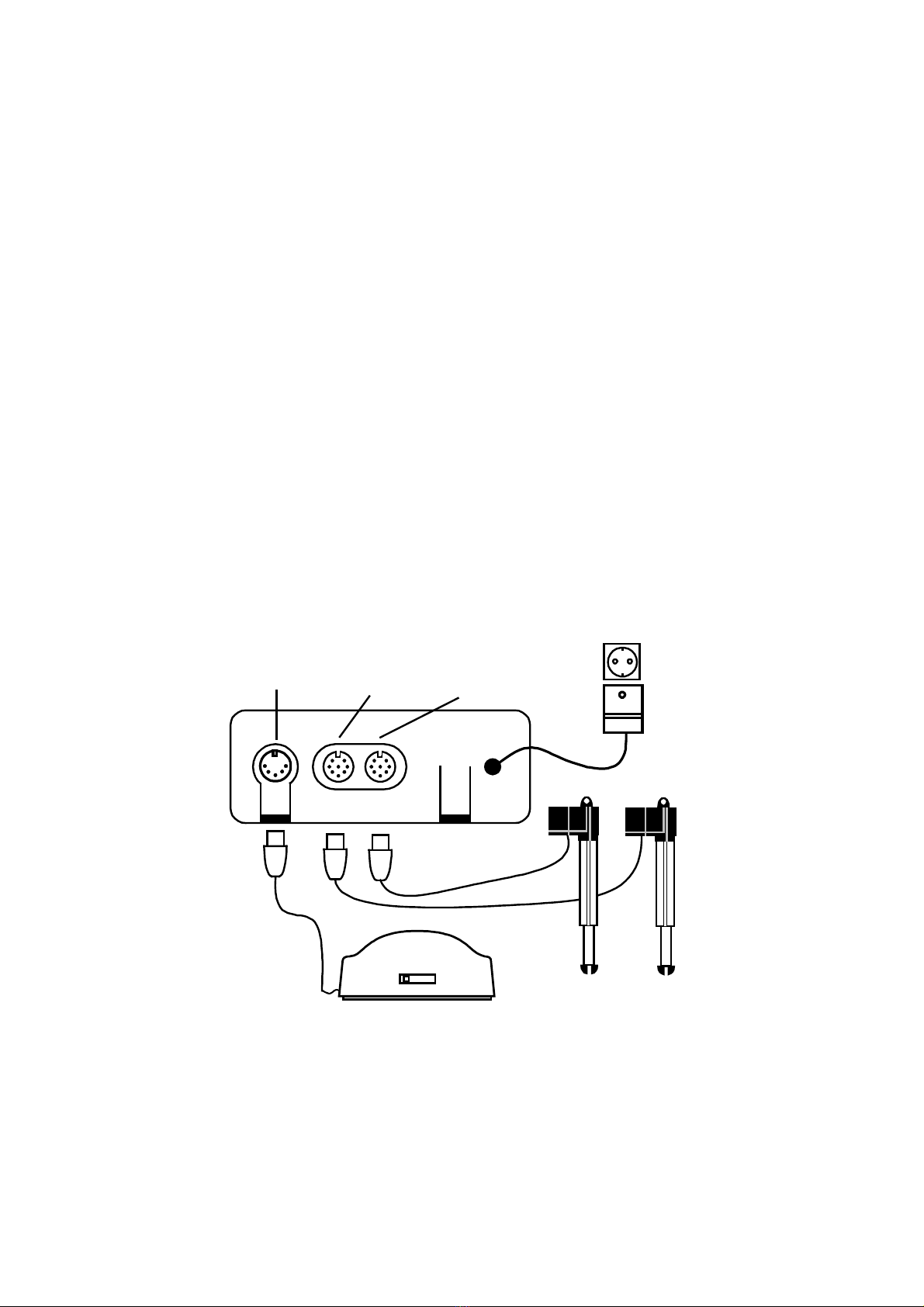

Installation des Empfängers und der Antriebe
Ø Stecken Sie den Empfänger und die Antriebe an der Steuerung an. Zuletzt
stecken Sie die Standby-Schaltung an die Steckdose an.
8polige DIN-Buchsen
Antrieb 2 Antrieb 1
Antrieb1 Antrieb2
Netzkabel mit
Standby-Schaltung
5 polige
DIN-
Buchse
IR-Empfänger
Steckdose
Bettenantriebssystem
LIB-CBS-2
Ø Stellen Sie den richtigen Kanal ein.
Siehe: Einstellung des Kanals
- 5 -
Kabelsystem
Ø Stecken Sie den Kabelhandschalter und die Antriebe an der Steuerung an.
Zuletzt stecken Sie die Standby-Schaltung an die Steckdose an.
8polige DIN-Buchsen
Antrieb 2 Antrieb 1
Antrieb1 Antrieb2
Netzkabel mit
Standby-Schaltung
5 polige
DIN-
Buchse
Kabelhandschalter
Steckdose
Bettenantriebssystem
LIB-CBS-2
Ø Aktivieren Sie den Normalbetrieb.
Siehe: Einstellung des Kanals
- 6 -
Tastenbelegung
Infrarotsystem
Memorysender
Vorderseite:
Betriebs-LED
Memorytaste
(Kindersicherung)
Positionstasten
Beide Motoren ab
Beide Motoren auf
Ko
p
fteil auf
Fussteil auf
Fussteil ab
Ko
p
fteil ab
Rückseite:
Batteriefach
Kanalwahl-
schalter
Kanal 2
Kanal 1
- 7 -
Empfänger
Kabel zum
Antrieb Kanal 1 Kanal 2 Notabsenkung
Kanalwahlschalter
Kabelsystem
Kabelhandschalter
Vorderseite: (siehe Memorysender)
- 8 -
Rückseite:
Notabsenkungs-
schalter
Normal-
betrieb
Notabsenkung
aktiv
Bedienung
Antrieb Auf
Mit dieser Funktion kann ein einzelner Antrieb nach oben gefahren werden.
Ø Drücken Sie eine der Tasten mit einem Pfeil nach oben.
z.B.
Der unter der Taste abgebildete Antrieb fährt nach oben, solange die Taste
gedrückt wird, oder bis die Endposition erreicht wird.
Antrieb Ab
Mit dieser Funktion kann ein einzelner Antrieb nach unten gefahren werden.
Ø Drücken Sie eine der Tasten mit einem Pfeil nach unten.
z.B.
Der unter der Taste abgebildete Antrieb fährt nach unten, solange die Taste
gedrückt wird, oder bis die Endposition erreicht wird.
- 9 -
Alle Antriebe Auf
Mit dieser Funktion können alle Antriebe gleichzeitig nach oben gefahren
werden.
Ø Drücken Sie .
Alle Antriebe fahren nach oben, solange die Taste gedrückt wird, oder bis die
Endposition erreicht wird.
Erreicht ein Antrieb seine Endposition, fahren die anderen Antriebe weiter,
bis sie ihre Endposition erreicht haben.
Alle Antriebe Ab
Mit dieser Funktion können alle Antriebe gleichzeitig nach unten gefahren
werden.
Ø Drücken Sie .
Alle Antriebe fahren nach unten, solange die Taste gedrückt wird, oder bis
die Endposition erreicht wird.
Erreicht ein Antrieb seine Endposition, fahren die anderen Antriebe weiter,
bis sie ihre Endposition erreicht haben.
Speichern einer Position
Diese Funktion dient zum Speichern der Motorpositionen, damit sie später
wieder eingestellt werden können. Es wird die aktuelle Position von allen 4
Motoren gespeichert. Die Position von nur einem Motor kann nicht
gespeichert werden.
Ø Drücken Sie
M
dreimal.
Ø Drücken Sie
1
,
2
oder
3
.
Die aktuelle Einstellung wird jetzt gespeichert, und ist später wieder abrufbar.
Zur Bestätigung ertönt ein Piepston.
- 10 -
