LOMBARDINI MARINE LDW 1404 SD Systemhandbuch
S • DRIVE
Transmission
Manuale d’installazione - Installation handbook
INTRODUZIONE
INTRODUCTION
DESCRIZIONE
La trasmissione Sail Drive Lombardini Marine è costruita utilizzando ingranaggi in acciaio temprato e cementato; il corpo frizione è
in bronzo a forma di doppio cono; il dispositivo di innesto è del tipo a servocomando meccanico.
DESCRIPTION
Lombardini Marine Sail Drive transmission is made with hardened and casehardened steel gears; clutch is bronze made and has
double-cone shape; coupling device is mechanical servo control type.
PRECAUZIONI AL MONTAGGIO
Prima del montaggio proteggere l’albero scanalato con grasso idrofugo.
L’allineamento del motore e della trasmissione deve essere orizzontale.
ASSEMBLY PRECAUTIONS
Before installing protect the splined shaft with waterproof grease.
Engine and transmission alignment must be horizontal.
IMPORTANTE
In navigazione, un brusco passaggio dalla posizione marcia avanti a quella di marcia indietro, senza sosta al punto di folle, potrebbe
causare seri danni agli ingranaggi ed alla testa della trasmissione.
IMPORTANT
During sailing, a sudden change from forward to rear speed, without stopping on the neutral position, may be cause of serious
damages to gears and head transmission.
1
INDICE
INDEX
1
6
2
3
4
5
Pag. 4
Pag. 14
Pag. 18
Pag. 19
Pag. 20
Pag. 25
Page 4
Page 14
Page 18
Page 19
Page 20
Page 25
3
LDW 502 SD
1.1
LDW 502 SD LDW 702 SD - 1003 SD - 1404 SD
DIMENSIONI D’INGOMBRO “FOCS”
OVERALL DIMENSIONS “FOCS”
4
LDW 702 SD
1.1
LDW 1003 SD LDW 1404 SD

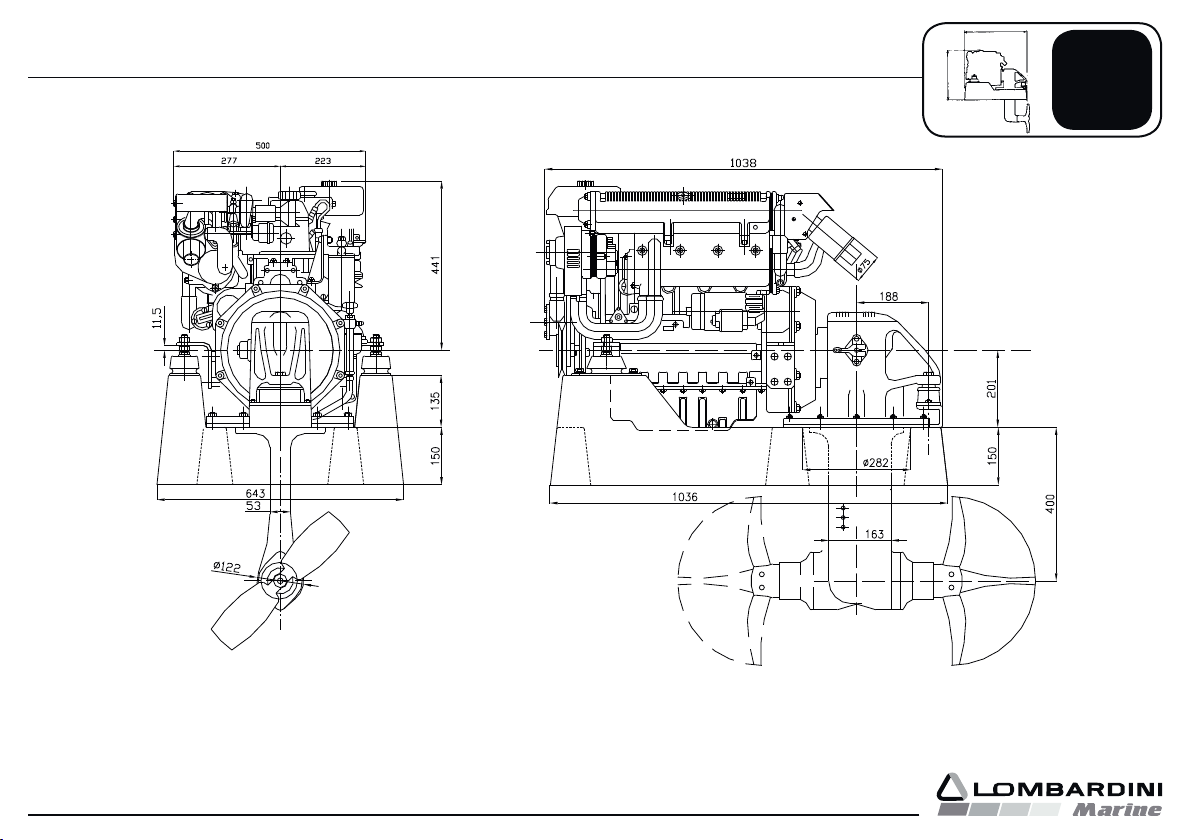

DIMENSIONI D’INGOMBRO “FOCS”
OVERALL DIMENSIONS “FOCS”
5
1.1
LDW 1904 SD - LDW 2204 SD
DIMENSIONI D’INGOMBRO “CHD”
OVERALL DIMENSIONS “CHD”
6
1.1
LDW 2204 TSD
DIMENSIONI D’INGOMBRO “CHD”
OVERALL DIMENSIONS “CHD”
7
1.2
538
160
410
761
42
112
Ø 282
106 188
201
601
481LDW 1003-1404
398LDW502-702
272
852
DIMENSIONI D’INGOMBRO
OVERALL DIMENSIONS
S-DRIVE “FOCS”
A
A
8
1.2
DIMENSIONI D’INGOMBRO “FOCS”
OVERALL DIMENSIONS “FOCS” S-DRIVE “FOCS”
9
