Luminox 9440 Series Bedienungsanleitung

761 1 382 3 97 3 93

GGM.L038 Ed. 03.14

CHRONOGRAPH

www.luminox.com

USE FOR SERIES

9440

INSTRUCTION MANUAL

BEDIENUNGSANLEITUNG

MANUAL DE INSTRUCCIONES

KEY

Push button

Drücker

Botón pulsador

Crown

Krone

Corona

Hour hand

Stundenzeiger

Aguja de

las horas

Minute hand

Minutenzeiger

Aguja de

los minutos

Second hand

Sekundenzeiger

Aguja de

los segundos

CRONÓGRAFO

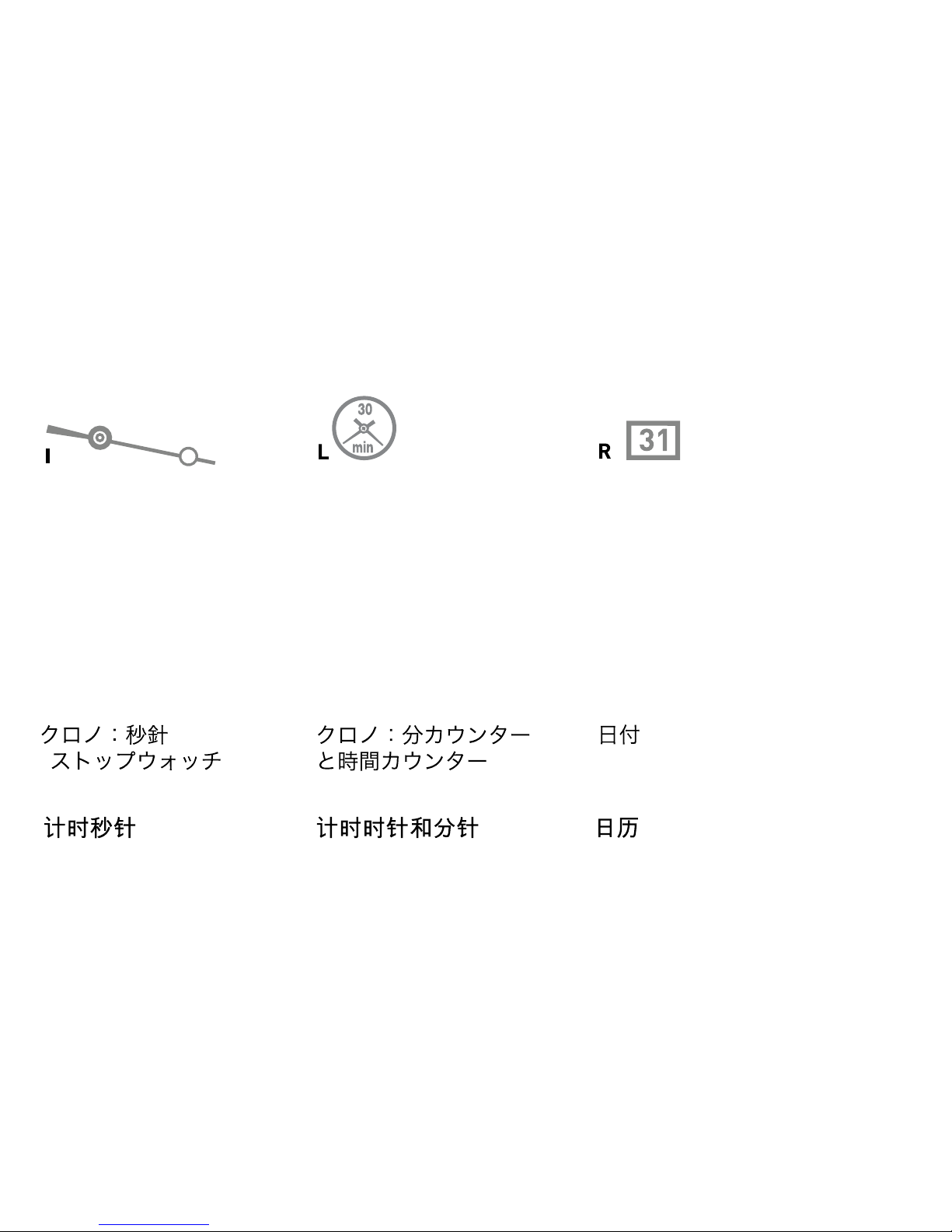

LEYENDA

Chrono:

seconds

Chrono:

Sekunden

Cronógrafo:

segundos

Chrono:

minutes and hours

Chrono:

Minuten und Stunden

Cronógrafo:

minutos y horas

Date

Datum

Fecha

III

III III

Push-button B

Push-button A

Adjusting the chronograph

hands to zero position

Example:

One or several chronograph hands are not

in their correct zero positions and have to be

adjusted (e.g. following a battery change).

Pull out the crown to position III

(all 3 chronograph hands are in their

correct or incorrect zero position).

Keep push-buttons A and B depressed

simultaneously for at least 2 seconds

(the centre stop-second rotates by

360° corrective mode is activated).

Centre stop-secondMinute counter

Hour counter

Adjusting the centre stop second

Single step A1 x short

Continuous Along

Adjusting the next hand B

Adjusting the minute counter hand

and the hour counter hand

(mechanical coupled)

Single step A1 x short

Continuous Along

III

Returning the crown to position I

Termination of the chronograph hands

adjustment (can be carried out at any time).

Chronograph: Basic function

(Start / Stop / Reset )

Example:

Start: Press push-button A.

Stop: to stop the timing, press

push-button A once more and read

the 3 chronograph counters:

4h/20 min/38 sec

Zero positioning:

Press push-button B.

(The 3 chronograph hands will be reset to

their zero positions).

Second counter

Push-button B

Minute counter

Hour counter

Push-button

Chronograph:

Accumulated timing

Example:

Start: (start timing)

Stop: (e.g. 15min 5sec following )

Restart: (timing is resumed)

*Stop: (e.g. 10min 5 sec following )

= 25 min10 sec

(The accumulated measured time is shown)

Reset:

The 3 chronograph hands are returned to

their zero positions.

Push-button B

Please note:

* Following , the accumulation of the

timing can be continued by pressing push-

buttonA

(Restart / Stop, Restart / Stop, …)

Second counter

Minute counter

Hour counter

Push-button A

Push-button B

Chronograph:

Intermediate or interval timing

Example:

Start: (start timing)

Display interval:

e.g. 10 minutes 10 seconds (timing

continues in the background)

Making up the measured time:

(the 4 chronograph hands are quickly

advanced to the ongoing measured time)

Stop: (Final time is displayed)

Reset:

The 3 chronograph displays are returned

to their zero position.

Please note:

* Following , further intervals or inter-

mediates can be displayed by pressing

push-button B (display interval / make up

measured time, ...)

Second counter

Minute counter

Hour counter

Push-button A

III

Setting the date (quick mode)

Pull out the crown to position II (the watch

continues to run).

Tu rn the crown until the correct

date 1appears.

Push the crown back into position I.

Please note:

During the date changing phase between

9 PM and 12 PM; the date must be set to the

date of the following day.

An extreme acceleration in setting the date

with quick mode can induce a false date indi-

cation. The synchronization is re-established

by setting the date from 01 till 31 (crown in

position II).

Drücker

Ausrichtung der Chronograph-

zeiger auf Nullposition

Beispiel:

Einer oder mehrere Chronographzeiger sind

nicht in ihren korrekten Nullpositionen und

müssen ausgerichtet werden (z.B. nach

Batteriewechsel)

Krone in Position III herausziehen.

(Alle 3 Chronographenzeiger stellen sich

in ihre korrekte bzw. nicht korrekte Null-

position)

Drücker A und B gleichzeitig während

mindestens 2 Sekunden drücken.

(Der Zentrumstoppsekundenzeiger dreht

um 360° Korrekturmodus ist aktiviert)

SekundenzählerMinutenzähler

Stundenzähler

III

III III

Ausrichtung der Zentrumstoppsekunde

Einzelschritt: A1 x kurz

Kontinuierlich: Alang

Nächsten Zeiger ausrichten B

Ausrichtung des Minutenzählerzeiger

und des Stundenzählerzeigers (Pos. 9h)

(sind mechanisch gekoppelt)

Einzelschritt: A1 x kurz

Kontinuierlich: Alang

III

Krone in Position Izurückdrücken

Abschluss der Chronographzeiger-Ausrichtung.

(dies ist jederzeit möglich)

Chronograph: Grundfunktion

(Start / Stopp / Nullstellung)

Beispiel :

Start: Drücker Adrücken

Stopp:Um die Zeitmessung abzubrechen,

Drücker A nochmals drücken und die

4 Chronographenzähler ablesen:

4h / 20 Min. / 38 Sekunden

Nullstellung:

Drücker Bdrücken.

(Die 3 Chronographenzeiger werden in

ihre Nullstellungen zurückgestellt).

Sekundenzähler

Drücker

Minutenzähler

Stundenzähler

Drücker

Chronograph:

Aufaddierte Zeitmessung

Beispiel :

Start: (Zeitmessung starten)

Stopp: (z.B. 15Min. 5Sek. nach )

Restart:(Zeitmessung wieder freigeben)

*Stopp: (z.B. 10Min. 5 Sek. nach )

= 25 Min. 10 Sek.

(Aufaddierte Messzeit wird angezeigt)

Nullstellung:

Die 3 Chronographanzeigen werden in

ihre Nullpositionen zurückgestellt.

Drücker

Hinweise

* Nach kann die Aufaddierung der

Zeitmessung fortgesetzt werden. Dies über

DrückerA

(Restart / Stopp, Restart / Stopp, …)

Sekundenzähler

Minutenzähler

Stundenzähler

Drücker

Chronograph:

Zwischenzeitmessung

Beispiel :

Start: (Messzeit starten)

Zwischenzeit anzeigen:

z.B. 10 Min. 10 Sek. (die Zeitmessung läuft

im Hintergrund weiter)

Messzeit aufholen:

(die 3 Chronographanzeigen werden

im Schnelllauf auf die weitergelaufene

Messzeit nachgeführt.)

Stopp:(Endzeit wird angezeigt)

Nullstellung:

Die 3 Chronographanzeigen werden in

ihre Nullpositionen zurückgestellt.

Hinweise

* Nach können weitere Zwischenzeiten

angezeigt werden. Dies über Drücker B

(Zwischenzeit anzeigen / Messzeit aufholen, ...)

SekundenzählerMinutenzähler

Stundenzähler

Drücker

Schnellkorrektur Datum

Krone in Position II herausziehen.

(Uhr läuft weiter)

Krone drehen bis das aktuelle

Datum 01 erscheint

Krone zurück in Position I drücken

Hinweis

In der Kalenderschaltphase von 21:00 bis

24:00 Uhr muss das Datum des folgenden

Ta ges eingestellt werden.

Extreme Beschleunigung in der Schnell-

korrrektur kann zu einer falschen Datums-

anzeige führen. Durch Schalten des Datums

von 01 bis 31 (Krone Position II) wird die

Synchronisation wieder hergestellt.

III
