Lupus Electronics LUPUSNET LE930 Bedienungsanleitung

1/16

LUPUSNET®- LE930/940

Kurzanleitung

User manual

Guide Rapide

2/16

A.Monitor Einstellungen

1. Klicken Sie mit der rechten Maustaste auf die Desktopoberfläche. Wählen Sie

“Eigenschaften” aus dem Menu und setzen Sie unter dem Reiter “Einstellungen” die

Farbqualität auf “Höchste” (32bit).

B.Hardware Installation

1. Schließen Sie das Netzteil an die Kamera an und verbinden Sie die Kamera per

Ethernet-Kabel mit Ihrem Netzwerk.

C.Zuweisen einer IP-Adresse

1. Verwenden Sie das Programm “IP Installer” um Ihrer Kamera eine IP-Adresse

zuzuweisen. Die Software finden Sie auf der mitgelieferten CD.

2. IP Installer untersützt zwei Sprachen:

a.LUPUSNET_IpInstallerGER_V2.2.exe：Deutsche Version

3/16

b.LUPUSNET_IpInstallerEN_V2.2.exe: Englische Version

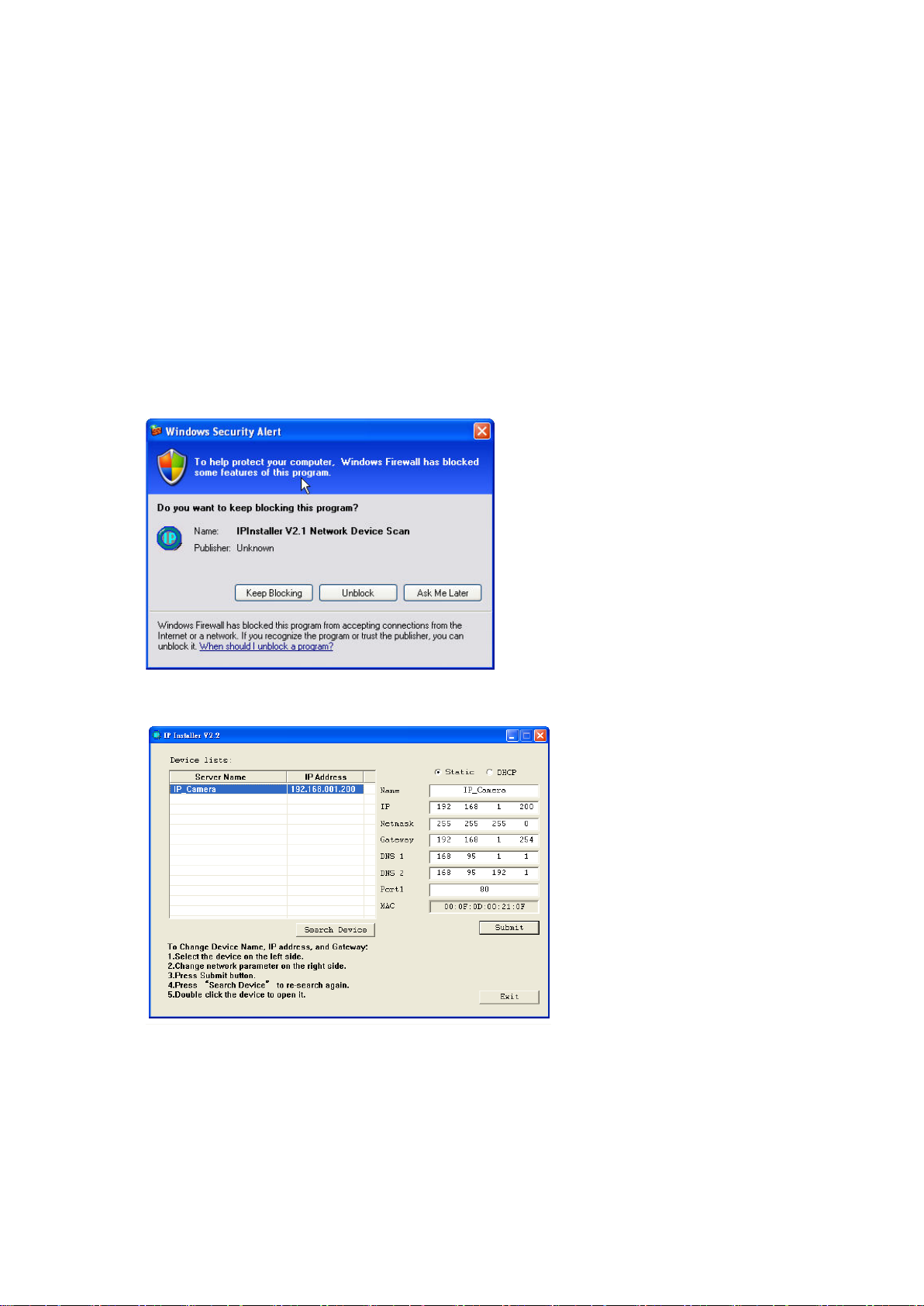

3. Notwendiges Betriebssystem: Windows XP Service Pack 2 oder höher. Falls der

folgende Sicherheitshinweis erscheinen sollte, klicken Sie “nicht blocken”.

4. Dies ist die Benutzeroberfläche des IP Installer Programms (Voreingestellte IP：

192.168.1.200).

5. Der IP Installer wird alle Kameras suchen und finden, die an Ihr lokales Netzwerk

angeschlossen sind. Klicken Sie “Suche Gerät”, um die Suche zu starten und zu

wiederholen.

6. Klicken Sie dann auf eine IP-Kamera die in der Liste im linken Fenster erscheint;

dann werden auf der rechten Seite die Parameter aufgelistet. Klicken Sie danach auf

“Bestätigen”. Die Netzwerk-Konfiguration der Kamera wurde somit geändert.

7. Klicken Sie auf “Reboot” um die Kamera neu zu starten.

8. Stellen Sie sicher, dass das Subnet der IP-Adresse für PC und IP-Kamera gleich ist.

4/16

Beispiel:

Gleiches Subnetz (Richtige Einstellung):

IP CAM IP-Adresse: 192.168.1.200

PC IP-Adresse: 192.168.1.100

Unterschiedliches Subnetz (Falsche Einstellung):

IP CAM IP-Adresse: 192.168.2.200

IP CAM IP-Adresse: 192.168.1.100

(Achtung: Die Adressen sind Beispiele, die Ziffern müssen nicht mit Ihren

Einstellungen übereinstimmen.

Falls Sie die PC IP-Adresse ändern wollen:

SystemeinstellungenNetzwerkverbindungenAktive LAN-Verbindung

EigenschaftenWählen Sie Internet Protocol (TCP/IP) aus der Liste

Eigenschaften

Stellen Sie nochmals sicher, dass die IP-Kamera und der PC- das gleiche Subnetz haben.

Wenn nicht, ändern Sie entweder die PC IP-Adresse oder die Ihrer IP-Kamera

entsprechend.

9. Ein schneller Weg, um die Videoüberwachungs-Anzeige auf Ihren Monitor zu

schalten: Öffnen Sie den IP Installer. Doppelklicken Sie die gewünschte IP-Kamera

mit der linken Maustaste und ein Internet-Explorer Fenster wird geöffnet.

10.Bitte geben Sie in die erscheinende Dialogbox folgende voreingestellte Benutzer-

und Passwort-Informationen ein:

Username: admin

Password: admin

5/16

11.Danach wird die folgende Website angezeigt:

D.Liste compatibler SD-Karten

Sie können die folgenden SD-Karten mit Ihrer IP-Kamera verwenden:

SanDisk 128MB

SanDisk 256MB

SanDisk 512MB

SanDisk 1GB

SanDisk 2GB

SanDisk 4GB

Transcend 128MB 80X

Transcend 256MB 80X

Transcend 512MB 80X

Transcend 1GB 80X

Transcend 2GB 80X

Transcend 4GB 80X

6/16

Quick Guide

English

A.Monitor Setting

1.Right-click on the desktop. Select “Properties” and Change “Color Quality” to

Highest (32bit).

B.Hardware Installation

1.Connect a power adapter and connect IP Camera to PC or network with the Ethernet

cable.

7/16

C.IP Assignment

1. Use “IP Installer” to assign an IP address of IP CAMERA.

The IP Installer software is in the attached CD.

2.IP Installer supports two languages.

a. LUPUSNET_IpInstallerGER_V2.2.exe：German Version

b. LUPUSNET_IpInstallerEN_V2.2.exe: English Version

3.OS: Windows XP SP2 or above. If the following “Windows Security Alert” popup,

please click “Unblock”.

4.The GUI of IP Installer is as follows (Default IP：192.168.1.200).

5.IP Installer will search all IP Cameras connected on LAN. The user can click “Search

Device” to search again.

6.Click one of IP Cameras listed on the left side of IP Installer, then the network

configuration of that IP Camera will be listed on the right side. If parameters

changed, click on “Submit”. Then, the network configuration will be changed. Just

8/16

click “OK” to reboot IP Camera.

7.Please make sure the subnet of IP address of PC and IP CAM is the same.

The same Subnet:

IP CAM IP address: 192.168.1.200

PC IP address: 192.168.1.100

Different Subnets:

IP CAM IP address: 192.168.2.200

PC IP address: 192.168.1.100

Change PC IP address:

Control PanelNetwork ConnectionsLocal Area Connection PropertiesInternet

Protocol (TCP/IP) Properties

Please make sure your IP Camera and PC have the same Subnet. If not, please change IP

Camera IP subnet or PC IP subnet accordingly.

8.A quick way to access remote monitoring is to left-click the mouse twice on a

selected IP Camera listed on “Device list” of IP Installer. An IE browser will be

opened.

9.Then, please key in the default “User name: admin”, and “password: admin” in the

following message box.

9/16

10. If the user name and password are input correctly, the following web page will be

displayed.

10/16

D.SD card Compatibility List

SanDisk 128M

SanDisk 256M

SanDisk 512M

SanDisk 1G

SanDisk 2G

SanDisk 4G

Transcend 128M 80X

Transcend 256M 80X

Transcend 512M 80X

Transcend 1G 80X

Transcend 2G 80X

Transcend 4G 80X
