Manhattan 100939 Bedienungsanleitung

Multi-Card

reader/Writer

user Manual

Models 100939 & 100946

MAN-100939/100946-UM-ML3-0610-01

ENGLISH

PORTUGUÊS

ESPAÑOL

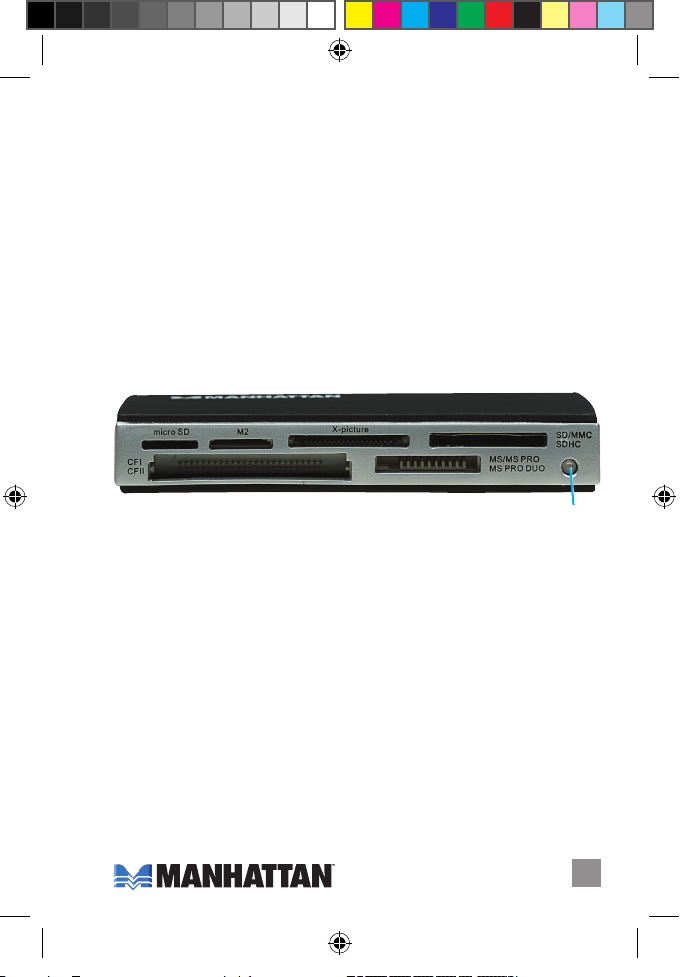

Model 100939

100939_100946_04_man_ML3.indd 1 7/13/10 8:22:03 AM

Thank you for purchasing the MANHATTAN®Multi-Card Reader/Writer, Model

100939 (black) or Model 100946 (blue). To view a datasheet with a full list of

features and specications, go to www.manhattan-products.com.

Operation

1. Use the included USB cable to connect the Multi-Card Reader/Writer to a

USB port on your computer. The operating system will automatically

detect the device and install the necessary driver(s).

2. Conrm that the Power LED lights green to indicate a proper connection.

3. Insert a memory card into the corresponding slot.

4. Conrm that the Power LED changes to red to indicate that the device is

ready for operation.

Memory Card Formatting (if needed)

XD users may need to format the memory card prior to use (indicated by a

“write protection” or“read/write error” message. If this is the case, simply fol-

low these steps to use the Flash Ranger tool to format the memory card.

1. On your computer desktop (with the memory card still inserted in the

reader/writer), go to Start / Programs / Multimedia Card Reader / Flash

Ranger.

2. Select the XD icon, then click “Low Level Format.”

3. When prompted with“Low level format is completed. Please remove the

card,” click “OK”and remove the memory card.

4. Re-insert the memory card and continue with the Operation steps above.

System Requirements

• WindowsServer2003/XP/Vista/7;orMacOS10.4.5orhigher

• USBport

2ENGLISH

Hi-SpeedUSB2.0toSATA/IDEAdapter•UserManual English

Power LED

100939_100946_04_man_ML3.indd 2 7/13/10 8:22:05 AM

PORTUGUÊS 3

LeitorMultiplodeCartões•ManualdoUsúario Português

Obrigado por adquirir o MANHATTAN®Leitor Multiplo de Cartões, Modelo 100939

(preto) ou Modelo 100946 (azul). Para ter acesso as demais especicações e suas

caracteristicas, acessar nosso site www.manhattan-products.com.

Utilização

1. Use o cabo USB que acompanha o produto e conecte no Leitor Multiplo

de Cartões e na porta USB de seu PC ou Notebook. A maquina irá detectar

automaticamente o dispositivo e instalar os drivers necessários.

2. Certique-se de que o LED esta na cor verde, isso indica uma conexão

adequada.

3. Em seguida insira o cartão de memória no slot correspondente.

4. O LED passa a car na cor vermelha, indicando que o dispositivo esta pronto

para operação.

Formatação do Cartão de Memória (Se preciso):

Em alguns casos, é necessário ser feito o processo de formatação nos cartões

XD (Extreme Digital), antes de usa-lo (Indicado quando é mostrada a mensagem

de“proteção”ou “erro de leitura/gravação”. Quando acontecer essa situação,

basta seguir o tutorial abaixo para formatar o cartão:

1. No“Desktop”do seu PC ou Notebook (Com o cartão de memória inserido

no leitor), vá em Iniciar/Programas/Multimedia Card Reader/Flash Ranger.

2. Selecione o icone XD, clique em “Low Level Format”.

3. Quando esse processo estiver concluído, retire o cartão, clique em“OK” e

remova o cartão de memória.

4. Insira novamente o cartão e siga as instruções iniciais de uso normal do leitor.

System Requirements

• WindowsServer2003/XP/Vista/7;ouMacOS10.4.5ouacima

• PortaUSB

LED

100939_100946_04_man_ML3.indd 3 7/13/10 8:22:06 AM

4ESPAÑOL

Lectora/EscritoradeMultiplesTarjetas•Manualdelusuario Español

Gracias por comprar la Lectora / Escritora de Multiples Tarjetas MANHATTAN®,

Modelo 100939 (Negro) ó Modelo 100946 (Azul). Para ver una cha tecnica

con una lista completa de caracteristicas y especicaciones, visite

www.manhattan-products.com.

Operación

1. Use el cable incluido para conectar Lectora / Escritora de Multiples Tarjetas

al puerto USB de su PC. El sistema operativo detectará automáticamente

el dispositivo e instalará los controladores necesarios.

2. Conrme que el LED verde enciende lo que indica una conexión correcta.

3. Inserte una tarjeta de memoria en la ranura correspondiente.

4. Conrme que el LED cambia a rojo para indicar que el dispositivo está listo

para funcionar.

Formateo de Tarjeta de Memoria (Si es necesario)

Los usuarios de XD puede que tengan que formatear la tarjeta de memoria

antes de su uso (indicado por el mensaje“protección escritura” o “error lectura/

escritura”. Si este es el caso, basta con seguir estos pasos para utilizar la

herramienta Flash Ranger para formatear la tarjeta de memoria.

1. Enelescritoriodelequipo(conlatarjetadememoriaaúninsertadaenel

lector / grabador), vaya a Inicio / Programas / Multimedia Card Reader /

Flash Ranger.

2. Seleccione el icono XD, a continuación, haga clic en“Low Level Format.”

3. Cuando reciba el mensaje“Low Level Format se ha completado. Por favor,

retire la tarjeta“, haga clic en ”OK.“

4. Vuelvaainsertarlatarjetadememoriaycontinueconlospasosanteriores

de Operación.

Requerimientos de Sistema

• WindowsServer2003/XP/Vista/7;oMacOS10.4.5osuperior

• PuertoUSB

LED Encendido

100939_100946_04_man_ML3.indd 4 7/13/10 8:22:07 AM

Supports:

CompactFlash Type I/II, CF 3.0, CF 4.0, CF Elite Pro, CF High Speed, CF PRO I/

II, Extreme CF, Extreme III CF, Ultra II CF, XS-XS CF, IBM and Hitachi Microdrive,

MagicStor, Memory Stick, Memory Stick Duo, Memory Stick Extreme III PRO,

Memory Stick Extreme PRO, Memory Stick Micro (M2), Memory Stick PRO,

Memory Stick PRO Duo, Memory Stick PRO HG, Memory Stick ROM, Memory

Stick Select, Memory Stick Ultra II PRO, High Speed Memory Stick PRO, High

Speed Memory Stick PRO Duo, MagicGate, MagicGate Duo, MagicGate PRO,

MagicGate PRO Duo, High Speed MagicGate PRO, High Speed MagicGate

PRO Duo, SecureDigital (SD), Elite Pro SD, Extreme SD, Extreme III SD, High

Speed miniSD*, High Speed SD, microSD / TransFlash, miniSD*, Pro SD,

SDHC, Ultra SD, Ultra II SD, Ultra II SD Plus, Ultra Speed SD, Ultra-X SD, MMC

/ MMC 4.0 / MMC 4.2, RS-MMC*, High Speed MMC / RS-MMC*, RS-MMC 4.0*,

MMCmobile*, MMCplus*, XD / XD 1.21

100939_100946_04_man_ML3.indd 5 7/13/10 8:22:08 AM

WARRANTY INFORMATION

ENGLISH 

For warranty information, go to www.manhattan-products.com/warranty.

PORTUGUÊS 

Para informações sobre garantia, ir para www.manhattan-products.com/warranty.

ESPAÑOL 

Si desea obtener información sobre la garantía, visite

www.manhattan-products.com/warranty.

FRANÇAIS 

Pour consulter les informations sur la garantie, visitez

www.manhattan-products.com/warranty.

EN MÉXICO: Poliza de Garantia MANHATTAN — Datos del importador y responsable ante el consumidor

ICIntracomMéxico,S.A.deC.V.•Av.InterceptorPoniente#73,Col.ParqueIndustrialLaJoya,Cuautitlan

Izcalli,EstadodeMéxico,C.P.54730,México.•Tel.(55)1500-4500

La presente garantía cubre los siguientes productos contra cualquier defecto de fabricación en sus

materiales y mano de obra.

A. Garantizamos los productos de limpieza, aire comprimido y consumibles, por 60 dias a partir de la fecha

de entrega, o por el tiempo en que se agote totalmente su contenido por su propia función de uso,

lo que suceda primero.

B. Garantizamos los productos con partes moviles por 3 años.

C. Garantizamoslosdemasproductospor5años(productossinpartesmoviles),bajolassiguientes

condiciones:

 1. Todoslosproductosaquesereereestagarantía,amparasucambiofísico,sinningúncargopara

el consumidor.

2. El comercializador no tiene talleres de servicio, debido a que los productos que se garantizan no

cuentan con reparaciones, ni refacciones, ya que su garantía es de cambio físico.

3. La garantía cubre exclusivamente aquellas partes, equipos o sub-ensambles que hayan sido instaladas

  defábricaynoincluyeenningúncasoelequipoadicionalocualesquieraquehayansidoadicionados

al mismo por el usuario o distribuidor.

Para hacer efectiva esta garantía bastara con presentar el producto al distribuidor en el domicilio donde

fueadquiridooeneldomiciliodeICIntracomMéxico,S.A.deC.V.,juntoconlosaccesorioscontenidos

en su empaque, acompañado de su póliza debidamente llenada y sellada por la casa vendedora

(indispensable el sello y fecha de compra) donde lo adquirió, o bien, la factura o ticket de

compra original donde se mencione claramente el modelo, numero de serie (cuando aplique) y

fecha de adquisición. Esta garantia no es valida en los siguientes casos: Si el producto se hubiese

utilizadoencondicionesdistintasalasnormales;sielproductonohasidooperadoconformealos

instructivosdeuso;ósielproductohasidoalteradootratadodeserreparadoporelconsumidoró

terceras personas.

100939_100946_04_man_ML3.indd 6 7/13/10 8:22:08 AM

FEDERAL COMMUNICATIONS COMMISSION

REGULATORY STATEMENT

FCC Class B

This equipment has been tested and found to comply with the limits for a Class B digital device,

pursuanttoPart15ofFederalCommunicationsCommission(FCC)Rules.Theselimitsaredesigned

to provide reasonable protection against harmful interference in a residential installation. This

equipment generates, uses and can radiate radio frequency energy, and if not installed and used

in accordance with the instructions may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this

equipment does cause harmful interference to radio or television reception, which can be determined

by turning the equipment o and on, the user is encouraged to try to correct the interference by one or

more of the following measures:

• Reorientorrelocatethereceivingantenna.

•Increasetheseparationbetweentheequipmentandthereceiver.

•Connecttheequipmenttoanoutletonacircuitdierentfromthereceiver.

• Consultthedealeroranexperiencedradio/TVtechnicianforhelp.

100939_100946_04_man_ML3.indd 7 7/13/10 8:22:10 AM

MANHATTAN® oers a complete line of PC Components,

Peripherals, Cables and Accessories. Ask your local computer dealer for more information

or visit www.manhattan-products.com.

All products mentioned are trademarks or registered trademarks of their respective owners.

MANHATTAN® oferece uma linha completa de Componentes para PC, Periféricos, Cabos e

Acessórios. Consulte seu Distribuidor local para mais informações ou visite

www.manhattan-products.com.

Todos os produtos mencionados são marcas comerciais ou marcas registradas de seus

respectivos proprietários.

MANHATTAN® ofrece una línea completa Componentes para PC, Periféricos, Cables y

Accesorios. Consulte a su distribuidor local para más información ó visitenos

www.manhattan-products.com.

Todos los productos mencionados son marcas comerciales o marcas registradas de sus

respectivos propietarios.

MANHATTAN® ore un assortiment complet de composants de PC, des périphériques,

des câbles et des accessoires

www.manhattan-products.com.

Tous les produits mentionnés sont des marques commerciales ou des marques déposées

de leurs propriétaires respectifs.

100939_100946_04_man_ML3.indd 8 7/13/10 8:22:12 AM
