Manta MM3000 Bedienungsanleitung

Aby zapewnić prawidłową obsługę sprzętu

zapoznaj się dokładnie z instrukcją

i zachowaj ją na przyszłość.

To ensure proper use of this product

please read this User Manual carefully

and keep for future reference.

Instrukcja obsługi u User’s Manual

Cooler

MODEL: MM3000

Cooler-MM3000

Instrukcja obsługi

Uwaga!

Aby zmniejszyć ryzyko pożaru, czy porażenia prądem,

nie należy narażać urządzenia na kontakt z wilgocią i

uszkodzenia mechaniczne.

Uwaga!

Błyskawica w trójkącie jest ostrzeżeniem przed niebez-

piecznie wysokim napięciem wewnątrz urządzenia.

Uwaga! Żeby zredukować ryzyko porażenia prądem,

nigdy nie zdejmuj obudowy. Nie próbuj samodzielnie na-

prawiać urządzenia. Powyższe czynności może wykony-

wać tylko wykwalikowany personel punktu serwisowego.

Wykrzyknik w trójkącie nalega na zapoznanie się z in-

strukcją obsługi.

Ważne zasady bezpieczeństwa

Uwaga!

Nie otwierać, grozi porażeniem prądem elektrycznym.

Wszelkich ingerencji mechanicznych może dokonywać

tylko wykwalikowany personel.

Jeśli przenosisz urządzenia pomiędzy środowiskami o

krańcowo różnych temperaturach, np. zimą z dworu do

ciepłego pokoju, wewnątrz głośników może skroplić się

para wodna. W takim przypadku trzeba odczekać z podłą-

czeniem do sieci, do całkowitego wyschnięcia urządzenia

(przynajmniej dwie godziny). Nie zastosowanie się do tego

ostrzeżenia grozi porażeniem prądem (nawet śmiertel-

nym), a w najlepszym wypadku uszkodzeniem urządzenia

i utratą gwarancji.

Aby nie narazić się na pożar lub porażenie prądem, nie

wystawiaj urządzeń na deszcz i wilgoć. Nie umieszczaj

głośników w pomieszczeniach zaparowanych w pobliżu

wody np. wanny, umywalki, zlewu, pralki przy basenie i

tym podobnych. Nie dotykaj kabla sieciowego i urządzenia

mokrymi rękami.

Nie stawiaj na głośnikach żadnych pojemników zawiera-

jących ciecz w rodzaju wazonów itp.

W wypadku, gdy z któregoś z głośników zacznie wydo-

bywać się dym, nienaturalne dźwięki lub zapach należy

natychmiast wyłączyć zestaw i wyjąć wtyczkę z gniazda

zasilania, a następnie skontaktować się z wyspecjalizowa-

nym serwisem.

Wyłącz zestaw z gniazda sieciowego jeśli nie zamie-

rzasz używać go przez dłuższy okres czasu.

Wyłączając zestaw z prądu zawsze chwytaj za wtyczkę,

nigdy za kabel.

Szczególną uwagę zwracaj na stan kabla sieciowego,

sprawdzaj, czy nie jest uszkodzony lub złamany, co grozi

pożarem, porażeniem prądem lub uszkodzeniem zestawu.

Cooler-MM3000

Uwaga! Upewnij się, że masz stały dostęp do wtycz-

ki sieciowej tak, by w każdej chwili można było odłączyć

urządzenie od prądu.

Nie zakłócaj wentylacji przykrywając głośnik niskotono-

wy (subwoofer) gazetami, serwetkami, zasłonkami itp.

Nie wpychaj i nie wrzucaj żadnych przedmiotów przez

dziurki w obudowie ani do wtyków. Narażasz się w ten spo-

sób na pożar, porażenie prądem (nawet śmiertelne) lub w

najlepszym wypadku na uszkodzenie zestawu.

Pamiętaj o odłączeniu zestawu od sieci przed czysz-

czeniem. Nie używaj do czyszczenia żadnych płynów ani

aerozoli. Użyj suchej szmatki. Nie narażaj zestawu na za-

chlapania i zatłuszczenia. Nie stawiaj na głośnikach na-

czyń z płynami w rodzaju wazonów.

Nie wystawiaj urządzeń na działanie promieni słonecz-

nych. Unikaj źródeł otwartego ognia w rodzaju zapalonych

świec stawianych na subwooferze lub satelitach, czy bli-

skości kuchenek gazowych. Trzymaj zestaw z dala od ka-

loryferów i innych źródeł ciepła.

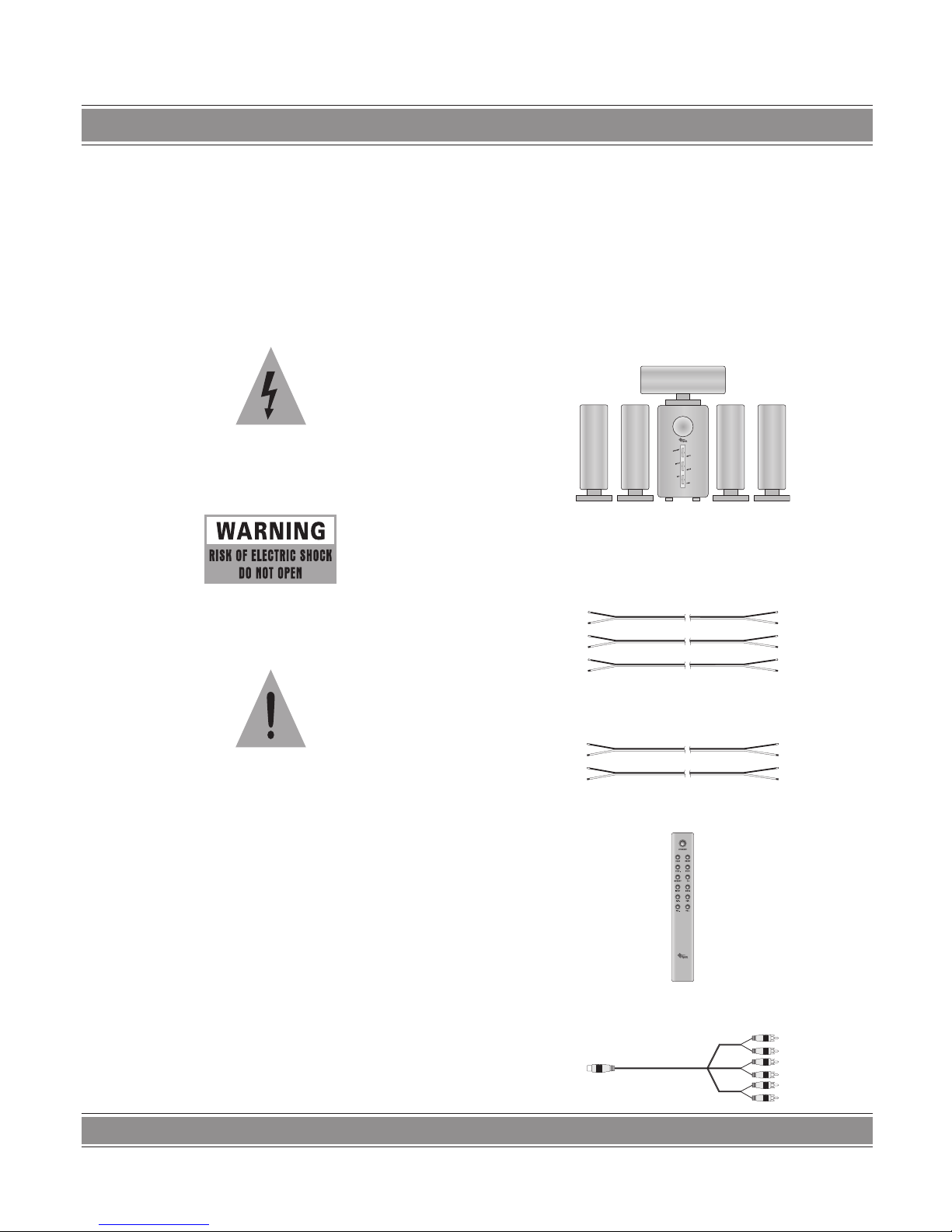

Co w zestawie

Głośniki

Głośnik niskotonowy z wbudowanym wzmacniaczem,

5 głośników satelit: dwa przednie (Front Speakers), dwa

tylne (Rear Speakers) i centralny (Center Speaker).

Przewody

Trzy przewody o długości 2,5 metrów do połączenia gło-

śnika niskotonowego z głośnikiem centralnym i głośnikami

przednimi

Dwa przewody o długości 8 metrów do połączenia głośnika

niskotonowego z głośnikami tylnymi.

Pilot

Pilot do zdalnego sterowania zestawem.

Kable

Kabel DIN9/6 x cinch do połączenia zestawu ze źródłem

dźwięku 5.1.

Cooler-MM3000

Kabel 2 x cinch/2 x cinch do połączenia zestawu ze źró-

dłem dźwięku 2.0 stereo.

Antena

Kabel antenowy służący do odbioru fal ultrakrótkich.

Instrukcja

Aby zapewnić prawidłową obsługę sprzętu

zapoznaj się dokładnie z instrukcją

i zachowaj ją na przyszłość.

To ensure proper use of this product

please read this User Manual carefully

and keep for future reference.

Instrukcja obsługi � User’s Manual

Cooler

MODEL: MM3000

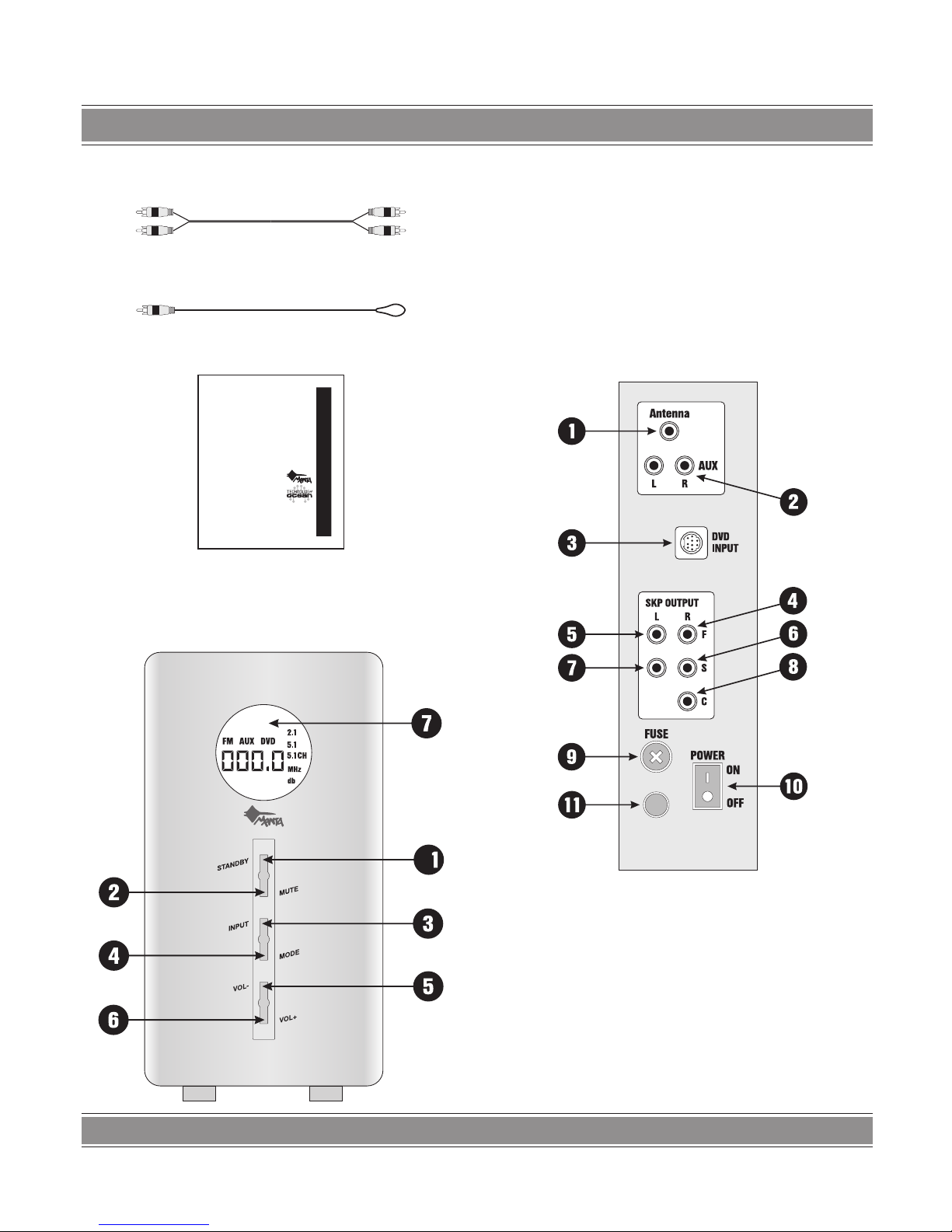

Panel przedni

1. STANDBY Włączanie/Wyłączanie

2. MUTE Wyciszenie i powtórne włączenie głosu

3. INPUT – Przełącznik źródeł dźwięku.

4. MODE – Przełącznik trybów dźwięku 2.1, 5.1, 5.1 CH

5. VOL- – Zmniejszanie natężenia dźwięku.

6. VOL+ – Zwiększanie natężenia dźwięku.

7. Wyświetlacz

Panel tylny

1. Wejście antenowe

2. Wejście 2.0 STEREO (2 x cinch)

3. Wejście 5.1 (DIN 9)

4. Gniazdo wyjściowe głośnika przedniego prawego

5. Gniazdo wyjściowe głośnika przedniego lewego

6. Gniazdo wyjściowe głośnika tylnego prawego

7. Gniazdo wyjściowe głośnika tylnego lewego

8. Gniazdo wyjściowe głośnika centralnego

9. Nakrętka bezpiecznika

10. Włącznik/wyłącznik

11. Kabel sieciowy

Cooler-MM3000

Pilot 1. [STANDBY] – Włącza zestaw lub przestawia w stan

uśpienia.

2. [SCAN] – Automatycznie znajduje stacje radiowe.

3. [STEP-] – Służy do ręcznej korekty częstotliwości

(w dół).

4. [MEMORY] – Automatycznie programuje i zapisuje

stacje radiowe.

5. [INPUT] – Wybiera źródło dźwięku FM

(radio)/AUX/DVD.

6. [S.W-] – Zmniejsza natężenie dźwięku głośnika

niskotonowego.

7. [VOL-] – Zmniejsza natężenie dźwięku zestawu.

8. [RESET] – Resetuje (zeruje) ustawienia systemu.

9. [STEP+] – Służy do ręcznej korekty częstotliwości

(w górę).

10. [DI] – Przełącza pomiędzy zapamiętanymi stacjami

radiowymi.

11. [MODE] – Przełącza tryby dźwięku 2.1, 5.1, 5.1CH.

12. [S.W+] – Zwiększa natężenie dźwięku głośnika

niskotonowego.

13. [VOL+] – Zwiększa natężenie dźwięku zestawu.

Użycie pilota

Staraj się wycelować diodę emisyjną pilota dokładnie w

stronę czujnika pilota na panelu przednim głośnika nisko-

tonowego (pod wyświetlaczem).

Maksymalny dystans, z którego można starować zesta-

wem za pomocą pilota wynosi 8 metrów.

Używając pilota staraj się nie odchylać go o kąt większy

niż 30 stopni w pionie i poziomie.

1. Skieruj pilota diodą w stronę subwoofera.

2. Nie narażaj pilota na upadki z dużej wysokości

oraz uderzenia.

3. Nie otwieraj pilota (poza gniazdem baterii).

4. Nie używaj pilota w środowisku o wysokiej

temperaturze i wilgoci.

5. Staraj się nie wylewać wody i innych płynów

na pilot.

6. Sensor pilota na panelu przednim subwoofera

wystawiony na działanie promieni słonecznych

lub bardzo jasne oświetlenie może nie działać

lub nie działać prawidłowo.

Cooler-MM3000

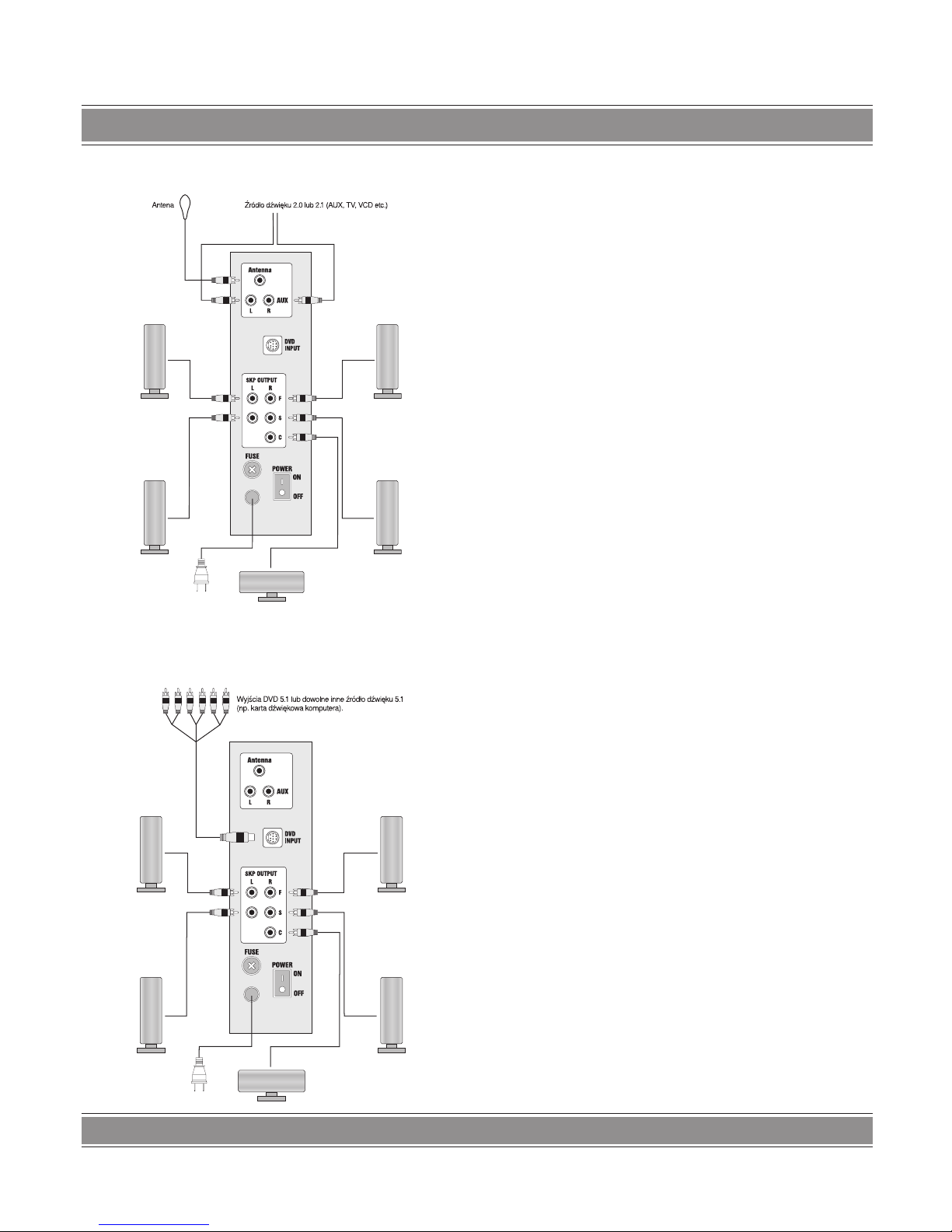

Schemat podłączenia 1

Schemat podłączenia 2

Aby uruchomić zestaw: podłącz głośniki wg schema-

tu, podłącz źródło dźwięku i włącz wtyczkę sieciową do

gniazda sieciowego 230V/50Hz. Włóż baterie do pilota jak

pokazano na rysunku wewnątrz gniazda baterii. Włącz ze-

staw włącznikiem na tylnej ściance subwoofera.

Ustawienia źródeł dźwięku

1. W celu podłączenia systemu do źródła dźwięku z wyj-

ściem stereo, należy skorzystać ze „Schematu podłącze-

nia 1”. Trzeba podłączyć wszystkie kolumny wg rysunku.

Następnie używając kabla 2 x cinch/2 x cinch jedną jego

stronę podłączyć do wejść AUX (2 x cinch) na tylnej ścian-

ce głośnika niskotonowego, a drugą do źródła dźwięku.

Wciśnij na pilocie klawisz [INPUT] lub klawisz INPUT na

głośniku niskotonowym tyle razy, by na wyświetlaczu uak-

tywnił się napis AUX. Następnie klawiszem [MODE] pilota

lub głośnika niskotonowego przestaw system dźwięku na

2.1 jeśli chcesz, by grały tylko dwie przednie kolumny i sub-

woofer lub na 5.1, gdy chcesz, by grały wszystkie głośniki.

2. Aby podłączyć DVD lub inne źródło dźwięku 5.1 (np.

kartę dźwiękowa komputera), należy skorzystać ze „Sche-

matu podłączenia 2”. Najpierw należy podłączyć wszyst-

kie kolumny zestawu, a następnie wtyczkę DIN9 kabla

„DIN9/6 x cinch” (w zestawie) podłączyć do adekwatnego

gniazda na panelu tylnym subwoofera. Drugi koniec kabla

zakończony sześcioma wtykami typu cinch należy podłą-

czyć do wyjść dźwięku DVD lub innego źródła dźwięku 5.1.

Należy wcisnąć na pilocie klawisz [INPUT] lub INPUT na

głośniku niskotonowym tyle razy, by na wyświetlaczu uak-

tywnił się napis 5.1 CH. Teraz system jest gotowy do od-

twarzania dźwięku AC-3/DTS.

3. Jeśli chcesz skorzystać z wbudowanego w głośnik ni-

skotonowy tunera radiowego, wybierz klawiszem [INPUT]

pilota lub subwoofera tryb FM, a klawiszem [MODE] pilota

lub subwoofera tryb dźwięku 2.1 lub 5.1. Wciskając klawisz

[RESET] pilota możesz wyzerować wszelkie ustawienia

stacji zapisane do tej pory. Następnie wciskając klawisze

[STEP-] i [STEP+] pilota (skok o 50kHz) możesz zacząć

przeszukiwać pasmo FM (87~108 MHz). Aby znaleźć sta-

cję automatycznie, należy wcisnąć klawisz [SCAN] pilota i

zaczekać aż urządzenie samo znajdzie najbliższą stację i

zatrzyma się na niej.

Wygodniejszym sposobem jest skorzystanie z dobro-

dziejstw klawisza [MEMORY] pilota, dzięki któremu zosta-

ną automatycznie znalezione i zapisane wszelkie źródła

sygnału (stacje) na częstotliwości (UKF). Wybranie żąda-

nej stacji następuje wówczas poprzez wciskanie klawisza

[ID] (przeskok do kolejnej zaprogramowanej stacji).

Cooler-MM3000

Uwaga!

Aby słuchać radia należy pamiętać o zainstalo-

waniu anteny. Trzeba podłączyć wtyk anteny do gniazda na

panelu tylnym subwoofera, a kabel anteny powiesić uprzed-

nio rozciągnąwszy dla zapewnienia najlepszego odbioru.

Regulacja natężenia dźwięku

Aby zmienić natężenie dźwięku w całym zestawie

(6 głośnikach) należy użyć klawiszy [VOL-] i [VOL+] pilo-

ta lub dotknąć wyświetlacza na głośniku niskotonowym w

miejscu zmniejszania lub zwiększania natężenia dźwięku.

Regulacja tonów basowych odbywa się poprzez wci-

śnięcie na pilocie klawisza [S.W-] lub [S.W+]. Na wyświe-

tlaczu pokaże się wówczas poziom dźwięku głośnika ni-

skotonowego.

Rozstawienie głośników

Głośnik centralny

Głośnik centralny winien być umieszczony centralnie

(jak sama nazwa wskazuje) na wprost widza (słuchacza).

Jeśli z zestawu korzysta pojedynczy odbiorca, sugerujemy

tak rozstawić głośniki przednie i centralny, by były one od-

dalone o tę samą odległość od uszu słuchacza (diagram

A). Jeśli z zestawu korzysta grupa ludzi, sugerujemy roz-

wiązanie pokazane w diagramie B. Unikaj rozwiązania po-

kazanego w diagramie C kiedy to głośnik centralny znajdu-

je się bliżej słuchacza niż głośniki prawy i lewy.

Głośniki przednie

Głośniki przednie (prawy i lewy) powinny tworzyć z miej-

scem, w którym znajduje się słuchacz kąt 45–60 stopni,

jak to pokazano na rysunku. Przyczym kąt 45 stopni prefe-

rowany powinien być raczej do oglądania lmów z dźwię-

kiem przestrzennym, a 60 stopni do oglądania lmów i

słuchania muzyki.

Głośniki przednie powinny również, o ile to tylko możli-

we, znajdować się w tej samej linii poziomej względem sie-

bie jak pokazuje rysunek. Ustawiony na telewizorze głośnik

centralny powoduje, że pozostałe dwa głośniki przednie

umieszczono na podstawkach. Najlepiej byłoby również,

by linia ta pokrywała się z linią poziomu uszu słuchacza

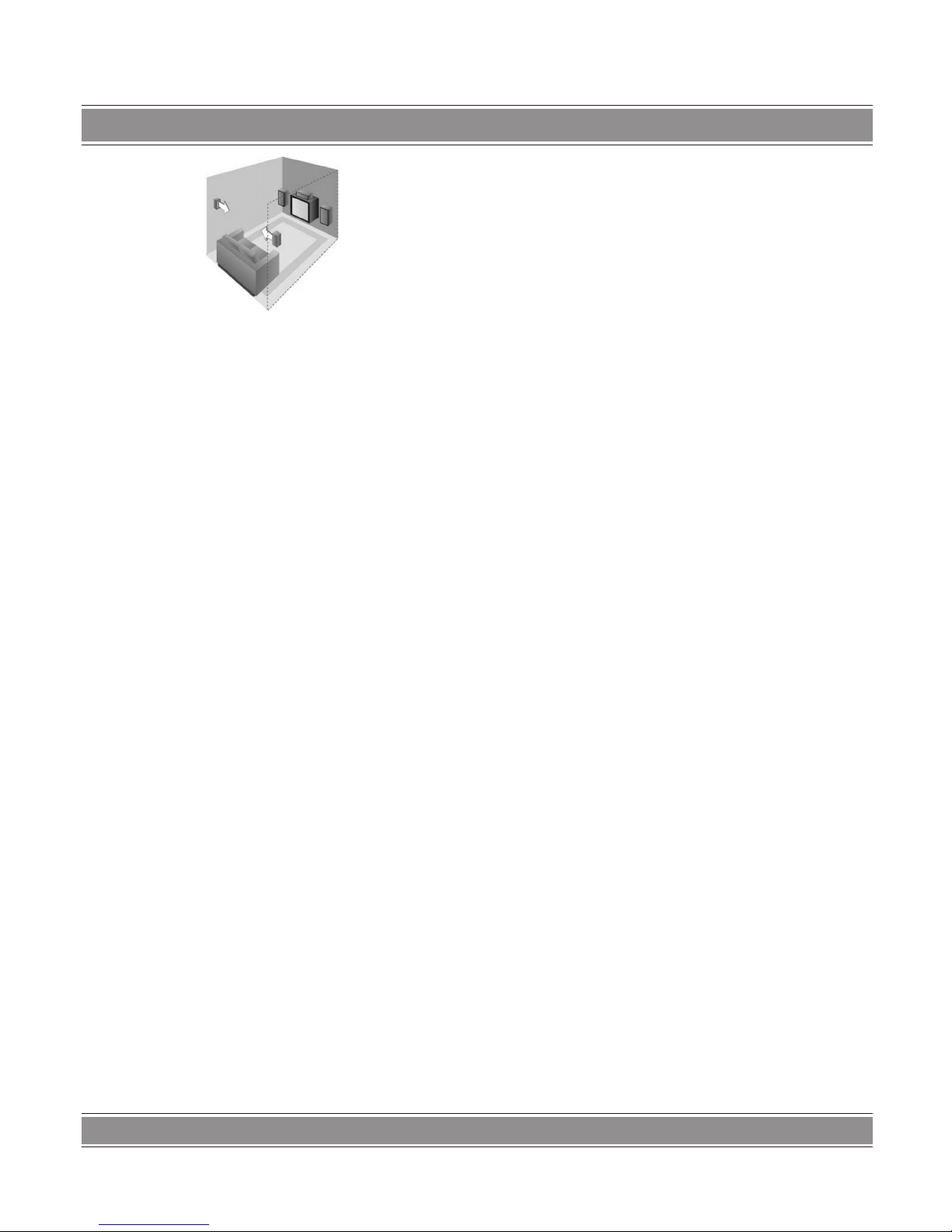

Głośniki tylne

Głośniki tylne, jeśli chodzi o zorientowanie pionowe, powin-

ny być ustawione na linii uszu słuchacza, ale nie za nim. Rzut

z góry pokazuje rysunek.

Głośniki tylne powinny znajdować się w pionie na linii

uszu słuchacza.

Powinny też, dla zapewnienia najlepszego efektu prze-

strzennego znajdować się nieco ponad linią uszu słucha-

cza, jak pokazano na rysunku następnym.

Umieść głośniki tylne 30-60 cm wyżej niż uszy słuchacza.

Skieruj głośniki prosto (przed siebie), a nie do dołu (na

uszy słuchacza). Dopiero wówczas warunki słuchania

efektów dźwiękowych lub muzyki spowodują, że odbiorca

poczuje się jak w kinie.

Cooler-MM3000

Skieruj głośniki prosto, a nie na uszy słuchacza.

W przypadku innego ustawienia efekt przestrzenny

może być zakłócony lub całkowicie niesłyszalny.

Jeśli wystąpią problemy

Pilot nie działa.

 Sprawdź, czy zestaw został włączony włącznikiem

kołyskowym na tylnej ściance głośnika niskotono-

wego.

 Sprawdź, czy są baterie w pilocie

i czy się nie wyładowały.

 Zmień dystans lub kąt ustawienia pilota.

Brak dźwięku lub zasilania.

 Zestaw nie został podłączony do sieci. Sprawdź,

czy wtyczka sieciowa została podłączona do gniaz-

da sieciowego oraz, czy zestaw został włączony

przełącznikiem kołyskowym na panelu tylnym

głośnika niskotonowego.

 Kable głośnikowe nie są (lub są nieprawidłowo)

podłączone do gniazd wyjściowych na panelu

tylnym głośnika niskotonowego.

 Nie zostało podłączone źródło dźwięku, nie przełą-

czono na odpowiednie połączenie lub podawany z

urządzenia dźwięk jest zbyt cichy. Sprawdź prawidło-

wość podłączenia kabli doprowadzających dźwięk

ze źródła oraz, czy ustawiłeś pilotem odpowiedni

rodzaj podłączenia (AUX, DVD). Sprawdź potencjo-

metr dźwięku w urządzeniu, które jest jego źródłem.

 Sprawdź bezpiecznik.

Brak dźwięku przy ustawionej opcji DVD

 Nie została ustawiona opcja dźwięku 5.1 CH w menu

dźwięku odtwarzacza DVD (komputera). Przestaw

w ustawieniach dźwięku odtwarzacza (komputera)

STEREO na 5.1 CH.



Sprawdź, czy nie jest włączona opcja MUTE (wycisz)

Zniekształcenia dźwięku

przy dużym natężeniu dźwięku

 W urządzeniu stanowiącym źródło dźwięku ustawio-

no zbyt wysoki poziom natężenia dźwięku. Zmniejsz

natężenie dźwięku w urządzeniu źródłowym lub

przycisz dźwięk przyciskiem pilota [VOL-] lub senso-

rem VOL- na wyświetlaczu.

Uwaga!

Właściwe podłączenie wszelkich źródeł dźwięku

(telewizora, magnetowidu, DVD odtwarzacza CD czy MP3)

jest najważniejszym warunkiem prawidłowego funkcjono-

wania zestawu i otrzymania najlepszej jakości dźwięku.

Uwaga! W niektórych odtwarzaczach DVD można

ustawić bardzo duży poziom natężenia dźwięku wyjścio-

wego. Podczas wszelkich prób i przy pierwszym podłącze-

niu zaleca się do absolutnego minimum przyciszyć dźwięk

zestawu klawiszem [VOL-] pilota.

Brak dźwięków basowych

 Sprawdź, czy dźwięk basowy nie został ustawiony

na zbyt niskim poziomie.

Specykacja

Moc wyjściowa:

Głośnik niskotonowy: 20 W

Głośniki satelity: 7,5 W

Impedancja:

Głośnik niskotonowy: 6,5”/8 Ohm

Głośniki satelity: 3”/4 Ohm

Zakres częstotliwości radia: 87~108MHz

Pasmo przenoszenia: 20Hz~20kHz

Odstęp sygnału od szumu: >65dB

Właściwości sieci: ~230V/50~60MHz

Cooler-MM3000

User’s manual

Safety Precaution

Warning! To reduce the risk of re or electrical shock,

do not expose this appliance to dripping or spashing.

The lighting ash and arrowhead within the triangle is

a warning sign alerting you of “dangerous voltage” inside

the product.

Warning! To reduce the risk of electric shock, do not

remove cover (on back). No user serviceable parts inside.

Refer servicing to qualied service personnel.

The exclamation point within the triangle is a warning

sing alerting you of important instructions accompanying

the product.



To avoid shock hazard or damage to the unit, do not

attempt to remove the cover or the rear panel. All servi-

cing should be reffered to qualied service personnel

 To avoid overheating, do not place the unit directly

under the sun, and stay away from any heat source.

 Do not expose the unit to rain or moisture, avoid pla-

cing container with water on top of the system.

 Please turn the power off and unplug the main plug

when the unit is not in use.

 To disconnect the main plug, pull the power plug.

Do not pull the power cord.

 Avoid any loosen item drop in to the subwoofer

through its ventilator.

 Do not use hard abrasives or chemicals to clean the

unit, as it will damage the surface nish, use only a

soft and damp cloth.

 Place the unit far enough from other equipments for

good heat dissipation.

Package Contents

Before Using

Please unwrap the packing carefully, and save the pac-

king materials for future usage.

Speakers

Subwoofer with built-in amplier, 5 satelite speakers: 2

front speakers, 2 rear speakers, center speaker (label on

the back of each speaker).

Speaker cable

Three 2.5 meter speaker cables are for connect from

Active Subwoofer center channel and front channel to the

center speakern and front speakers.

Two 8 meter speaker cables are for connect from Active

Subwoofer surround channel to rear speaker.

Remote control

DIN9/6 x cinch Cable

Cooler-MM3000

Audio cable (2 x cinch/2 x cinch)

Antenna

User’s manual

Aby zapewnić prawidłową obsługę sprzętu

zapoznaj się dokładnie z instrukcją

i zachowaj ją na przyszłość.

To ensure proper use of this product

please read this User Manual carefully

and keep for future reference.

Instrukcja obsługi � User’s Manual

Cooler

MODEL: MM3000

Front Panel

1. Standby

2. MUTE

3. Audio Sources Input Selection

4. Switch for 2.1, 5.1 or 5.1CH

5. Master Volume Down

6. Master Volume Up

7. LCD Display

Rear panel

1. Antenna input

2. 2.0 Stereo Input (2 x cinch)

3. 5.1 Input (DIN 9)

4. Front Right Output

5. Front Left Output

6. Surround Right Output

7. Surround Left Output

8. Center Output

9. Current fuse tube

10. Power on/off switch

11. Electric Power Wire

Inhaltsverzeichnis

Sprachen:

Andere Manta Sprecher Handbücher

Manta

Manta SPK9209 Bedienungsanleitung

Manta

Manta SPK5025 NIKE Bedienungsanleitung

Manta

Manta MM290 Bedienungsanleitung

Manta

Manta SPK1001 Bedienungsanleitung

Manta

Manta PHANTOM SPK5450 Bedienungsanleitung

Manta

Manta SPK202FM Bedienungsanleitung

Manta

Manta SPK5024 Bedienungsanleitung

Manta

Manta SPK9419 Bedienungsanleitung

Manta

Manta HELIOS Bedienungsanleitung

Manta

Manta SPK5002 Bedienungsanleitung

Manta

Manta SPK402 Bedienungsanleitung

Manta

Manta Power Audio SPK5032 Bedienungsanleitung

Manta

Manta MM1560 Rekuel Bedienungsanleitung

Manta

Manta SPK440 Bedienungsanleitung

Manta

Manta SPK207 Bedienungsanleitung

Manta

Manta OREGON Bedienungsanleitung

Manta

Manta SPK95019 Bedienungsanleitung

Manta

Manta SPK216 Bedienungsanleitung

Manta

Manta SPK11GO Bedienungsanleitung

Manta

Manta MIAMI SPK416 Bedienungsanleitung

Manta

Manta SPK9207 Bedienungsanleitung

Manta

Manta Triton MM5500 Bedienungsanleitung

Manta

Manta Surfer MM4500 Bedienungsanleitung

Manta

Manta rainbow eye MA417 Bedienungsanleitung

Beliebte Sprecher Handbücher anderer Marken

argon audio

argon audio IE20 Bedienungsanleitung

Denon

Denon SC-N7 Bedienungsanleitung

Gemline

Gemline Ace 3952 Bedienungsanleitung

Focal

Focal ON WALL 300 Bedienungsanleitung

HEADRUSH

HEADRUSH Maximus HRSP 5024 Bedienungsanleitung

SoundLogic

SoundLogic BCCS-6/6395 Bedienungsanleitung

Peavey

Peavey DTH 218 Bedienungsanleitung

Avantree

Avantree Pluto Air Bedienungsanleitung

Morel

Morel Integra Series INTEGRA OVATION 4 Bedienungsanleitung

Oppo

Oppo SONICA Bedienungsanleitung

Bose

Bose SoundLink Wireless Music System Bedienungsanleitung

Rocksteady

Rocksteady Stadium Bedienungsanleitung

Bowers & Wilkins

Bowers & Wilkins 4 Bedienungsanleitung

Sonance

Sonance SONOS OUTDOOR Series Bedienungsanleitung

Electro-Voice

Electro-Voice EVID FM4.2 Bedienungsanleitung

Pioneer

Pioneer XW-HTD630 Bedienungsanleitung

Onn

Onn BWA16AA002 Bedienungsanleitung

HP GL313AA - USB Speakers PC Multimedia Bedienungsanleitung
