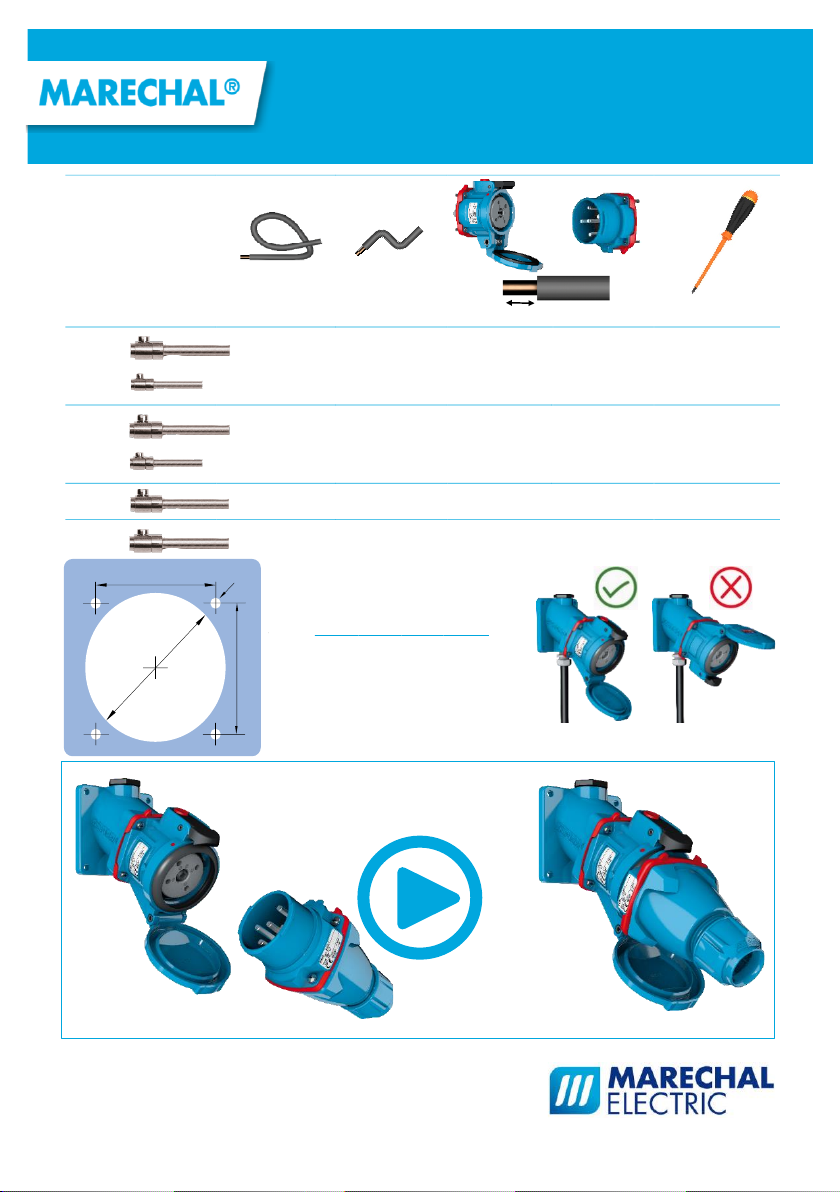

Marechal Electric DS1 Bedienungsanleitung
DS1/DS3/DS6/DS9
QUICK START GUIDE
marechal.com
IS 06-1 [DS1/DS3/DS6/DS9] Rev A.1 - 2022-11
A
mm
øB
mm
øC
mm
DS1
48
57
5
DS3
55
69
5
DS6
66
81
6
DS9
81
100
6

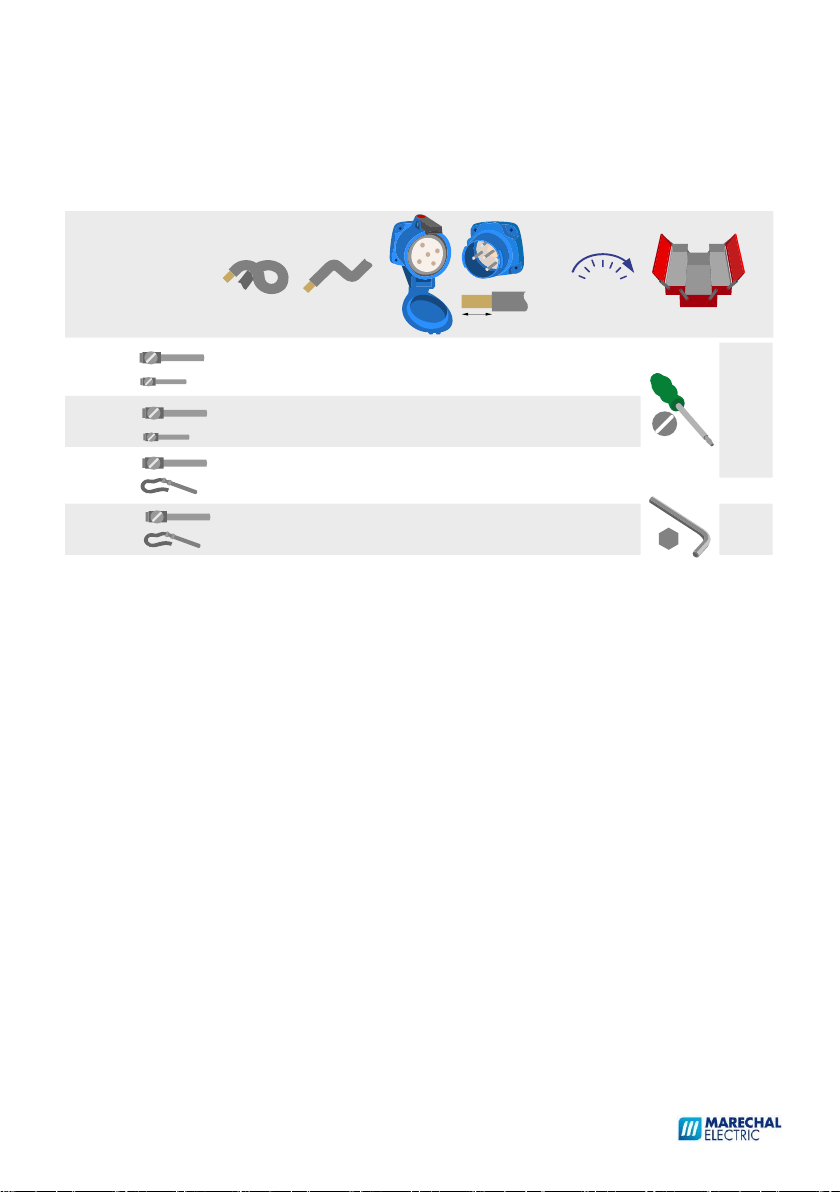

DS
Type
mini-maxi
mm²
mini-maxi
mm²
mm
Nm (Hm)
DS1
2.5 6
2.5 6
2.5 10
2.5 10
10
19
10
19
1.5
1.5
DS3
6 16
1 2.5
10 25
1.5 4
12
17
14
13
1.8
0.8
DS6
10 25
10 35
24
4
DS9
25 70
25 95
30
9
FRANÇAIS
APPAREILS À AUTO-ÉJECTION
RESPONSABILITÉ
DOCUMENTATION
►AVANT-PROPOS
MODE D'EMPLOI
SOMMAIRE
AVANT-PROPOS
CARACTÉRISTIQUES GÉNÉRALES
AVERTISSEMENTS
CÂBLAGE
INSTALLATION
Ce mode d'emploi a été préparé en anglais et traduit en
différentes langues. En cas de divergence, la version originale
anglaise prévaudra. Le conserver pour toute utilisation
ultérieure. Lire entièrement ce mode d'emploi avant de
procéder à l'installation. Les socles de prise de courant, fiches,
prises mobiles et socles de connecteurs sont désignés ci-après
sous le nom "d'appareils". Dans certains cas, pour des raisons
pratiques, certaines étiquettes sont livrées séparément.
Apposez-les près de l'appareil de manière appropriée et
lisible.
FONCTIONNEMENT
MAINTENANCE
IS 06-1 [DS1/DS3/DS6/DS9] Rev A.1 - 2022-11 3/86
,
FRANÇAIS
Les DECONTACTOR™, sont des appareils à usage industriel à
dispositif d'interruption incorporé suivant la IEC/EN 60309- 1
et 60309- 4. Ils conjuguent en un même appareil les fonctions
d’une prise de courant pour usages industriels et celles d’un
interrupteur. En courant alternatif, ils permettent de
connecter et déconnecter des charges mixtes résistives et
inductives, des charges très inductives ou d’importantes
surcharges en toute sécurité. À leurs calibres nominaux, les
DECONTACTOR™ ont les performances d'un interrupteur de
catégorie d’utilisation AC-22A et/ou AC-23A, suivant la norme
IEC/EN 60947-3. Ces appareils peuvent être verrouillés
électriquement par un organe de coupure en utilisant, le cas
échéant, un ou deux contacts auxiliaires comme pilote(s).
Suivant la norme IEC/EN 60529, les parties actives sont
protégées au fil métallique de 1 mm IP4X/IPXXD par un disque
de sécurité dont la manœuvre est effectuée par un appareil
complémentaire ayant des caractéristiques compatibles.
►CARACTÉRISTIQUES GÉNÉRALES
IS 06-1 [DS1/DS3/DS6/DS9] Rev A.1 - 2022-11 4/86
,
FRANÇAIS
• Ces appareils doivent être installés et entretenus par un
électricien qualifié.
• Les appareils MARECHAL® ne doivent être connectés qu’à
des appareils complémentaires MARECHAL®. Tout
remplacement de composant doit être réalisé exclusivement
avec des pièces d’origine MARECHAL®.
• Seuls doivent se connecter les appareils ayant des matériaux
d'enveloppe identiques : poly avec poly et métal avec métal.
Les appareils métalliques peuvent utiliser des accessoires
arrière (poignées, boîtiers, manchons) en matériau isolant.
• Pour un fonctionnement optimum, veiller à ce que le câble
n’empêche pas le retour de l'appareil à la position de repos.
• Respecter les couples de serrage recommandés. Appliquer
sans excès aux vis auto-taraudeuses le couple de serrage
nécessaire.
• Serrer les 4 vis de fermeture des boîtiers en matériau isolant
à un couple de 1.2 Nm.
►AVERTISSEMENTS (1/2)
• MARECHAL ELECTRIC SAS décline toute responsabilité en cas
de non-respect des normes applicables et du présent
document.
IS 06-1 [DS1/DS3/DS6/DS9] Rev A.1 - 2022-11 5/86
,
►AVERTISSEMENTS (2/2)
FRANÇAIS
• Dégainer le câble de la longueur adéquate en fonction de
l'accessoire utilisé. La gaine extérieure du câble doit pénétrer
suffisamment dans l'accessoire pour garantir l'étanchéité et
l'amarrage.
• Dénuder les conducteurs de la longueur indiquée. (D’autres
tailles de conducteur sont possibles en utilisant des embouts
amplificateurs spécifiques). Un embout serti peut permettre
d'éviter la dispersion des brins des conducteurs souples.
• Insérer complétement le conducteur et serrer la vis du serre-
fils au couple indiqué.
• Ne pas desserrer complétement les vis des serre-fils ;
• Au-delà de certaines valeurs de tension et de courant, les
appareils peuvent être utilisés comme "Connecteurs sans
pouvoir de coupure". Ils sont alors munis d'une étiquette
rouge : AVERTISSEMENT - Ne pas débrancher en charge. Le
respect de cet avertissement est de la responsabilité de
l'installateur et de l'utilisateur. Il peut être assuré par
l'adjonction d'un dispositif de verrouillage (voir Options de
verrouillage du socle) ou par une disposition de l'installation,
ou par une procédure appropriée.
►CÂBLAGE (1/2)
☼
Les bornes des contacts sont équipées d’un dispositif à
blocage élastique qui empêche leur desserrage sous l’effet du
tassement des conducteurs, des vibrations ou des chocs
thermiques.
IS 06-1 [DS1/DS3/DS6/DS9] Rev A.1 - 2022-11 6/86
,
►CÂBLAGE (2/2)
FRANÇAIS
Orienter les deux ergots de la bague côté crochet pour le
socle/prise mobile et côté ergots d’accrochage pour la
fiche/socle de connecteur.
Si nécessaire, coller les étiquettes de tension fournies dans un
sachet aux emplacements prévus à cet effet sur le socle de
connecteur et sur le couvercle de la prise.
BAGUES COULEUR (Sauf gamme CEM)
Intercaler une bague de couleur normalisée entre l'appareil et
son accessoire arrière (boîtier, poignée, etc.).
Cette bague fait office de joint d'étanchéité.
ÉTIQUETTES DE TENSION
IS 06-1 [DS1/DS3/DS6/DS9] Rev A.1 - 2022-11 7/86
,
►INSTALLATION (1/2)
• Les socles de prise ont un crochet de
retenue muni d’un bouton. Installer les
appareils pour que le bouton se trouve à
la partie supérieure.
FRANÇAIS
• Quand les appareils semi-encastrés sont montés sur une
surface métallique, les perçages suivants doivent être
respectés.
IS 06-1 [DS1/DS3/DS6/DS9] Rev A.1 - 2022-11 8/86
,
►INSTALLATION (2/2)
• lorsque le socle de connecteur d'un
appareil ayant un degré de protection
inférieur à IPX6 est orienté vers le bas, la
prise mobile n'est pas protégée contre
l'eau de ruissellement. Ce socle de
connecteur doit être abrité.
►FONCTIONNEMENT (1/3)
FRANÇAIS
• Seuls peuvent se raccorder les appareils ayant des
configurations de contacts et des caractéristiques électriques
compatibles.
• Le socle est protégé par un couvercle, maintenu en position
fermée par un crochet. Appuyer sur ce crochet pour libérer le
couvercle.
IS 06-1 [DS1/DS3/DS6/DS9] Rev A.1 - 2022-11 9/86
,
►FONCTIONNEMENT (2/3)
• Tourner l'appareil
en sens inverse pour
le retirer. Fermer le
couvercle.
FRANÇAIS
• Pour la connexion, faire correspondre les repères rouges des
carters. Introduire l'appareil puis le faire tourner dans le sens
des aiguilles d’une montre jusqu'en butée. L'appareil est en
position de repos, circuit ouvert.
• Enfoncer l'appareil à fond jusqu’à son accrochage. Le cas
échéant, utiliser les plaques de manœuvre ou les leviers de
fermeture et de verrouillage. Les plaques de manœuvre
doivent être assemblées sur les appareils de la façon suivante.
• Pour la déconnexion, décrocher les leviers de fermeture et
de verrouillage et appuyer sur le crochet. L'appareil retourne
en position de repos.
IS 06-1 [DS1/DS3/DS6/DS9] Rev A.1 - 2022-11 10/86
,
