Mark INFRA 30-9+ Benutzerhandbuch

Mounting instruction

Montageanleitung

Notice de montage

Montagehandleiding

MARK INFRA

0661530_R14

30-9+

40-9+

GAS CONNECTION

GASANSCHLUSS

ALLIMENTATION DE GAZ

GASAANSLUITING

627

573 2930 2845 2420

9301

RADIANT TUBE

STRAHLUNGSROHR

TUBE RAYONNANT

STRALINGSBUIS

L=2885 1x 30 61 347

RADIANT TUBE

STRAHLUNGSROHR

TUBE RAYONNANT

STRALINGSBUIS

L=2885 1x 30 61 334

RADIANT TUBE

STRAHLUNGSROHR

TUBE RAYONNANT

STRALINGSBUIS

L=2885 3x 30 61 333

RADIANT TUBE

STRAHLUNGSROHR

TUBE RAYONNANT

STRALINGSBUIS

L=2895 1x 30 61 344

REFLECTOR PANEL FROM PLATED IRON

STRAHLUNGSKAPPE ALLUBLECH

RÉFLECTEUR DE FER

STRALINGSKAPVAN STAAL

L=2915 2x 14 55 112

REFLECTOR PANEL FROM PLATED IRON

STRAHLUNGSKAPPE ALLUBLECH

RÉFLECTEUR DE FER

STRALINGSKAPVAN STAAL

L=2915 1x 31 87 345

EXTERNAL REFLECTOR PANEL

STRAHLUNGSKAPPE AUSSENSEITE

RÉFLECTEUR EXTERIEUR

STRALINGSKAP BUITENZIJDE

L=2944 6x 14 55 133

RETARDER

TURBULATOR

RETARDEUR

RETARDER

L=1050 1x 11 11 195

EXTERNAL REFLECTOR PANEL

MOUNTING PROFILE

BEFESTIGUNGSPROFIL STRAHLUNGSKAPPE

AUSSENSEITE

PROFILÉ DE MONTAGE ÈXTÉRIEUR RÉFLECTEUR

STRALINGSKAP BUITENZIJDE

BEVESTIGINGSBEUGEL

2x 14 55 136

SUSPENSION BRACKET

MONTAGEBÜGEL

ETRIER DE SUSPENSION

OPHANGBEUGEL

2x 30 87 330

SUSPENSION BRACKET

MONTAGEBÜGEL

ETRIER DE SUSPENSION

OPHANGBEUGEL

2x 30 87 332

END PLATE

ENDKAPPE

PLAQUES D’ÈXTRÉMITÉ

STRALINGSEINDKAP

1x 30 87 343

END PLATE

ENDKAPPE

PLAQUES D’ÈXTRÉMITÉ

STRALINGSEINDKAP

1x 30 87 344

BEND 180°

UMKEHRBOGEN

COUDE 180°

OMKEERBOCHT

1x 30 61 306

BURNER

BRENNER

BRÛLEUR

BRANDERKAMER

SLEEVE WITH ADJUSTABLE SCREW CLIP

MUFFE MIT SCHLAUCHSCHELLE

MANCHON AVEC PINCE ÀVIS RÉGABLE

AANSLUITMOF MET SLANGENKLEM

1x 30-9: 30 19 029

40-9: 30 19 033

RETARDERS ARE ALREADY MOUNTED IN TUBE

TURBULATOREN SIND SCHON IM ROHR MONTIERD

RETARDEUR SONT MONTEZ DANS LA TUBE

RETARDERS ZIJN AL IN DE BUIS GEPLAATST

M8x25 15x

M8 15x

30x

M6 6x

M6x16 8x 36x 3x

08 02 286

08 76 040

08 16 265

08 34 266

08 31 031

08 37 166

04 18 662

09 99 196

1.1

1.2 3x

M8 15x

M8x25 15x

STICKERS POINTED UP

KLEBER AN OBERSEITE

AUTOCOLLANTS AU DESSUS

STICKERS NAAR BOVEN

1.3

10 Nm

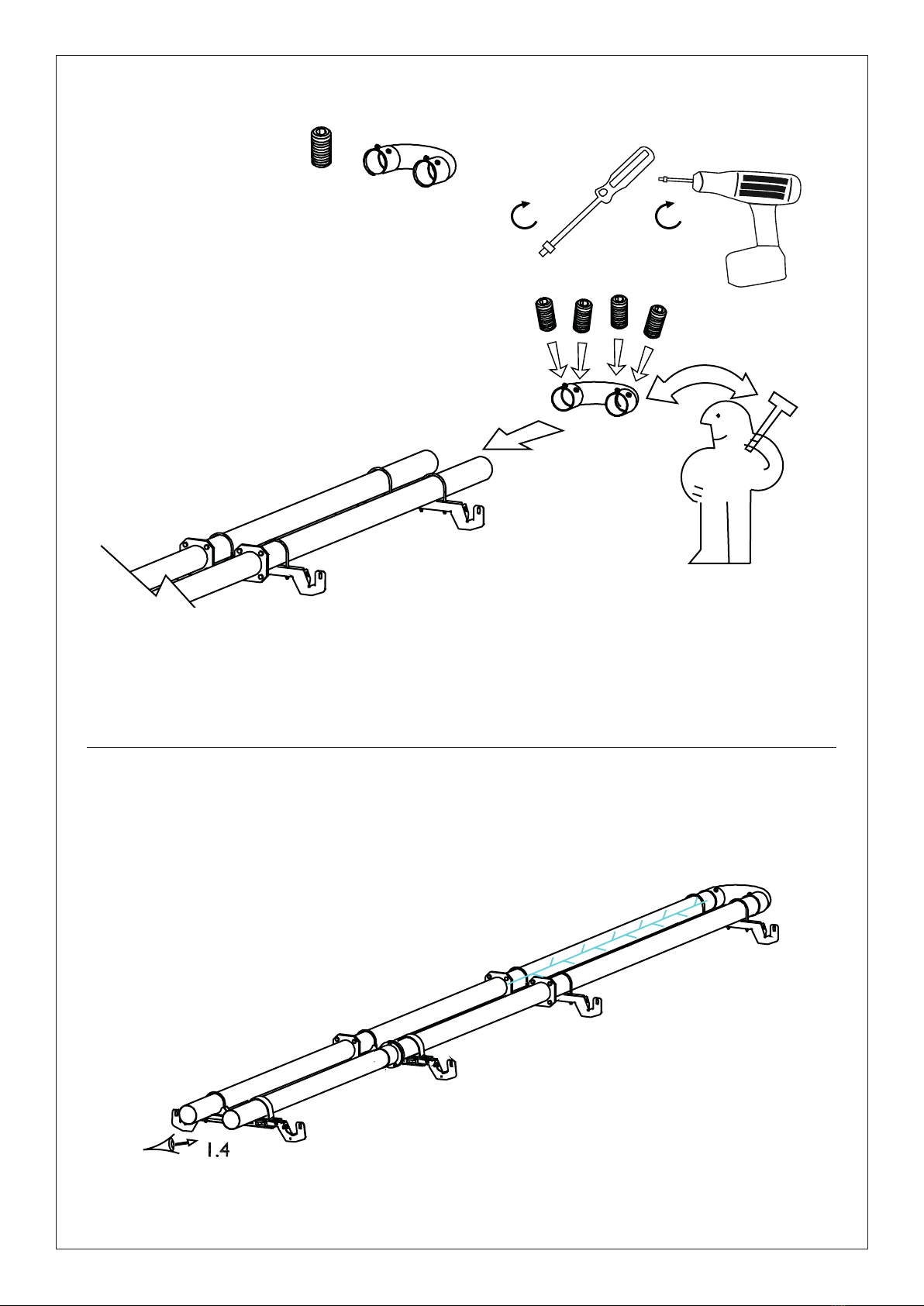

1.4

1.5

FLUE SIDE

ABGASSEITE

COTÉ DE GAS FUMÉ

ROOKGASZIJDE

BURNER SIDE

BRENNERSEITE

COTÉ DE BRÛLEUR

BRANDERZIJDE

VERY IMPORTANT

SEHR WICHTIG

TRES IMPORTANT

HEEL BELANGRIJK

1.6

1.1...1.6

4 Nm 4 Nm

4x 1x

2.1

2.1.1

6 Nm

FIXED MOUNTING POINT REFLECTOR

VERSCHRAUBT

POINT DE FIXATION FIXE REFLECTEUR

VAST BEVESTIGINGSPUNT REFLECTOR

BEARING POINT REFLECTOR

LOSE AUFLIEGEND

POINT DE POSE DU REFLECTEUR

OPLEGPUNT REFLECTOR

2.1.2

6 Nm
