marklin 72752 Bedienungsanleitung
72752
Stellpult
Control Box
Pupitre de commande
Seinplaat
Pupitre de mando
Quadro di comando
Ställpult
Kontrolpult
2
NL
F
GB
D
1. Bestimmungsgemäße Verwendung 4
2. Sicherheitshinweise 4
3. Lieferumfang 4
4. Symbole und Bedeutung 4
5. Aufbau und Anschluss 4
6. Weichen anschließen 6
7. Weichen schalten 6
8. Funktionsstörungen 7
9. Entsorgung 7
10. Garantie 7
1. Using the Product as Intended 8
2. Safety Notes 8
3. Contents 8
4. Symbols and Their Meaning 8
5. Setup and Connections 8
6. Connections for Turnouts 10
7. Operating Turnouts 10
8. Trouble Running 11
9. Disposing: 11
10. Warranty 11
1. Utilisation conforme à sa destination 12
2. Remarques sur la sécurité 12
3. Matériel fourni 12
4. Symboles et signification 12
5. Installation et raccordement 12
6. Raccordement des aiguilles 14
7. Commutation des aiguilles 14
8. Dysfonctionnements 15
9. Elimination 15
10. Garantie 15
1. Verantwoord gebruiken 16
2. Veiligheidsvoorschriften 16
3. Leveringsomvang 16
4. Symbolen en hun betekenis 16
5. Montage en aansluiting 16
6. Wissels aansluiten 18
7. Wissels schakelen 18
8. Storingen 19
9. Afdanken 19
10. Garantie 19
3
DK
S
1. Uso correcto 20
2. Aviso de seguridad 20
3. Alcance de suministro 20
4. Símbolos y su significado 20
5. Montaje y conexión 20
6. Conexión de desvíos 22
7. Maniobra de desvios 22
8. Anomalías funcionales 23
9. Eliminación 23
10. Garantía 23
1. Impiego commisurato alla destinazione 24
2. Avvertenze per la sicurezza 24
3. Corredo di fornitura 24
4. Simboli e significato 24
5. Montaggio e collegamento 24
6. Collegamento dei deviatoi 26
7. Commutazione dei deviatoi 26
8. Difetti nel funzionamento 27
9. Smaltimento 27
10. Garanzia 27
1. Användning av produkten 28
2. Säkerhetsanvisningar 28
3. Innehåll 28
4. Symboler och vad de betyder 28
5. Uppbyggnad och anslutning 28
6. Anslutning av växlar 30
7. Manövrering av växlar 30
8. Funktionsstörningar 31
9. Hantering som avfall 31
10. Garanti 31
1. Hensigtsmæssig anvendelse 32
2. Sikkerhedshenvisninger 32
3. Leverancens omfang 32
4. Symboler og betydning 32
5. Opbygning og tilslutning 32
6. Tilslutning af sporskifter 34
7. Skift af sporskifter 34
8. Funktionsstörningar 35
9. Bortskafning 35
10. Garanti 35
4
1. Bestimmungsgemäße Verwendung
Dieses Weichen-Stellpult ist zum Steuern des Märklin
Start up-Weichenantriebes 74492.
2. Sicherheitshinweise
Lesen Sie unbedingt die folgenden Sicherheitshinweise vor
dem ersten Einsatz eines Märklin-Produktes.
•
ACHTUNG! Nicht geeignet für Kinder unter 3 Jahren.
Erstickungsgefahr wegen abbrech- und verschluckbarer
Kleinteile. Missbrauch des Netzteils kann zu einem elektri-
schen Schlag führen.
• DasProduktdarfnuringeschlossenenRäumenverwen-
det werden.
• LagernSiedasProduktnichtunterdirekterSonnenein-
strahlung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit.
• ÜberprüfenSieoptischinregelmäßigenAbständen(je
nach Häufigkeit des Spielbetriebes) wenigstens 1 x pro
Woche das Schaltnetzteil und seine Anschlussleitung im
vom Haushaltsstromnetz getrennten Zustand auf Beschä-
digung. Beim geringsten Verdacht einer Beschädigung
darf das Schaltnetzteil erst nach der Reparatur durch den
Märklin-Reparatur-Service weiter verwendet werden.
2.1 Wichtige Hinweise
• DieBedienungsanleitungistBestandteildesProduktes
und muss deshalb aufbewahrt sowie bei Weitergabe des
Produktes mitgegeben werden.
• DasProduktdarfnurinVerbindungmitSchaltnetzteil
66361/66365 und dem Anschlussgleis mit 4-poliger Buch-
se, z.B. Basisstation 253391 verwendet werden.
• DasSchaltnetzteil66361/66365istkeinSpielzeug.
3. Lieferumfang
1 x Stellpult
1 x Verbindungskabel
2 x Klebeetikett
1 x Bedienungsanleitung
1 x Garantieurkunde
4. Symbole und Bedeutung
zeigt die Einhaltung aller grundlegenden Sicherheits-
und Gesundheitsanforderungen an.
Transformator-Spielzeug
max.
22 V ~ Bemessungsspannung
5
5. Aufbau und Anschluss
Der Aufbau darf nur unter Aufsicht Erwachsener erfolgen.
Um Beschädigungen während des Aufbaus zu vermeiden,
das Schaltnetzteil vom Haushaltsstromnetz trennen. Erst
nach Fertigstellung aller Verkabelungen das Schaltnetzteil
wieder in die Steckdose stecken.
• DasbeiliegendeKabelindie4-poligeBuchse(linksoder
rechts)einstecken(siehefolgendeAbb.1).
• DanachdenanderenSteckerindie4-poligeBuchseder
Basisstation des Anschlussgleises 253391 einstecken
(siehefolgendeAbb.1).
!Das beiliegende Kabel darf nicht verändert werden.
Zur Verlängerung des Anschlusskabels muss das Verbin-
dungskabel71054verwendetwerden(gehörtnichtzum
Lieferumfang).
Abb.1
Abb.2
253391
72752
253391
Es ist möglich, das Stellpult an die freie 4-polige Buchse
eines vorhandenen Schaltpultes 72751 oder Stellpultes 72752
anzuschließen(sieheAbb.2).
1
1
2
23
4
72751/72752 72752/72751
6

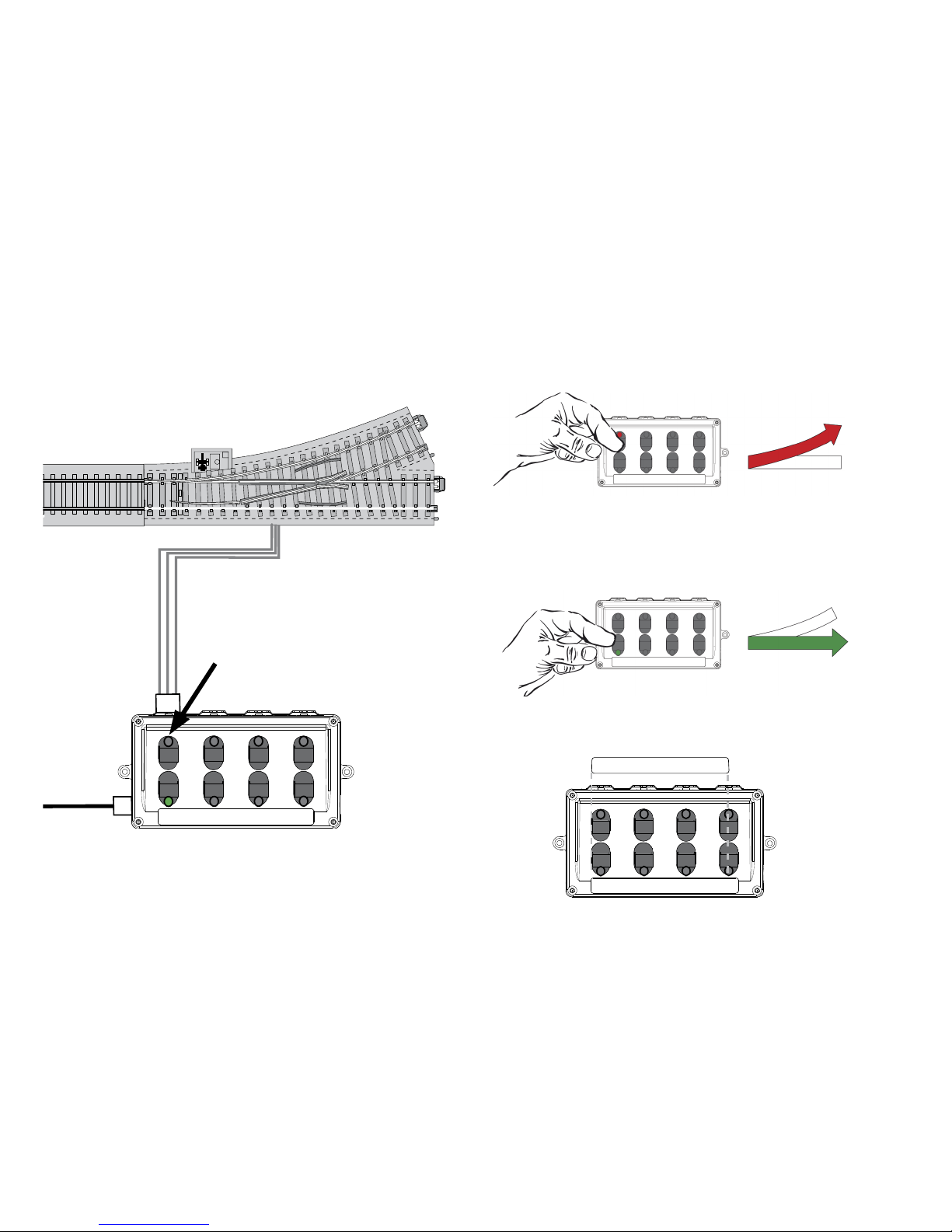

6. Weichen anschließen
Den3-poligenSteckerdesWeichenantriebes(74492)
in die 3-polige Buchse an der Rückseite des Stellpultes
einstecken.
Die Leuchtdiode ist nur an den Tastern aktiviert, welche mit
einer Weiche verbunden sind.
7. Weichen schalten
Durch Drücken der Taste wird die Weiche entsprechend
geschaltet. Brennt die rote Leuchtdiode an der Taste des
Stellpultes, steht die Weiche auf „Abzweig“.
Brennt an der Taste am Stellpult die grüne Leuchtdiode,
steht die Weiche auf „Gerade“.
Sind alle Funktionen in Ordnung, kann das Stellpult mit
beiliegendem Etikett beklebt und anschließend
72752
72752
72752
7
beschriftet werden.
Das Stellpult kann bei stationärem Aufbau mit den Schrau-
benE786130(gehörtnichtzumLieferumfang)befestigt
werden.
8. Funktionsstörungen
Schaltet die Weiche nicht, prüfen Sie bitte:
• IstdasNetzgerätindieSteckdoseundindieBasisstation
eingesteckt? Gegebenenfalls einstecken.
• SindalleVerbindungskabelrichtigeingesteckt?Gegebe-
nenfalls die Stecker fest drücken.
• IsteinVerbindungskabelbeschädigt?Beschädigtes
Kabel austauschen.
9. Entsorgung
Hinweise zum Umweltschutz: Produkte, die mit
dem durchgestrichenen Mülleimer gekenn-
zeichnet sind, dürfen am Ende ihrer Lebens-
dauer nicht über den normalen Haushaltsabfall
entsorgt werden, sondern müssen an einem
Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten
abgegeben werden. Das Symbol auf dem Produkt, der
Bedienungsanleitung oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederver-
wertbar. Mit der Wiederverwendung, der stofflichen
Verwertung oder anderen Formen der Verwertung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze
unserer Umwelt. Bitte erfragen Sie bei Ihrer Gemeindeverwal-
tung die zuständige Entsorgungsstelle.
www.maerklin.com/en/imprint.html
10. Garantie
Gewährleistung und Garantie gemäß der beiliegenden
Garantieurkunde.
• FürReparaturenwendenSiesichbitteanIhrenMärklin-
Fachhändler oder an
Gebr. Märklin & Cie. GmbH
Reparaturservice
Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
+49 7161 608 222
E-Mail: [email protected]
8
1. Using the Product as Intended
This turnout control box is for controlling the Märklin Start up
74492 turnout mechanism.
2. Safety Notes
Make sure you read the following safety notes before using
this Märklin product for the first time.
•
IMPORTANT! Not suitable for children under 3 years. Danger
of choking due to detachable small parts that may be swallo-
wed. Misuse of the switched mode power pack can cause an
electrical shock.
• Thisproductmayonlybeusedindoors.
• Donotstorethisproductindirectsunlightorareaswith
extreme swings in temperature or high humidity.
• Visuallyexaminetheswitchedmodepowerpackandits
powercordatregularintervals(dependingonthefrequen-
cy with which you use it to run the trains), at least once a
week, to make sure it is not damaged. Do this examination
with the power pack unplugged from the household
current. If you have the least suspicion of damage, do not
use the power pack again until it has been repaired by the
Märklin Repair Department.
2.1 Important Notes
• Theinstructionsforuseareacomponentpartofthe
signal control box and must therefore be kept in a safe
place as well as transferred along with the signal control
box to third parties.
• Thisproductmayonlybeusedwiththe66361/66365
switched mode power pack and a feeder track with a 4-pin
socket such as the 253391 base station.
•The 66361/66365 switched mode power pack is not a toy.
3. Contents
1 x Signal control box
1 x Connecting cable
2 x Labels
1 x Set of instructions for use
1 x Warranty card
4. Symbols and Their Meaning
indicates adherence to all basic safety and health
requirements.
Toy for use with a transformer
max.
22 V ~ Rated voltage
9
You can connect this control box to the free 4-pin socket of
anexisting72751or72752controlbox(seeFig.2).
5. Setup and Connections
Setup may be done only under the supervision of adults.
Unplug the switched mode power pack from the household
current in order to prevent damage during setup. Do not plug
the switched mode power pack in the wall outlet again until
you are finished with all of the wiring.
• Plugthecablethatcomeswiththesignalcontrolboxinto
the4-pinsocket(leftorright)(seeFig.1thatfollows)..
• Afterthat,inserttheotherplugintothe4-pinsocketon
the253391BaseStation(seeFig.1thatfollows).
!The cable that comes with the signal control box may not
be altered.
The 71054 connecting cable must be used to extend this
connectingcable(notincludedwiththesignalcontrolbox).
Fig.1
Fig.2
253391
72752
253391
1
1
2
23
4
72751/72752 72752/72751
10
6. Connections for Turnouts
Plugthe3-pinplugontheturnoutmechanism(74492)into
the 3-pin socket on the backside of the control box.
The LED is activated on the buttons only when they are
connected with a turnout.
7. Operating Turnouts
Pressing on the button will set the turnout accordingly. If the
red LED comes on at the button,
on the control box, the turnout is set for “branch“.
If the green LED comes on at the button on the control box,
the turnout is set for “straight”.
If everything is working properly, the label included with the
control box can be affixed to the latter and can then
72752
72752
72752
