MAXXTER ACT-WNP-RP-002 Bedienungsanleitung
Installatiehandleiding
Installation manual
Benutzerhandbuch
Manuel d’installation
ACT-WNP-RP-002
WiFi-repeater, 300 mbps
Nederlandse Installatiehandleiding (p.2). Voor meer informatie en
Support gaat u naar www.maxxter.biz
English manual (p.13). More information and support please visit
www.maxxter.biz
Deutsche Benutzerhandbuch (p. 24). Weitere Information und Support
auf www.maxxter.biz
Manuel en français (p. 35). Pour information et Support, s'il vous plaît
visitez HUwww.maxxter.bizU
NL
Instellen van de WiFi-Repeater
In deze handleiding leest u stap voor stap hoe u uw Maxxter WNP-RP-002 WiFi-repeater kunt
instellen. Deze instellingen hoeft u in principe slechts eenmalig uit te voeren.
Er zijn twee manieren om de repeater in te stellen voor gebruik met uw router.
A: met behulp van WPS
B: handmatig
A: Instellen van de repeater met behulp van WPS
1. Druk op de WPS knop van uw router (bijna alle routers hebben een WPS knop, als u
twijfelt raadpleeg dan de handleiding van uw router). Doorgaans gaat er nu een WPS
indicatielampje knipperen op de router.
2. Druk binnen een minuut ook op de WPS knop van de repeater en houd deze minstens
5 seconden ingedrukt.
3. De repeater zal nu automatisch verbinding maken met uw router. De lampjes op de
repeater zullen veelvuldig knipperen tijdens dit proces.
4. Als de verbinding tot stand is gebracht en de repeater klaar is voor gebruik zend hij een
netwerk uit met dezelfde naam als uw router.
5. Het wachtwoord van dit draadloze netwerk is hetzelfde als het wachtwoord van uw
router.
2
B: Handmatig instellen van de repeater
Om de repeater eenvoudig draadloos te configureren voor uw netwerk volgt u onderstaande
stappen:
1. Steek de repeater in een stopcontact welke in het bereik ligt van uw draadloze netwerk en
wacht ongeveer een minuut totdat de repeater volledig is opgestart. Dit duurt ongeveer 30
seconden.
3
2. Klik rechts onderin uw Windows taakbalk op het netwerk icoon ( of ) om de lijst met
beschikbare draadloze netwerken te zien.
3. De repeater staat in deze lijst onder de naam ACT-WNP-RP-002.
4. Selecteer het “ACT-WNP-RP-002” netwerk (aanklikken) en klik vervolgens op “Connect” of
“Verbinding maken” en wacht enkele seconden.
ACT- WNP-RP-002
5. U wordt nu gevraagd om een wachtwoord in te voeren. Het wachtwoord is: 12348765
6. Windows kan soms vragen om een pincode in te voeren in plaats van een wachtwoord of
netwerksleutel. Dit is echter voor de installatie van deze repeater niet mogelijk.
Klik hier
4
7. In het venster waarin u de gevraagd wordt of u het netwerk wilt instellen kunt u op een link
klikken “doorgaan zonder dit netwerk in te stellen”. (afhankelijk van de gebruikte
Windowsversie kan bovenstaande afbeelding afwijken.)
X
Klik NIET op OK, maar op
de blauwe link hierboven
8. Klik op de blauwe link en klik alle eventuele waarschuwingen van Windows weg.
9. Er zal nu een verbinding worden gemaakt met de WiFi-Repeater. Afhankelijk van het
besturingssysteem kan er gevraagd worden om aan te geven wat voor type netwerk dit is.
In dit geval kunt u bijvoorbeeld voor een “Home Network”kiezen.
10. U heeft nu verbinding met het draadloze netwerk van de repeater. U kunt nu de
instellingenpagina openen via uw webbrowser (Internet Explorer, Firefox, Safari, etc)
11. Open uw webbrowser (Internet Explorer, Firefox, Safari, etc) en type http://192.168.10.1 als
adres in. Het is belangrijk dat u dit adres typt in de adresbalk van uw browser en niet in de
zoekbalk van bijvoorbeeld Google. U vindt de adresbalk van uw browser doorgaans
bovenaan het scherm.
12. Er verschijnt een scherm in beeld waarin gevraagd om een gebruikersnaam en
wachtwoord in te voeren. De standaard login is “admin” met als wachtwoord “admin”.
5

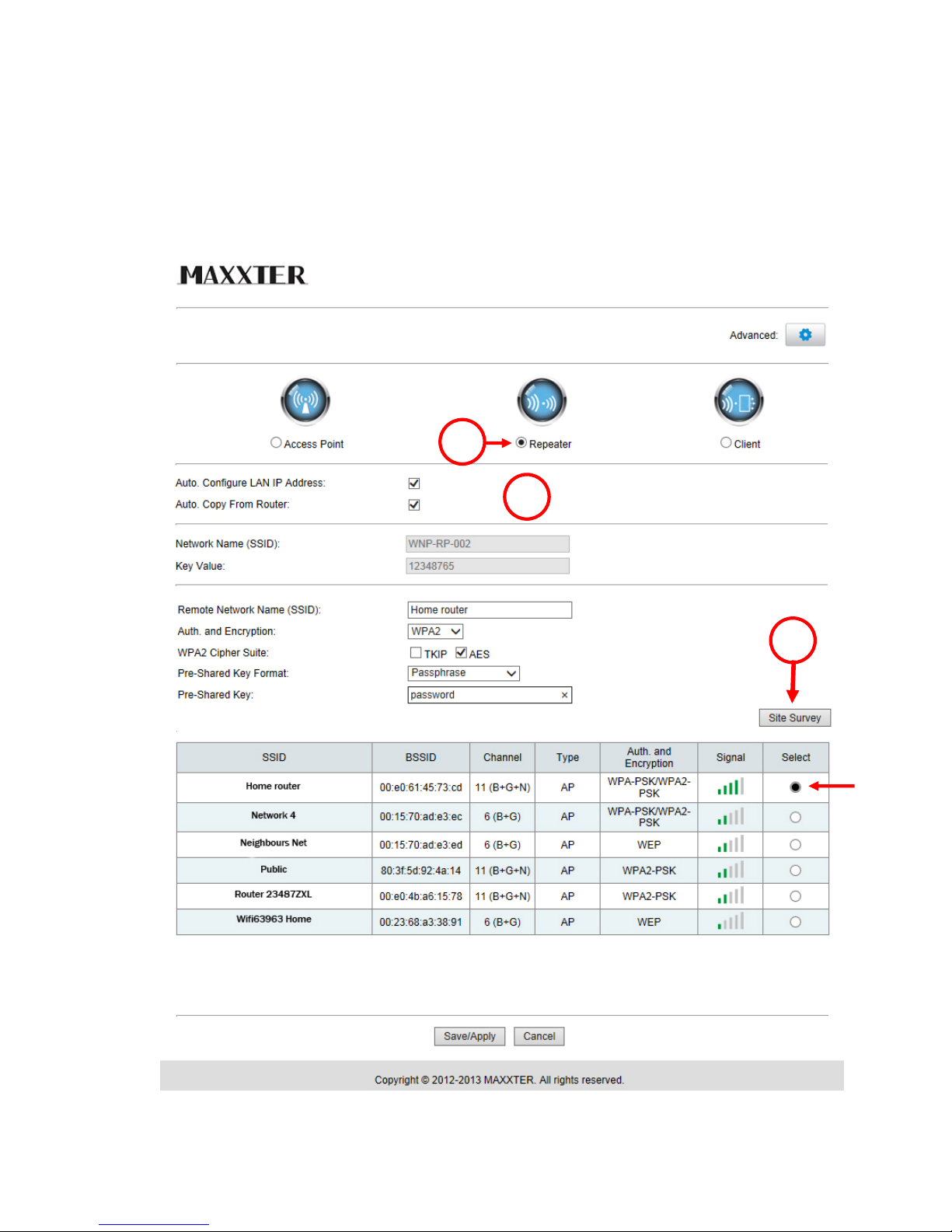

13. U bent nu in het hoofdmenu van de Maxxter WNP-RP-002 WiFi-Repeater
14. Kies bovenaan de pagina voor “Repeater” (1)
15. Klik op de knop “Site Survey” (2)
16. U krijgt nu een lijst te zien van de beschikbare draadloze netwerken die de repeater op dat
moment ontvangt. Als het goed is staat uw eigen WiFi-netwerk ook in deze lijst.
Selecteer uw netwerk in de kolom “Select” door het lege bolletje aan te klikken.
1
3 (optioneel)
2
6
Naam huidige netwerk/router
Wachtwoord router

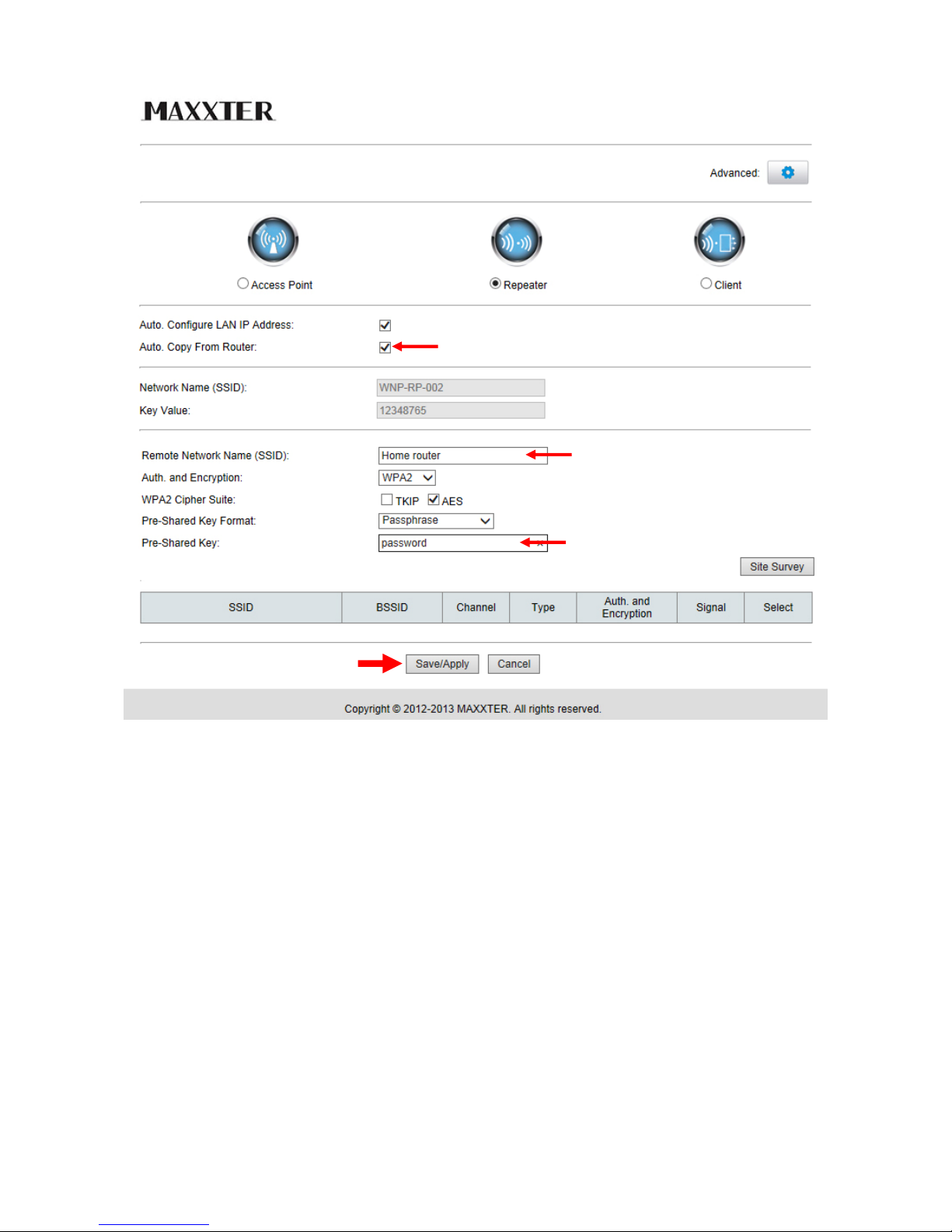

17. De naam (SSID) van uw bestaande netwerk zal nu worden weergegeven bij “Remote
Network name”. Hieronder wordt nu gevraagd om het wachtwoord van uw draadloze netwerk
in te voeren. Let op, dit is hoofdlettergevoelig!
Aan de reeds ingevulde opties hoeft u verder niets te veranderen, u hoeft alleen de Pre-
Shared Key (wachtwoord) in te vullen.
18. In principe is alles nu klaar voor gebruik. U heeft echter nog de mogelijkheid om de naam
en/of het wachtwoord van de repeater te wijzigen (3). Dit heeft invloed op de naam
waaronder de repeater straks te zien zal zijn op uw PC, tablet of telefoon. Door het vinkje bij
“Auto copy SSID from router” weg te halen kunt u deze instellingen naar wens wijzigen. Zo
kunt u het netwerk van de repeater een voor u betekenisvolle naam geven, zoals bijvoorbeeld
‘zolder’ of ‘tuin’. Als u deze optie niet aanvinkt krijgt de repeater dezelfde naam als uw router.
19. Als u na het opslaan van de instellingen eenvoudig toegang wilt blijven houden tot de
instellingenpagina van de repeater, dan dient u de optie “Auto. Configure LAN IP address”
aan te vinken. Hierdoor krijgt de repeater een IP-adres toegewezen van uw router, zodat u
altijd eenvoudig opnieuw kunt inloggen om de instellingen te wijzigen. Als u deze optie niet
aanvinkt, dan behoudt de repeater zijn eigen 192.168.10.1 IP-adres. Voor de meeste
gebruikers is het aanbevolen om deze optie in te schakelen.
20. Als u alles volledig en correct heeft ingesteld drukt u op de “Save/Apply” knop onderaan de
pagina.
7

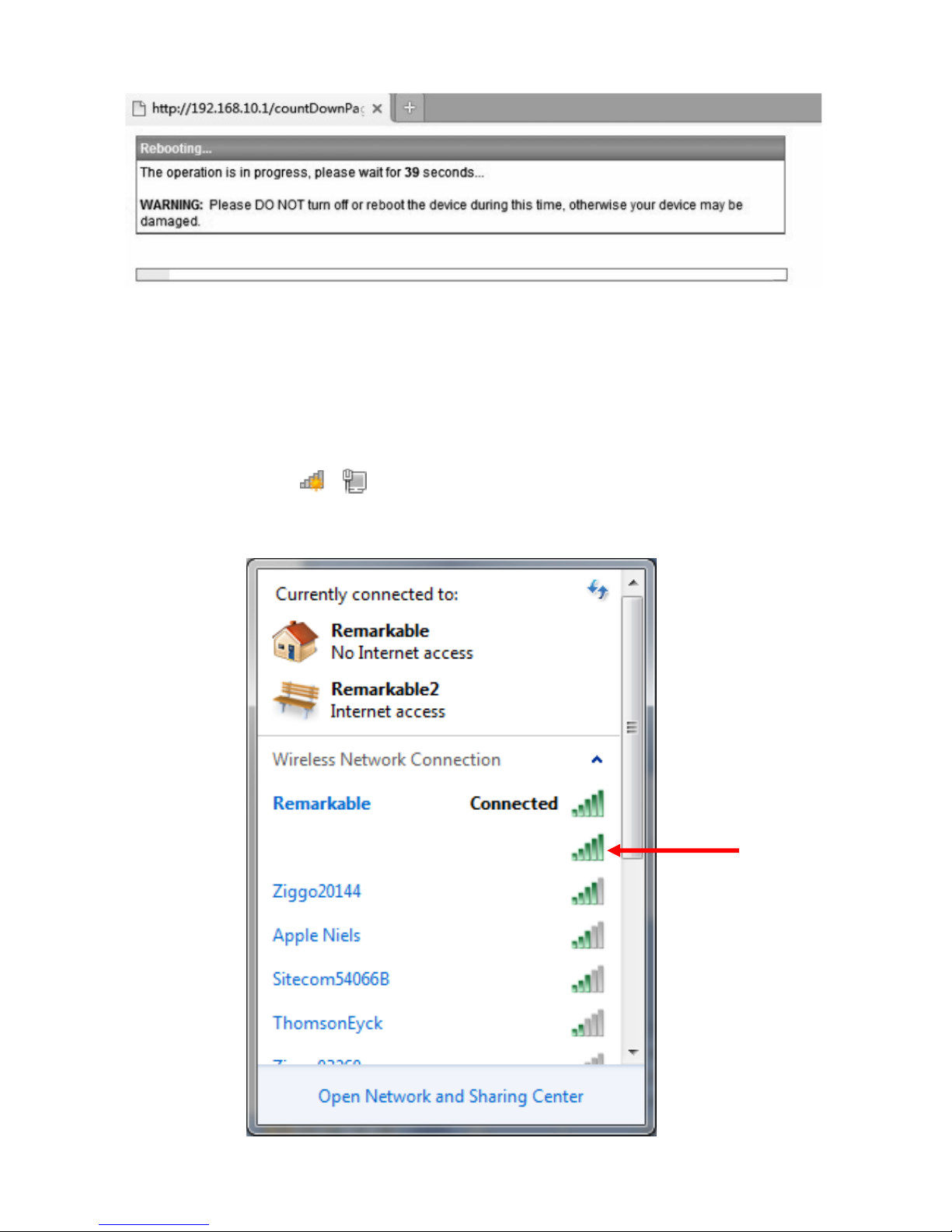

21. De repeater zal nu opnieuw gaan opstarten met de opgegeven instellingen. Laat de repeater
in het stopcontact zitten totdat deze herstart volledig is voltooid.
22. Uw repeater is nu klaar voor gebruik.
23. Als u de repeater de netwerknaam van de router heeft laten kopieren dan zullen alle
apparaten voortaan automatisch met de repeater verbinden zodra ze binnen bereik van het
repeater netwerk zijn. Als u een eigen netwerknaam heeft gekozen kunt u nu uw PC
verbinding laten maken met het nieuwe netwerk van de repeater. Klik in Windows weer op
het netwerk icoon ( of )om de beschikbare draadloze netwerken te zien. De repeater
zal nu zichtbaar worden onder de door u ingestelde naam in de lijst met beschikbare
draadloze netwerken, in dit voorbeeld is dat “Wifi Zolder”.
Wifi Zolder
8

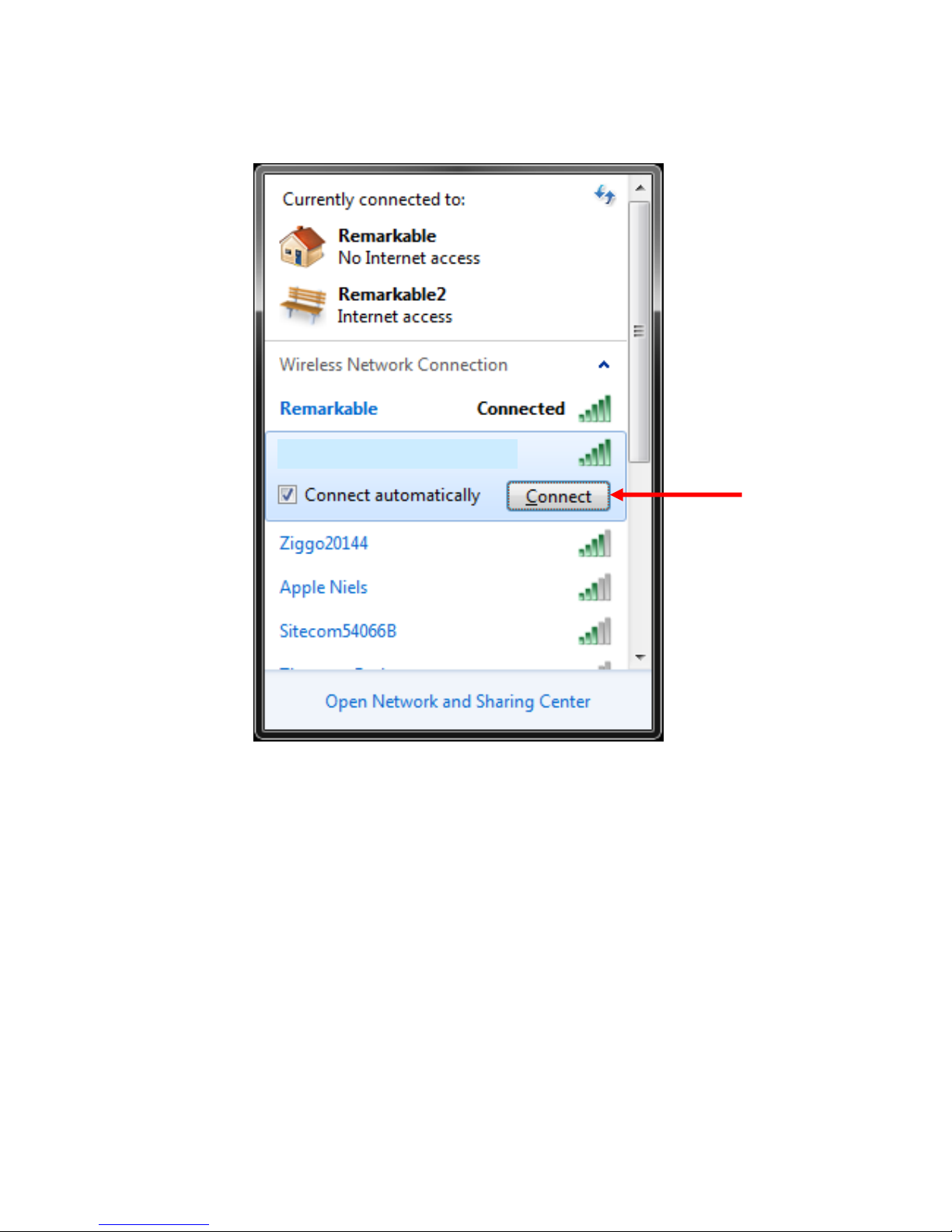

24. Selecteer het “Wifi Zolder” netwerk (aanklikken) en zorg dat er een vinkje staat bij “Connect
automatically” of “Automatisch verbinden”.
Wifi Zolder
25. Windows zal bij het verbinden om een wachtwoord vragen. Vul hier het door u gekozen
wachtwoord in. Let op, dit is hoofdlettergevoelig!
26. Er zal nu wederom een verbinding worden gemaakt met de WiFi-Repeater.
Afhankelijk van het besturingssysteem kan er weer gevraagd worden om aan te geven wat
voor type netwerk dit is. In dit geval kunt u wederom voor een “Home Network” kiezen.
27. Uw PC heeft nu een internetverbinding via de repeater en zal voortaan automatisch
verbinding met het netwerk van de repeater maken zodra dit binnen bereik is
28. U kunt de repeater nu eventueel van stopcontact wisselen, de instellingen zullen behouden
blijven.
9
Resetten van de repeater
Als u de repeater opnieuw wilt laten opstarten kunt u het apparaat kort uit het stopcontact halen en
weer terugsteken, of u druk de resetknop kort in. Indien u de WiFi-Repeater naar de
fabrieksinstellingen wilt terugzetten dan kunt u het resetknopje aan de zijkant gedurende 30
seconden ingedrukt houden terwijl het apparaat in het stopcontact zit. Nadat u de reset-knop
loslaat zal de repeater weer opnieuw opstarten.
Als het goed is zal deze hierna weer onder de naam “ACT-WNP-RP-002” in de netwerklijst staan.
U kunt nu de installatieprocedure weer opnieuw uitvoeren.
Veelgestelde vragen
1. Is er een instructievideo beschikbaar?
Ja, deze is te vinden op het YouTube-kanaal van Maxxter en op www.maxxter.biz
http://www.youtube.com/watch?v=v9WAr6wf4CY&feature=player_embedded
2. Ik heb de repeater in het stopcontact gestoken, maar ik heb geen internet en/of windows
geeft aan dat de verbinding ‘beperkt’ is.
De repeater moet eerst worden ingesteld. Pas als de repeater een verbinding heeft gemaakt met
de router is het mogelijk om via de repeater te internetten. Volg hiervoor deze gebruiksaanwijzing.

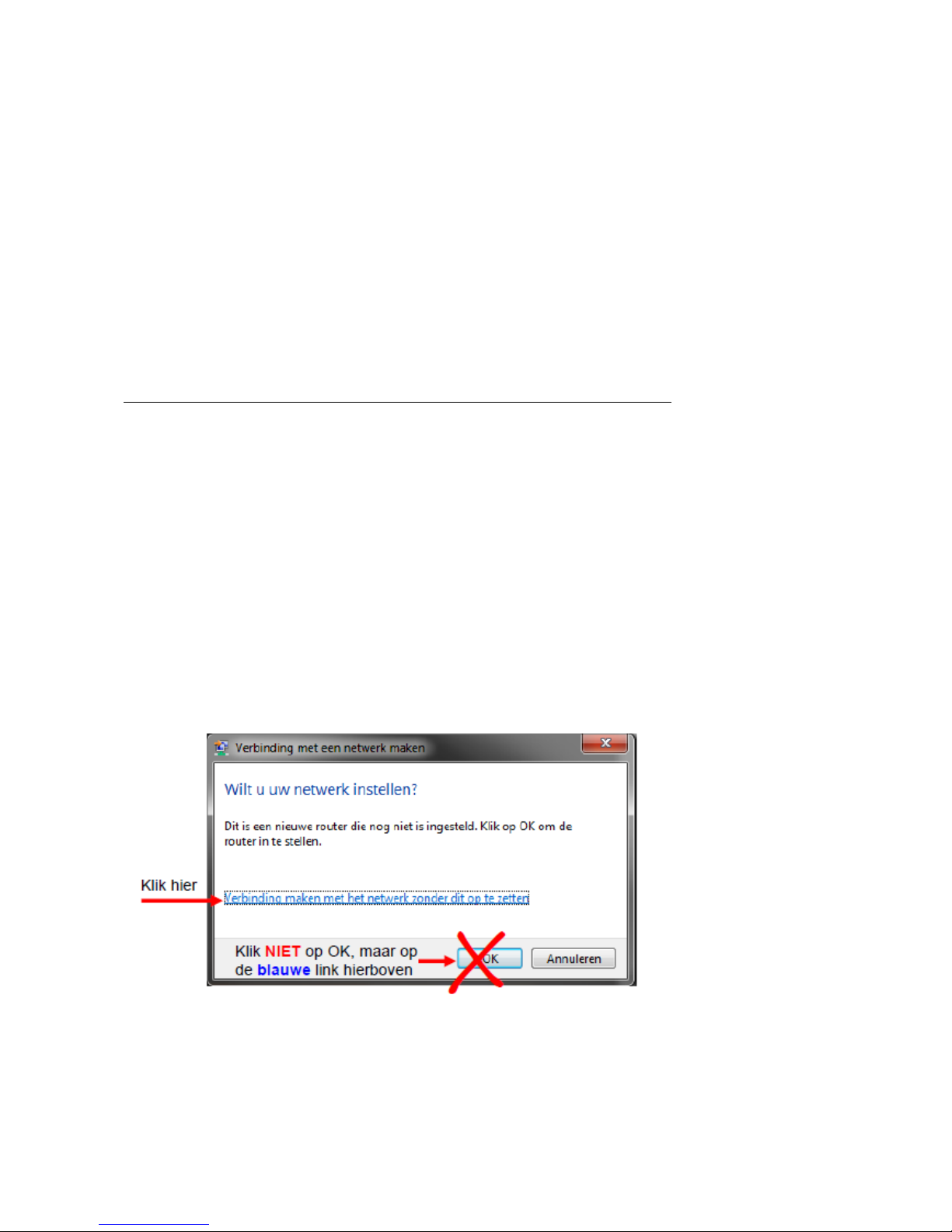

3. Windows vraagt om een PINcode en als ik daar het wachtwoord (12348765) van de
repeater invoer, geeft Windows aan dat dit niet correct is.
Windows vraagt inderdaad soms om een PINcode bij het verbinden met nieuwe netwerken. Dit is
een poging van Windows om het opzetten en beveiligen van het netwerk makkelijker te maken,
maar in dit geval werkt het eerder verwarrend. In het scherm waar Windows vraagt om een
PINcode heeft de gebruiker de kans om deze melding weg te klikken en door te gaan zonder
gebruik van pincodes, zie hiervoor de afbeelding hieronder. Daarna kan er gewoon met het
normale wachtwoord ingelogd worden.
