Maytag MGC5536BDQ Handbuch

Repair

Parts

List

MODEL NUMBER

MGC5536BDQ

When requesting service or ordering parts, always

provide the following information:

- Product Type - Part Number

- Model Number - Part Description

COOKTOP

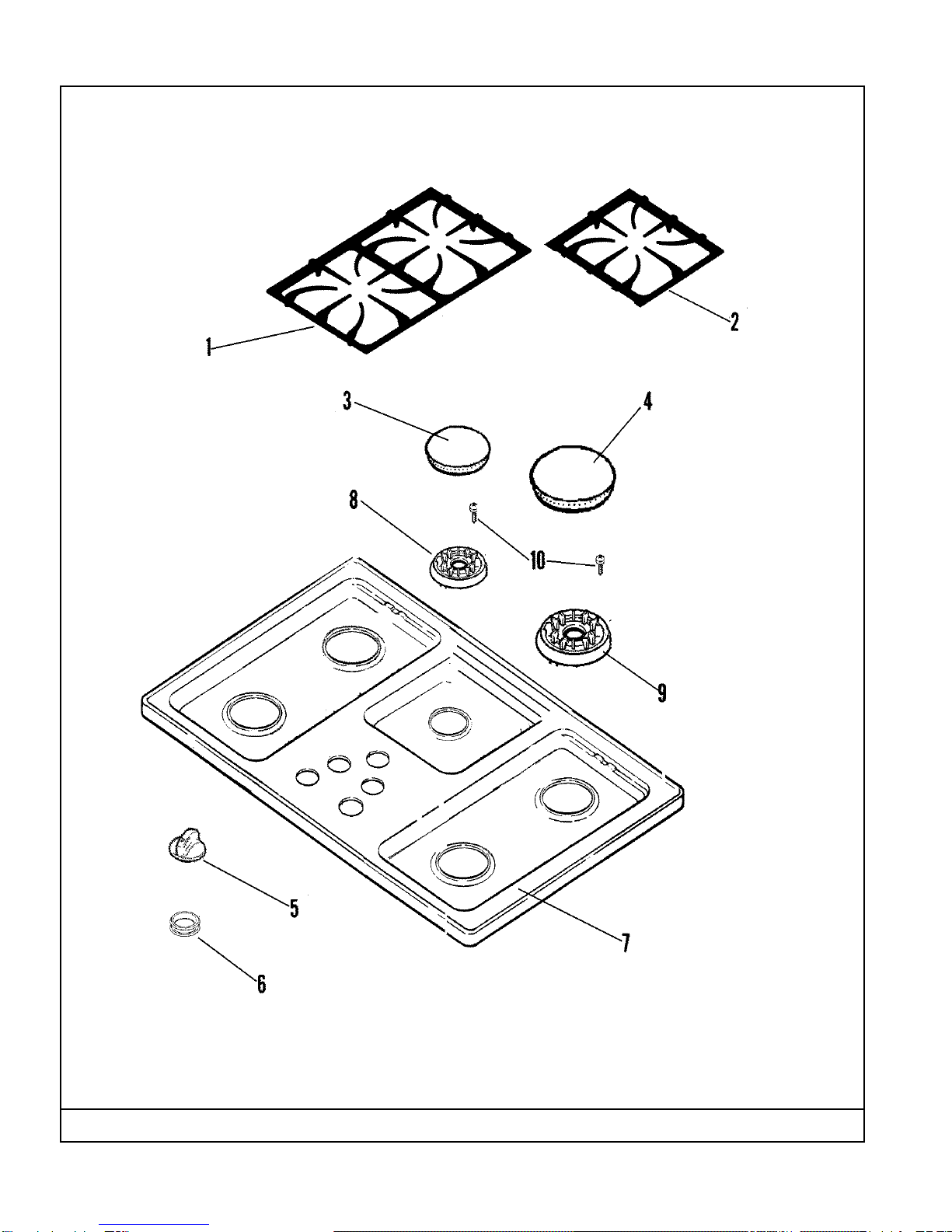

Section: TOP ASSEMBLY

C15-583

Model: MGC5536BDQ

TOP ASSEMBLY

No. Part No. Description

Section:

Series Qty

- 74007356 BUMPER, GRATE BOTTOM 10 8

1 74007791 GRATE (TAUPE) 10 2

2 74007810 GRATE (TAUPE-CTR) 10 1

- 74007356 BUMPER, GRATE BOTTOM 10 4

3 74007419 CAP, BURNER (SMR-TAUPE) 10 1

4 74007751 CAP, BURNER (MED-TAUPE) Note: CAP, BURNER (LRG-TAUPE) 10 4

5 74011277 KNOB, BURNER (BSQ) 12 5

5 74007793 KNOB, BURNER (BSQ) 10 5

6 74007705 GROMMET 10 5

7 74007803 TOP, MAIN (BSQ) 10 1

8 74007411 BASE, BURNER (5K) Note: BASE, BURNER (SML) 10 1

9 74007698 BASE, BURNER Note: BASE, BURNER (LRG) 10 4

10 74007714 SCREW, BURNER BASE----S 10 10

*Color Code (-)=Not Shown #=Series, Serial Prefix or Run No., N=Not Available

Section: BODY

C14-790

Model: MGC5536BDQ

BODY

No. Part No. Description

Section:

Series Qty

1 74007797 BOTTOM, BURNER BOX 10 1

2 74007811 BRACKET, ORIFICE HOLDER (CTR) 10 1

3 74009250 BRACKET, ORIFICE HOLDER 11 1

3 74007787 BRACKET, ORIFICE HOLDER 10 1

- 74009253 SCREW, HEX HEAD 11 2

4 74007787 BRACKET, ORIFICE HOLDER 10 1

4 74009250 BRACKET, ORIFICE HOLDER 11 1

- 74001380 SEAL, MANIFOLD PIPE 10 1

5 74007798 MANIFOLD PIPE/VALVE ASSEMBLY 10 1

6 74007473 IGNITOR, SOURDILLION ASSY. 10 5

6 74007691 HOLDER, ORIFICE (9.2K) Note: HOLDER, ORIFICE (9.2K-LR) 10 1

6 74007816 HOLDER, ORIFICE (5K) Note: HOLDER, ORIFICE (5K-CTR) 10 1

6 74007814 HOLDER, ORIFICE (9.5K) Note: HOLDER, ORIFICE (9.5K-LF/RR) 10 2

6 74007813 HOLDER, ORIFICE (12.5K) Note: HOLDER, ORIFICE (12.5K-RF) 10 1

- 74004282 MODULE, SPARK (2+0) Note: MODULE, SPARK (REAR) 10 1

7 74007397 MODULE, SPARK Note: MODULE, SPARK (FRT) 10 1

8 74007806 SWTCH/WIRE LEAD ASSY Note: (INCL.5 SWITCHES/BLK&TAN WIRE) 10 1

9 74007747 REGULATOR, PRESSURE 10 1

- 74007821 TUBE, BURNER (RR) 10 1

- 74007815 TUBE, BURNER (LF) 10 1

10 74007820 TUBE, BURNER (RF) 10 1

- 74007818 TUBE, BURNER (LR) 10 1

- 74007819 TUBE, BURNER (CTR) 10 1

11 550707 BUSHING - STRAIN RELIEF 10 1

12 74007817 CORD, POWER 10 1

13 Y700502 SCREW Note: SCREW, BURNER BOX 10 20

14 74007709 BRACKET, TIE DOWN 10 2

- 7101P062-60 SCREW #10 X 2 Note: SCREW (#10 X 2) 10 2

*Color Code (-)=Not Shown #=Series, Serial Prefix or Run No., N=Not Available

SUPPLEMENTAL INFORMATION

No. Part No. Description

Section:

Series Qty

- 74007565 MANUAL, USE & CARE 10 1

- 8111P475-60 MANUAL, USE & CARE 13 1

- 74007697 HARNESS, SPARK LEAD Note: HARNESS, SPARK (FRT MODULE) 10 1

- 74007812 HARNESS, SPARK Note: HARNESS, SPARK (REAR MODULE) 10 1

- 74007788 KIT, LP CONVERSION 10 1

*Color Code (-)=Not Shown #=Series, Serial Prefix or Run No., N=Not Available

Section: WIRING INFORMATION

15003190

Model: MGC5536BDQ
