Meec tools 071-018 Bedienungsanleitung

Bruksanvisning för tryckluftsdriven spik/klammerpistol

Bruksanvisning for trykkluftsdrevet spiker- og stiftepistol

Instrukcja obsługi gwoździarki pneumatycznej / takera

pneumatycznego

Installation instructions for compressed air nail/staple gun

071-018

Bruksanvisning i original

Instrukcja obsługi w oryginale

Installation instructions in original

01.07.2015 © Jula AB

SVENSKA 3

SÄKERHETSANVISNINGAR....................................................................................................................... 3

TEKNISKA DATA ......................................................................................................................................... 4

BESKRIVNING............................................................................................................................................. 4

ILLUSTRATIONER....................................................................................................................................... 5

MONTERING................................................................................................................................................ 5

Ansluta verktyget till tryckluftsförsörjning............................................................................................. 5

Ladda fästelement ............................................................................................................................... 5

HANDHAVANDE.......................................................................................................................................... 5

UNDERHÅLL................................................................................................................................................ 6

FELSÖKNING .............................................................................................................................................. 6

NORSK 8

SIKKERHETSANVISNINGER...................................................................................................................... 8

TEKNISKE DATA ......................................................................................................................................... 9

BESKRIVELSE............................................................................................................................................. 9

ILLUSTRASJONER.................................................................................................................................... 10

MONTERING.............................................................................................................................................. 10

Koble verktøyet til lufttilførsel............................................................................................................. 10

Sette inn stifter................................................................................................................................... 10

BRUK.......................................................................................................................................................... 10

VEDLIKEHOLD .......................................................................................................................................... 11

FEILSØKNING ........................................................................................................................................... 11

POLSKI 13

ZASADY BEZPIECZEŃSTWA ................................................................................................................... 13

DANE TECHNICZNE ................................................................................................................................. 14

OPIS........................................................................................................................................................... 14

RYSUNKI.................................................................................................................................................... 15

MONTAŻ..................................................................................................................................................... 15

Podłączanie narzędzia do dopływu sprężonego powietrza............................................................... 15

Ładowanie magazynku ...................................................................................................................... 15

OBSŁUGA .................................................................................................................................................. 15

KONSERWACJA........................................................................................................................................ 16

WYKRYWANIE USTEREK......................................................................................................................... 16

ENGLISH 18

SAFETY INSTRUCTIONS.......................................................................................................................... 18

TECHNICAL DATA..................................................................................................................................... 19

DESCRIPTION........................................................................................................................................... 19

ILLUSTRATIONS ....................................................................................................................................... 19

ASSEMBLY ................................................................................................................................................ 20

Connect the tool to the compressed air supply ................................................................................. 20

Loading fasteners .............................................................................................................................. 20

OPERATION .............................................................................................................................................. 20

MAINTENANCE ......................................................................................................................................... 20

TROUBLESHOOTING ............................................................................................................................... 21

SVENSKA

SÄKERHETSANVISNINGAR

Läs bruksanvisningen noggrant innan användning!

VARNING! Följ alltid grundläggande säkerhetsåtgärder när du använder tryckluftsverktyg, för att minska

risken för personskada. Detta verktyg är avsett för vissa användningsområden. Utrustningen får INTE

modifieras och/eller används för något annat användningsområde än det avsedda. Kontakta

återförsäljaren om du har frågor angående användningen av utrustningen.

Håll arbetsområdet rent. Belamrade arbetsområden ökar risken för skador.

Låt inte barn vistas i arbetsområdet. Låt inte barn hantera verktyget.

Använd inte verktyget om du är påverkad av alkohol, läkemedel eller droger. Läs varningstexten för

eventuella mediciner du tar för att se om ditt omdöme och dina reflexer kan påverkas av dem.

Använd inte verktyget om du känner dig osäker.

Använd skyddsglasögon. Skyddsglasögon ska uppfylla kraven enligt ANSI Z87.1.

Skyddsglasögonen ska skydda mot flygande partiklar framifrån och från sidan. Bär skyddsglasögon

när du laddar, använder eller servar verktyget.

Använd hörselskydd. Personer inom arbetsområdet kan utsättas för höga ljudnivåer som kan

orsaka hörselskador.

Använd inte syre, brännbara gaser, gaser på flaska eller trycksatta gaser för att driva verktyget.

Verktyget kan explodera och orsaka allvarliga skador.

Använd lämpliga kläder. Bär skyddskläder och halkfria skor eller skyddsskor när du arbetar med

verktyget. Använd inte löst sittande kläder eller smycken. De kan fastna i rörliga delar. Använd

hårskydd för att skydda håret från att fastna i verktyget.

Avfyra inte verktyget mot hårda material. Försök inte avfyra verktyget mot hårda eller sköra

material som betong, stål eller kakel.

Stå rätt när du använder verktyget. Ha hela tiden säkert fotfäste och god balans för att undvika

skador.

Kontrollera skadade delar. Kontrollera noga att inga delar är skadade innan du använder verktyget.

Byte av delar och tillbehör. Använd endast godkända reservdelar och tillbehör vid service.

Var uppmärksam. Var hela tiden försiktig. Tillämpa sunt förnuft. Använd inte verktyget när du är

trött.

Förvaring av verktyget. När verktyget inte används ska det förvaras torrt, väl rengjort och monterat,

för att minska risken för korrosion. Förvaras oåtkomligt för barn.

Förlängningssladd för utomhusbruk. Om kompressorn används utomhus ska endast jordad

förlängningssladd, avsedd för utomhusbruk, användas. Se tillverkarens anvisningar rörande

erforderlig tvärsnittsarea för kompressorns strömförbrukning.

Akta luftslangen och dess anslutningar. Snubbla inte över slangen. Kontrollera att alla anslutningar

är ordentligt åtdragna.

Efter att du laddat fästelement är det förbjudet att rikta verktyget mot dig själv eller andra.

Använd korrekt tryckluftsanslutning. Anslutningen på verktyget får inte kunna vara trycksatt efter att

tryckluftsförsörjningen kopplats bort. Om du använder fel anslutning kan verktyget vara trycksatt

efter att tryckluftsförsörjningen kopplats bort och fästelement kan fortfarande avfyras.

När du ansluter tryckluft kan verktyget avfyra fästelement. Ta därför ut alla fästelement innan du

ansluter tryckluft.

Tryck inte ned avtryckaren och säkerhetsmekanismen när du laddar fästelement.

Om fästelement fastnar kopplar du bort tryckluftsförsörjningen och tar bort fästelement som sitter

fast.

Verktyget har en säkerhetsmekanism för inställning av indrivningsdjup. Koppla bort

tryckluftsförsörjningen innan du ställer in indrivningsdjupet. Vrid sedan muttern till rätt läge.

VARNING! Varningar och anvisningar i denna handbok täcker inte alla tänkbara situationer som kan

uppstå. Användaren måste använda sunt förnuft och försiktighet.

SVENSKA

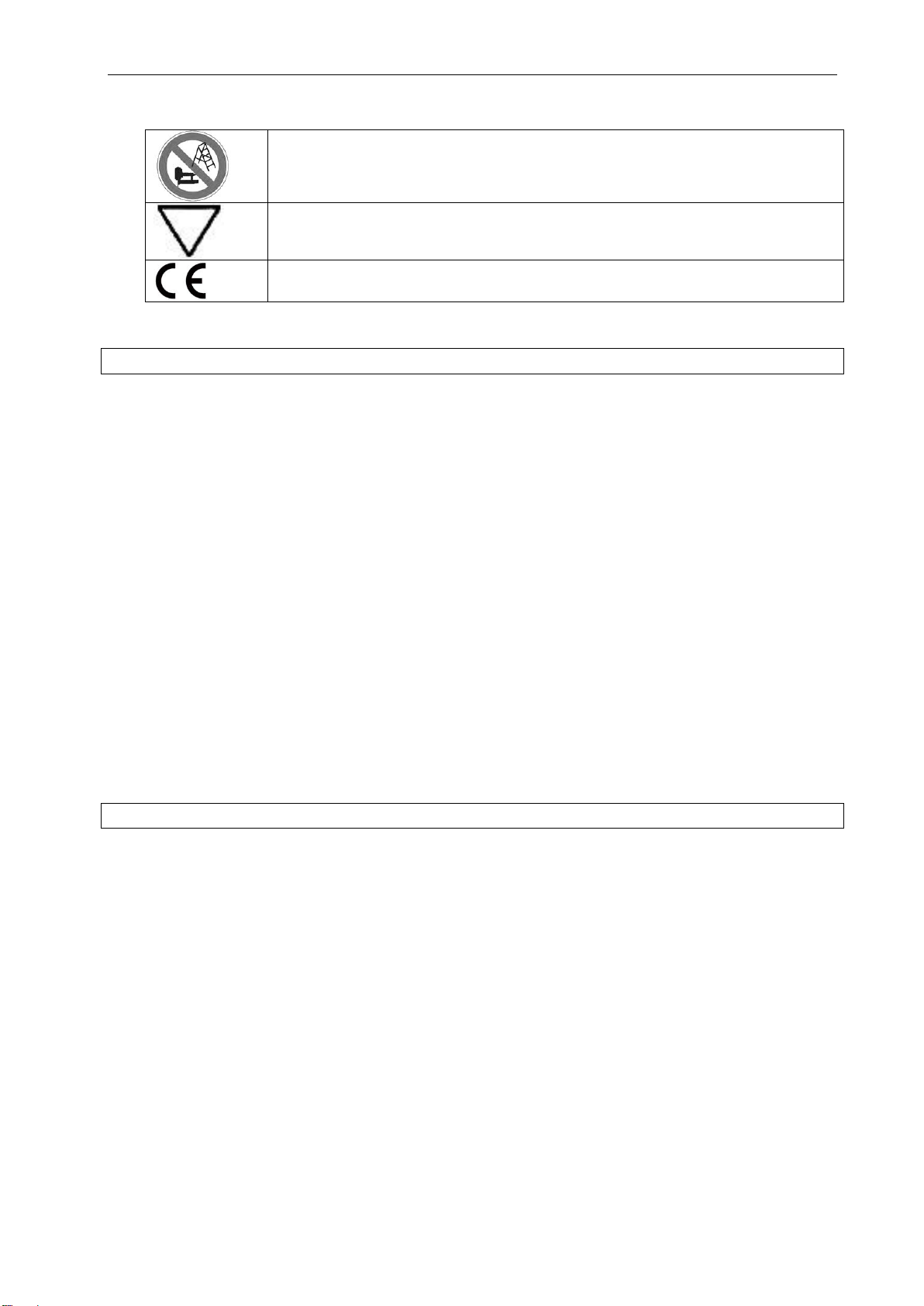

Symboler

Verktyget får inte användas på ställningar och stegar.

Verktyget är utrustat med säkerhetsspärr.

Godkänd enligt gällande direktiv.

TEKNISKA DATA

Min. driftlufttryck

4,2 kg/cm²

Max. driftlufttryck

7 kg/cm²

Spiklängd

20–50 mm

Klammerlängd

16–40 mm

Spikstorlek

18 gauge

Spikkapacitet

100 st

Luftintag

1/4" NPT

Luftförbrukning

48 l/min

Ljudeffektsnivå, LwA

93 dB(A)

Ljudtrycksnivå, LpA

85 dB (A)

Max vibrationsnivå

93,4 m/s2

Vikt

1,6 kg

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan

användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

VARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna

totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att

skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn

till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver

igångsättningstiden).

BESKRIVNING

Kontrollera vid uppackningen att alla delar finns med. Jämför med listan nedan. Kontakta kundtjänst om

delar saknas eller är skadade.

Spik-/Klammerpistol

S3 insexnyckel

S4 insexnyckel

Tryckluftsolja

Handbok

SVENSKA

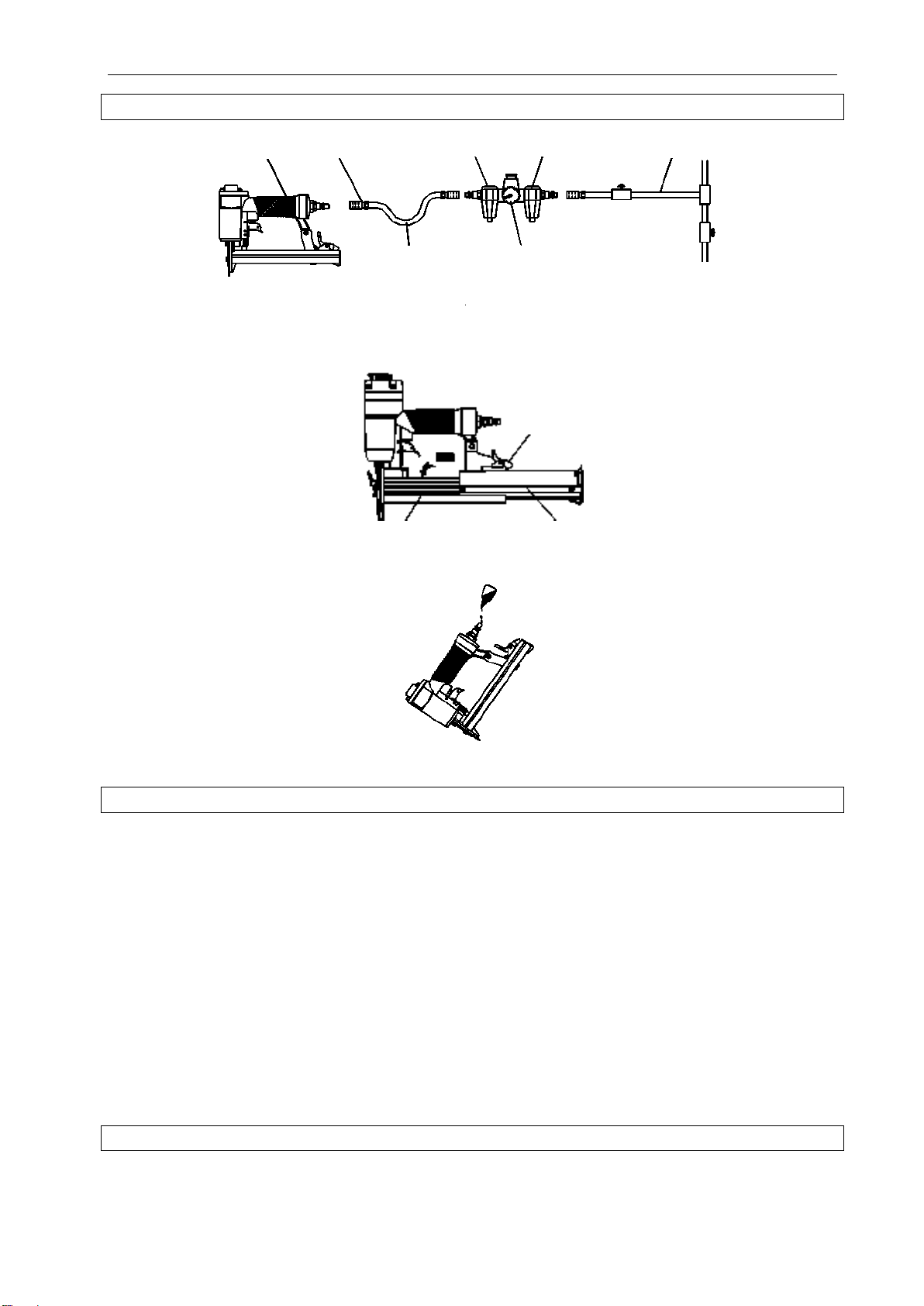

ILLUSTRATIONER

Fig. 1

Fig. 2

Fig. 3

MONTERING

Tryckluftsverktyget levereras helt monterat. Innan du använder verktyget ansluter du

tryckluftsförsörjningen och önskade tryckluftstillbehör. Se fig. 1 för rekommenderade tillbehör och

anslutningsordning. Kontrollera att luftslangen inte är trycksatt när du monterar eller demonterar adaptrar

för tryckluftsförsörjningen.

Ansluta verktyget till tryckluftsförsörjning

1. Kontrollera om verktyget behöver smörjas. Droppa vid behov två droppar olja i

tryckluftsanslutningen, se fig. 2. Om du använder smörjenhet kontrollerar du om du behöver fylla

på olja.

2. Sätt på kompressorn och ställ in rätt tryck på regulatorn för den typ av fästelement som används.

3. Anslut verktyget till tryckluftsförsörjningen (se rekommenderad inställning).

Ladda fästelement

1. Tryck ned låset för att frigöra det rörliga magasinet och dra ut magasinet helt, se fig. 3.

2. Placera en uppsättning fästelement av rätt typ och storlek i det fasta magasinet. Du kan ladda upp

till 150 fästelement i magasinet. Tryck det rörliga magasinet framåt tills det låses på plats.

HANDHAVANDE

Kontrollera indrivningsdjupet på en provbit innan du använder verktyget. Om fästelementen drivs in för

djupt eller inte djupt nog justerar du lufttrycket med hjälp av regulatorn.

Klammerpistol

Smörjenhet

Filter

Tryckluftsförsörjning

Snabb-koppling

Regulator

Luftslang

Fast magasin

Rörligt magasin

Lås

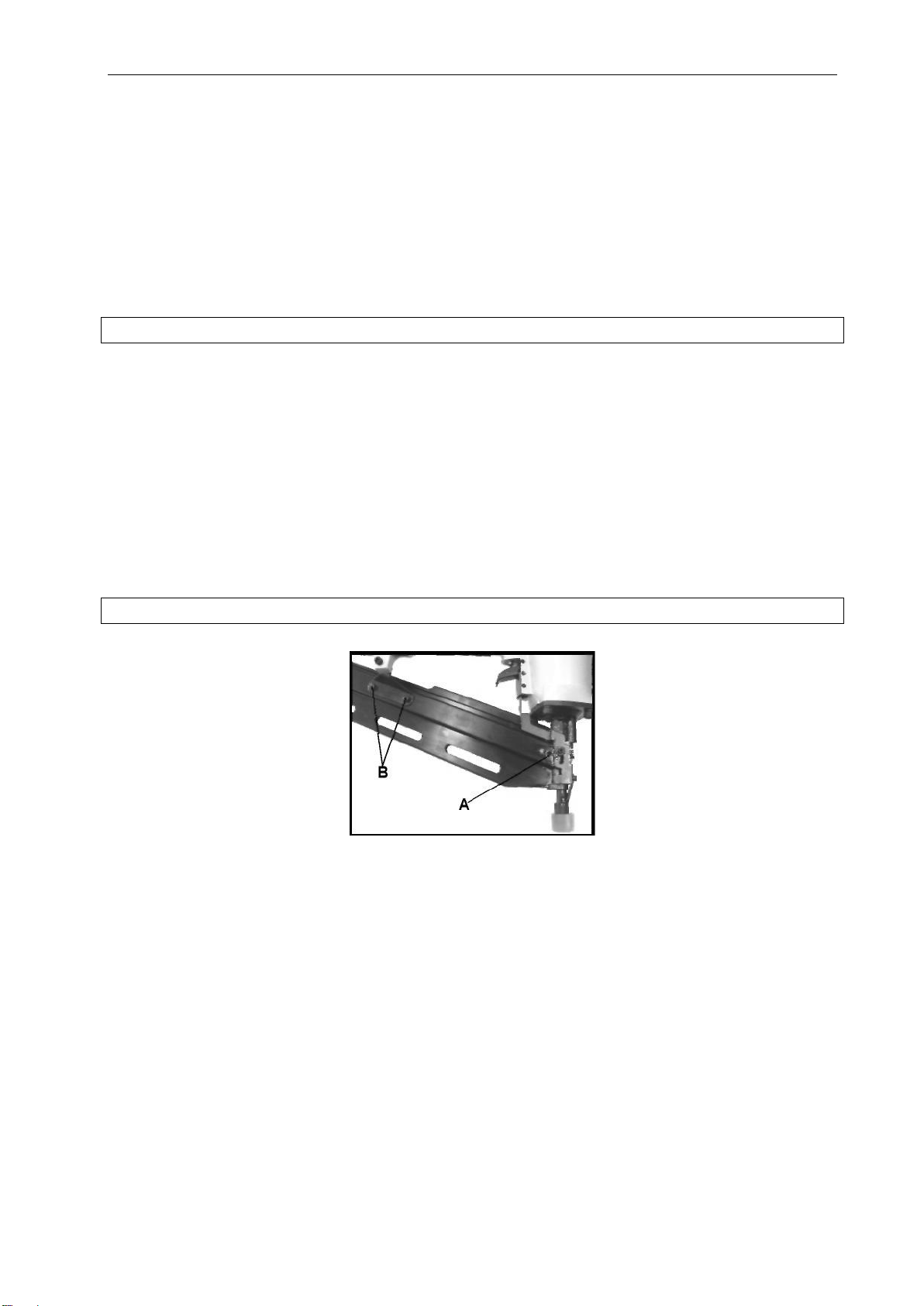

SVENSKA

1. Anslut verktyget till tryckluftsförsörjningen. Kontrollera att lufttrycket ligger inom rätt intervall, se

tekniska data.

2. Ladda fästelement enligt anvisningarna ovan i avsnittet ladda fästelement.

3. Håll i huset och tryck drivningsstyrningen mot arbetsytan. Kontrollera att verktyget är rakt och tryck

sedan mjukt på avtryckaren för att avfyra ett fästelement.

4. Lyft verktyget från arbetsytan.

5. Det finns två sätt att använda verktyget:

- Tryck nosen mot på arbetsytan, tryck sedan verktyget lätt mot arbetsytan tills

säkerhetsmekanismen trycks ned och tryck på avtryckaren för att avfyra ett fästelement.

- Tryck ned avtryckaren och tryck sedan in säkerhetsmekanismen flera gånger för att avfyra

flera fästelementet. Verktyget avfyrar ett fästelement varje gång säkerhetsmekanismen

trycks ned.

UNDERHÅLL

Regelbunden (men inte överdriven) smörjning är viktig för att verktyget ska fungera. Olja som

appliceras genom luftintaget smörjer de interna delarna. Vi rekommenderar att du monterar en

smörjenhet, men du kan även smörja manuellt före varje användning samt efter 1 timmes

kontinuerlig användning. Du behöver bara applicera ett par droppar olja varje gång. För mycket olja

samlas på insidan av verktyget och blåses ut under nästa utblåscykel. ANVÄND ENDAST

TRYCKLUFTSOLJA. Använd inte lösningsmedel eller tillsatser, eftersom dessa gör att tätningen i

verktyget slits i förtid.

Smörj alla rörliga och roterande delar med lite olja.

Smuts och vatten i tryckluften är vanliga anledningar till att tryckluftsverktyg slits. Filter/smörjenhet

ger bättre prestanda och längre livslängd. Filtret måste ha rätt flödeskapacitet.

Håll skärverktyg skarpa och rena för bättre och säkrare arbete. Använd icke antändlig

rengöringslösning. VIKTIGT!Sådana lösningar kan skada O-ringen och andra delar på verktyget

och bör endast användas vid behov. DRÄNK INTE VERKTYGET.

FELSÖKNING

Sluta omedelbart använda verktyget om något av nedanstående problem uppstår. I annat fall kan

allvarliga personskador uppstå. Reparationer och utbyte får endast utföras av behörig person eller

godkänt servicecenter.

SVENSKA

PROBLEM

ORSAK

ÅTGÄRD

Luftläckage vid

avtryckaren

1. O-ring i

avtryckarventilen

skadad.

2. Avtryckarens

ventilhuvud skadat.

3. Ventilspindel, tätning

eller O-ring i avtryckaren

skadad.

1. Kontrollera och byt O-ring.

2. Kontrollera och byt ventilhuvud i

avtryckaren.

3. Kontrollera och byt ventilspindel, tätning

eller O-ring i avtryckaren.

Luftläckage mellan hus

och drivningsstyrning

Skadad kolv, O-ring eller

stötdämpare.

Kontrollera och byt O-ring eller stötdämpare.

Luftläckage mellan hus

och cylinderlock

1. Löst skruvförband.

2. Skadad packning.

1. Dra åt skruvförband.

2. Kontrollera och byt packning.

Fästelementet drivs in

för djupt

1. Sliten stötdämpare.

2. För högt lufttryck.

1. Byt stötdämpare.

2. Korrigera lufttrycket.

Arbetar sakta eller

kraftlöst

1. För lite olja.

2. Otillräcklig

tryckluftsförsörjning.

3. Trasig fjäder i

cylinderlocket.

4. Utblåset i cylinderlocket

blockerat.

1. Smörj enligt anvisningar.

2. Kontrollera tryckluftsförsörjningen.

3. Byt fjäder.

4. Byt ut skadade interna delar.

Verktyget hoppar över

fästelement

1. Sliten stötdämpare eller

skadad fjäder.

2. Smuts i

drivningsstyrningen.

3. Otillräcklig

tryckluftsförsörjning.

4. Sliten eller torr O-ring på

kolv.

5. Skadad O-ring på

avtryckarventil.

6. Cylinderlockets tätning

läcker.

1. Byt stötdämpare eller matarfjäder.

2. Rengör drivningsstyrningens drivkanal.

3. Kontrollera slang- och

kompressoranslutningar.

4. Byt eller smörj O-ring.

5. Byt O-ring.

6. Byt tätning.

Fästelement har

fastnat

1. Slitet styrdon.

2. Skadade fästelement

eller fästelement av fel

storlek.

3. Lösa skruvförband för

magasin eller frontplatta.

4. Kolvens drivspets är

skadad.

1. Byt styrdon.

2. Använd oskadade fästelement av

rekommenderad typ.

3. Dra åt skruvförband.

4. Byt kolv.

Fästelement drivs inte

in tillräckligt djupt

1. Kolvens drivspets halkar

av fästelementet.

2. Lågt lufttryck.

3. Låg arbetshastighet och

effekt.

1. Byt kolv.

2. Korrigera lufttrycket.

3. Kontrollera att lämplig, oskadad

cylinderlocksfjäder är monterad.

Kontrollera om utblåset på cylinderlocket

är blockerat.

Med reservation för tryckfel och konstruktionsändringar som vi inte kan råda över. Vid eventuella

problem, kontakta vår serviceavdelning på telefon: 0200-88 55 88.

Jula AB, Box 363, 532 24 SKARA

www.jula.se

NORSK

SIKKERHETSANVISNINGER

Läs bruksanvisningen noggrant innan användning!

ADVARSEL! Når du bruker trykkluftdrevne verktøy, må du alltid følge grunnleggende sikkerhetsregler for

å redusere risikoen for personskade. Dette verktøyet er beregnet til bestemte bruksområder. Vi anbefaler

på det sterkeste at verktøyet IKKE endres og/eller brukes til noe annet formål enn det er beregnet for.

Hvis du har noen spørsmål om hvordan det brukes, kan du kontakte forhandleren din.

Hold arbeidsområdet rent. Uryddige områder innbyr til skader.

Ikke la barn få tilgang til arbeidsområdet. Ikke la dem håndtere verktøyet.

Ikke bruk dette verktøyet hvis du er påvirket av alkohol eller legemidler. Les advarslene som følger

med legemidlene for å avgjøre om dømmekraften eller refleksene blir svekket når du bruker dem.

La være å bruke verktøyet hvis du er i tvil.

Bruk vernebriller. Vernebrillene skal være i samsvar med ANSI Z87.1 -spesifikasjonene. Før bruk

må du også ha vernebriller for å beskytte deg mot biter og rusk som kan komme flygende fra

forsiden og siden. Bruk vernebriller når du fyller, bruker, tømmer eller utfører service på verktøyet.

Bruk hørselsvern. Arbeidsområdet kan være utsatt for høy støy som kan føre til hørselsskader.

Ikke bruk brennbare gasser, gasser på flaske eller høytrykksgasser som effektkilde til dette

verktøyet. Verktøyet kan eksplodere og forårsake alvorlige skader.

Kle deg hensiktsmessig. Vernehansker og sklisikkert fottøy eller vernesko anbefales når du bruker

dette verktøyet. Ikke bruk løstsittende klær eller smykker. De kan sette seg fast i bevegelige deler.

Dekk også til eller bind opp langt hår for å hindre at det setter seg fast i verktøyet.

Må ikke brukes i harde materialer. Ikke forsøk å skyte mot harde eller skjøre materialer som

betong, stål eller fliser.

Når du bruker verktøyet. Sørg for godt fotfeste og god balanse for å unngå skader som følge av at

du mister balansen.

Kontroller skadede deler. Før du tar i bruk verktøyet må du kontrollere nøye om noen av delene er

skadet.

Skift d eler og tilbehør. Bruk bare originale reservedeler ved service. Det finnes godkjente

reservedeler og tilbehør å få kjøpt.

Vær oppmerksom. Se hva du driver med. Bruk sunn fornuft. Ikke bruk noe verktøy når du er trøtt.

Oppbevar verktøyet. Når verktøyet ikke er i bruk, skal det rengjøres, settes sammen og deretter

oppbevares på et tørt sted for å hindre rust. Av hensyn til sikkerheten skal det oppbevares

utilgjengelig for barn.

Utendørs skjøteledninger. Ved bruk av luftkompressor utendørs må du bare bruke skjøteledninger

med avrundet kapsling som er beregnet for bruk utendørs. Se bruksanvisning fra produsenten når

det gjelder strømstyrken til kompressorledningen.

Vær oppmerksom på luftslangen og koblingene til denne. Ikke snuble over slangene. Kontroller at

alle koblingene er tette.

Når du har satt inn stiftene. Ikke rett verktøyet mot deg selv eller personer som står ved siden av.

Bruk riktig luftkobling. Det må ikke være trykk i koblingen på verktøyet når lufttilførselen kobles fra.

Ved bruk av feil kobling kan verktøyet bli fylt med luft etter at det er koblet fra, og fremdeles kunne

skyte stifter.

Ved tilkobling av l uft. Verktøyet kan komme til å skyte ut stiftene. Derfor må alle stiftene tas ut før

du kobler til luften.

Ikke trykk på avtrekkeren og sikkerhetsbraketten mens du fyller pistolen med stifter.

Hvis stiftene setter seg fast. Koble verktøyet fra lufttilførselen, og fjern stiftene som har satt seg

fast.

ADVARSEL! Advarslene og anvisningene som er angitt i denne bruksanvisningen, kan ikke dekke alle

mulige situasjoner som kan oppstå. Brukeren av verktøyet må forstå at sunn fornuft og varsomhet er

faktorer som ikke kan bygges inn i dette produktet, men er brukerens eget ansvar.

NORSK

Symboler

Verktøyet skal ikke brukes i stillaser og stiger.

Verktøyet er utstyrt med en sikkerhetssperre.

Godkjent ifølge gjeldende direktiv.

TEKNISKE DATA

Min. driftstrykk (luft)

4,2 kg/cm²

Maks. driftstrykk (luft)

7 kg/cm²

Spikerlengde

20–50 mm

Stiftlengde

16–40 mm

Spikerstørrelse

18 mål

Stiftkapasitet

100 st

Luftinntak

1/4" NPT

Luftforbruk

1,7 CFM vid 80 PSI

Lydeffektsnivå, LwA

93 dB(A)

Målt lydtrykksnivå, LpA

85 dB (A)

Maks vibrasjonsnivå

93,4 m/s2

Verktøyets vekt

1,6 kg

Bruk alltid hørselsvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å

sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

ADVARSEL! Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte

totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er

nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold

(som tar hensyn til alle delene av arbeidsprosessen, som tiden når verktøyet er avslått, og når det kjøres

på tomgang, utover igangsettingstiden).

BESKRIVELSE

Se følgende tabell ved utpakking, og kontroller at alle delene er komplette. Ta kontakt med forhandleren

hvis noen av delene mangler eller er ødelagte.

Stiftepistol

S3 umbraconøkkel

S4 umbraconøkkel

Olje til luftdrevet verktøy

Bruksanvisning

NORSK

ILLUSTRASJONER

Fig. 1

Fig. 2

Fig. 3

MONTERING

Det luftdrevne verktøyet er fullt montert når du får det. Koble til luftledningen og ønsket luftsystem før du

tar i bruk verktøyet. Se figur 1 når det gjelder anbefalt tilbehør og tilkoblingsrekkefølge. Kontroller at

luftslangen er trykkavlastet ved montering eller demontering av adaptere til luftledningen.

Koble verktøyet til lufttilførsel

1. Finn ut om verktøyet trenger olje, og tilsett om nødvendig to dråper med olje i luftpluggen som vist i

figur 2. Bruker du en automatisk oljesmører, kontrollerer du den og tilsetter olje hvis det trengs.

2. Slå på kompressoren, og still regulatoren til riktig trykk i henhold til hvilken type stifter som brukes

og hvor store de er.

3. Koble verktøyet til lufttilførselen (se anbefalt innstilling for tilkobling av lufttilførsel).

Sette inn stifter

1. Trykk på låsen for å frigjøre det bevegelige magasinet, og trekk magasinet helt ut som vist i figur 3.

2. Sett en full holder med stifter av angitt type og størrelse inn i det faste magasinet. Magasinet tar

opptil 150 stifter.

3. Skyv det bevegelige magasinet forover inntil det låses på plass.

BRUK

Test stiftedybden på et trestykke før du bruker verktøyet på det endelige materialet. Hvis stiftene går for

langt eller ikke langt nok, justerer du regulatoren slik at du får mindre eller mer lufttrykk.

1. Koble verktøyet til lufttilførselen. Kontroller at lufttrykket er riktig som angitt i avsnittet tekniske data.

Spiker- og stiftepistol

Oljesmører

Filter

Lufttilførsel

Hurtigkobling

Regulator

Luftslange

Fast magasin

Bevegelig magasin

Lås

Andere Handbücher für 071-018

Inhaltsverzeichnis

Sprachen:

Andere Meec tools Tacker Handbücher

Meec tools

Meec tools 154-084 Bedienungsanleitung

Beliebte Tacker Handbücher anderer Marken

DUO-FAST

DUO-FAST CNP 40 M Bedienungsanleitung

King Canada

King Canada 8260FSN Fehlerbehebungshandbuch

Novus

Novus J-155 A Bedienungsanleitung

Bostitch

Bostitch 800 SERIES Bedienungsanleitung

Silverline

Silverline 101315 Bedienungsanleitung

Campbell Hausfeld

Campbell Hausfeld CHN103 Bedienungsanleitung

Senco

Senco PW 150 Bedienungsanleitung

Westfalia

Westfalia 802945 Bedienungsanleitung

Grizzly

Grizzly H0580 Bedienungsanleitung

Campbell Hausfeld

Campbell Hausfeld HDN23200 Bedienungsanleitung

Stanley

Stanley TR35 Bedienungsanleitung

Clarke

Clarke CSG10 Bedienungsanleitung

FASTEN-PRO

FASTEN-PRO 96755 Montageanleitung

Paslode

Paslode 900078 Bedienungsanleitung

Senco

Senco M4 Anwendungshandbuch

Senco

Senco SPS Bedienungsanleitung

Arrow

Arrow T2025 Bedienungsanleitung

Senco

Senco SNS40 Bedienungsanleitung
